元器件选型与参数19 Buck-Boost、CUK、SEPIC-CUK、双向DC-DC、电源输出整理

目录

一、Buck-Boost

1、基本原理

2、芯片架构

二、双向DC-DC

三、CUK电路

四、电源转换器类型整理

1、类型

2、整理后的常规电源转换器分类

3、总结

---

        Buck-Boost：BUCK负电压升降压、BUCK正电压升降压、BUCK ZETA升降压、BOOST SEPIC正电压升降压、BOOST CUK负电压升降压、SEPIC CUK正负双电压升降压、BLYBACK反激正电压、Buck-Boost双/四开关管。

        前面非红字的升降压几乎都介绍了，本文主要是说Buck-Boost

四开关管MOS管外置
LM5175
SC8701
SC8703
SC8721
LT3789
四开关管MOS管内置
TPS63020
TPS63060
TPS63070
TPS63802、TPS63805、TPS63806和TPS63810
RT6150=MP2155=MP28163

一、Buck-Boost

1、基本原理

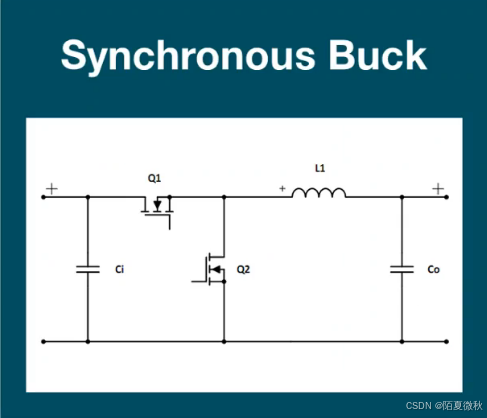

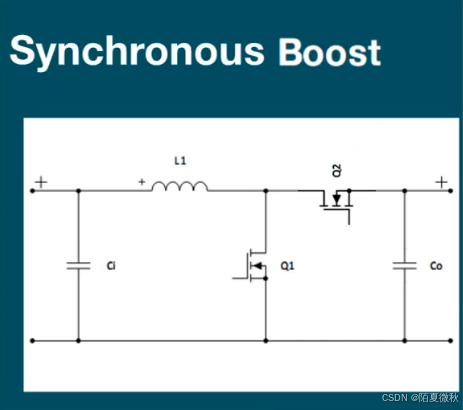

        即将Buck结构和Boost结构直接结合。

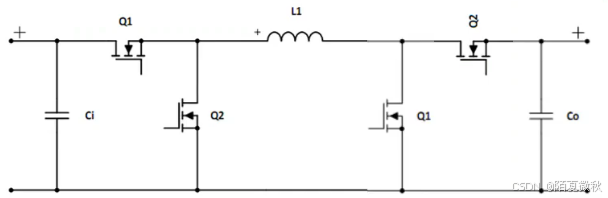

        如上图为基本的结构，下图为常见的芯片架构。

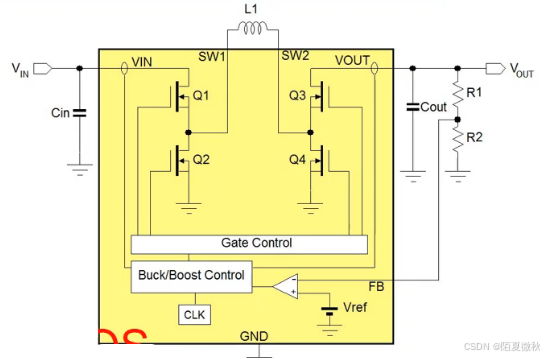

2、芯片架构

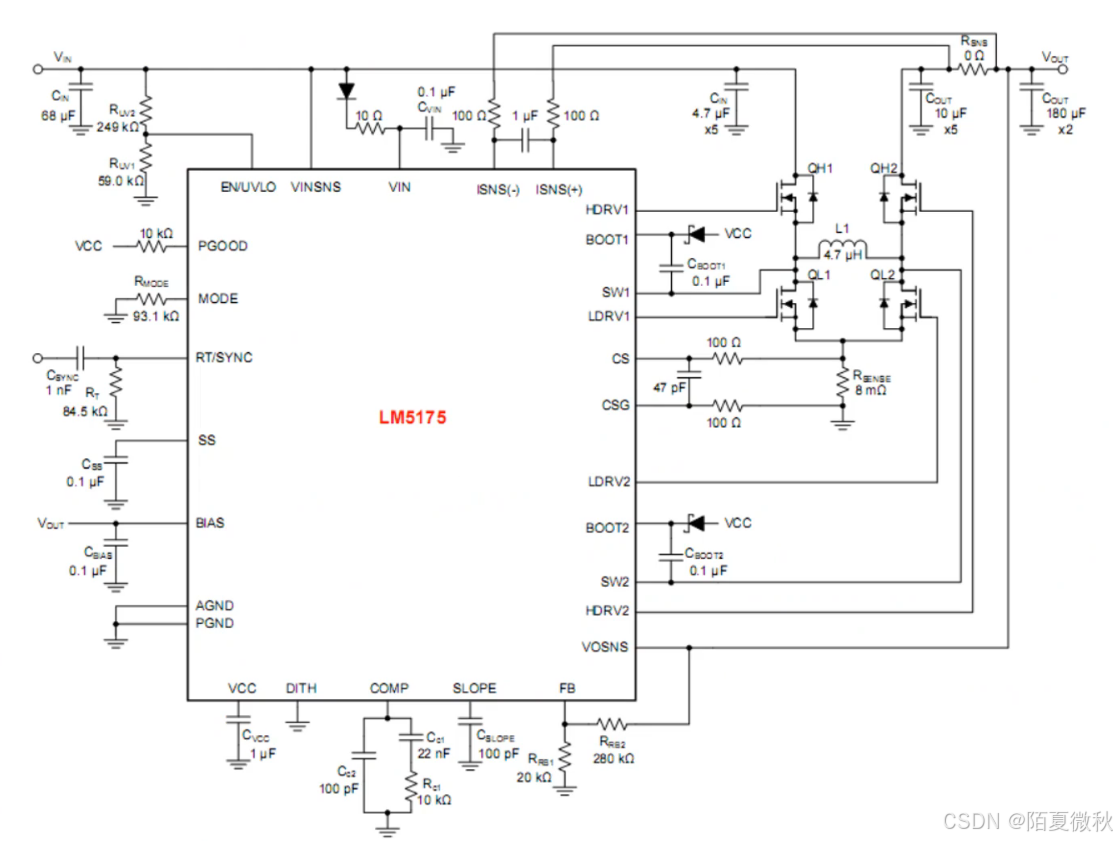

也可以分为内置和外置MOS

二、双向DC-DC

        通过控制DIR引脚，为LOW时从左往右，为HIGH时从右往左，左右均有反馈电阻构成FB2和FB1。

三、CUK电路

        其采用Boost的架构，在Boost的章节没讲放在了这里，主要是目前不好用，电路复杂，没有使用价值。而SEPIC可以实现升降压，但是不能实现负压的输出，此时CUK和SEPIC结合即可实现。

LT1614 LM2611
