一、STM32 的内部 FLASH 简介

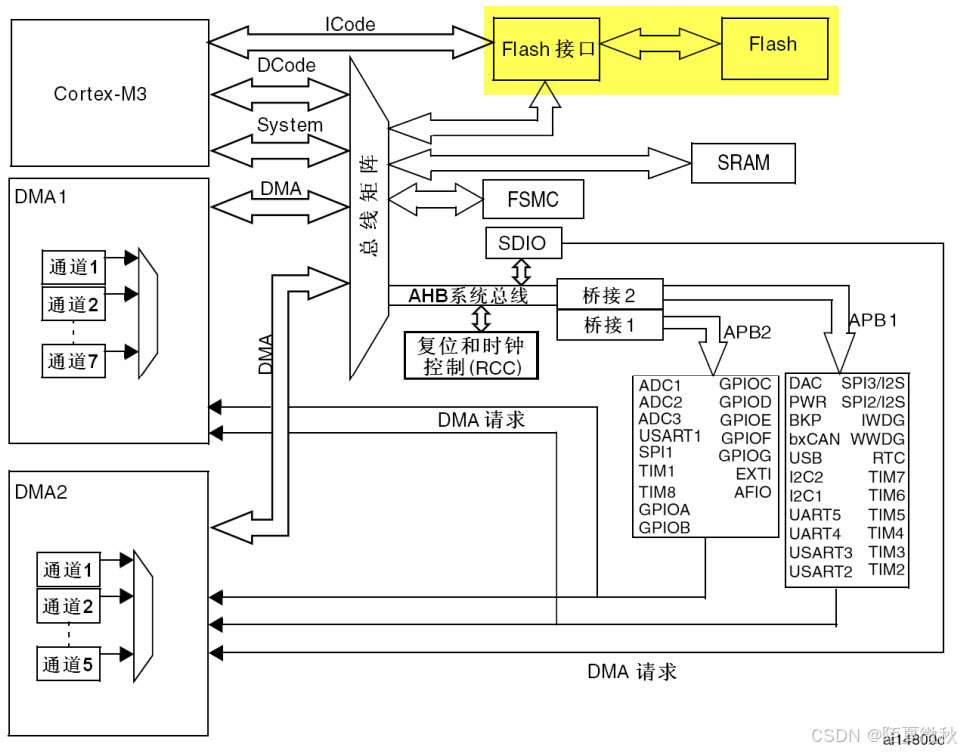

        在 STM32 芯片内部有一个 FLASH 存储器，它主要用于存储代码，我们在电脑上编写好应用程序后，使用下载器把编译后的代码文件烧录到该内部 FLASH 中，由于 FLASH 存储器的内容在掉电后不会丢失，芯片重新上电复位后，内核可从内部 FLASH 中加载代码并运行，见图 STM32 的内部框架图。

        除了使用外部的工具（如下载器）读写内部 FLASH 外， STM32 芯片在运行的时候，也能对自身的内部 FLASH 进行读写，因此，若内部 FLASH 存储了应用程序后还有剩余的空间，我们可以把它像外部 SPI-FLASH 那样利用起来，存储一些程序运行时产生的需要掉电保存的数据。

        由于访问内部 FLASH 的速度要比外部的 SPI-FLASH 快得多，所以在紧急状态下常常会使用内部FLASH 存储关键记录；为了防止应用程序被抄袭，有的应用会禁止读写内部 FLASH 中的内容，或者在第一次运行时计算加密信息并记录到某些区域，然后删除自身的部分加密代码，这些应用都涉及到内部 FLASH 的操作。

二、内部FLASH的构成

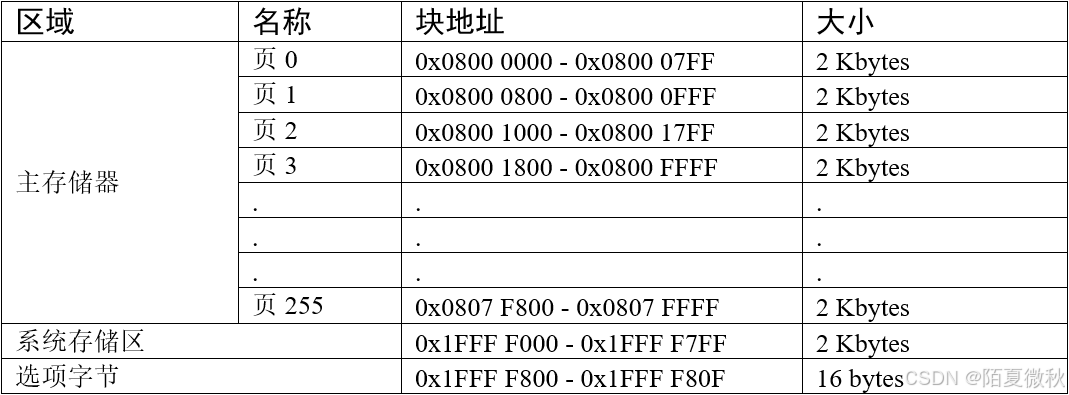

        STM32 的内部 FLASH 包含主存储器、系统存储器以及选项字节区域，它们的地址分布及大小见表 STM32 大容量产品内部 FLASH 的构成 （在《STM32 参考手册》中没有关于其内部 FLASH 的说明，需要了解这些内容时，要查阅《STM32F10x 闪存编程参考手册》）。

各个存储区域的说明如下：

1、主存储

        一般我们说 STM32 内部 FLASH 的时候，都是指这个主存储器区域，它是存储用户应用程序的空间，芯片型号说明中的 256K FLASH、 512K FLASH 都是指这个区域的大小。

        主存储器分为 256 页，每页大小为 2KB，共 512KB。这个分页的概念，实质就是 FLASH 存储器的扇区，与其
