STM32单片机芯片与内部82 STM32F103系列规格C8T6 RCT6 VET6 ZET6对比

目录

一、常规命名方法

二、规格对比

---

一、常规命名方法

        STM32F103单片机采用Cortex-M3内核，CPU最高速度达72 MHz。该系列MCU具有16KB ~ 1MB Flash、多种控制外设、USB全速接口和CAN。

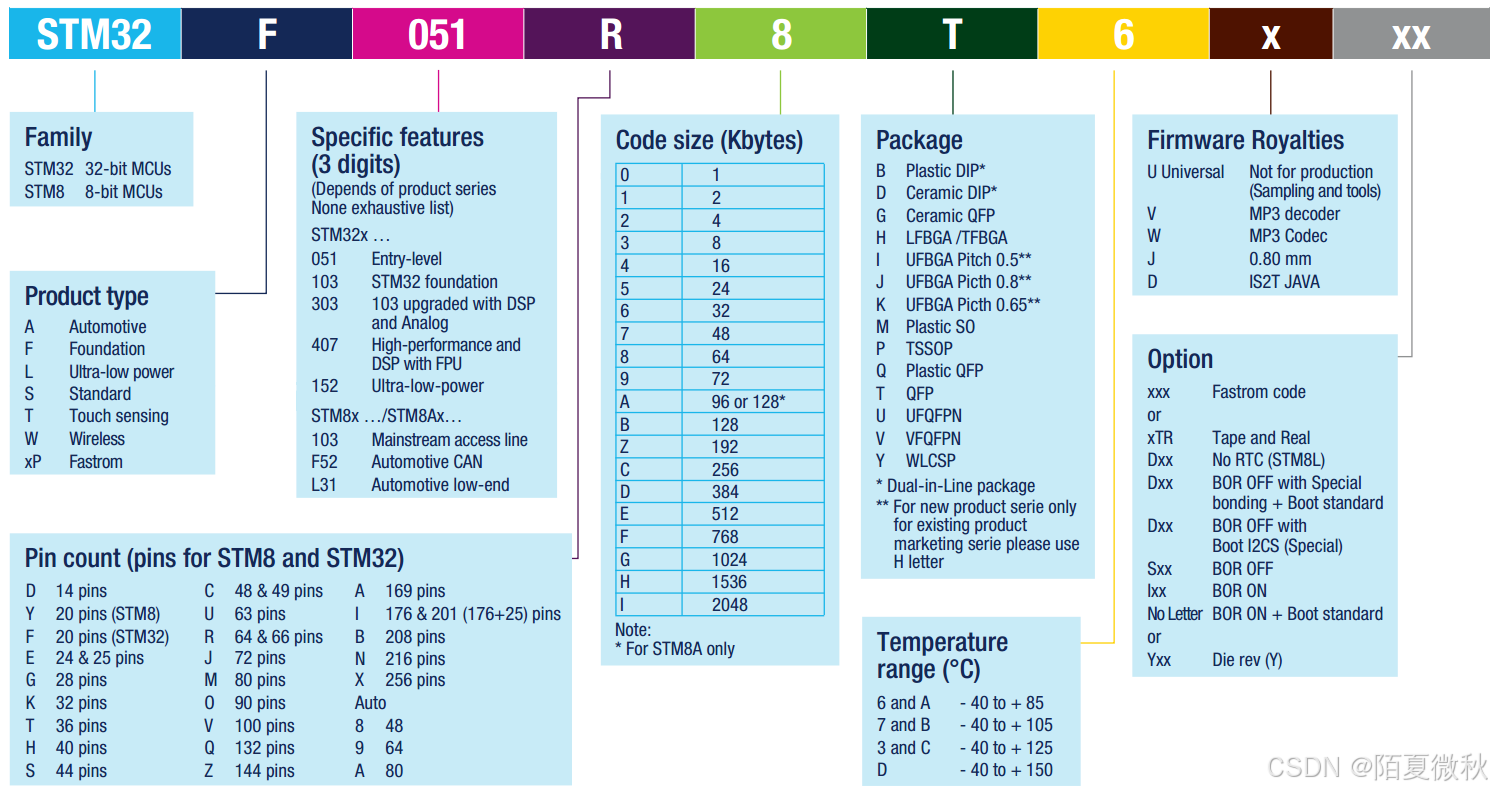

STM32-32bit系列：[系列] [引脚数] [闪存大小] [封装类型] [温度等级] [其他特性]

• STM32： 32-bit 微控制器系列，适用于各种嵌入式应用。
• XX：具体系列标识，常见的包括：
  • F：STM32F系列，主流的高性能系列。
  • L：STM32L系列，低功耗系列。
  • S：STM32S系列，安全系列，针对加密和安全需求。
  • T：STM32T系列，面向特殊应用的系列。
• 引脚数：标识MCU的引脚数量。例如：
  • 64：64引脚
  • 48：48引脚
  • 100：100引脚
  • 144：144引脚
  • 其他引脚数的配置
• 闪存大小：标识MCU的闪存容量。例如：
  • 64KB、128KB、256KB、512KB等
• 封装型号：标识封装类型，例如：
  • QFP：四方扁平封装
  • BGA：球栅阵列封装
  • LQFP：低引脚数四方扁平封装
• 温度等级：如：
  • A：标准温度范围：-40℃ 到 85℃
  • I：工业温度范围：-40℃ 到 105℃
• 其他特性：
  • P：表示“Performance”，强调性能，适用于高性能的MCU
  • C：表示“Communication”，强调通信能力

二、规格对比

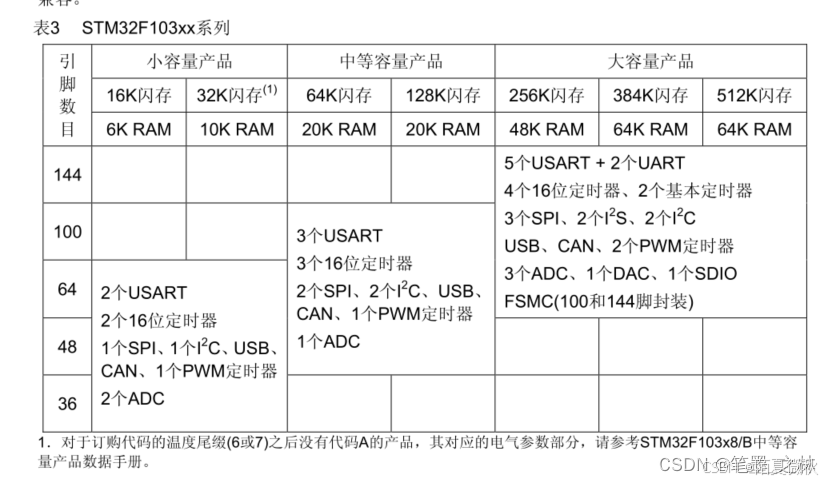

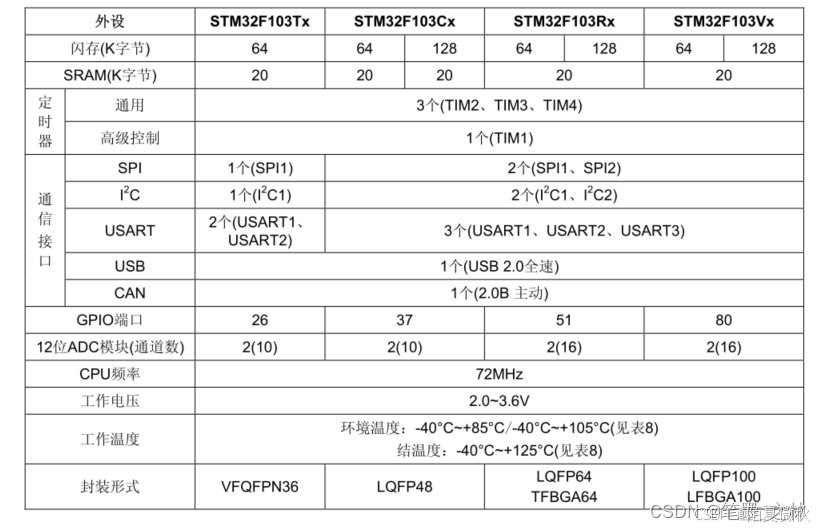

        以下是STM32F103系列的不同型号（C8T6、RCT6、VET6、ZET6）的规格对比表格：

型号	闪存	RAM	引脚数	封装类型	最大工作频率	外设支持	适用场景
STM32F103C8T6	64 KB	20 KB	48	LQFP48	72 MHz	3x USART, 2x SPI, 2x I2C, 1x CAN, 1x USB 2.0	入门级、小型嵌入式设备、简单应用
STM32F103RCT6	256 KB	48 KB	64	LQFP64	72 MHz	3x USART, 2x SPI, 2x I2C, 1x CAN, 1x USB 2.0	中等复杂度应用、需要更多存储和外设的系统
STM32F103VET6	512 KB	64 KB	100	LQFP100	72 MHz	3x USART, 2x SPI, 2x I2C, 1x CAN, 1x USB 2.0, 更多定时器和ADC通道	高端应用、大量外设、复杂嵌入式系统
STM32F103ZET6	512 KB	64 KB	144	LQFP144	72 MHz	3x USART, 2x SPI, 2x I2C, 1x CAN, 1x USB 2.0, 更多定时器、更高的外设数量、更多的外部中断引脚	高端复杂应用、大型工业控制、通信系统、机器人等

主要差异

• 闪存和RAM: 随着型号的增加，闪存和RAM的大小逐渐增大，适合更复杂的应用需求。
• 引脚数: C8T6 为 48 引脚，适合简单应用；而 RCT6、VET6、ZET6 提供更多引脚，适合需要更多外设和连接的系统。
• 外设支持: VET6 和 ZET6 提供更多定时器、ADC、外部中断等，适合复杂应用。
• 适用场景: 选择合适的型号根据项目复杂度和所需外设来决定，从简单的传感器控制到高级工业自动化、通信系统等。
