第一章、海思hi3518e的底层

所使用的的cpu是海思HI3518E V200

1.1、hi3518e开发板的运行过程

通过串口转接线（不接电源线，txd接rxd，rxd接txd，地线接地线）连接上电脑，接网线。通过SecureCRT挂载到ubuntu16.0403中的/aston/rootfs。在SecureCRT的cmdline中./sample_venc进入运行模式。

设置windows的网络ip（192.168.1.20），让虚拟机linux、windows和海思开发板中设置的网络（192.168.1.10）三者保持同网段（192.168.1.1）。

关闭windows中的防火墙，打开vlc软件，在媒体中点打开网络串流，输入rtsp://192.168.1.10:554/stream_chn0.h264 在下面的选项（缓冲）选300ms。

1.2、视频的产生整个流程

sensor可以看成时光电传感器，镜头把光折射后缩小（大范围的光转小范围），光照射到sensor，sensor把光信号转成模拟电信号。模数转换出来。

图像处理ISP（image signal processing），处理曝光等等。

内置DSP进行视频编码压缩，编码和压缩是同个意思。h.264/h.265压缩算法，运算。所以hi3518e的SoC的cpu为arm+dsp。

视频流传输：网络传输、http/rtsp等。

接收端有两个处理方法：

视频存储或者视频回放。

视频存储：打包成MP4等格式存储。

视频回放：解码+播放。

mpp文件夹视频编码

ko后缀文件，海思官方提供的驱动

extdrv外部驱动，sensor驱动

1.3、海思SDK

海思hi3518e的bsp在osdrv中的opensource文件夹中。

编译完后，uboot、kernel、jffs2的镜像在pub目录下。

在交叉编译工具链的选择：300和400。glibc库是gcc中最完整的库。uclibc是精简了glibc库。我们选择了uclibc库的arm-hisiv300-linux。安装后出现下列问题：

第一是sh脚本的链接文件有问题，本来是链接与dash的，需要换成bash。

第二是工具链是32位的，而我们的ubuntu系统是64位的，我们需要添加软件兼容包。

参考资料：

http://blog.csdn.net/ma57457/article/details/68923623

http://www.cnblogs.com/leaven/p/5084902.html

sudoaptitude install lib32zl

sudoaptitude install lib32stdc++6-4.8-dbg

安装完这个两个包后，加上先前先.bashrc添加的PATH路径，即可编译osdrv。

在编译整个osdrv的时候出现的问题有：
第一、找不到mkimage，解决方法：把mkimage复制到一个路径（在PATH环境变量中指定的位置）。

第二、是找不到zlib，解决方法：整个osdrv是提供了zlib的，只是因为已经编译了zlib没有部署它。所以要做的就是部署zlib，把osdrv/tools/pc/zlib/tmp/lib下的全部库复制到osdrv/tools/pc/jffs2_tool/tmp/lib/，

和把osdrv/tools/pc/zlib/tmp/zlib-1.2.7下的zlib.h, zconf.h复制到osdrv/tools/pc/

jffs2_tool/tmp/include/；在次编译就可以完成jffs2的根文件系统。

第三、

是因为我们使用的ubuntu的版本太高，海思的SDK中使用的mtd-utils的版本过低导致的问题。

解决方法参考这片博客中http://blog.csdn.net/mtbiao/article/details/77052659

方法2：修改操作系统头文件/usr/include/netdb.h，将此宏__USE_XOPEN2K注释，如下图(注意#ifdef与#endif是一一对应的)。这个宏不止一个。

将Makefile中的hipctools下面除了jffs2编译和复制的内容外的全部去除，这样保证了不会出现很多错误。

至此，我们就可以编译得到u-boot和kernel，jffs2的rootfs。分别名为：

这些制作完毕后，需要进行烧录。uboot作为第一个烧录需要使用下列两种方法中的一种：

第一使用烧录工具对spi flash进行烧录。

第二使用海思官方提供的烧录工具进行烧录。

我选择的分区表：

BootLoader 1M 0x0-0x00100000

kernel 3M 0x00100000-0x00400000

rootfs 12M 0x00400000-0x01000000

1.4、部署开发环境

1.4.1、mpp
由海思官方以.ko（模块）和lib中的静动态库。

ko的使用，在ko文件夹中有一个load3518e，执行：

./load3518e-i -sensor ar0130 -osmem 32 -total 64

传参分别指定了sensor，osmem(linux kernel)的大小，total整体的大小。

1.4.2、kernel设置网络并挂载nfs
在etc/profile中写入：
ifconfig lo 127.0.0.1

ifconfigeth0 192.168.1.10

保存。

在cmdline下输入下列命令挂载nfs服务器：
mount-t nfs -o nolock 192.168.1.141:/home/aston/rootfs/mnt

其中/home/aston/rootfs 是ubuntu中的地址

/mnt是开发板中rootfs的地址

小总结：在profile中要去添加做的是分别配置网络，安装ko模块，以及挂载nfs服务器。

再完成了这些操作后，可以重新制作一份rootfs，命令：

osdrv/pub/bin/pc/mkfs.jffs2-d osdrv/pub/rootfs_uclibc -l -e 0x10000 -o

osdrv/pub/rootfs_uclibc_64k.jffs2

命令中使用的工具是相对路径。

第二章、mmp sample

1、基本知识
1.1、sensor和图片的知识
颜色的三个关键：亮度、色度、饱和度

sensor的工作原理：

光照在成像物体被反射->镜头汇聚->sensor光电转换->ADC模数转换成rawRGB

rawRGB通过特点的算法获得RGB。

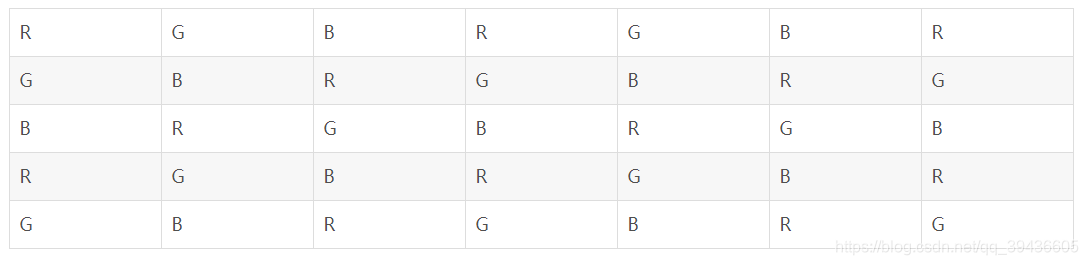

rawRGB是sensor这种硬件的特点，因为不能通过sensor获取整个RGB数值，所以通过每个像素点为下表：

然后通过局部的计算获得一个RGB数据。

图像处理：压缩、修整、显示等这些是rawRBG进来后的事情（我认为是在rawRGB转RGB前），也就是软件处理的内容。

观看的影响：分辨率，像素间隔，观看距离，fps（帧率）

1.2、像素格式

除了我们熟知的RGB外，还有YUV。

1.2.1、RGB
RGB565，RGB888，ARGB

我们要知道色度有三种red，green，blue。RGB的原理：通过改变色度的亮度来表达不同的颜色。

助解：红色只有一个，RGB通过改变亮度来表示多种颜色。所以RGB888的24位数据就是在记录亮度。

RGB的优势：数字化处理，很适合我们使用。

RGB的劣势：与灰度图的兼容不好，表达颜色效率低。

1.2.2、YUV

YUV是以YUV（Y：亮度；U、V：色度）来表示。

YUV是以前黑白图片转彩色图片过程的一个产物。

YCBCR几乎和YUV相同，有细微差别。

1.2.2.1、YUV的两种格式

YUV分为planar（平面） packed（打包）。参考博客：

blog.csdn.net/sunnylgz/article/details/7580628

packed是把YUV数据分量存放在数组中（每一个像素点有一个数组），而planar是把YUV三种分别存放在三个数组中Y[],U[],V[]。

packed适用于分点显示，比如取前面几个数组即可。

而planar适用于下列情况，我们要改变图片的亮度，那么直接从Y[]数组进行修改。

1.2.2.2、YUV planar的多种

YUV,YUYV

(p)YUV422planar,YUV420 planar

(sp)YUV422semi planar,YUV420 semi planar

参考博客：

www.2cto.com/kf/201303/198023.html

blog.csdn.net/bingqingsuimeng/article/details/50716390

看完后简单总结：
1、YUV420是以1个像素点对应一位Y，相邻的2*2的4个像素点对应一个U和一个V。

2、YUV422是以1个像素点对应一位Y，相邻的2个像素点对应一个U和一个V。

3、YUV420p和YUV420sp的区别在于UV的存放方式不同，YUV420p是以Y[];[U0,V0],[U1,V1]……UV以多个数组分别存放。而YUV420sp是以Y[],U[],V[]形式存放的。

4、YUV422p和YUV422sp的区别同3。

参考博客中图片。

助：RGB和YUV是可以通过数学公式（浮点计算）来切换，我们关心的是怎么让这条公式算的更快（比如通过DSP）。

1.3、海思MPP功能模块和视频缓存池
海思的主要视频编解码过程如下图：

VI（video in）通过AD（模数转换）得到图像数据，VPSS对图像数据进行处理，VO实时输出，VENC视频编码器（制作对应的码流），VDA视频数据分析（在数据手册中有时被称为智能处理IVE），VDEC对硬盘视频进行解码给VPSS处理。

PS：VGA并不是指VGA线，而是指640*480分辨率。

1.4、VENC sample

VENC视频编码过程：

1.4.1、视频缓存池

VB:video buffer:视频缓存池

在文件HiMPP IPC V2.0 媒体处理软件开发参考中2.2.1节。

通过下面相关数据结构和API进行初始化：

VB_CONF_S，设置内容如下图：

其中u32MaxPoolCnt是最大视频缓存池的个数，而VB_MAX_COMM_POOLS是最大公共视频缓存池个数。

HI_MPI_VB_SetConf

配置

HI_MPI_VB_Init

初始化

video buffer init over

1.4.2、mpp初始化
这一阶段并不会让我们来完成，而是调用海思封装好的API。

但是前提是我们要对视频缓存池的参数进行设置：

1) 通过Makefile中定义的SENSOR_TYPE来确定视频的最大的分辨率，并确认生成多少路码流。

2) 多少路码流就有多少个视频缓存池，设置视频缓存池大小，池中块数和块的大小（块大小被设置为g_u32BlkCnt = 4）。

调用API初始化mpp

1) 调用下列两个函数退出VB和SYS（保险举动）：

HI_MPI_SYS_Exit();HI_MPI_VB_Exit();

2) 分别调用HI_MPI_VB_SetConf配置；HI_MPI_VB_Init初始化

3) 分别调用HI_MPI_SYS_SetConf配置；HI_MPI_SYS_Init初始化

1.4.3、VI
video in。

DC数字接口

rotate旋转

1.4.4、VPSS
VPSS video proesssub-system

可输出多种不同分辨率的图像。

VPSS单元支持的具体图像处理功能包括FRC（FrameRate Control帧率控制）、 Crop、 NR（Noise Reduce）、 LDC（Lens Distortion Correction）（图像畸变矫正）、 Rotate、 Cover/Overlay（覆盖）、 Scale（缩放）、Mirror/Flip、 FishEye（鱼眼处理）等。

有auto和user两种模式。

3518e只能使用 USER 模式，则需调用 MPI 接口进行设置，同时指定所需图像的大小和格式，此模式下各通道可与多个接收者绑定。需要特别注意的是， USER 模式主要用于对同一通道图像进行多路编码的场景，此模式下播放控制不生效，因此预览和回放场景下不建议使用 USER 模式。

3518e的VPSS流程：

GROUP：

VPSS 对用户提供组（GROUP）的概念。在线模式下仅能有一个；离线模式下最大可用数为VPSS_MAX_GRP_NUM个，各芯片的最大组数目有所不同，各 GROUP 分时复用 VPSS 硬件。每个VPSSGROUP 包含多个通道。

CHANNEL：

VPSS 组的通道。通道分为 2 种：物理通道和扩展通道。 VPSS 硬件提供多个物理通道，每个通道具有缩放、裁剪等功能。扩展通道具备缩放功能，它通过绑定物理通道，将物理通道输出作为自己的输入，把图像缩放成用户设置的目标分辨率输出。3518e有4个物理通道，8个拓展通道，每个通道有自己的特性。

离线模式：是指 VI 写出数据到 DDR，然后与之绑定的模块从 DDR 读取数据（LDC畸变矫正只能在离线模式中运行，除非自己在VPSS后在使用算法完成LDC，个人理解未证实）。

在线模式：在线是指 VI 与 VPSS 之间的在线数据流传输，在此模式下 VI 不会写出到 DDR，而是直接把数据流送给VPSS。（更快捷）

所以在线模式只能等到VPSS处理完之后分多个通道输出多个流。

默认设置为在线模式，是因为在load脚本中设置的。

具体：

在load3518e（装载驱动的脚本）中，有这么一句代码：
insmod hi3518e_sys.ko vi_vpss_online=$b_arg_onlinesensor=$SNS_TYPE

加色的就是在线模式和离线模式的开关，所以只需把b_arg_online设置为0即可切换为离线模式。

1.4.5、VENC
video encode。

1.4.5.1、图像压缩原理：

参考：http://blog.csdn.net/newchenxf/article/details/51693753

空间冗余；时间冗余；视觉冗余。

常用有失真压缩，找到平衡点。

VENC 模块，即视频编码模块。本模块支持多路实时编码，且每路编码独立，编码协议和编码 profile 可以不同。本模块支持视频编码同时，调度 Region 模块对编码图像内容进行叠加和遮挡。

BP高压

MP居中

HP高清

JPEG图片编码格式

MJPEG以前的视频编码格式

通道支持接收 YUV 格式图像输入，支持格式为 Semi-planar YUV 4:2:0 或 Semi-planar YUV 4:2:2，其中H.264/H.265 只支持 Semi-planar YUV 4:2:0， JPEG/MJPEG 支持 Semi planar YUV 4:2:0 或 Semi-planar YUV 4:2:2。另外，Hi3518EV200 能够支持单分量入（只存在 Y 分量）。通道模块接收外部原始图像数据，而不关心图像数据是来自哪个外部模块。

svc是H.264的补充编码标准。

CBR固定码率。

VBR可变码率，保证编码质量。

FIX Qp，固定Qp值。

Qp值越高，码率越低，质量越差。

Qp值越低，码率越高，质量越高。

第三章、ORTP

视频网络传输的方法：ftp，http（网络缓冲，基于下载）

实时传输rtp（Real Time Protocol）：ORTP，RTSP，RTCP

ORTP是开源的RTP库。

RTSP是专门传输视频流，实时流传输协议。

RTCP是RTP控制协议，传输过程中速率控制，可以看成RTP加上控制信息。

ORTP有多个语言版本，我们使用的是C语言版本的。

实时传输在下层使用UDP，因为TCP/IP会校正数据，使用UDP更加适合。 RTP及RTCP的实现遵循国际标准RFC3550规定，只要符合规定即可自己写一个流传输。

ORTP库的移植：

unzip解压zip类型的压缩包。

安装三步骤：配置，编译，安装。

配置前源码更改：

在avprofile.c中av_profile_init函数添加新的payload h.264。

rtp_profile_set_payload(profile,96,&payload_type_h264);

PS：96为h.264编码的编号，这是固定的。

(1)进入ortp目录执行./autogen.sh

(2)错误1：./autogen.sh: line 44: libtoolize: command not found

解决：sudoapt-get install libtool*

(2)错误2：libtoolize: error: Pleaseinstall GNU M4, or 'export M4=/path/to/gnu/m4'.

解决：sudoapt-get install m4

(3)错误3：Automake - aclocal: command not found

解决：sudoapt-get install automake

(4)继续执行./configure --prefix=/home/aston/sambashare/ortp-master/ortp--host=arm-hisiv300-linux

(5)make && make install

利用venc_sample源码进行添加ortp关键函数进行移植，初始化，发送。

在venc_sample.c中将视频数据通道数设置为1个。

在sample_comm_venc.c添加ortp init, ortp send函数，payload添加h.264支持。

在创建流文件处添加ortp初始化函数。

并将发送函数添加到原来进行写入流文件的函数处。

最后测试阶段：将主机ip设置为192.168.1.20，关闭防火墙，使用VLC打开demo文件进行配置，方可获取。

ortp中的调度机制是在维持多路会话之间的优先级，在ortp的调度机制是通过定时器一定时间去判断优先级哪个会话最大。

Ortp的工作原理：建立一个对话，session给予通信双方。发送创建packet包进行发送。

移植ortp库中，最复杂的是添加ortp相关初始化和发送函数到sample程序之中，编写发送函数中涉及到h.264的知识：

H.264 分为 VCL(编码层)和NAL(网络提取层)。网络提取层NAL维护了一个数据NALU(unsignedchar类型的)。发送的一个数据包中需要为其添加包头信息。当我们要发送的一个buffer大于规定的大小后就要拆成多个包进行发送，发送前就要对每个包进行添加包头信息的操作。

NALU解析：

一共是八个bit位，第0个bit位表示这一包信息的有效性（0为有效）；第1和第2位表示这一包的重要性（11最重要，依次降低，00最不重要），重要性的作用在于当网络信号不好时，我们可以将不重要的包删去不发送；剩下的5位表示类型，在ortp传输中为28（RTP标志），标志类型可以在这个博客中看到一部分：http://www.cnblogs.com/jingzhishen/p/3965868.html。

在拆包时：NALU的数据被分开为两个字节写入rtp_session_send_with_ts发送函数，个人觉得应该是rtp_session_send_with_ts的设计方式，所以需要这么做。

vim 中快速操作：键盘按键：yyp复制粘贴

第四章、sensor

改变sensor的过程：

第一点确定更改的sensor是否是已经在ko添加了的，如果体系中已有的，那么要更改文件profile，linux启动时给load3518e进行传参确定了ar0130，所以现在进行更改为ov9712，这里是确定加载的sensor驱动，reboot重启。

第二点，在编译源码的Makefile.param中更改源码的sensor_type。

4.1、MIPI和LVDS和并口
并口是低端的sensor（cmos电平信号，非差分信号），新型的sensor都是MIPI，LVDS或者HISPI等差分信号的。

LVDS，低电压差分信号，使用的差分信号电压较低。优点低功耗；缺点低电压不好识别，所以抗干扰性差,但还是强于非差分的并口。

主流使用的sensor基本上都是MIPI。

4.2、HI3518E的Sensor接口引脚复用设置
查看引脚定义框图、找到相应设置寄存器、himm工具。

Hi3518EV20X／Hi3516CV200经济型HD IP Camera Soc用户指南的管脚复用控制寄存器一节。

通常复用寄存器的过程：load3518e脚本中改变sensor一些引脚，寄存器地址去数据手册管脚复用控制寄存器处找到对应的引脚名字，图文中有寄存器数据位的设置。有时需要用到硬件原理图。

4.3、sensor驱动
Sensor驱动实际是库，依赖于i2c驱动。如果每次更改源代码，需要编译生成新的库，然后重新编译应用程序。

驱动中，sensor注册和3A注册用到的函数的具体意义：

在sensor设置中，有一个注册函数sensor_init中的sensor_init_720p_30fps会去sensor_write_register写寄存器。更改初始化寄存器的设置。

等等。

第五章、x210 wiFi驱动移植

wifi的接口通常是SDIO和USB。我们使用的是USB接口的。

移植需要做的几件事：

1)确定源码中：dev_id和lsusb显示出的id是一致的。从源码入口module_init()，依次找到dev_id。

2)Makefile修改，交叉编译工具链修改修改。平台换成：三星 PLATFORM = SMDK 内核源码树：LINUX_SRC = //linux内核源码树

Makefile中-DMT7601U,将宏MT7601U传到工程中。

3)可更改网卡名称：修改include/rtmp_def.h文件

#defineINF_MAIN_DEV_NAME "ra"

#defineINF_MBSSID_DEV_NAME "ra"
找到这个文件的方法，直接grep "wlan" * -nR 因为wlan和ra都是标准的名字。

4) 添加wpa_supplicant支持，在config.mk中将WPA_SUPPLICANT=y

makeclean && make 得到.ko文件。

将ko文件复制到rootfs中，安装并配置，详细见课件_USB WIFI网卡在X210上的移植和使用最全攻略。

配置命令：

网卡配置命令序列

insmodmt7601Usta.ko //安装驱动程序

ifconfigra0 up //开启无线网卡

wpa_supplicant-B -c /etc/wpa_supplicant.conf -i ra0 //连接无线网络

wpa_cli-i ra0 status //查看连接状态

ifconfigra0 192.168.1.200 //手动配置ip，同一网段

routeadd default gw 192.168.1.1 dev ra0 //配置网关

ping192.168.1.1 //ping 网关

ping8.8.8.8 //ping 外网

vi/etc/resolv.conf //配置dns

nameserver192.168.1.1

pingwww.baidu.com

interface文件

5.1、wifi的ap模式
wifi是有两种模式，一种为ap，一种是sta。

ap模式通常使用于路由器中（可以理解为是热点），sta模式通常使用于手机等连接设备。

使用的wifi设备是支持两种模式的，但是要分辨好不同的源码。

wifi做ap模式，pc机做sta模式：

编译ap源码，源码修改内容：

(1)include/rtmp_def.h中1627行左右，修改网络名始终为：wlan（可选，不做的话，网络名会是ra）

(2)在Makefile中添加新的PLATFORM =HISI_3518E,添加根据PLATFORM 为HISI_3518E的LINUX_SRC和CROSS_COMPILE，以及根据PLATFORM 为HISI_3518E的make命令。

(3)./os/linux/config.mk中添加EXTRA_FLAGS；因为EXTRA_FLAGS的数值是由PLATFORM的类型来确定的，所以要根据HISI_3518E来判断。

(4)修改Makefile或者手工复制xx.ko到/home/aston/rootfs（与设备挂载的文件夹）中。

部署并启动wifi功能：

接入usb类的wifi模块时，需要lsusb查看是否有这个新的usb设备，确认硬件层次上没有故障。

wifi做ap模式时，就需要设置SSID，加密类型，密码等。

1）从ap类型的源码中复制RT2870AP.dat，部署到HISI_3518E的板子上的/etc/Wireless/RT2870AP/RT2870AP.dat，修改内容：

SSID=MT7601AP_WPA（这里的名字是在pc机上看到的连接ssid名）

AuthMode=WPA2PSK（加密方式）

EncrypType=TKIP;AES

WPAPSK=1234567890（这个是密码）

2）insmod xx.ko安装ko驱动。

3）ifconfig –a查看是否有无线网卡，在重启无线网卡：ifconfig xxx up or

ifupxxx

4）再确认了开发板开启了wifi后，pc机连上这个wifi。

结合ortp实时无线传输：

因为我们在sample中将ip地址写死，所以此时需要进行修改。

1）开发板设置ip地址，给pc设置ip地址，确认这两个在同一频段。

2）将pc中设置的ip写到sample中，编译sample。

3）编辑demo，将demo中的ip地址改为现在开发板的ip地址。

现阶段IP地址设置：

无线：

windows： 192.168.0.30

AP类型的wifi： 192.168.0.100

第六季、RTSP

RTSP的传输：分为H.264，RTSP库的使用（视频传输，网络编程）。

H.264的编码原理，NAL单元（帧结构，传输过程中主要通过NAL）。

6.1、H.264
6.1.1、H.264编码原理
图像冗余信息，是被编码压缩的第一要素。相关算法难度很高，用不着会。视频编码的关键点：压缩比，算法复杂度，解码还原度。

压缩算法中的概念：宏块（MB，macroblock）压缩的最低单位，一个区域相似的像素点组成；片（slice）多个宏块组成一个片，一个或者多个片组成一帧（frame）。帧被分为：I帧，B帧，P帧。

I帧：非参考帧，没有对时间冗余进行优化，前后帧的参考优化。起始帧。

B帧：参考帧，前后帧的都参考。

P帧：参考帧，参考前一帧。

在sample示例代码中设置了不支持B帧。

H.264 分为 VCL(编码层)和NAL(网络提取层)。网络提取层NAL维护了一个数据NALU(unsignedchar类型的)。

H.264有多个版本，会有差异，固本笔记只记录海思平台的H.264为主。

海思平台编码出的H.264码流都是一个序列sequence包含：1个sps+1个pps+1sei+1I帧+多个p帧。

每一个单元从二进制文件中看，都是以00 00 0001（16进制）为开头，这个64位的数据被称为分割符。注：当帧内部有效数据有00 00 00 01时，H.264规定写为00 00 0300 01。

序列的基本构成：

CBR固定码率，清晰度动态变化。

VBR固定清晰度，码率动态变化，VBR内部通过调节Qp值来控制码率变化。

码率概念：编码器每秒编出的数据大小；码率设置得高，编码器在压缩时把尽可能多的数据进行压缩，反之，压缩的数据就少。

相对于码率的知识点，易于混淆的是算法复杂度，算法越复杂压缩得到的数据会越少，前面码率提到的数据大小是提供于编码器压缩的数据源大小。

算法复杂度相关的数据是编码器输出后的数据大小。

本章参考博客：

NALU相关解析：

https://blog.csdn.net/jefry_xdz/article/details/8461343

sps pps的内容：

http://www.cnblogs.com/wainiwann/p/7477794.html

h264中profile和level的含义：

https://blog.csdn.net/xiaojun111111/article/details/52090185

6.2、使用rtsp库进行传输
h.264的payload：G726-32
