医院信息学项目-门诊医生工作站（1）

一、系统建模与设计

时间：2019.03.28

1.1 系统设计

1.1.1系统角色定位

       系统最终用户为医院挂号员、收费员和医生，这些职业的人群一般对计算机知识掌握都是较少，因此对本系统的操作方便性要求较高。该系统角色定位如下表所示



角色名称	工作简述
挂号员	使用本软件进行挂号、查询等
收费员	使用本软件进行划价收费、查询等
门诊医生	使用本软件进行病历书写、查询等











1.1.2系统功能结构

       系统包含三部门：门诊挂号系统、门诊医生工作系统、门诊收费系统。

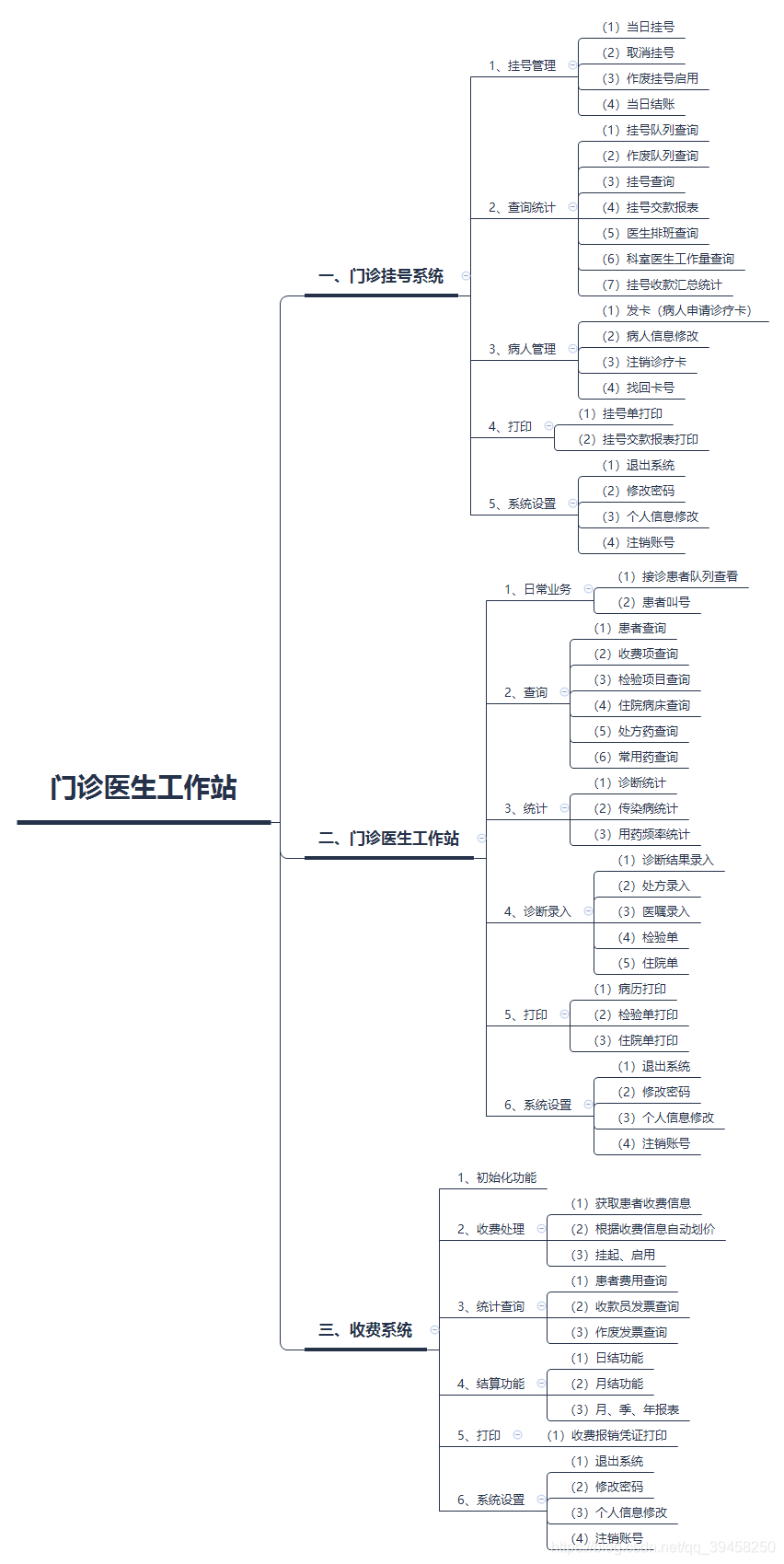

系统总概述如下图所示





    本系统的功能描述如下表（门诊挂号系统、门诊医生·工作系统、门诊收费员系统）

挂号系统功能需求分析表

功能模块	子功能	描述
1．挂号管理	当日挂号	完成当日病人的门诊挂号收费业务
	取消挂号	取消挂号是对已挂号病人未就诊前因为种种原因要进行退号的业务过程（挂号人信息应该取消挂号后加入作废队列）
	作废与启用	作废/启用功能用于对在打印挂号票的过程中出现问题的挂号票进行作废登记或启用登记操作,经过作废登记的挂号票不计入挂号收费，但统计时要对此号进行汇总（应该在作废队列中找到需要恢复的患者即可恢复）
	当日结账	此功能完成对某一挂号员的收费工作进行结帐处理，结帐完成后，该收费员所收挂号费自动计入下一结帐日
2．查询统计	挂号交款报表	日、月、季度、年
	挂号查询	综合查询挂号单据相关信息
	科室医生工作量	分科统计医生日、周、月工作量
	挂号收费汇总统计	在时间段内查询每天的收费情况
3病人管理	发卡管理	对首次就诊病人进行发卡操作
	退卡管理（注销）	对不再使用的正常卡进行退卡操作，退卡后原卡可重新使用
	病人信息修改	通过病人诊疗卡号与病人诊疗卡密码查询病人信息，可对病人信息进行修改和保存
	病人信息查询	通过诊疗卡号对病人信息进行查询，查询结果只可读，不可修改
4.医生排班	查询排班	查看医生排班情况
5.系统设置	退出系统
	修改密码
	注销系统

    门诊医生工作系统功能分析表


功能模块	子功能	描述
1．日常业务	接诊病人	切换诊台，科室
	诊疗卡查询	查询病人的基本资料
	诊断统计	按时间统计一段时间内患者诊断信息
	传染病统计	统计时间段内传染病情况
	患者查询	门诊日志功能，查询病人历史就诊病例，处方
	工作量汇总	统计医生工作量
	用药频率	查询时间段类药品使用频率，以表格形式展现
	收费项目查询	查询医院内收费项目
	检验项目查询	查询医院内检查类项目
	住院病床查询	查询住院系统空闲床位数
2．药品查询	处方药查询	处方药库的查询
	常用药品查询	常用药库的查询
3.诊断录入	病历录入	医生输入病人诊断结果
	处方录入	医生输入处方
	医嘱录入	医生输入针对病人的医嘱
	检验单	医生开具检查单并发送信息到相应检验科室
	住院单	医生对病人开具住院单并发送信息到住院部
4.系统设置	退出系统
	修改密码
	注销系统

    门诊收费系统

功能模块	子功能	描述
1．初始化功能	初始化	包括医院科室代码字典、医生名表、收费科目字典、药品名称、规格、收费类别、病人交费类别等有关字典；
2．划价	划价&收费	划价收费一体化
3．收费处理功能	获取患者收费信息	支持从网络系统中自动获取或直接录入患者收费信息：包括患者姓名、病历号、结算类别、医疗类别、临床诊断、医生编码，开处方科室名称、药品/诊疗项目名称、数量等收费有关信息，系统自动划价，输入所收费用，系统自动找零，支持手工收费和医保患者通过读卡收费；
	挂起、启用、作废	在特殊情况下、对未完成收费的病人进行挂起，一定情况下启用或作废
4.收费报销凭证打印（发票）	收费报销凭证打印	按财政和卫生行政部门规定格式打印报销凭证，要求打印并保留存根，计算机生成的凭证序号必须连续，不得出现重号
5．结算功能	日结功能	完成日收费科目汇总，科目明细汇总，科室核算统计汇总
	月结处理功能	完成全院月收费科目汇总，科室核算统计汇总
	全院门诊收费月、季、年报表处理功能
6．统计查询功能	患者费用查询
	收款员发票查询
	作废发票查询
7.报表打印输出功能	打印日汇总表	按收费贷方科目汇总和合计，以便收费员结帐

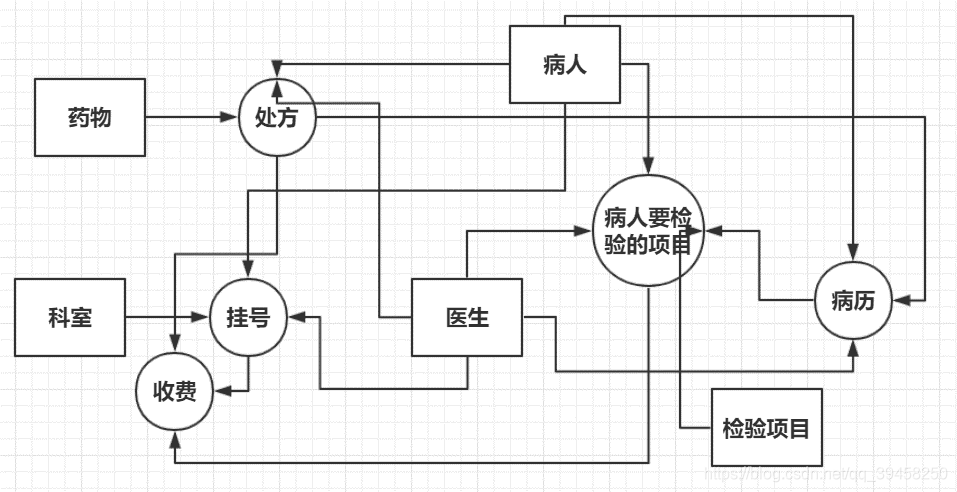

门诊挂号系统业务流程图



医生门诊工作系统业务流程图

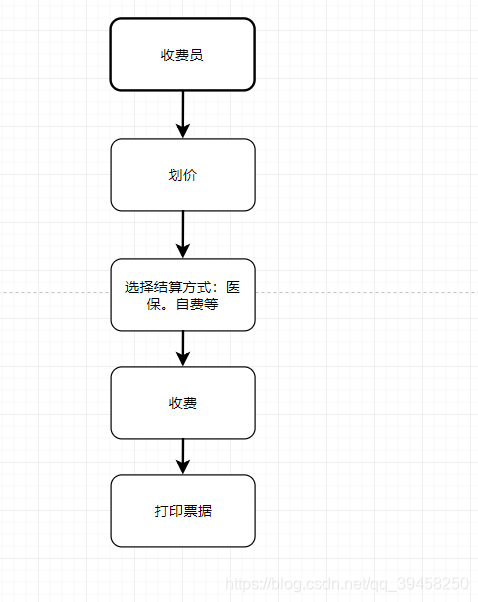

 门诊收费系统业务流程图



下一节结束了系统设计后，开始编码和数据库的设计 。
