模电——电源与地之间并联电容的作用

首先我们来说并联：

•  作用是为高频信号提供通路，减小电源内阻，去除电源和地线在敷铜板上“走长线”的影响，防止公用电源的各部分电路之间的“有害交连”等等。常见作用如下：

• 储能：电路的耗电有时候大，有时候小，当耗电突然增大的时候如果没有电容，电源电压会被拉低，产生噪声，振铃，严重会导致CPU重启，这时候大容量的电容可以暂时把储存的电能释放出来，稳定电源电压，就像河流和水库的关系。

• 旁路：电路电流很多时候有脉动，例如数字电路的同步频率，会造成电源电压的脉动，这是一种交流噪声，小容量的无极电容可以把这种噪声旁路到地（电容可以通交流，阻直流，小容量电容通频带比大电容高得多），也是为了提高稳定性。

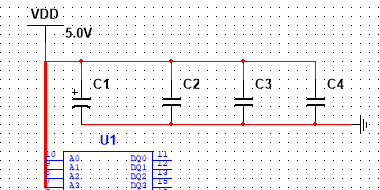

如图所示：

其主要功能还是为了稳定电源电压。
