Allegro从ORCAD原理图生成网表后,导入Allegro PCB教程

本文介绍了使用ORCAD进行原理图设计时需要注意的事项,特别是从其他设计文件生成的原理图库,器件管脚需要重新标注的问题。同时,还详细说明了如何将ORCAD原理图生成的网表导入到Allegro PCB中的具体步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

ORCAD设计原理图注意事项:

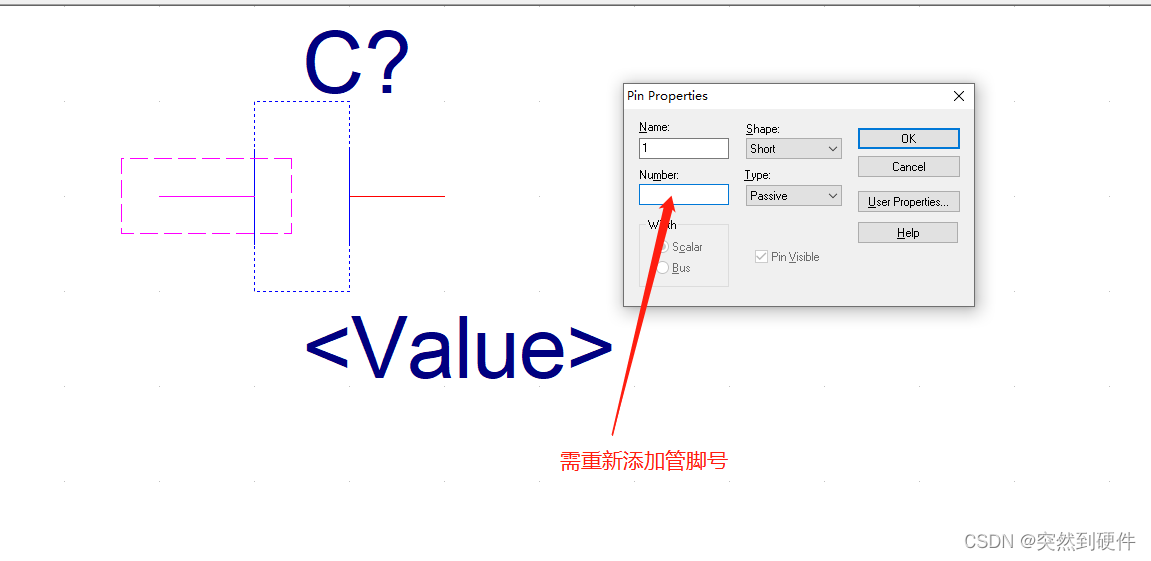

  1. 从其他设计设计文件生成的原理图库,器件管脚是没有的需重新标注: 器件管脚需重新添加

Allegro从ORCAD原理图生成网表后,导入Allegro PCB步骤:

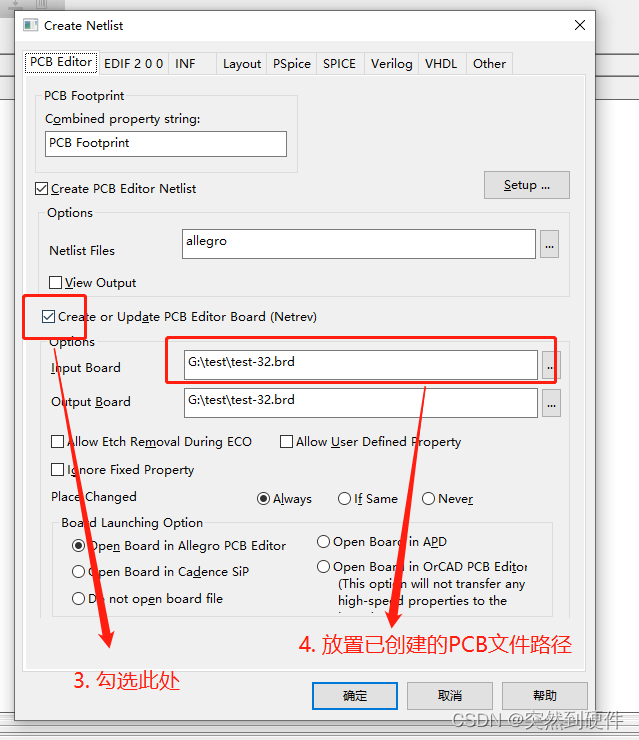

  1. 步骤1、2:导出网表步骤

  2. 步骤3、4:
    添加PCB路径文件

  3. 步骤5、6:
    导入PCB步骤

  4. 步骤7、8:
    导入PCB步骤

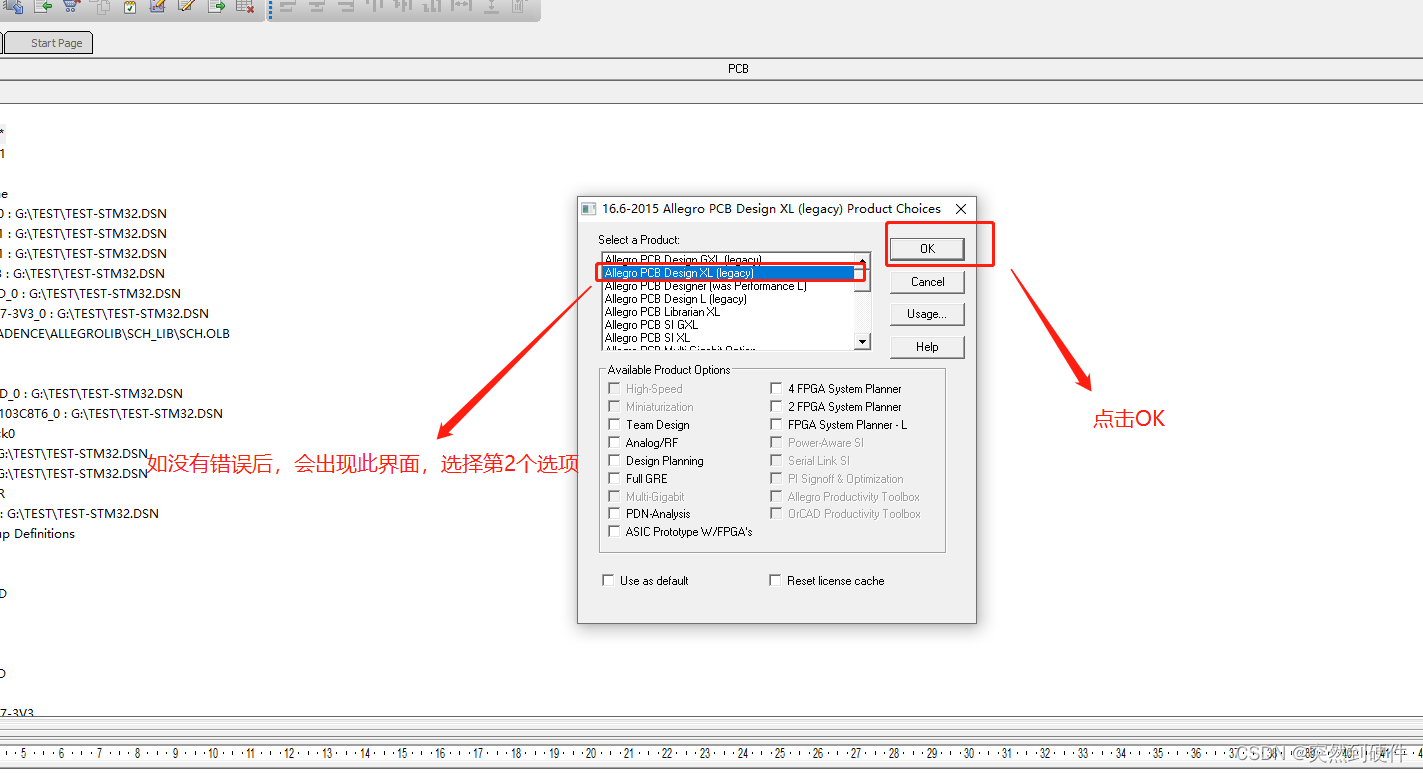

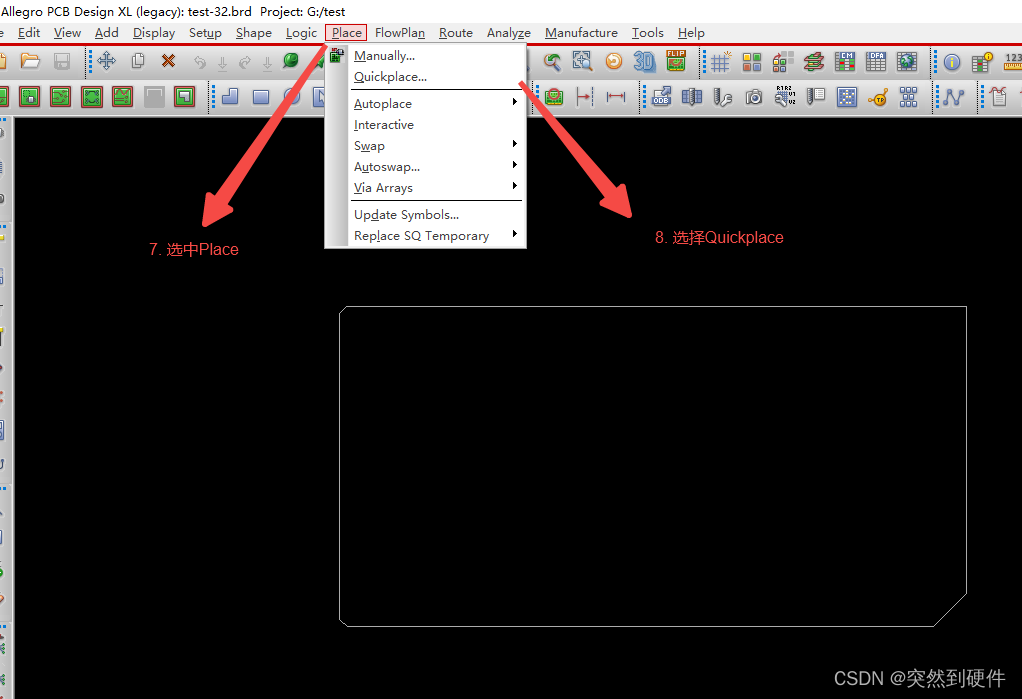

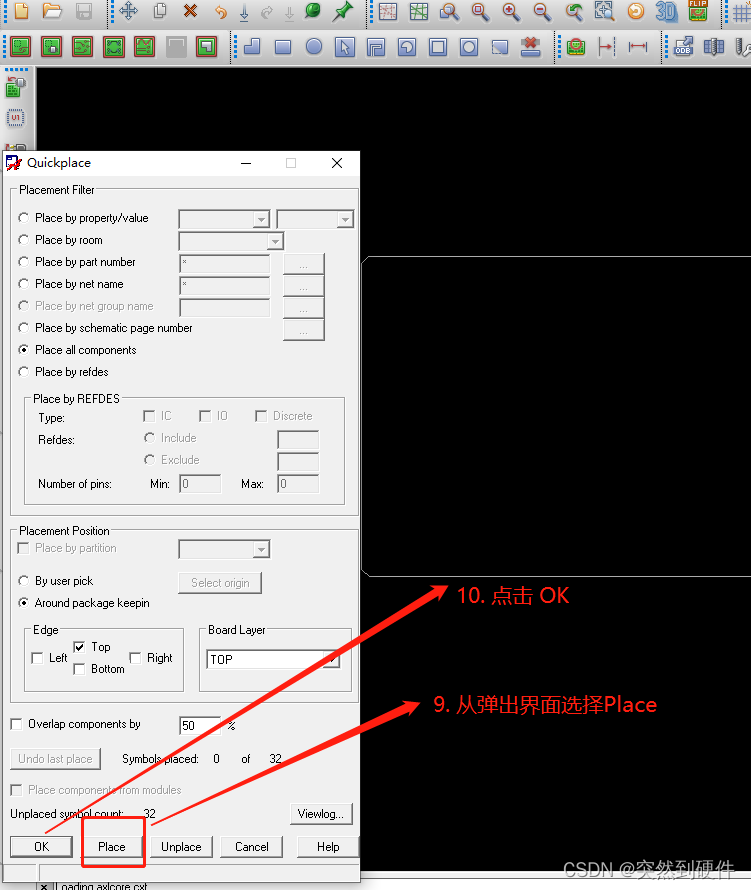

  5. 步骤9、10:
    导入PCB步骤

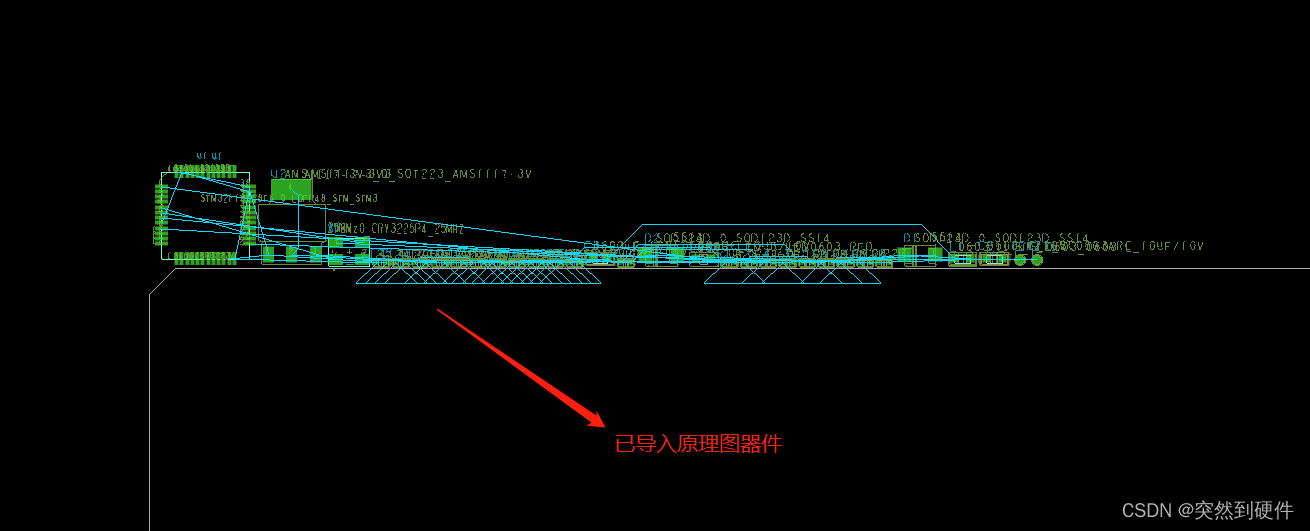

  6. 已导入界面:
    导入PCB步骤

  7. 相关设置:

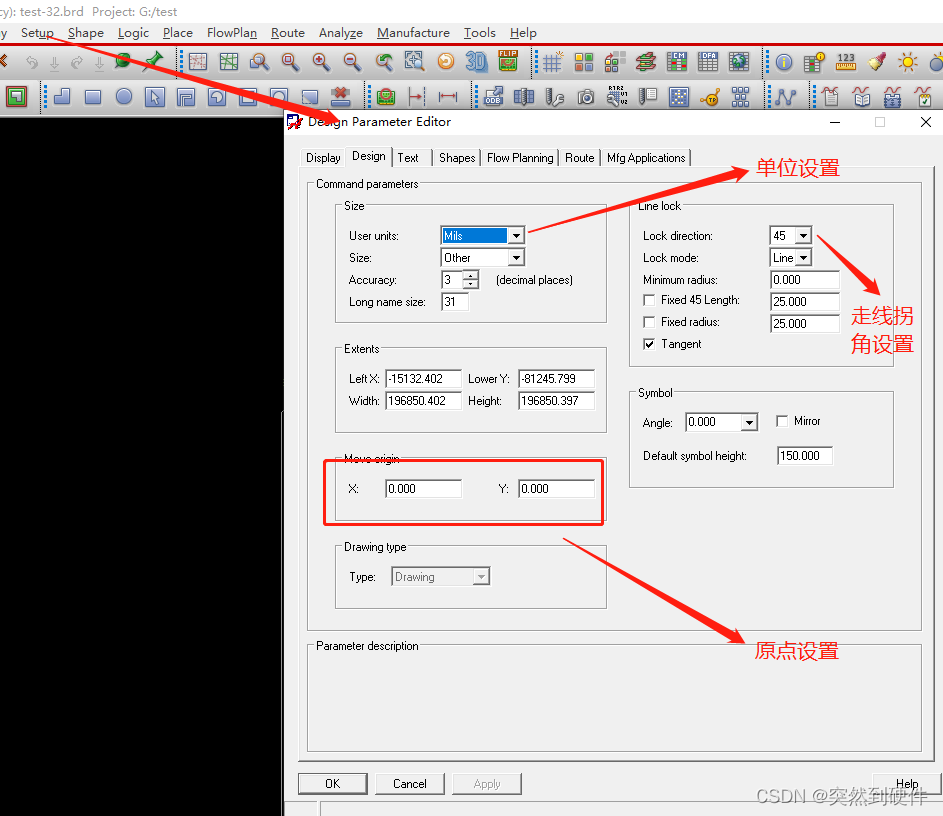

    单位+走线+原点 设置

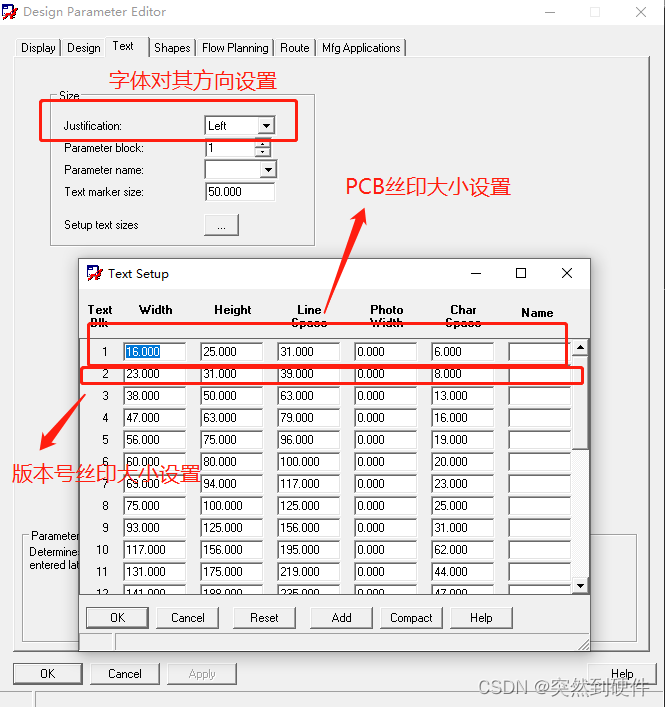

    字体+丝印设置

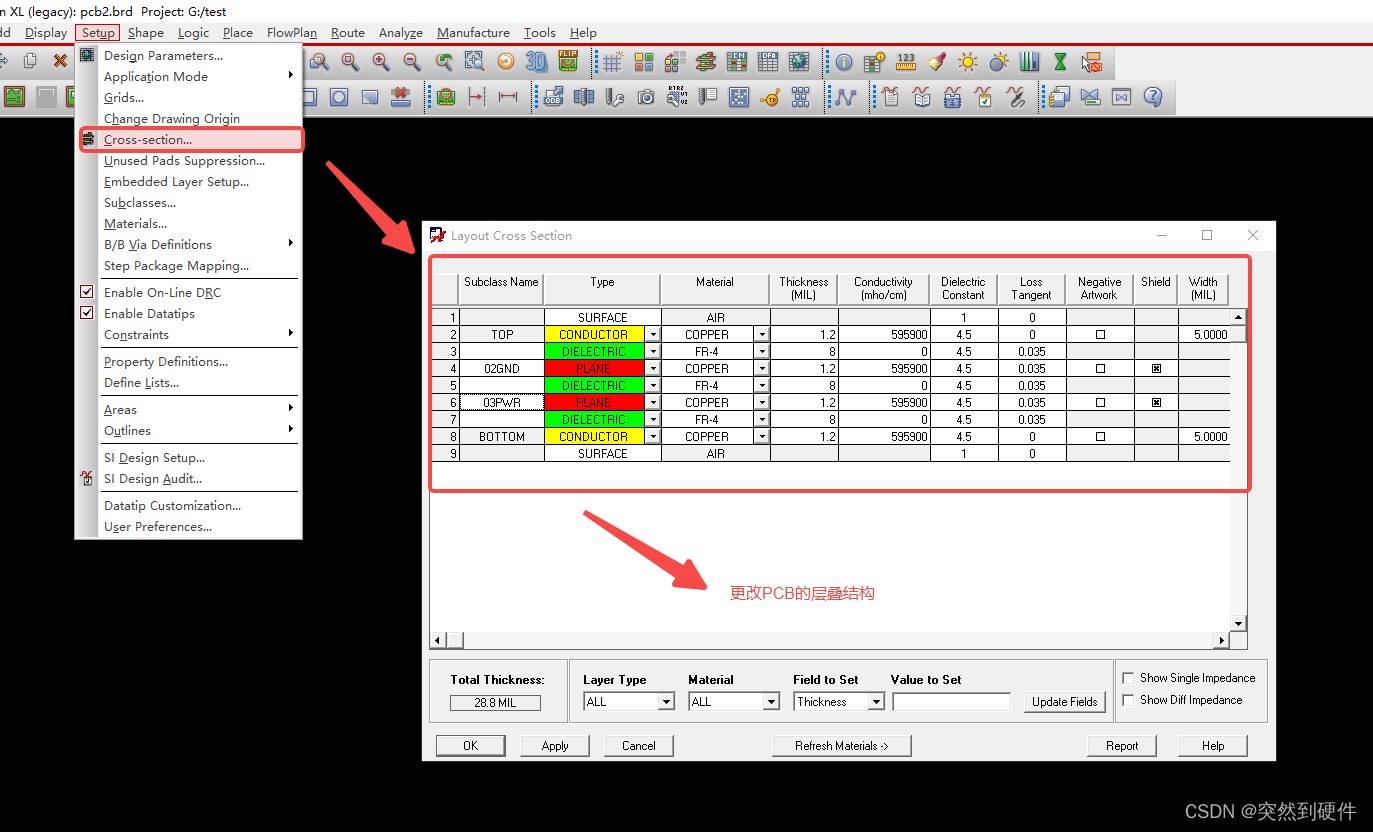

    更改PCB的层叠结构

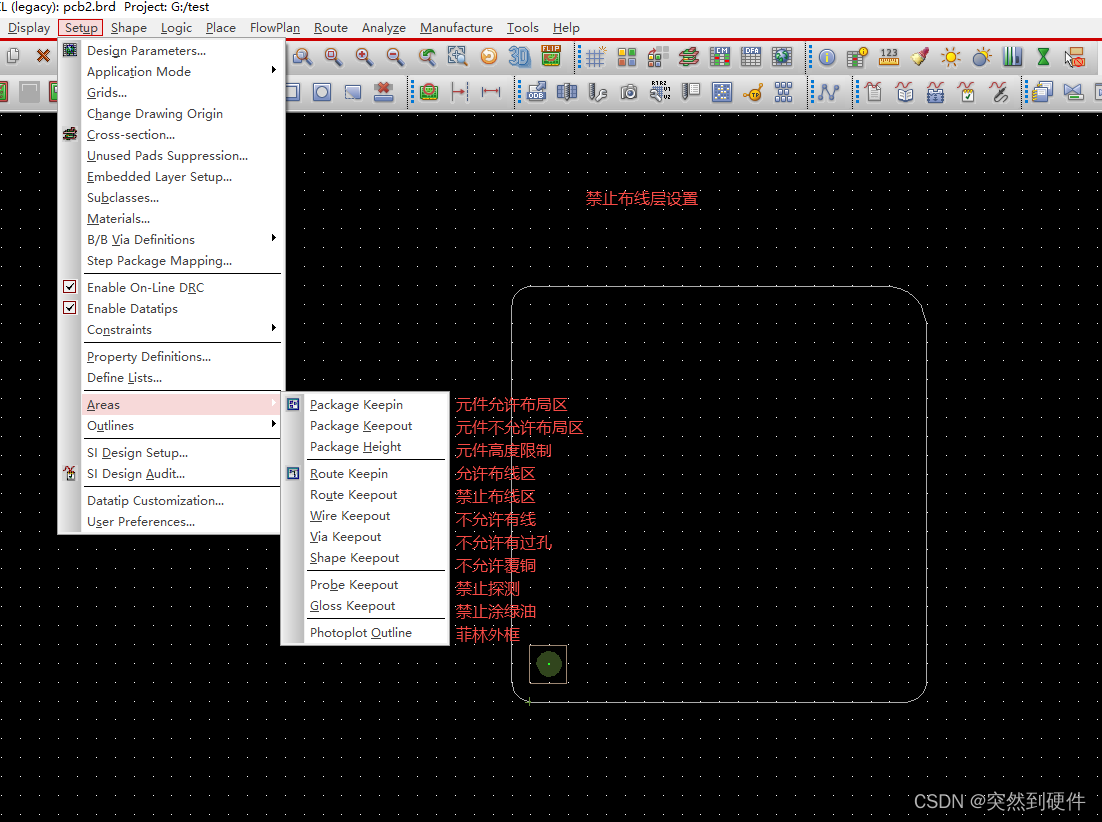

    禁止布线区和露铜区设置
