一、原理图部分
1、 首先打开画好的原理图,打开后如下
2、 进行生成网表

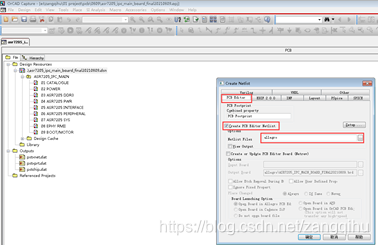

选择项目,点击Tools >>>Create Netlist 按照下图方式进行选择,然后点击确认

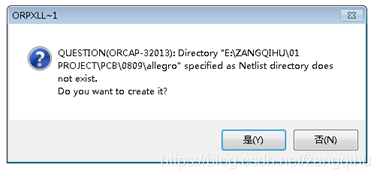

再次点击 是
3、 这时候根目录下面会生成两个文件夹,如下图,后面导入PCB会用到。
二、PCB部分

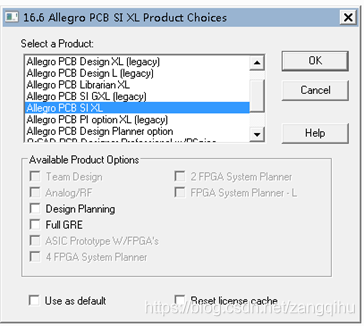

1、打开allegro工具
2、 新建一个PCB(如果有老的PCB直接打开也是可以的)

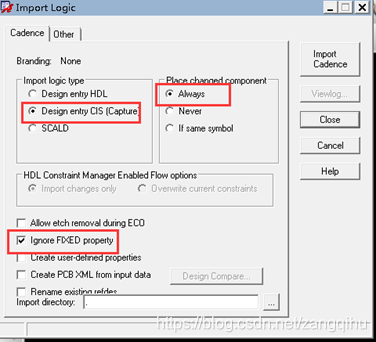

3、导入原理图File >>>Import>>>Logic,如下图的地方的打勾

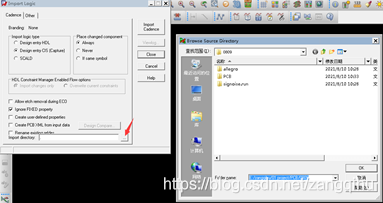

4、点击红色箭头的地方,通过路径找到,原理图部分3生成的allegro文件夹,需要选择allegro这个文件夹后,然后确认。

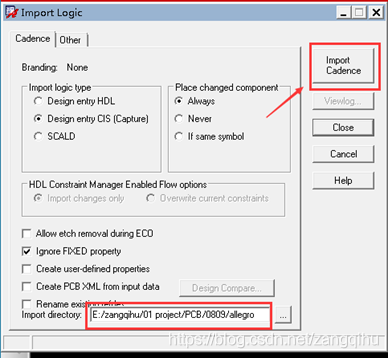

5、点击Import Cadence
6、完成后点击 Place>>>Manully…,选中后就可以放置器件了
三、如果按照上述方式还是无法导入,请检查PCB库设置是否有问题,PCB库设置如下

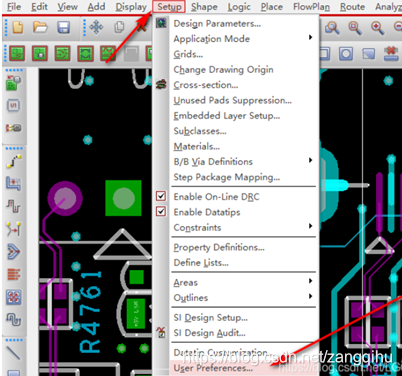

1、PCB库设置 打开Setup>>>User preferences

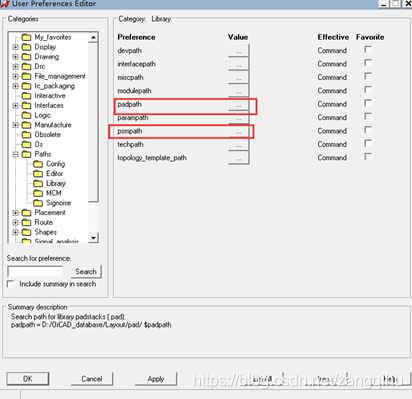

2、 点击打开Paths>>>Library的子文件夹,打开padpth、psmpth选项对应的Value栏
3、padpath点开后1)新增库路径,2)将新增的库置顶

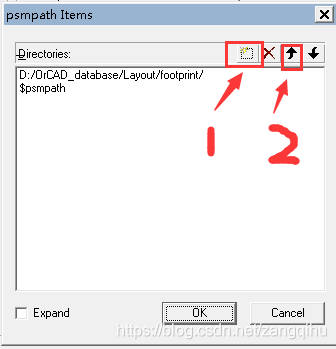

4、psmpath点开后1)新增库路径,2)将新增的库置顶
