Matlab2020a使用Simulink绘制bode图

使用Simulink绘制bode图

软件

软件版本： Matlab2020a

Simulink部分

打开 Simulink 创建一个新的模型（Create Model）

在常用工具箱(Simulink)中的连续模块中(Continuous)找到 Transfer Fcn ，拉入新建的模型中

在常用模块中(commonly Used Blocks)中找到 in out 模块，拉入到新建模型中

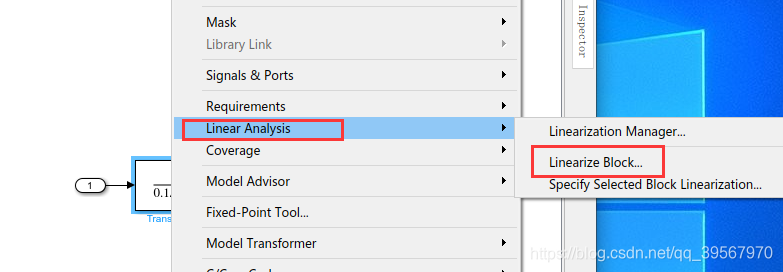

鼠标右键点击 Transfer Fcn 的模块，找到线性分析(Linear Analysis)，选择其中的线性化块(Linearize Block...)，点击进入

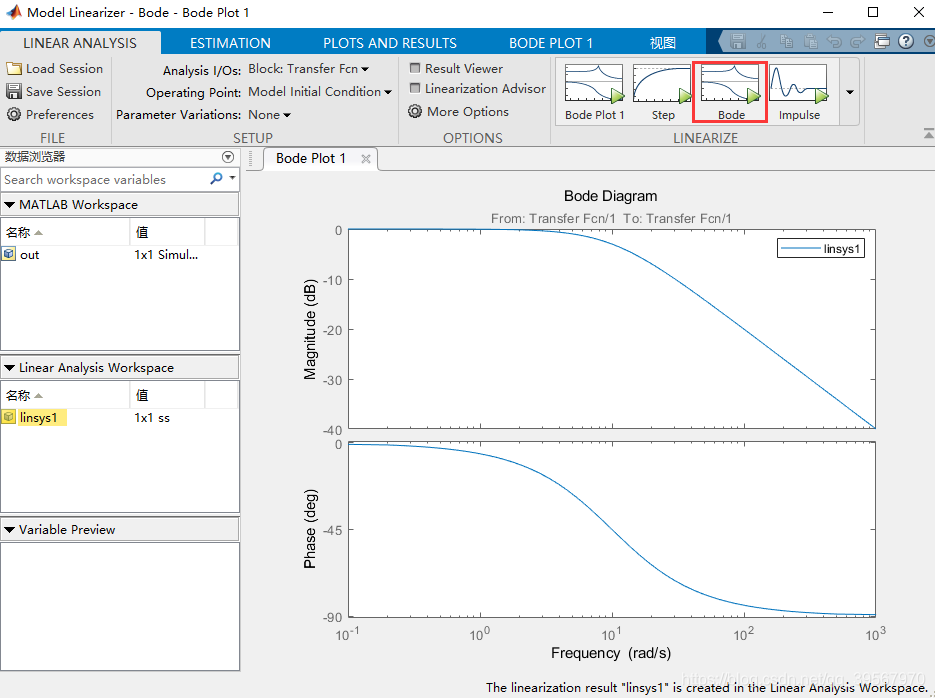

在如下界面中找到点击红框标注的 Bode ,即可绘制相应的 Bode 图。（注意，在生成bode图之前先运行模型）

Bode显示方式

显示多张 Bode 图

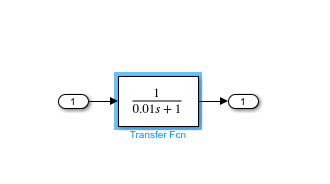

将模型中的参数做如下修改，修改后运行。

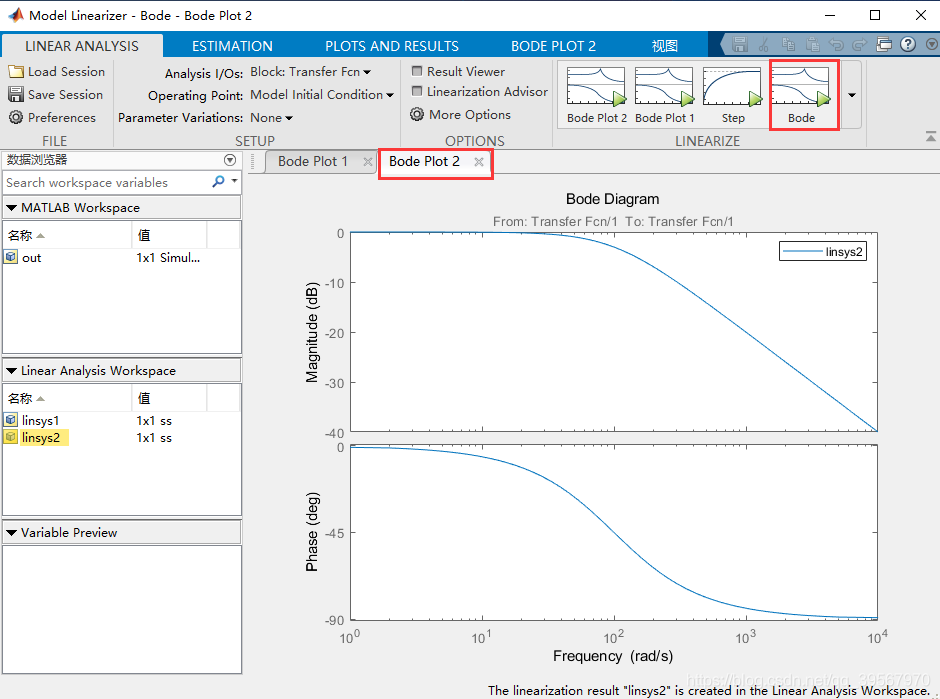

点击Bode打开模型对应的 Bode 图，可以看到改变参数后模型的Bode图（Bode Plot2），以及我们之前的Bode图（Bode Plot1），这样两张分开的图。

一张图上显示不同参数的Bode图

上述的Bode图是分开的，如果我们要做对比就要使其放到一张图纸中，接下来我们在一张图中显示不同参数的Bode图，

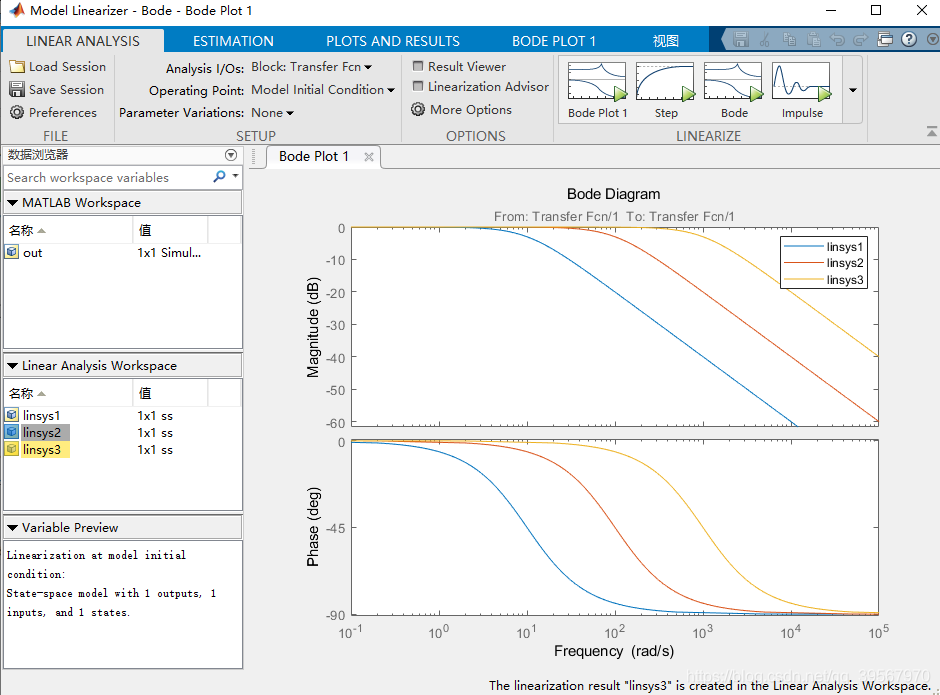

点击Bode Plot1打开模型对应的 Bode 图，可以看到改变参数后模型的出现在第一张图中，两个不同参数的模型可以进行对比。

三个参数也如此
