一、概述

LoRa是semtech公司开发的一种低功耗局域网无线标准，其名称“LoRa”是远距离无线电（Long Range Radio），它最大特点就是在同样的功耗条件下比其他无线方式传播的距离更远，实现了低功耗和远距离的统一，它在同样的功耗下比传统的无线射频通信距离扩大3-5倍。

据悉，Lora传输距离，城区可实现2-3Km，郊区可达15Km。

二、程序编写与实现

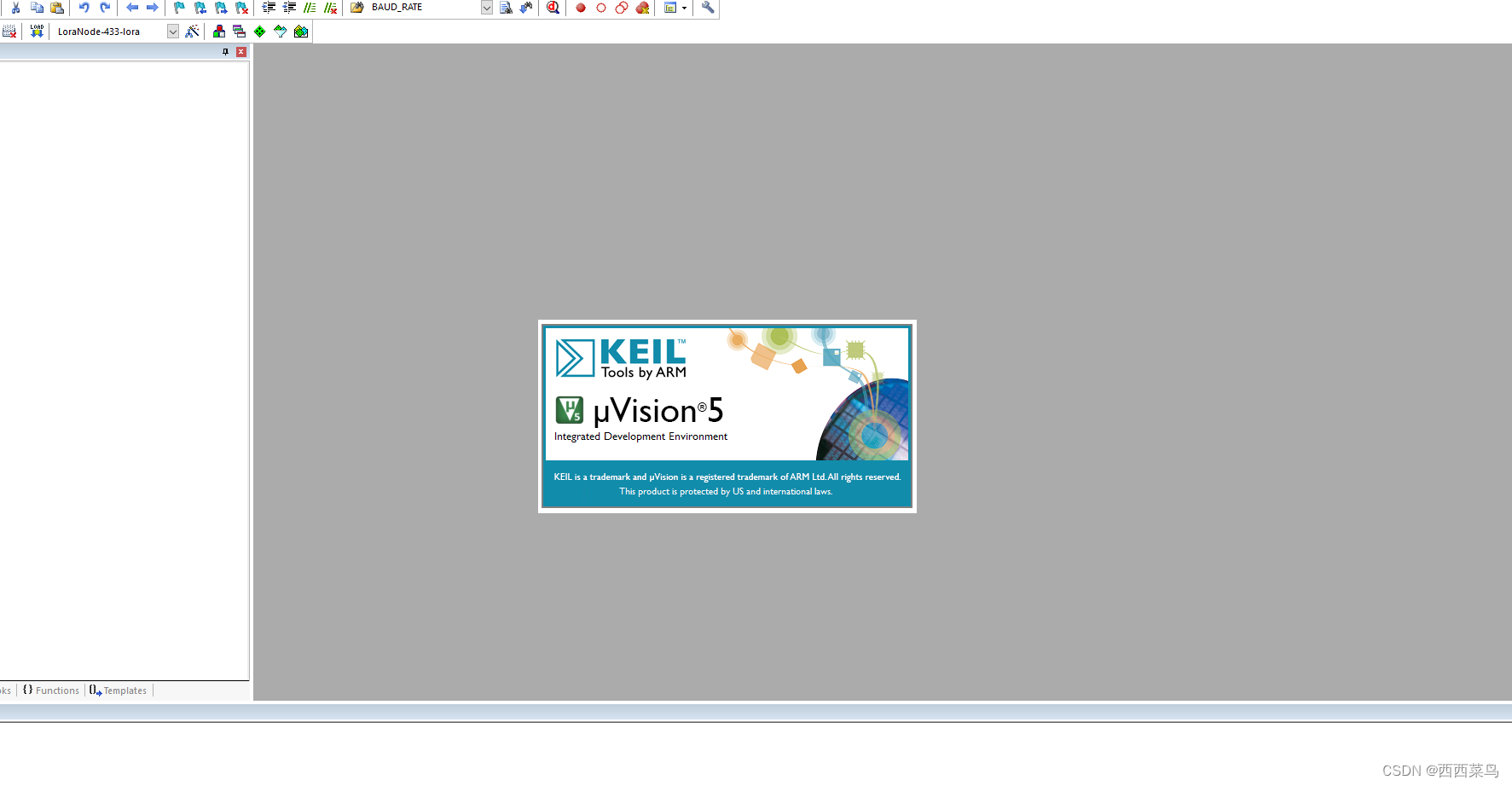

程序开发环境使用Keil5。

程序本身的实现比较简单，本文不做太多赘述，源码比较简单，贴出来供大家学习。

三、源码实现

#include "NS_Radio.h"

uint8_t SendData[]={0xff,0xaa};
uint8_t data[255];

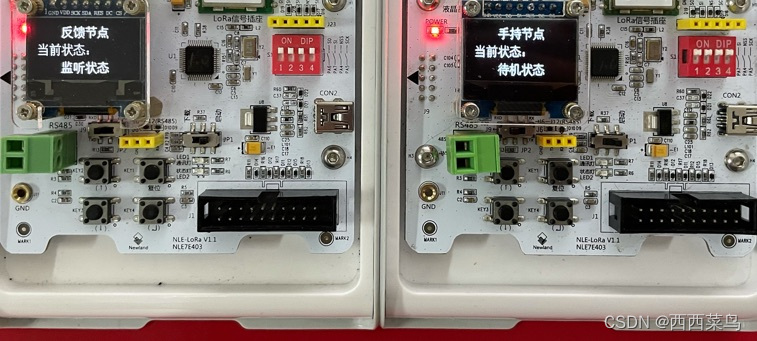

void show(int flag)
{
	OLED_Clear();

	OLED_ShowCHinese(32,0,18);
	OLED_ShowCHinese(48,0,19);
	OLED_ShowCHinese(64,0,24);
	OLED_ShowCHinese(80,0,25);//反馈节点

	OLED_ShowCHinese(0,3,26);
	OLED_ShowCHinese(16,3,27);
	OLED_ShowCHinese(32,3,2);
	OLED_ShowCHinese(48,3,3);
	OLED_ShowCHinese(64,3,28);//当前状态:
	switch(flag)
	{
		case 0:
				OLED_ShowCHinese(32,6,0);
				OLED_ShowCHinese(48,6,1);
				OLED_ShowCHinese(64,6,2);
				OLED_ShowCHinese(80,6,3);//监听状态
			break;
		case 1:
				OLED_ShowCHinese(32,6,4);
				OLED_ShowCHinese(48,6,5);
				OLED_ShowCHinese(64,6,6);
				OLED_ShowCHinese(80,6,7);//收到请求
			break;
		case 2:
				OLED_ShowCHinese(32,6,8);
				OLED_ShowCHinese(48,6,9);
				OLED_ShowCHinese(64,6,6);
				OLED_ShowCHinese(80,6,7);//回复请求
			break;
		case 3:
				OLED_ShowCHinese(32,6,6);
				OLED_ShowCHinese(48,6,7);
				OLED_ShowCHinese(64,6,12);
				OLED_ShowCHinese(80,6,13);//请求成功
			break;

	}


};
int main( void )
{
    Init();
		NS_RadioInit(433300000,20,5000,5000);
		OLED_Init();
		OLED_Display_On();
		show(0);
    while( 1 )
    {

		ReadRadioRxBuffer(data);
		if(data[0]==0xaa && data[1]==0xff)
		{
			GpioToggle(&Led2);
			show(1);
			HAL_Delay(1000);
			SX1276Send(SendData,2);
			show(2);
			HAL_Delay(1000);
			show(3);
			GpioToggle(&Led2);
			memset(data,'\0',255);
			HAL_Delay(1000);
			show(0);
		}

    }
}
