IC验证02--UVM 中的面向对象OOP编程核心（附源码）

概要

UVM验证方法学中，掌握面向对象编程（OOP）的三大核心概念——类（Class）、继承（Inheritance）和多态（Polymorphism）是构建高效验证环境的基础。以下是结合UVM应用场景的详解：

一、类（Class）

1、概念

类是对象的抽象模板，定义属性（数据成员）和方法（函数成员）
对象是类的实例，通过new()构造函数创建

2、UVM 中的类特点

继承自uvm_object或uvm_component
支持工厂模式（Factory）创建对象
内置自动化机制：字段自动化（Field Automation）、事务记录等

3、代码示例

// UVM基类定义
class my_transaction extends uvm_sequence_item;
    // 属性
    rand bit [31:0] addr;
    rand bit [31:0] data;
    bit             wr_rd;  // 1=写, 0=读

    // 约束
    constraint c_addr_range { addr < 1024; }

    // 注册到UVM工厂
    `uvm_object_utils_begin(my_transaction)
        `uvm_field_int(addr,  UVM_ALL_ON)
        `uvm_field_int(data,  UVM_ALL_ON)
        `uvm_field_int(wr_rd, UVM_ALL_ON)
    `uvm_object_utils_end

    // 构造函数
    function new(string name = "my_transaction");
        super.new(name);
    endfunction

    // 自定义方法
    virtual function void print_transaction();
        `uvm_info("TRANS", $sformatf("Addr: 0x%0h, Data: 0x%0h, Wr/Rd: %b",
                                      addr, data, wr_rd), UVM_MEDIUM)
    endfunction
endclass

4、UVM中的应用

组件封装：UVM中uvm_component基类定义了验证平台组件的生命周期（如build_phase），用户通过继承该类实现Driver/Monitor等具体组件 。
事务级建模：测试用例中的事务（Transaction）均通过自定义类封装数据字段和约束条件 。

二、继承（Inheritance）

1、概念

子类（派生类）继承父类（基类）的属性和方法
实现代码复用和层次化组织
通过extends关键字实现

2、UVM 中的继承应用

构建验证组件层次结构（如uvm_driver → my_driver）
扩展基类功能而不修改原有代码
支持方法重写（Override）

3、代码示例

// 继承示例：扩展事务类
class extended_transaction extends my_transaction;
    rand bit [7:0]  id;    // 新增属性
    rand bit        error; // 新增属性

    // 注册到工厂
    `uvm_object_utils_begin(extended_transaction)
        `uvm_field_int(id,    UVM_ALL_ON)
        `uvm_field_int(error, UVM_ALL_ON)
        `uvm_field_parent(my_transaction)
    `uvm_object_utils_end

    // 构造函数
    function new(string name = "extended_transaction");
        super.new(name);
    endfunction

    // 重写父类方法
    virtual function void print_transaction();
        super.print_transaction(); // 调用父类方法
        `uvm_info("TRANS", $sformatf("ID: 0x%0h, Error: %b", id, error), UVM_MEDIUM)
    endfunction
endclass

// 继承示例：创建driver组件
class my_driver extends uvm_driver #(my_transaction);
    `uvm_component_utils(my_driver)

    function new(string name, uvm_component parent);
        super.new(name, parent);
    endfunction

    // 重写run_phase
    virtual task run_phase(uvm_phase phase);
        my_transaction tx;

        forever begin
            seq_item_port.get_next_item(tx);
            drive_transaction(tx);
            seq_item_port.item_done();
        end
    endtask

    virtual task drive_transaction(my_transaction tx);
        // 驱动事务到DUT
        `uvm_info("DRIVER", "Driving transaction to DUT", UVM_LOW)
    endtask
endclass

4、UVM中的应用

组件层次化：UVM的uvm_test->uvm_env->uvm_agent继承链，形成自顶向下的验证架构 。
工厂机制扩展：通过继承uvm_object_registry并重写create方法，实现动态对象实例化替换 。

三、多态（Polymorphism）

1、概念

父类指针可以指向子类对象
通过虚函数（virtual）实现运行时方法绑定
实现接口统一，行为多样

2、UVM 中的多态应用

在基类中定义虚方法，在子类中重写
通过工厂模式动态创建不同子类对象
实现统一的测试序列接口

3、代码示例

// 多态示例：基类和子类
class shape;
    virtual function void draw();
        $display("Drawing a generic shape");
    endfunction
endclass

class circle extends shape;
    virtual function void draw();
        $display("Drawing a circle");
    endfunction
endclass

class square extends shape;
    virtual function void draw();
        $display("Drawing a square");
    endfunction
endclass

// 多态测试
module test;
    shape s;
    circle c;
    square sq;

    initial begin
        // 父类指针指向不同子类对象
        c = new();
        sq = new();

        s = c;
        s.draw(); // 输出：Drawing a circle

        s = sq;
        s.draw(); // 输出：Drawing a square
    end
endmodule

// UVM中的多态应用：序列基类和子类
class base_sequence extends uvm_sequence #(my_transaction);
    `uvm_object_utils(base_sequence)

    function new(string name = "base_sequence");
        super.new(name);
    endfunction

    // 虚任务
    virtual task body();
        my_transaction tx;
        `uvm_do(tx)
    endtask
endclass

class extended_sequence extends base_sequence;
    `uvm_object_utils(extended_sequence)

    function new(string name = "extended_sequence");
        super.new(name);
    endfunction

    // 重写body任务
    virtual task body();
        extended_transaction ext_tx;

        // 创建扩展事务
        `uvm_do(ext_tx)

        // 额外操作
        ext_tx.error = 1;
        `uvm_do(ext_tx)
    endtask
endclass

4、UVM中的应用

• 虚方法重写：在Scoreboard中重写check_phase实现自定义校验逻辑 。

• TLM接口适配：通过虚接口（Virtual Interface）实现不同协议驱动器的灵活替换 。

• Sequence动态调度：基类uvm_sequence定义标准接口，子类通过多态实现不同激励生成策略 。

四、三大概念的协同应用

在 UVM 验证环境中，类、继承和多态通常结合使用：

// UVM环境示例
class my_env extends uvm_env;
    my_agent    agent;
    my_scoreboard scoreboard;
    my_coverage coverage;

    `uvm_component_utils(my_env)

    function new(string name, uvm_component parent);
        super.new(name, parent);
    endfunction

    // 构建环境
    virtual function void build_phase(uvm_phase phase);
        super.build_phase(phase);

        // 通过工厂创建组件（支持多态）
        agent = my_agent::type_id::create("agent", this);
        scoreboard = my_scoreboard::type_id::create("scoreboard", this);
        coverage = my_coverage::type_id::create("coverage", this);
    endfunction

    // 连接组件
    virtual function void connect_phase(uvm_phase phase);
        agent.monitor.ap.connect(scoreboard.analysis_export);
        agent.monitor.ap.connect(coverage.analysis_export);
    endfunction
endclass

// 测试基类
class base_test extends uvm_test;
    my_env env;

    `uvm_component_utils(base_test)

    function new(string name, uvm_component parent);
        super.new(name, parent);
    endfunction

    virtual function void build_phase(uvm_phase phase);
        super.build_phase(phase);
        env = my_env::type_id::create("env", this);
    endfunction

    virtual task run_phase(uvm_phase phase);
        phase.raise_objection(this);

        // 启动默认序列（多态）
        base_sequence seq;
        `uvm_create(seq)
        seq.start(env.agent.sequencer);

        phase.drop_objection(this);
    endtask
endclass

// 扩展测试类
class extended_test extends base_test;
    `uvm_component_utils(extended_test)

    function new(string name, uvm_component parent);
        super.new(name, parent);
    endfunction

    // 重写run_phase
    virtual task run_phase(uvm_phase phase);
        phase.raise_objection(this);

        // 启动扩展序列（多态）
        extended_sequence seq;
        `uvm_create(seq)
        seq.start(env.agent.sequencer);

        phase.drop_objection(this);
    endtask
endclass

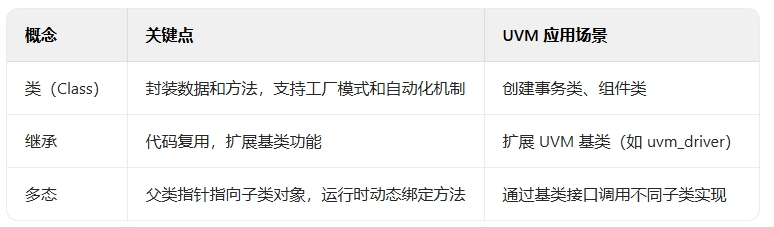

五、核心概念总结
