Visual-Mesh

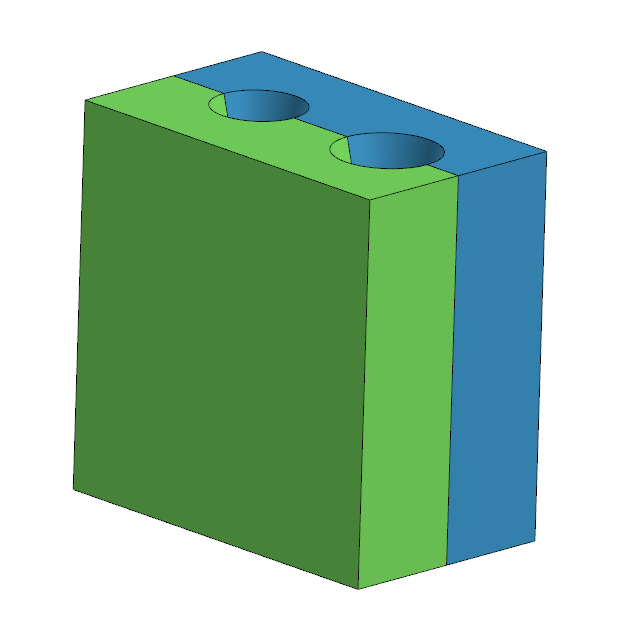

首先通过File/Open和File/Append将CAD模型（IGS格式）加载进软件中。

在这里插入图片描述

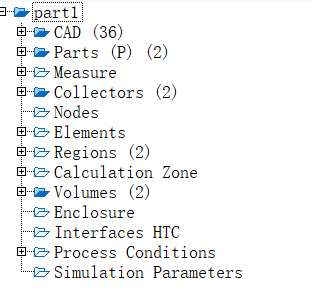

在软件左边有一个下图所示的树状管理视图：

名称
CAD	收集模型的点（Points）、线（Curves）、面（Surfaces）的信息
Parts	一个文件一个Part，数量为导入文件数量
Collectors	收集器，用于收集保存网格处理过程中的一些信息
Elements	网格，收集二维和三维网格
Regions	模型的区域
Calculation Zone	针对于晶粒模块，求解区域的定义
Volumes	模型中封闭的空间
Enclosure	扣箱（炉体），用于计算辐射换热
Interfaces HTC	界面换热系数
Process Conditions	边界条件
Simulation Parameters	仿真模拟参数

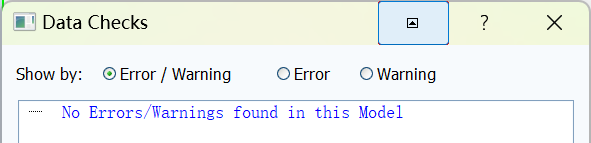

使用Repair工具，检查模型是否完好。点击Check后，若在最下方的信息提示栏中显示No problems identified则模型没有问题，可进行下一步操作。
使用Assembly工具装配，去除重复的面，避免之后画网格重复。点击Check通过蓝色线条显示出装配的面，确认无误后，点击Assembly All进行装配。如果有问题，可以通过Next，再点击旁边的Assembly进行分部分装配。

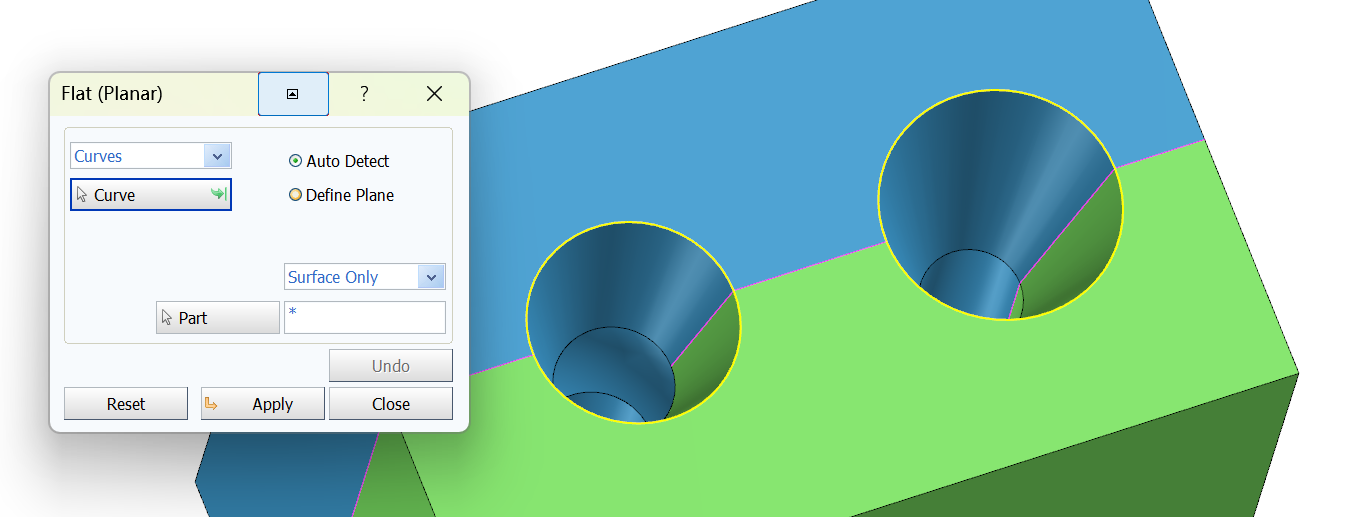

绘制铸件。通过几何工具中的平面创建工具，选择通过Curves进行创建。

创建两个平面后，会自动创建一个Volume，也就是铸件。可以看到管理树中Volumes数量变为3。

Volume重命名方法：在管理树视图中左键选中Volumes，右键选择Volume elementsize Manager，双击name即可重新命名，同时也能更改网格尺寸等参数。

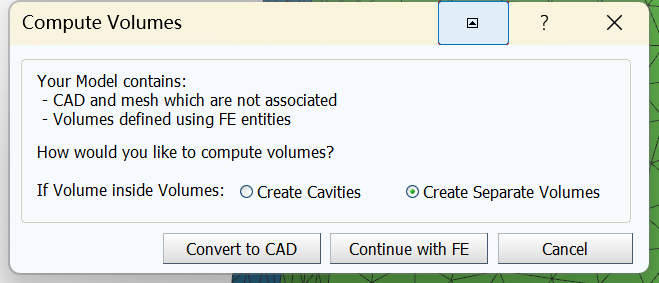

在Volumes右键Compute Volumes重新计算体积，这里有两种计算方式：CAD（CAD模型）和FE（网格）。

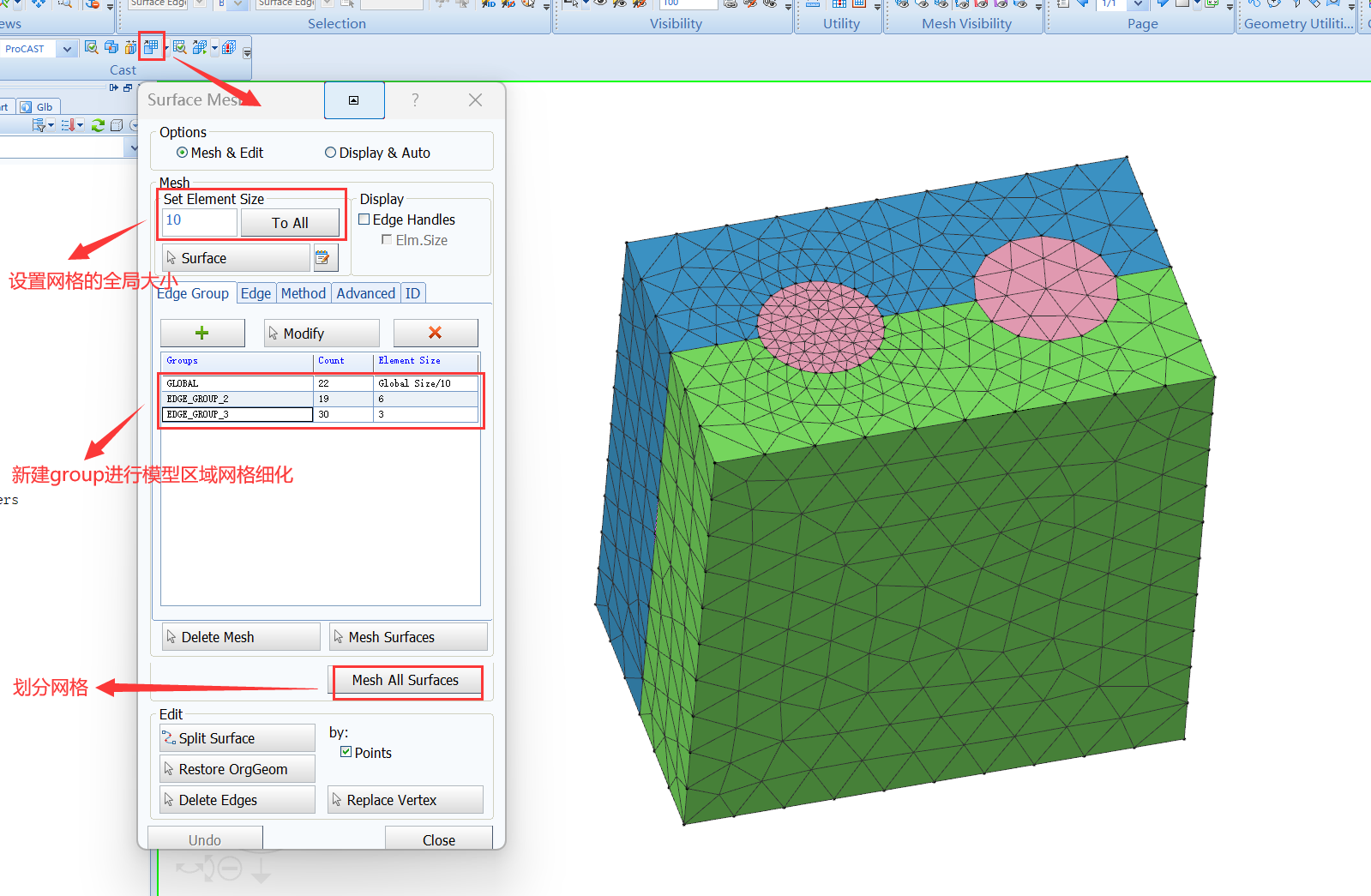

面网格划分。
面网格检查。使用Check Surface Mesh工具进行网格检查，点击Check。当控制台打印--------------Surface mesh is OK-------------信息时，表示网格合格。如果不合格，可以进行Auto Correct或者手动修改。
体网格生成。点击工具即可自动生成体网格。
网格导出。File/Export。

可导出ProCAST面网格.sm文件和ProCAST体网格.mesh文件。如果要继续进行procast仿真前处理，可直接另存为.vdb文件。

熔模精铸

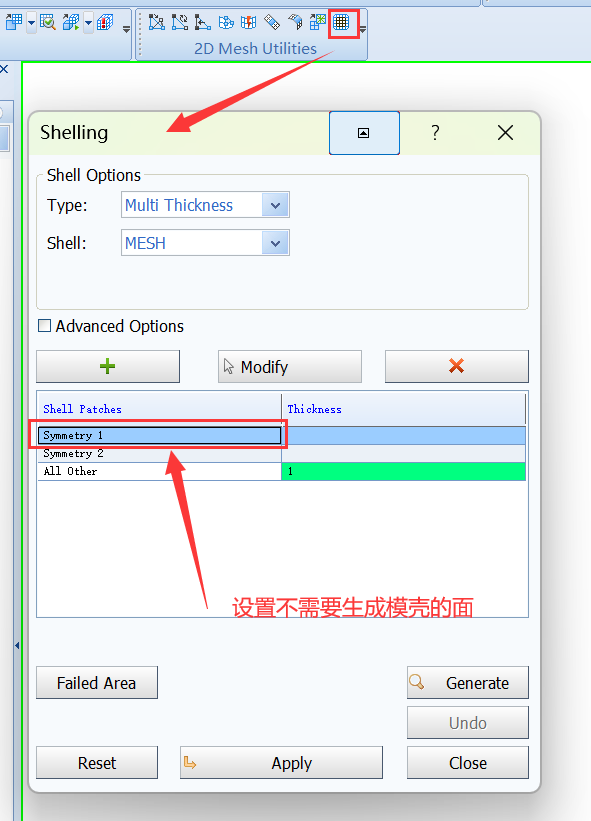

模壳生成。

Visual-Cast

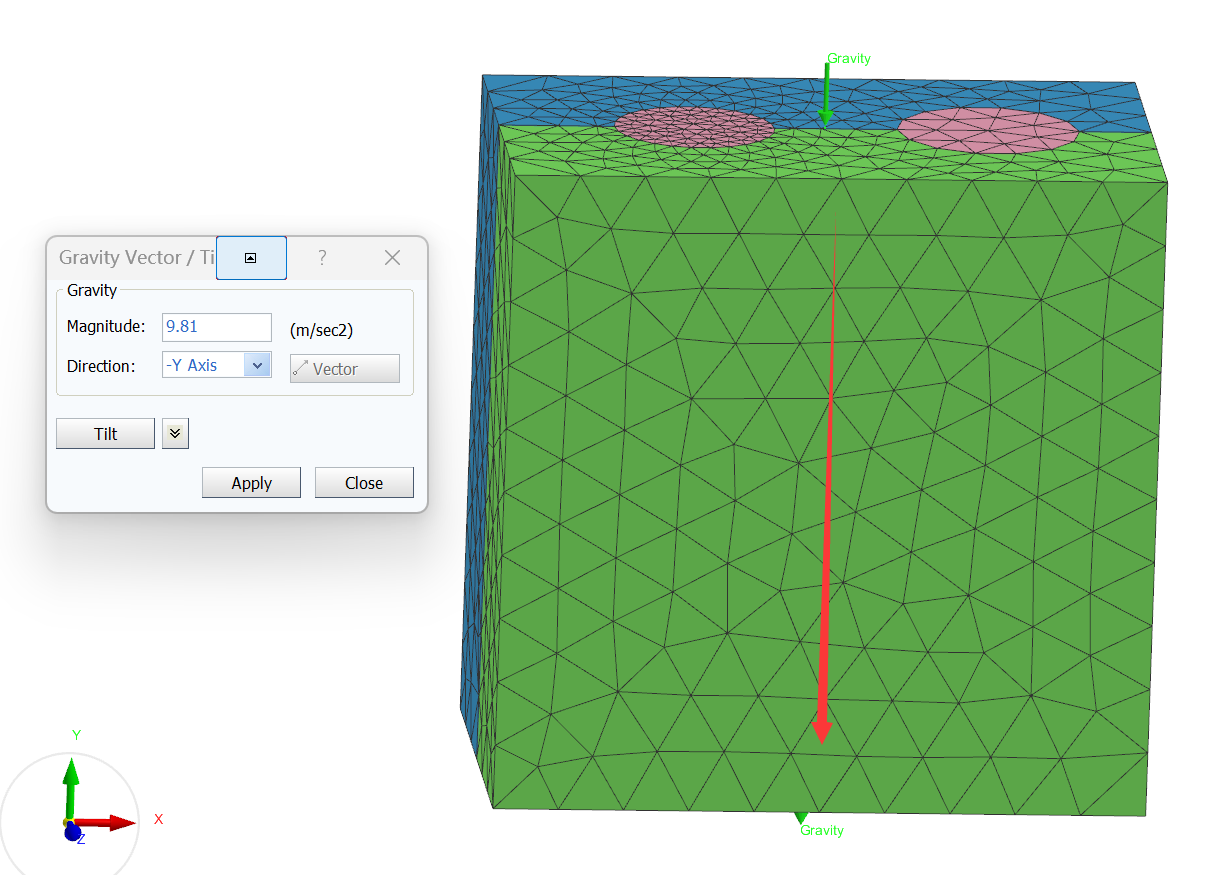

重力方向设置。visual-cast2021版本是当模型导入时自动会弹出重力方向设置窗口。如果没有，去点击Cast工具栏中的第一个图标设置即可。

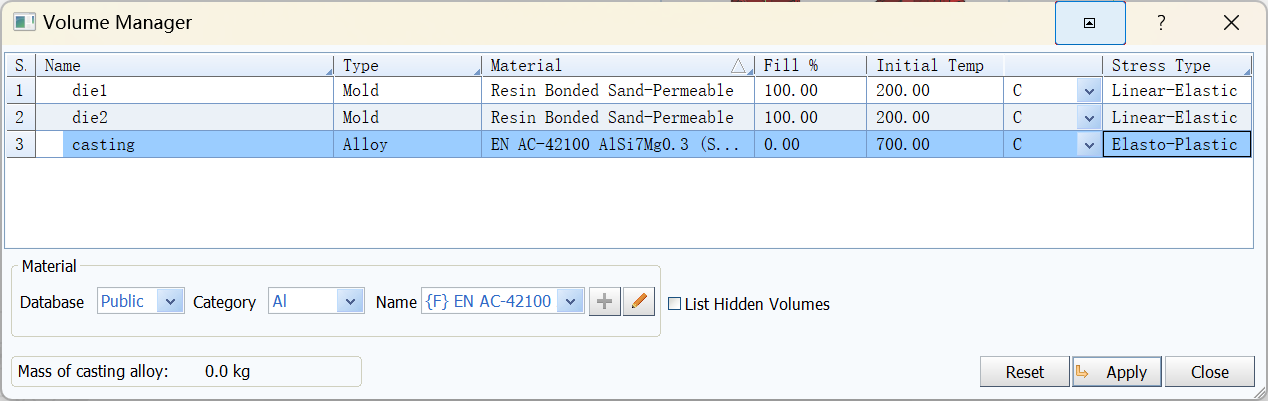

材料赋值。点击Cast工具栏中的第二个图标Volume Manager，此时，主要看Database能不能选择，且控制台有没有打印如下类似信息：

SQLITE_CANTOPEN[14]: unable to open database file D:\OneDrive\文档\VE\17_\VisualCast\companydata.mtxdb，这里原因是检测如下位置

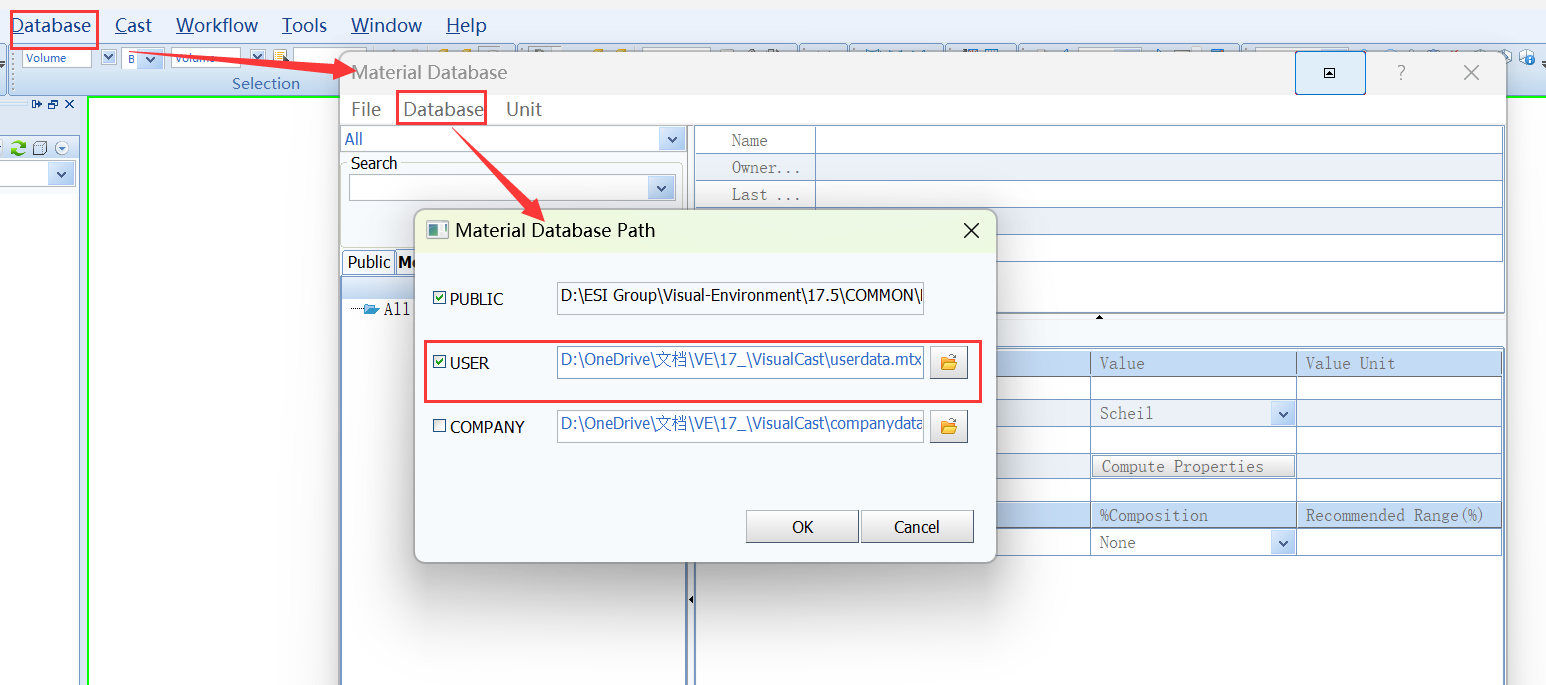

查看是否勾选了某个路径下不存在的数据库，图中USER数据库所指定的路径是错误的，故会报错，这里取消勾选，采用PUBLIC数据库。

要点如下：
- Type中模型一般选择Mold，铸件选择Alloy。
- 材料模型选用树脂砂，铸件选择合金。
- Fill表示初始状态，一般铸型是实体，为100%，铸件开始时是型腔，故为0%。
- Initial Temp初始温度，按照实际赋值。
- Stress Type应力类型，和应力计算有关。一般砂子选用线弹性模型，铸件选用弹塑性模型。

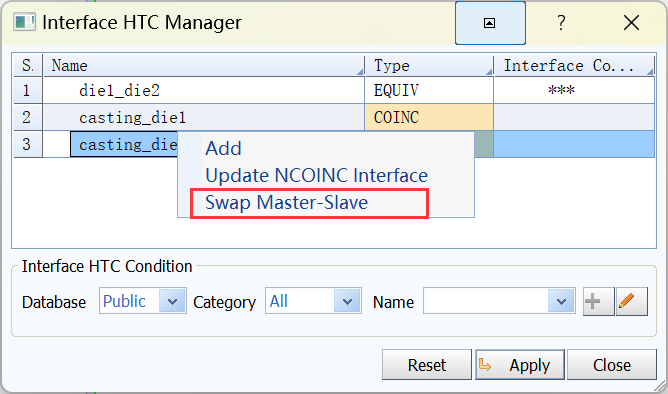

换热系数设置。Cast工具栏第三图标（或者右键编辑管理树视图中的Interfaces HTC）。其中相同的部分，如die1和die2的类型选择EQUIV，其他选择COINC。注意需要将Name中铸件和铸型的先后顺序改为铸件_铸型。

换热系数一列中，因为示例是砂子和金属，选择h=500（300~1000）。冷铁和铸件换热系数h=2000（1000~5000），高压铸造选择3000~3500。
仿真运行条件设置。

首先是边界换热Heat Exchange，右键选择新建，选择区域。

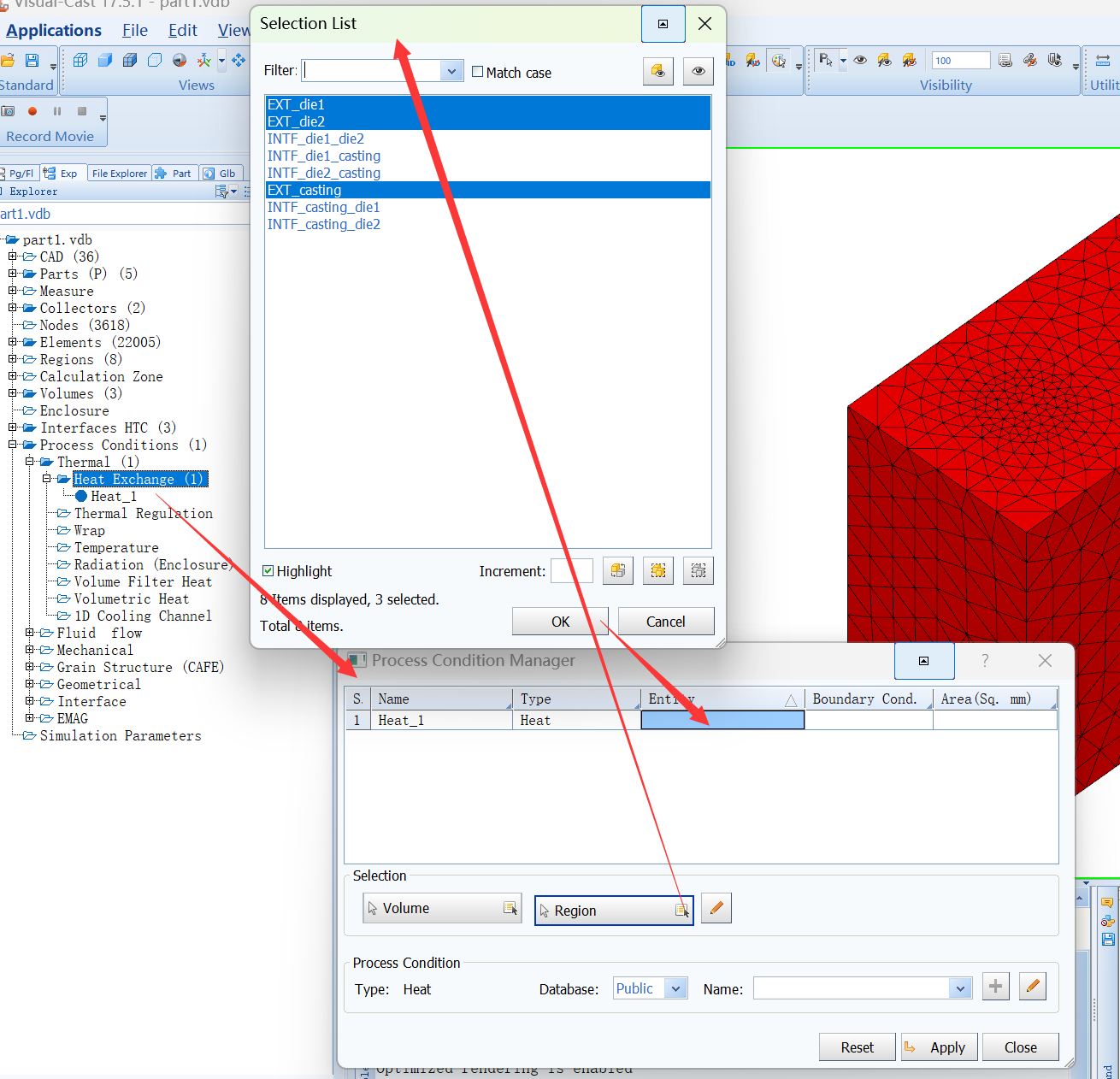

按照上图步骤，选中名称为EXT_*的区域（外表面），点击OK之后在点击Region旁边的绿色小箭头即可完成Entity的添加。Boundary Cond.根据示例情况选择空冷。

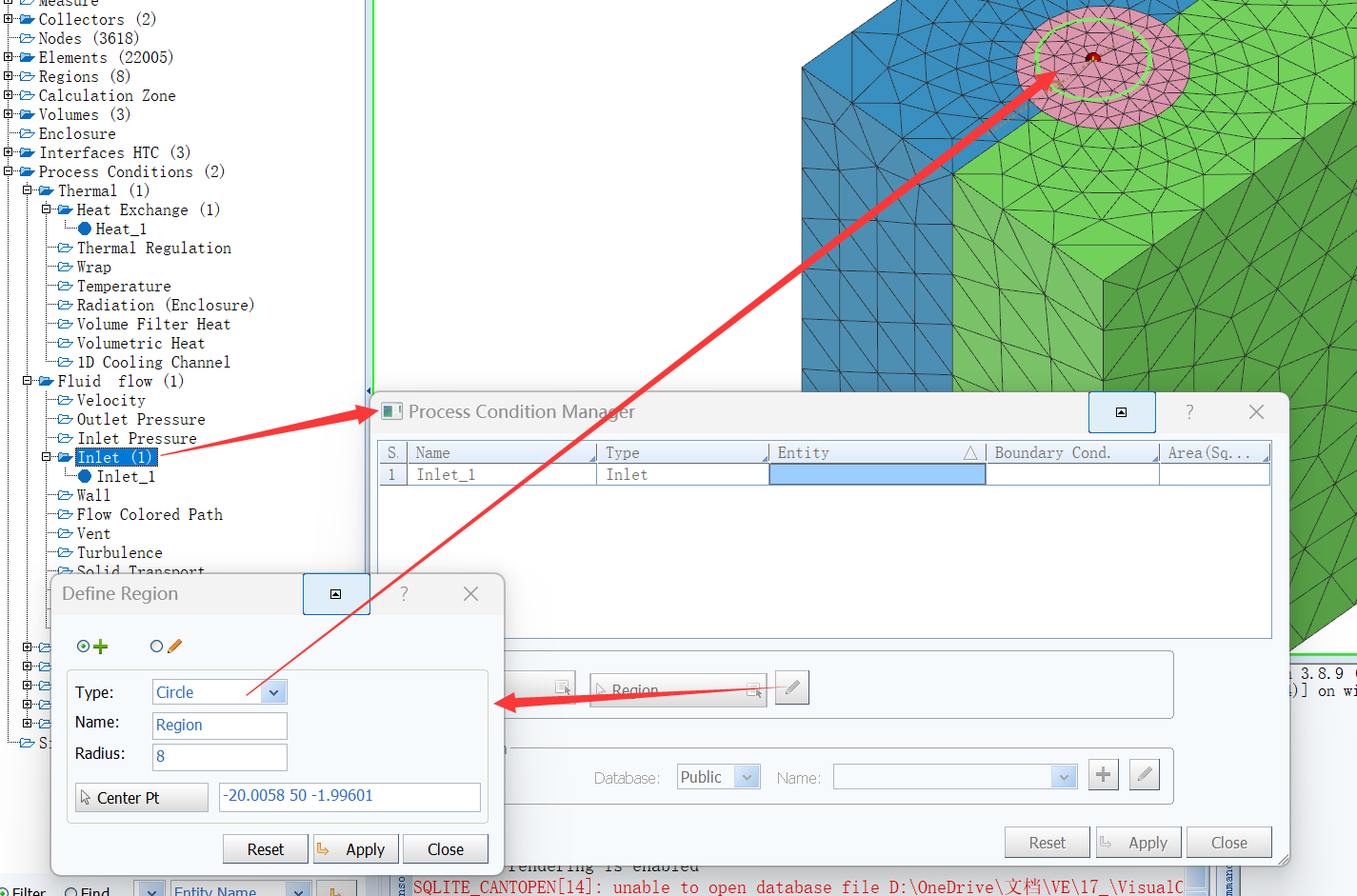

浇铸条件。新建Inlet，选择浇铸金属面截面。因为在Region中无法直接找出，使用铅笔图标手动进行选择。

选择完成后点击Apply。

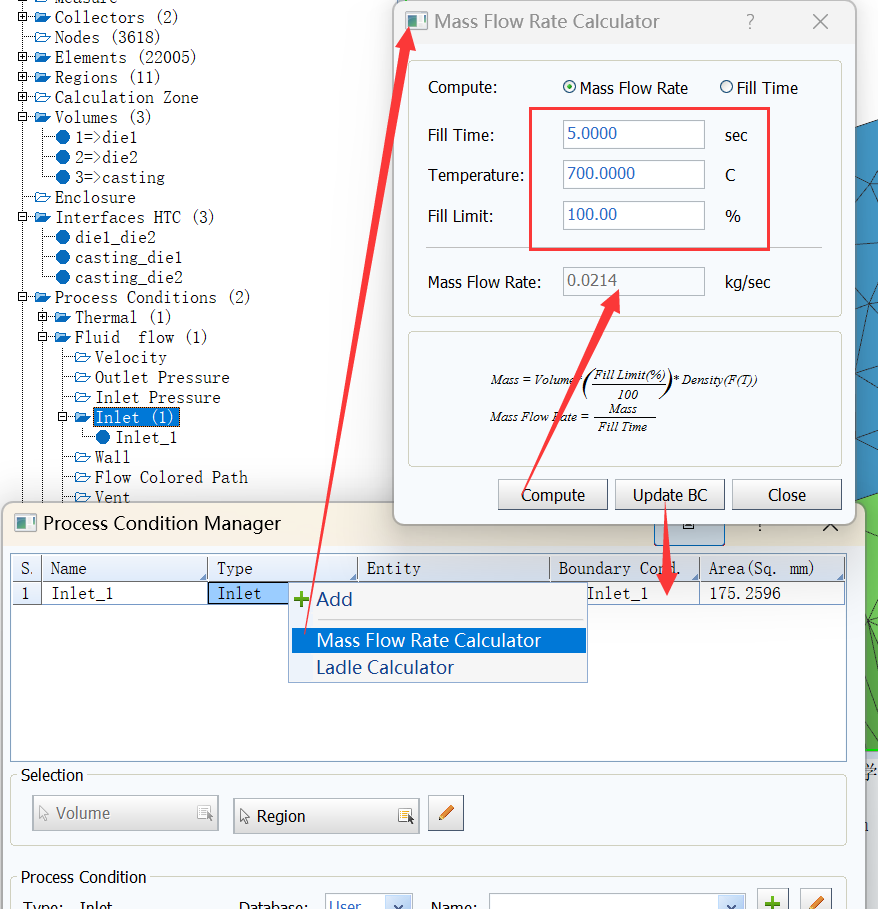

使用计算器，计算出BC并创建到边界条件一栏中。这里有个坑，因为user数据库会默认放到模型同目录下，路径包含中文可能会报错，导致创建的BC不能写入到用户数据库中，无法保存并应用。因此同样需要把该用户数据库文件路径改了才行。

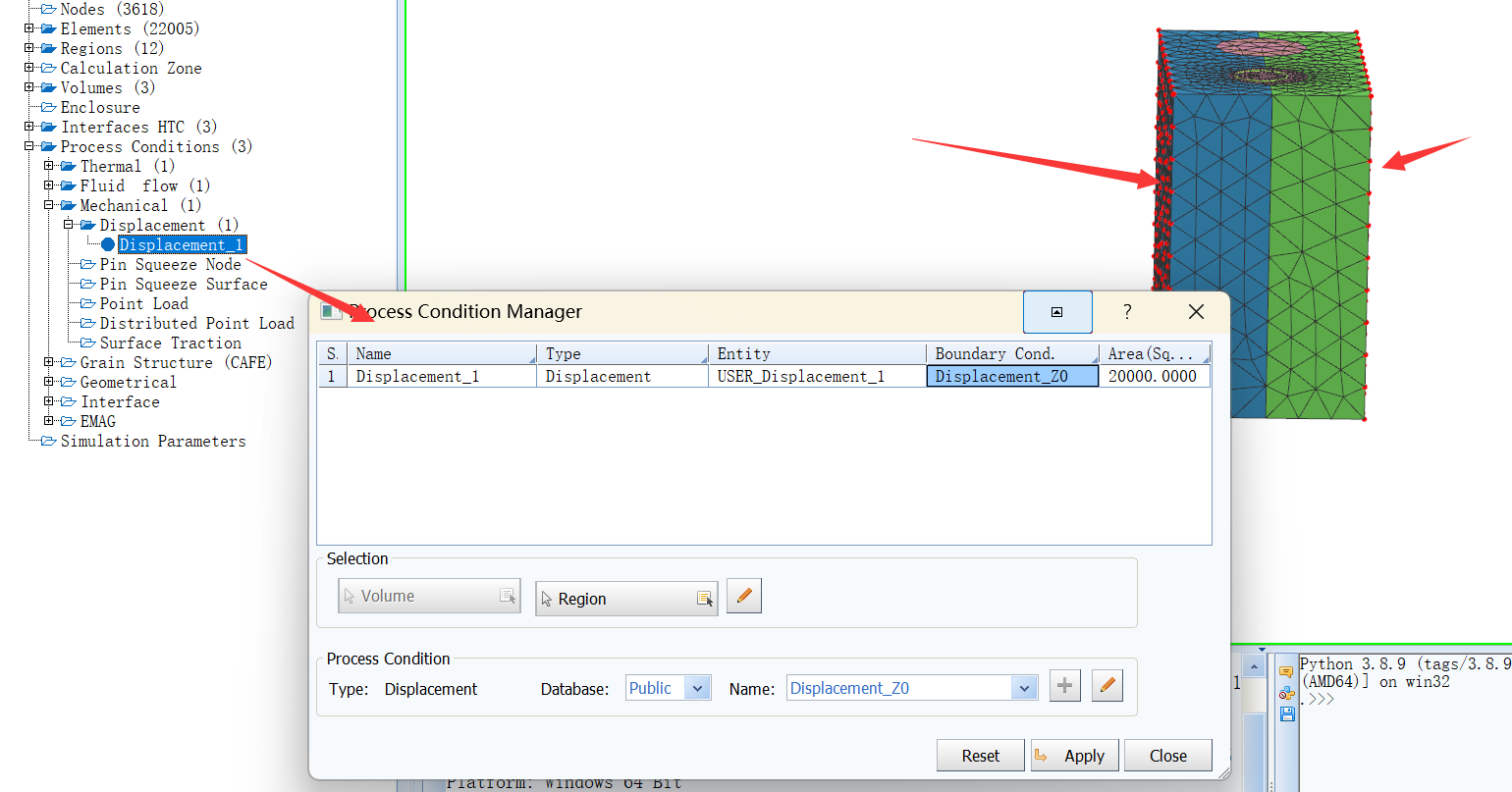

添加Displacement约束。如果需要应力计算，应当设置约束。

选择模型的两个侧面，BC选择PUBLIC数据库中的Displacement_Z0，表示Z轴方向约束。

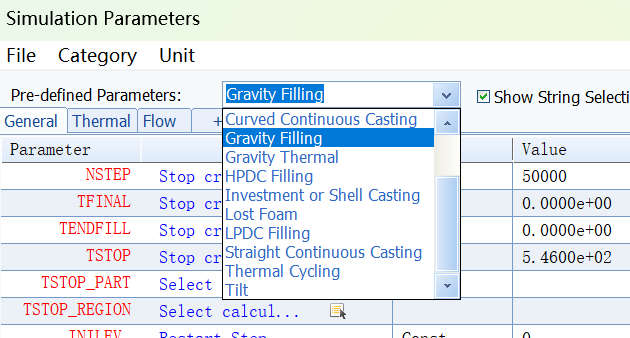

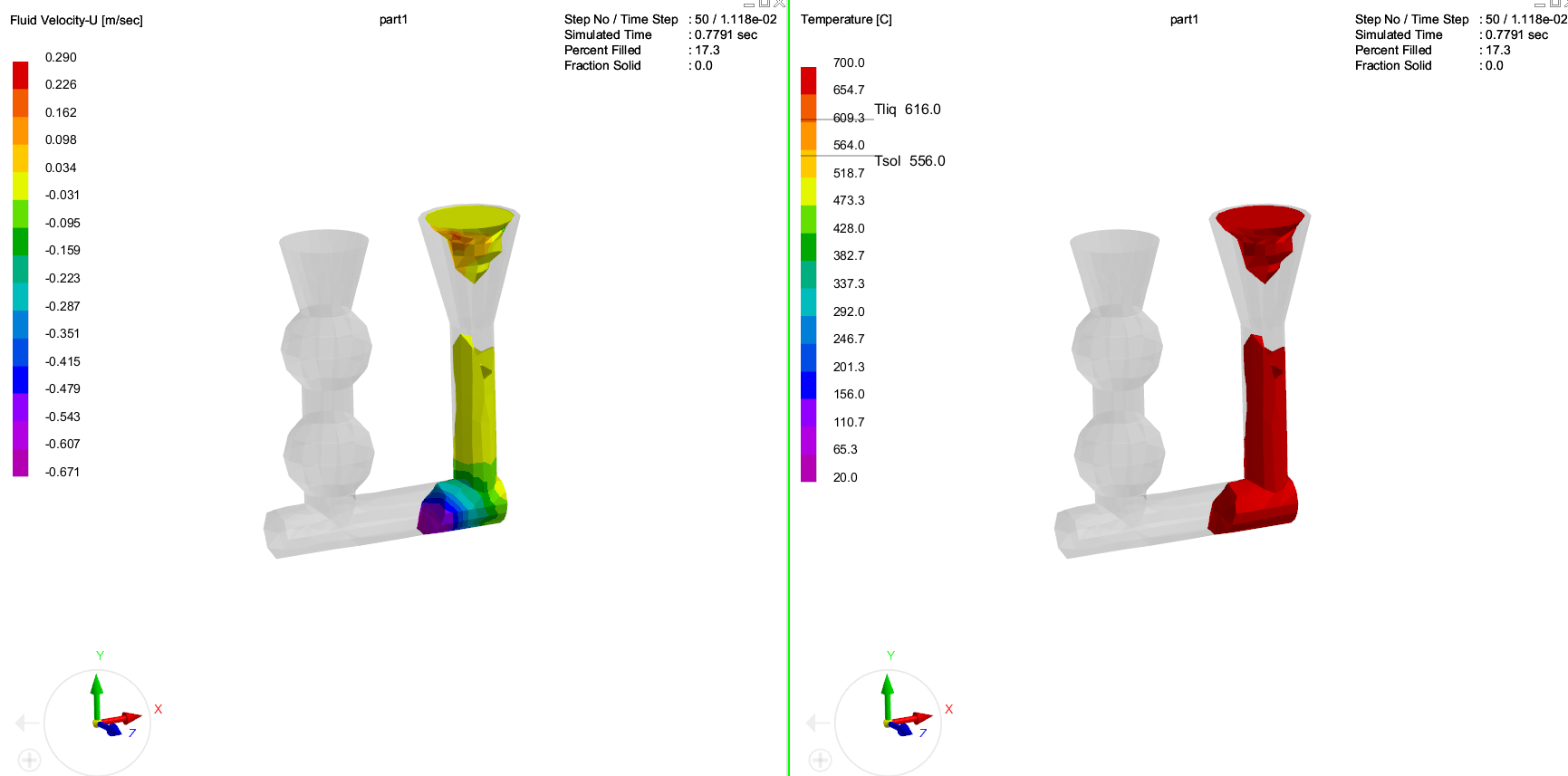

模拟参数设置。点击Cast工具栏第五个图标Simulation Parameters（或者在管理树中右键编辑）。首先选择预定义参数为重力充型。
