仿真输出运放电路Bode图（SIMetrix）

已于 2024-11-22 18:28:16 修改
阅读量588 收藏
点赞数 7
文章标签： 硬件工程 自动化
于 2024-11-20 23:55:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_39820504/article/details/143928376
版权

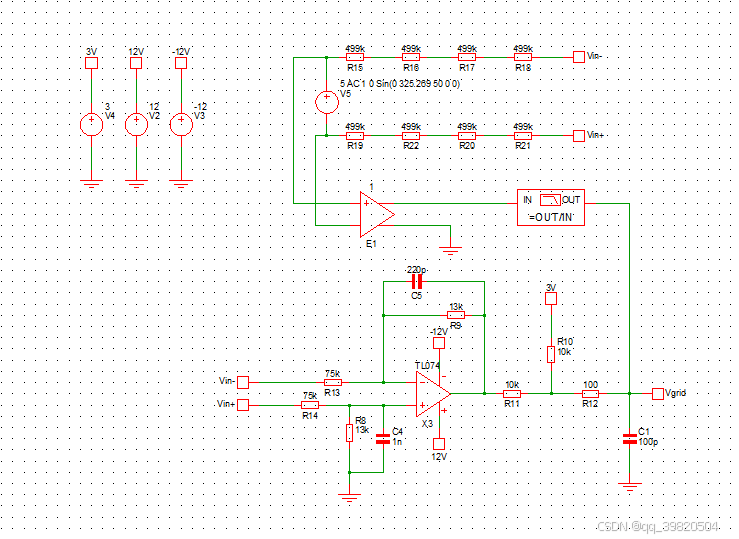

运放电路如下：

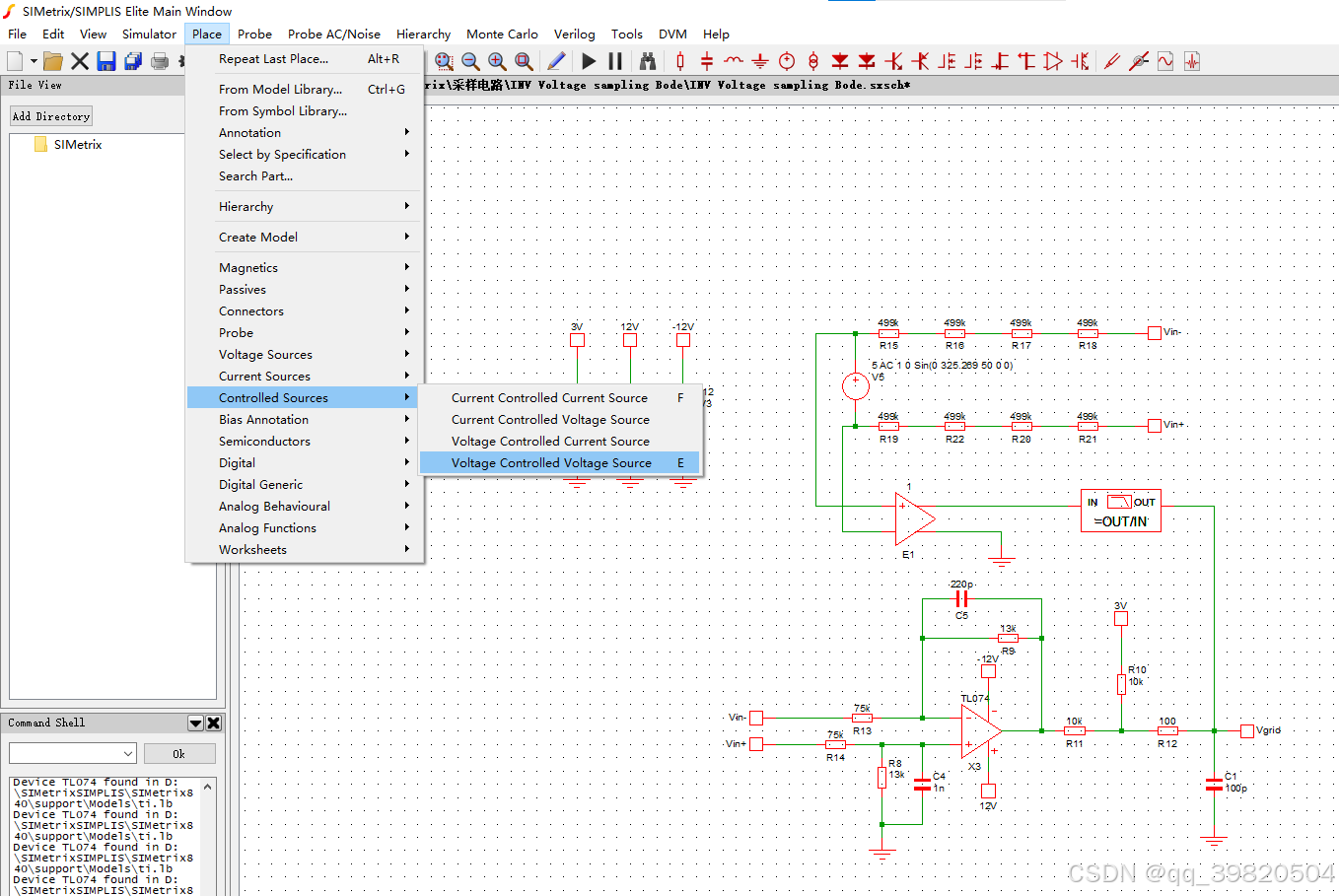

放置压控电压源

 放置Bode观察器

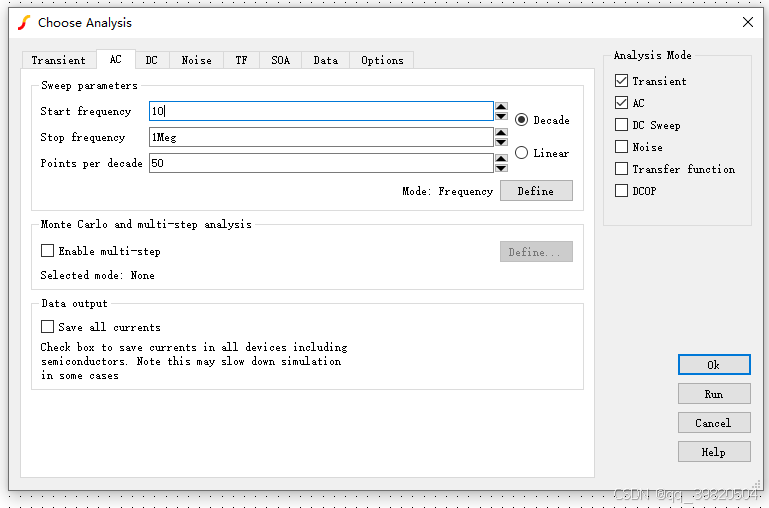

 仿真设置

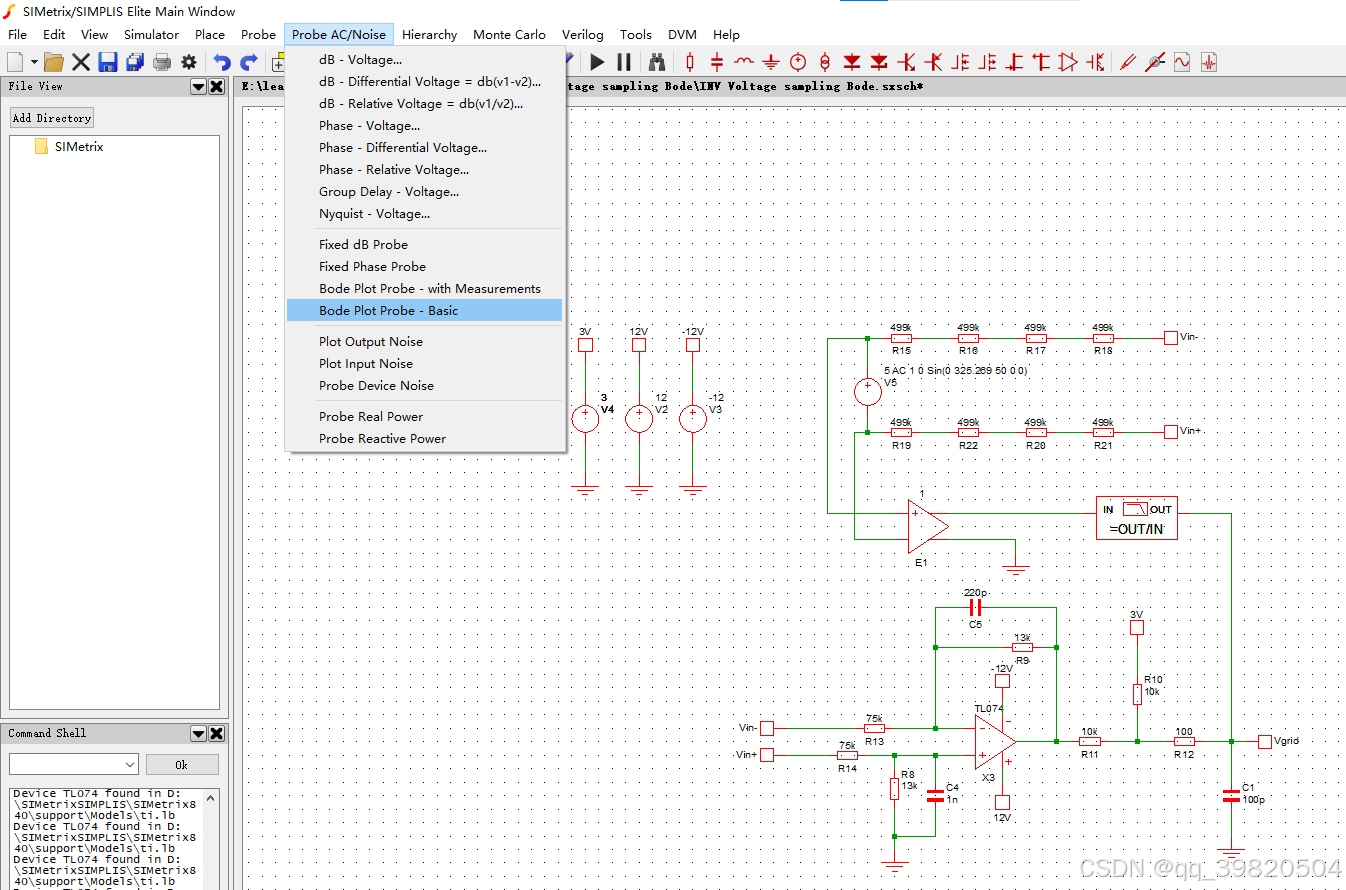

  输出Bode图
