【0Ω电阻】

0Ω电阻

---

前言

零欧姆电阻又称为跨接电阻器，是一种特殊用途的电阻，0欧姆电阻的并非真正的阻值为零，欧姆电阻实际是电阻值很小的电阻。并且此电阻有很多功能。
提示：以下是本篇文章正文内容，下面案例可供参考

一、0Ω电阻阻值大小

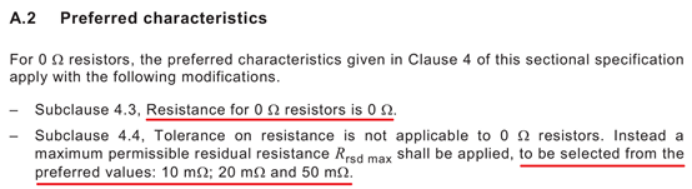

0Ω电阻的阻值是理论上是0Ω，但实际上，0Ω最大电阻偏差有三种可以选择，分别为10mΩ、20mΩ和50mΩ。
也就是说，0Ω电阻偏差可以允许有多种偏差，其偏差取决于电阻厂商做的是哪种偏差。

查看电阻厂商（如：罗姆、国巨、光颉的）普通0Ω电阻规格书，发现它们标注的0Ω电阻，最大阻值都是50mΩ。
由此可以得出结论：常用的普通0Ω电阻的阻值最大不超过50mΩ。

二、0Ω电阻的过流能力

罗姆、国巨、光颉三大厂家的普通0Ω电阻额定电流如下：

从上图可以看出，三大厂家的0Ω电阻的额定电流还是略有差别的。我建议综合各家的、按照最小值来选，这样就不论什么品牌，都不会超出规格设计了。

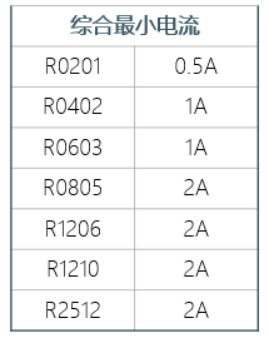

额定电流综合之后的表格如下：

我们看到，常规的电阻的电流都不大，按照综合后的最小值来选的话，最大的也就2A。如果设计电路时发现，需要用3A或4A的0Ω电阻。此时可以用2个0Ω电阻并联起来增大电流。
从上图可以看出一个问题，封装变大了，但过流并没有增加呢？例如，0805和1206都是2A，在这里额定电流虽然没有增加，但瞬间电流承载能力变大更大了。如果你打开国巨的电阻规格书，就会发现它写了两个参数，一个是额定电流，另一个是最大电流。额定电流都是2A，但最大电流0805是5A，1206是10A。

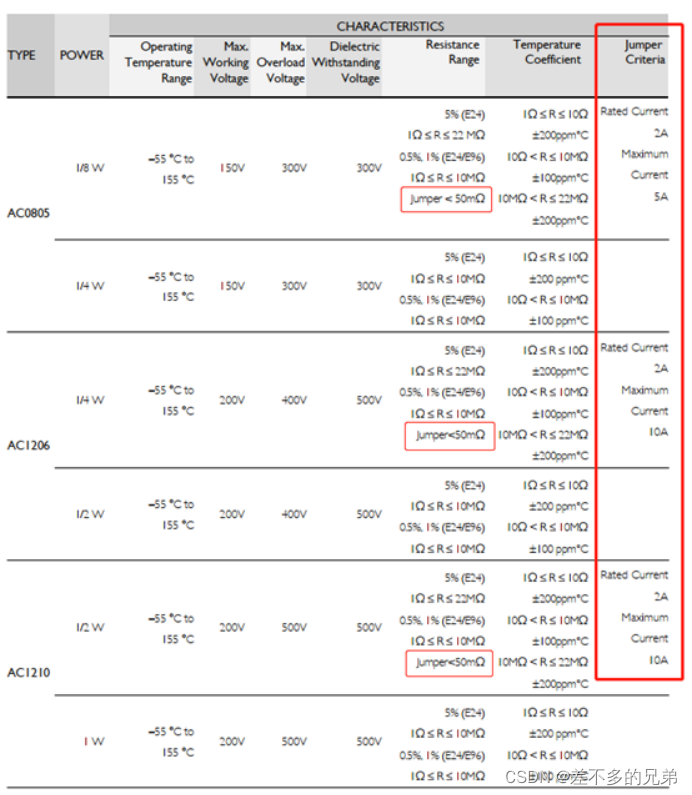

下图某厂商规格书

三.特殊大额定电流的0Ω电阻：

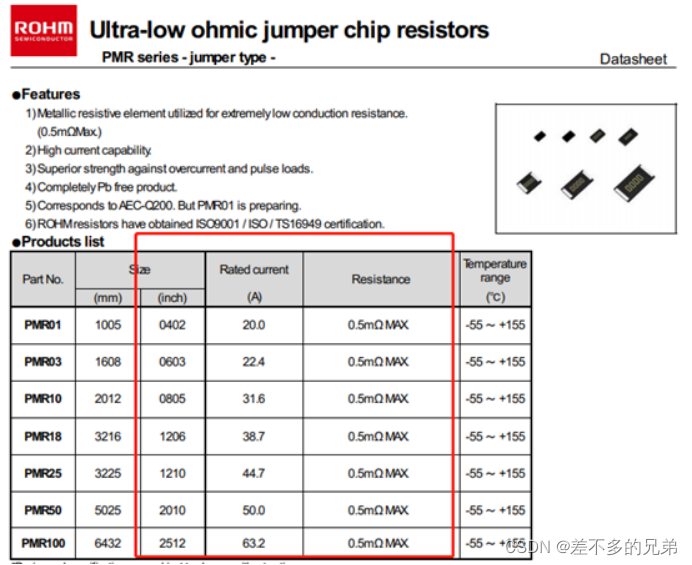

如果是更大的电流，也是电阻可选的。不过，这些电阻就不常规了，比如这个罗姆的超低阻值电阻，最大阻值0.5mΩ，小了100倍，额定电流更是达到了20A+，但是价格比较贵。

四.0Ω电阻作用

兼容
在设计PCB板时如果没有考虑到兼容性问题，在调试阶段可能会有不小的麻烦。

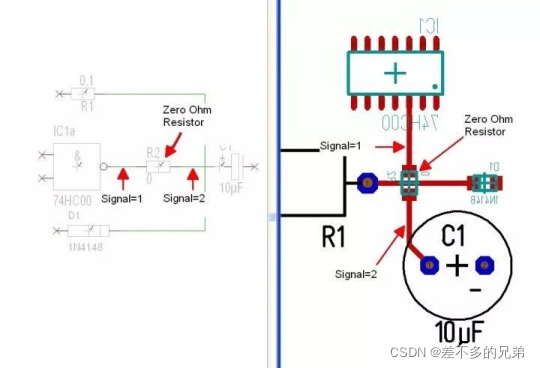

比如芯片某引脚既能驱动蜂鸣器，又能驱动LED。此时可以通过焊接零欧电阻，来决定驱动蜂鸣器还是LED。

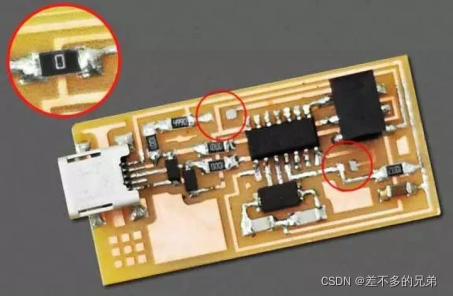

巧用0Ω电阻设计PCB板
许多硬件初学者看到PCB板上用到0Ω电阻时，往往就会一脸懵圈，他们经常会问：既然这玩意儿里面啥也没有，干嘛还要用它？
其实，0Ω电阻的用处可大了，如果用好它，可以极大地方便PCB板的设计和调试。下面，我们就来简单说说0Ω电阻的作用。
例如，老板出于成本的考虑，让你设计一个单面板，也就是说，元器件的安装及走线都只能在一面，你最头疼的是有些线实在走不过去，必须跨线连接，打俩孔用跳线？如果在研发的时候，这种方法还是可以的，但有一天你的设计变成了产品，需要大批量生产，机器折腾起跳线来要比放置一个电阻麻烦的多，这时候0Ω电阻就能帮你大忙了！根据你的空间，可以选用0805、0603或0402的电阻。

调试时的前后级隔离
如果你的设计是新的，对PCB板上很多部分的功能以及能够实现的性能还不确定，拿回板子来将会面临一场惊心动魄的调试，debug的一个重要原则就是把问题限定在最小的范围内，因此多块电路之间的隔离就非常重要。
在调试A电路时，你不希望B电路的工作影响到你的调试，那么最好的方式就是断掉它们之间的连接，而0Ω电阻就是一个最好的隔离方式！
调试的时候不焊接，等调试完成确认这部分电路没问题了，就可以将0Ω电阻安装上。当然，在最终的产品中可以彻底去掉。

测试电流用
如果你想测试某一路的电流大小，一种方式是通过电压表测量该通路上某电阻两端的电压（确保电压表的内阻不要影响到测量的精度），通过欧姆定律就可以计算出该路的电流。
另一种方式就是直接将电流表串在该回路上，因此在该电路上可以放置一个0Ω电阻，测量电流的时候用电流表两端代替该电阻，等测量完毕就能将该电阻安装上了。
给自己调试带来灵活性
可以预留各种可能性，根据实际的需要进行选装不同的电阻，它可以替代掉跳线，避免了跳线的钻孔、安装占用比较大的空间，而且跳线也会引起高频干扰。
比如，PCB板上设计有低通滤波器，如果发现最终不需要或者一开始调试的时候没时间调试低通滤波器，但又必须让信号流通过去，可以用0Ω电阻来代替原来设计中的电阻/电感，而不安装电容。在匹配电路参数不确定时，以0Ω电阻代替，实际调试的时候确定参数再以具体的数值的元器件来代替。
**用于信号完整性的模拟地和数字地的单点连接 **
在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接，可以避免模拟电路和数字电路在工作时电流信号相互干扰。但是，在板级上地线最后通常是连接在一起的。此时，让模拟地和数字地先经过零欧电阻再连接在一起可以起到一定的隔离作用。另外，这样做还有个好处就是，地线被分成了两个网络，在大面积铺铜等处理时，就会方便得多。附带提示一下，这样的场合，有时也会用电感或者磁珠等来连接。

抑制电路噪声
零欧电阻能够抑制环路电流，从而抑制噪声。零欧电阻在所有频带上其实都起到衰减噪声的作用。
提高可靠性、安全性
零欧电阻可代替插针、拨码开关。
在高速电路中，空置的插针相当于天线，容易使信号受到干扰。
拨码开关有拨乱的风险，导致电路出错。
所以，为了提高可靠性、安全性，可使用零欧电阻来代替。
充当电容或电感
在高频信号下，充当电感或电容。
在高频电路系统中，零欧电阻与外部电路特性匹配情况下可以充当一个小的电容或者电感。比如地与地之间，或者电源和芯片引脚之间加零欧姆电阻，可以解决EMC问题。
