1、图灵机的概述
图灵机（Turing machine）是一种理论计算模型，由英国数学家阿兰·图灵（Alan Turing）于1936年提出。它被用来研究计算过程的基本性质和计算理论的极限。图灵机被认为是现代计算机的理论基础。
1.1图灵机的组成部分：
- 无限长的纸带： 纸带被划分成一系列的方格，每个方格可以包含一个符号（例如0或1），纸带既可以向左也可以向右移动。
- 读写头： 读写头可以在纸带上移动，读取或写入符号。
- 状态寄存器： 状态寄存器存储着图灵机当前的状态。状态是有限的，可以是预定义的某一个状态集合中的一个。
- 状态转移函数： 这是一组规则，决定了图灵机在给定状态和读取到的符号时如何行动。规则包括：
- 写入符号
- 移动读写头（向左或向右）
- 进入下一个状态
1.2图灵机的运行过程：
- 读写头读取纸带上的当前符号。
- 根据当前符号和当前状态，查找状态转移函数，决定接下来要执行的操作。
- 执行操作，更新纸带上的符号，移动读写头，更新状态寄存器中的状态。
- 重复上述步骤，直到达到某个停止状态（如果有的话）。
图灵机的主要意义在于它能够模拟任何计算过程，因此被称为通用图灵机（Universal Turing Machine）。任何可以被计算的问题，理论上都可以由图灵机来解决。这使得图灵机成为计算理论中的一个重要工具，用来定义和研究可计算性、算法的复杂性以及计算的极限。
2、平衡三进制图灵机的感想来源
平时就喜欢逛blbl看看科普视频，是《苏联的三进制电脑》差评君写的，好像是几年前的视频了，那时就想那么厉害的东西没了真可惜，后面又看到很多人去辩论，呈现两边极化的现象，可见都没见过这东西，真不好评价。后面又详细的查了一下前苏联的资料，发现这东西是真的有趣，还发现很多人都想重新将这三进制计算捞回来。
但是，三进制是它的优点也是它的缺点，自然界中太多都是两态的，如何做到三种稳定的状态是个问题，原生的三进制比二进制每1位多一状态，也就说信息密度更大，同时算的也多，理论上讲会快1.6倍左右，能实现所使用的零件也会更少，但前提是能实现，反正现在没人实现。
2.1平衡三进制的模拟
因为硬件发展不起来，所以就不会有相应的系统与软件，就形成不了生态，简单来说，平衡三进制计算没戏，处非有研制硬件出来，而我又太想知道前苏联的三进制是怎样的，所以走了模拟一条路，虽然性能肯定不如原生的三进制计算机，但能先将它重现出来，后面如何优化，那就是后面的事了。
道家说“道生一，一生二，二生三，三生万物”，儒家有“三人为众”及“三人行必有我师”，可见“三” 在我国传统文化中有着崇高的地位，现在就是二生三，用二进制来模拟三进制，如果能跑起来就会有优化的空间，从而不断的叠代，就像一个观点，人工智能不管你用的是什么进制，它的关键是你用的是什么样的算法。
2.2平衡三进制的二进制转述
先看这有关三进制计算实现的一些猜想！，现在就是这样子弄；对于理论满分但从未实操过人来说，想在二进制的硬件上尽可能的高效的模拟平衡三进制，这就目前的最优法；虽然说弄出来的机器可能比原来的二进制效率还低，但是它能跑呀，如果硬件发展起来，那就可以替换，直接完成一波反超。
二进制的1位，称为bit，可以表示0或1，然后8个bit表示1个字节(byte)；相应的平衡三进制也这样的设定，1位三进制位，称为trit，可以表示T(-1)、0、1，然后6个trit表示1个三进制字节tryte；要用二进制的数，模拟平衡三进制的1位三进制位，至少要用2bit，所以在本文中：2bit=1trit；这种方法是可以跑来的，我已经用这种方式在图灵游戏中成功构建出平衡三进制全加法器，就是下图这样子的：
2.3平衡三进制的二进制编码
使用的二进制编码为：T(00)、0（01或10）、1（11），这种方式的编码是我试了很多方案得到的最优解，这样的编码方式能极大的简化硬件的设计，对于0它为什么会有两个编码，最开始是不知道用那个好，图省事就放一起了，后面发现这两个放一起确实很好用，所以就固定一起了，平衡三进制最重要的一点就是对称，这就很平衡三进制了。
也可以用非位置化系统来解释，00得为0、01或10得为1、11得为2，刚好是0、1、2是标准三进制的表示，转成平衡三进制就是T、0、1，再看看这文章：有趣的平衡三进制！！！，看平衡三进制的逻辑门部分，用什么样的编码方式能最简化表示，很多次尝试下来，就是上面的编码方式，先看下图：
举个逻辑与为例子：
- 当T(00)与T(00)时，两个二进制的AND门，得到结果为T(00)
- 当T(00)与0(01)时，两个二进制的AND门，得到结果为T(00)
- 当T(00)与1(11)时，两个二进制的AND门，得到结果为T(00)
- 当0(01)与T(00)时，两个二进制的AND门，得到结果为T(00)
- 当0(01)与0(01)时，两个二进制的AND门，得到结果为0(01)
- 当0(01)与1(11)时，两个二进制的AND门，得到结果为0(01)
- 当1(11)与T(00)时，两个二进制的AND门，得到结果为T(00)
- 当1(11)与0(01)时，两个二进制的AND门，得到结果为0(01)
- 当1(11)与1(11)时，两个二进制的AND门，得到结果为1(11)
基本上没有问题了，但注意了0有两个编码，第五条，当0同时为01或10时，得到结果正确，但一个是01另一个是10，得到结果就是T(00)了，所以这种情况要单独处理，只要处理了0与0的情况，只一个或输出01或10即可，这样就得到了一个平衡三进制的与门了。
同样的用两个或门、两个或非门、两个与非门，同样可以得到剩下的三个表，非门也很简单就是每一位取反，T(00)取反得1(11)、1(11)取反得T(00)、0(01)取反得0(10)，看0它有两个编码的好处就体现出来了，量子计算机有叠加态，那三进制计算的0有两个编码(状态)也是正常的，就像它的布尔值：FALSE(T)、UNKNOWN(0)、TRUE(1)，T表示假，0表示“二者”，1表示真。
3、平衡三进制基础门的构建

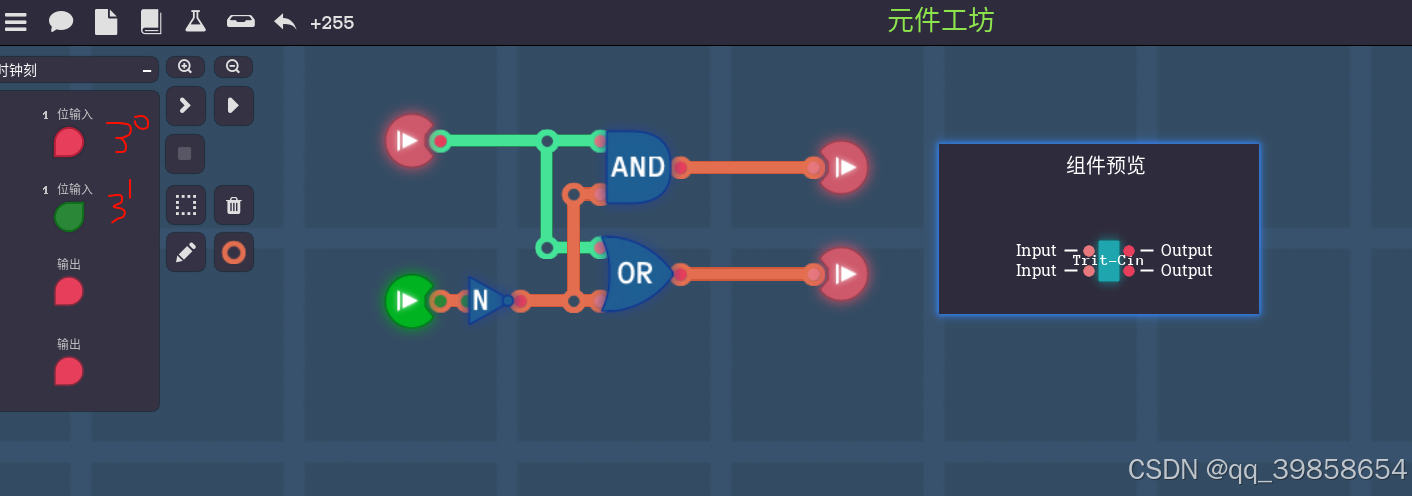

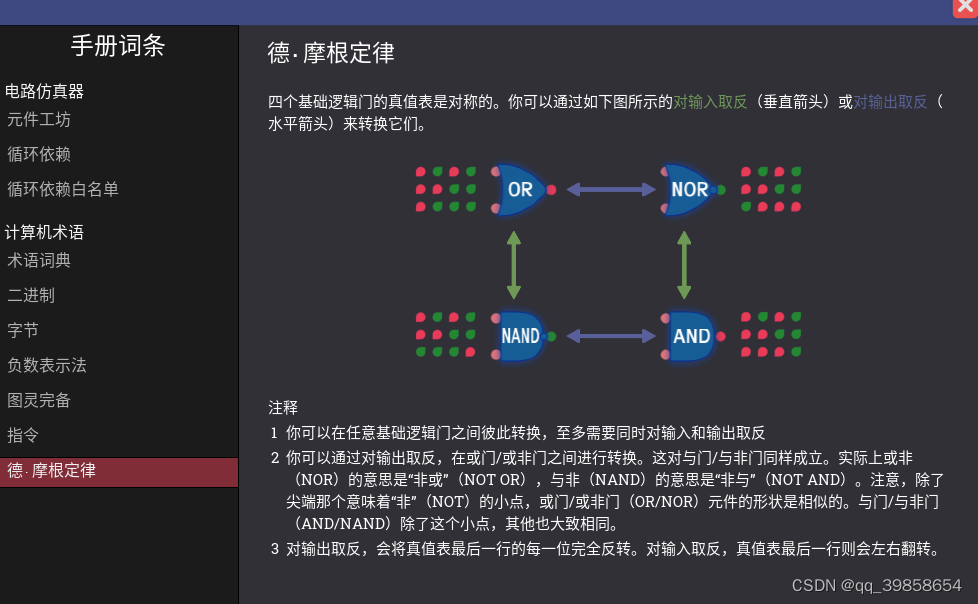

先看上图，这个定律在二进制是管用的，也就是可以取反输入或输出就转换门的类型，然后我用上述二进制构建出来的平衡三进制门，也是管用的这没有想到吧，这是用二进制模拟的三进制，低层仍是二进制，但逻辑是平衡三进制，所以说原生的平衡三进制也是管用的，这个定律在平衡三进制上得到了扩展。

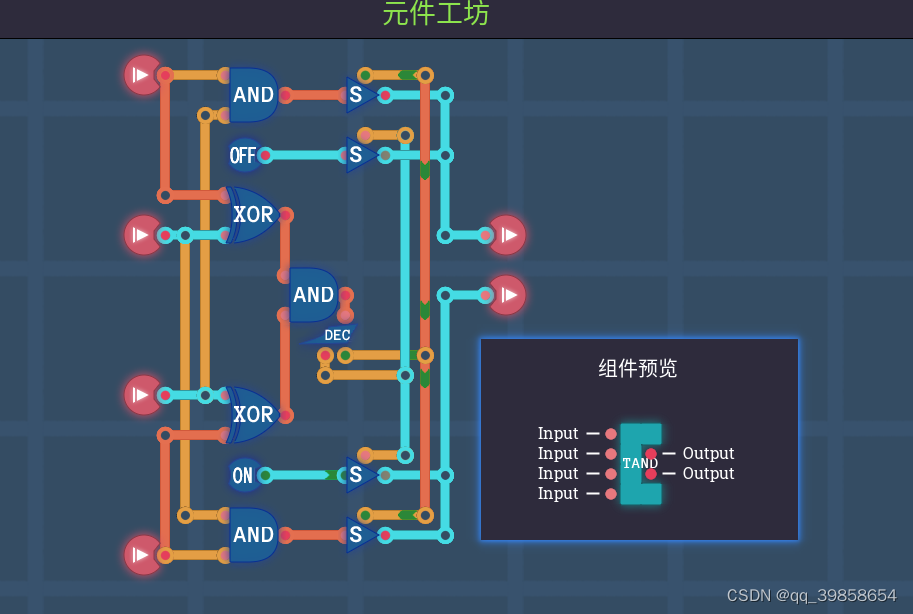

3.1平衡三进制逻辑与门

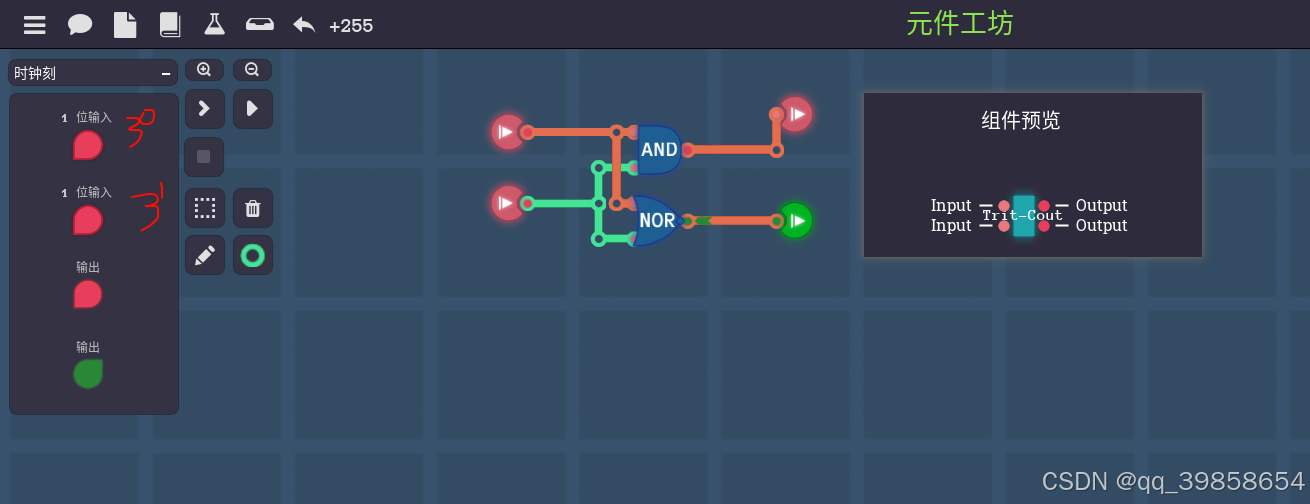

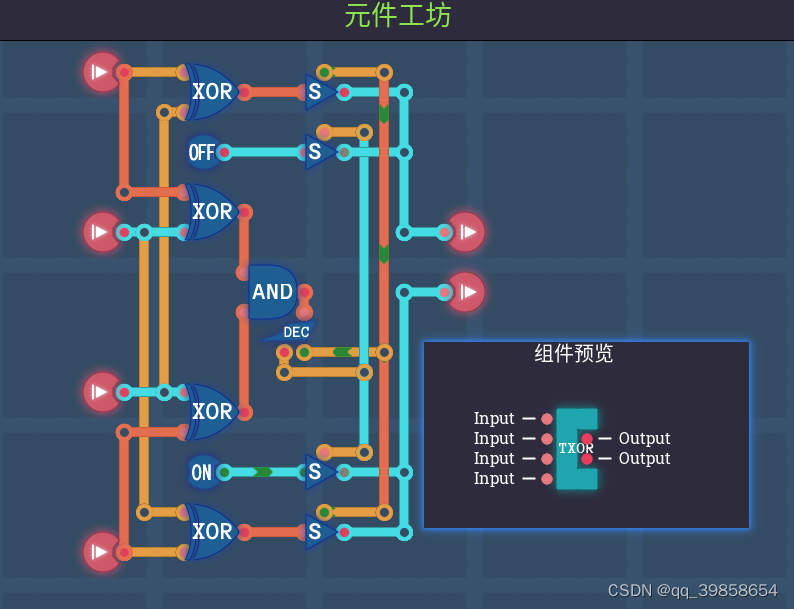

如上图所示，用上面的编码方式，只用了两个二进制的与门就完成电路的大部分逻辑的构建，其中的两个XOR与AND，是为了检测双0的输入情况，如果是双0输入则默认输出01，其它输出两个二进制的与门的结果。

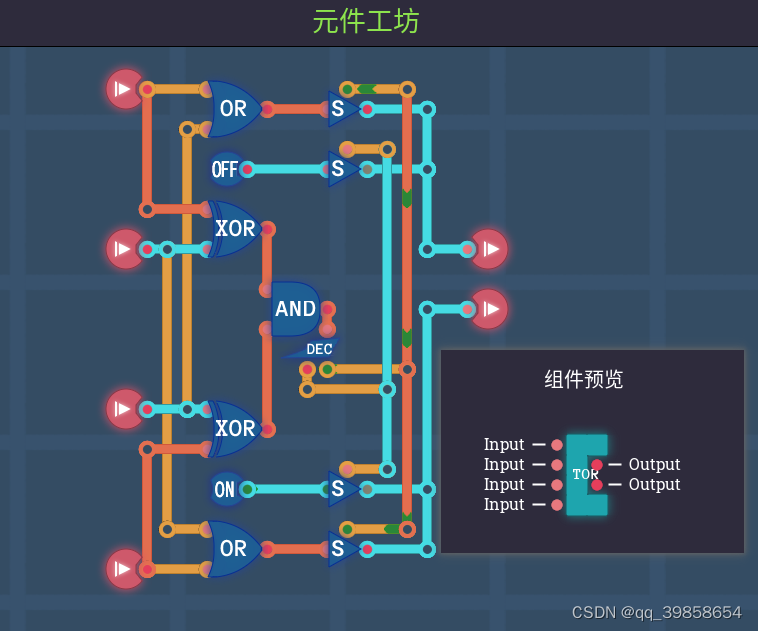

3.1平衡三进制逻辑或门
如上图所示，电路并没有大的改变，只是将两个二进制的与门，换成了两个二进制的或门，就是那么简单，得到了平衡三进制的的或门(TOR)，剩下的TNOR(或非)、TNAND(与非)、TXOR(异或)、TXNOR(同或)同理可得。

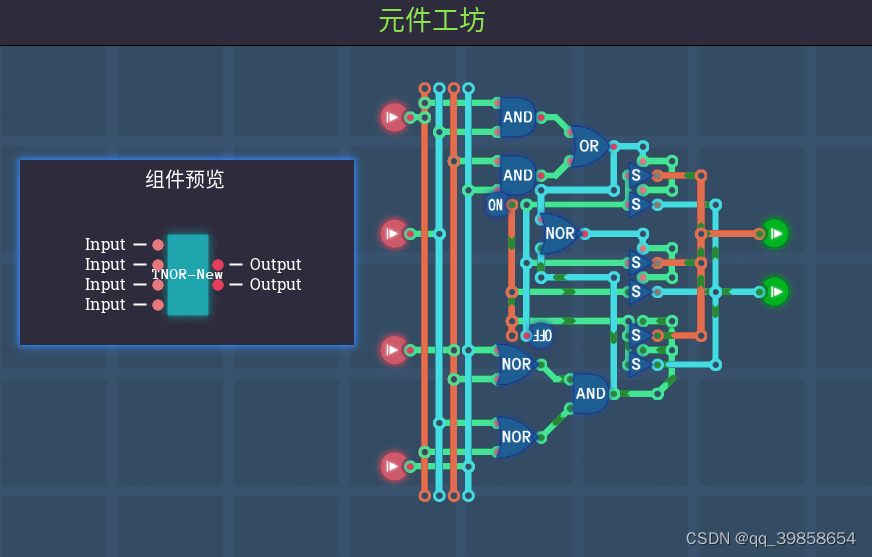

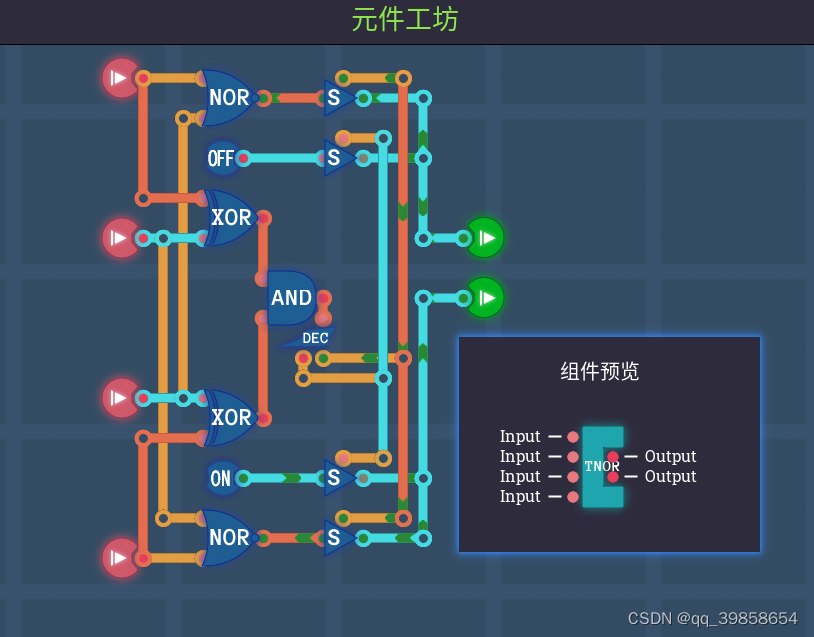

3.3平衡三进制与非门、或非门

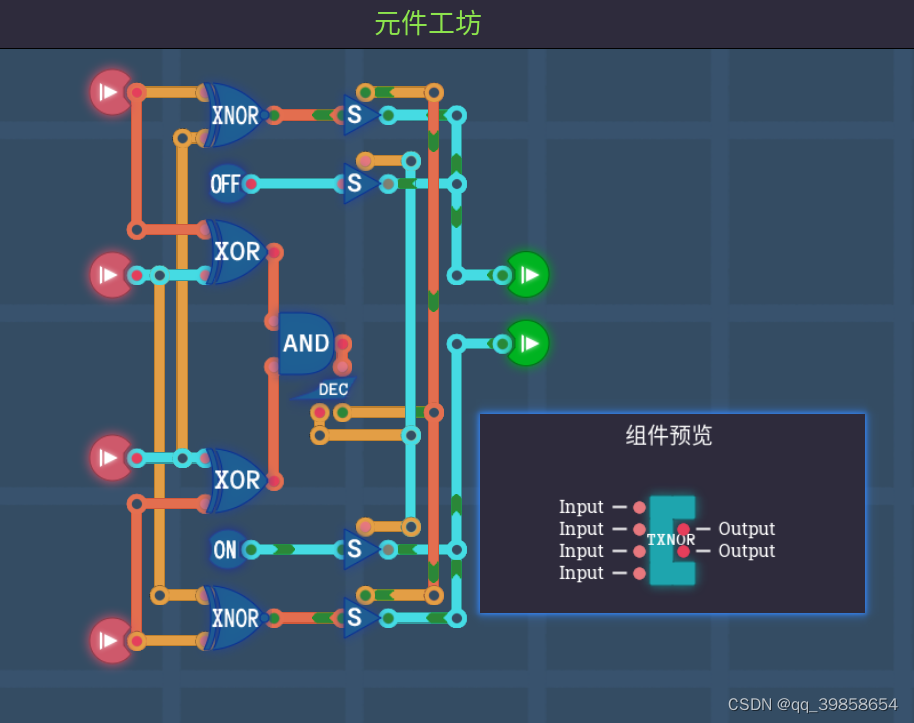

3.4平衡三进制异或门、同或门
3.5平衡三进制摩根定律的应用

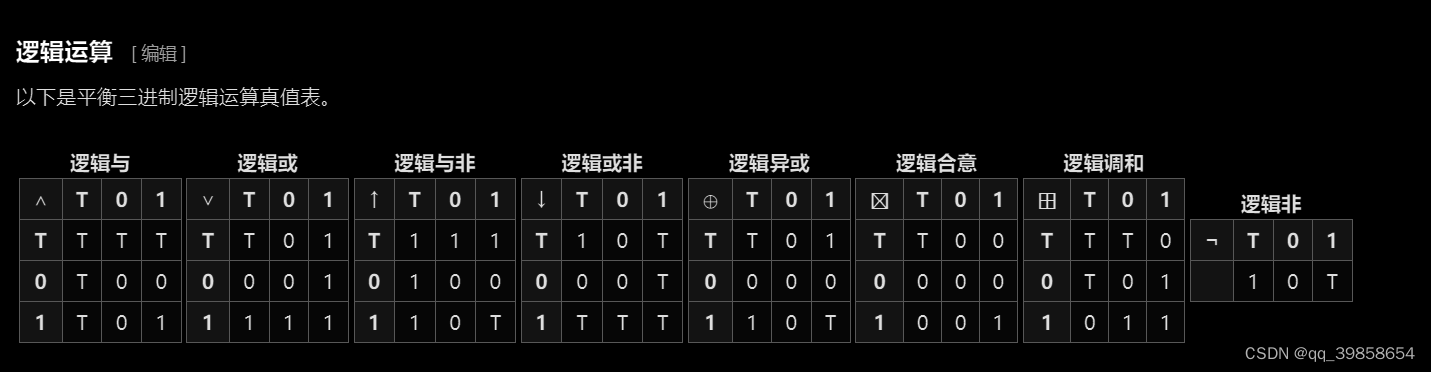

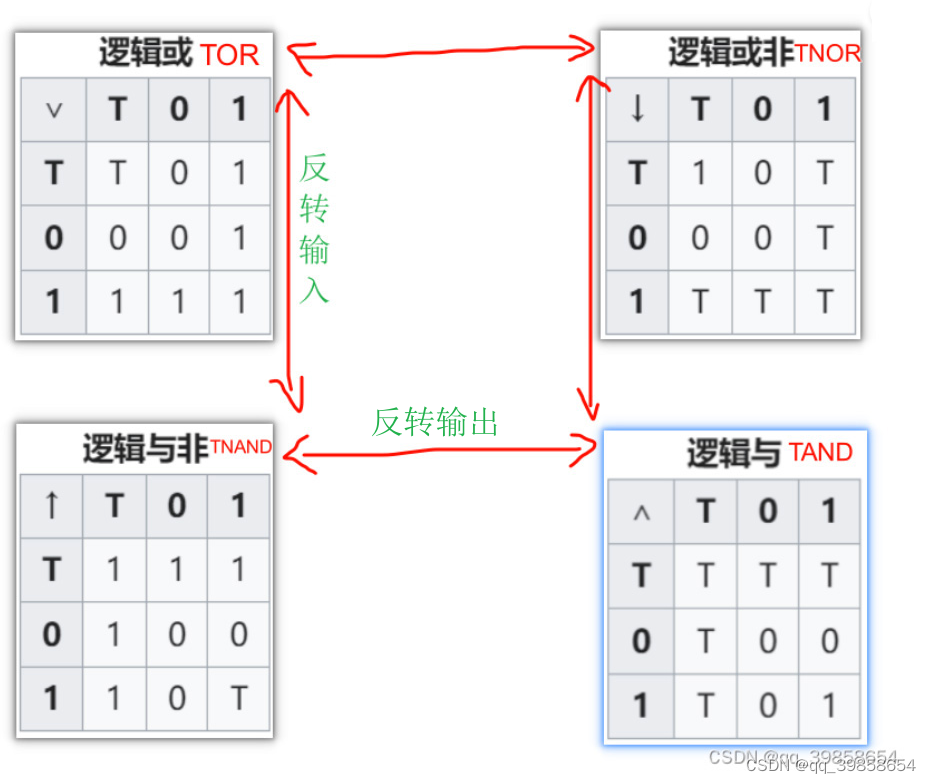

元件工坊构建出的平衡三进制础门，它们的真值表是对称的，这四个基础逻辑门分别是：TOR、TNOR、TNAND、TAND，你可以通过如下图所示的对输入取反（垂直箭头）或对输出取反（水平箭头）来转换它们。

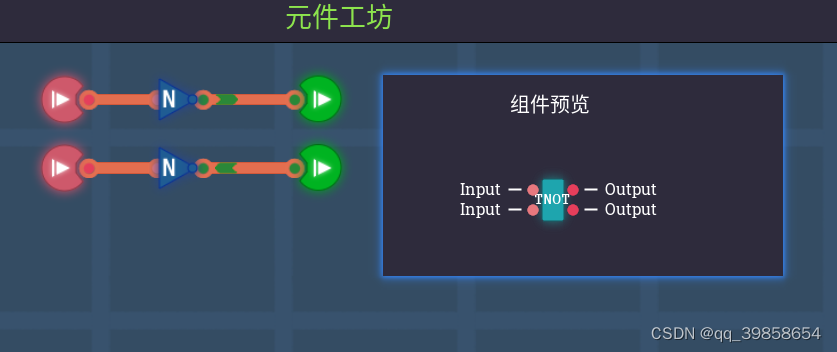

先看它的取反，也就是T变1、1变T、0不变，用上述的编码方案，只要分别对每一位取反，即可得平衡三进制的非门，如下图所示：

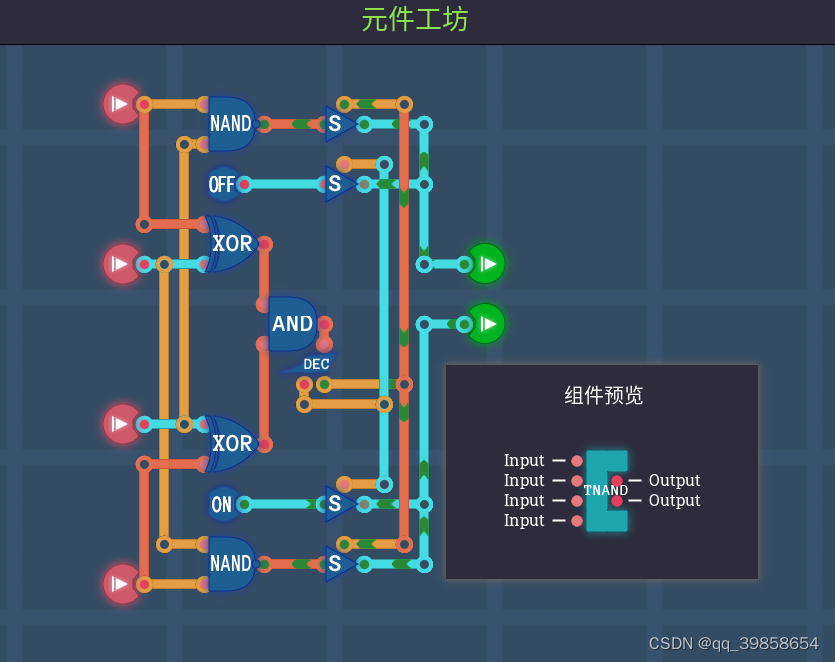

也就是说，当它为TOR组件时，想变为TNAND组件，分别对它的两个输入，用TNOT组件取反，就得到了TNAND级件，如果对输出结果再取反，就变成了TAND组件，从或门变成了非门；同样的TXOR，对输出结果取反，就得到了TXNOR组件。
4、平衡三进制基础门构建2

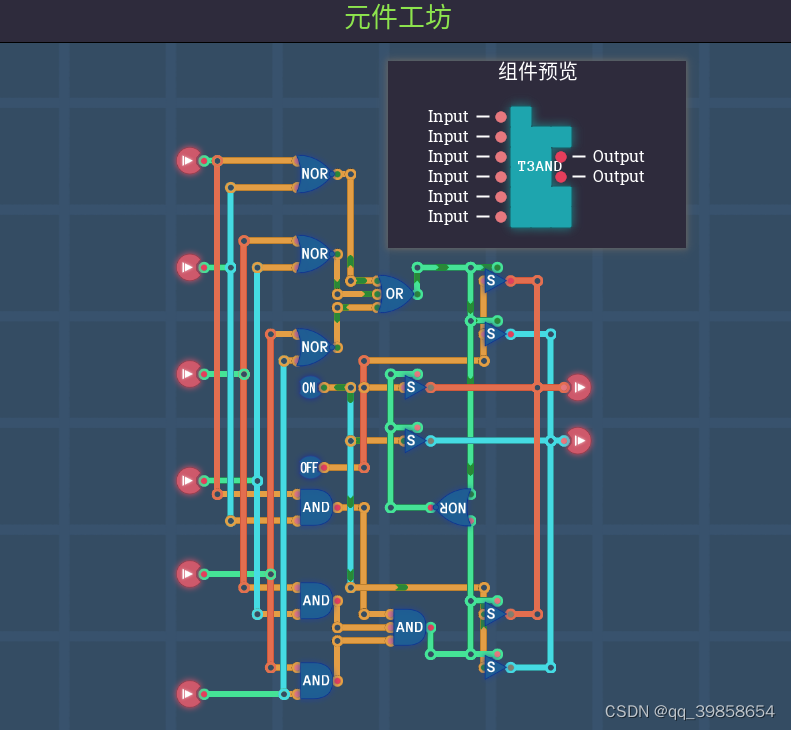

4.1平衡三进制三与门

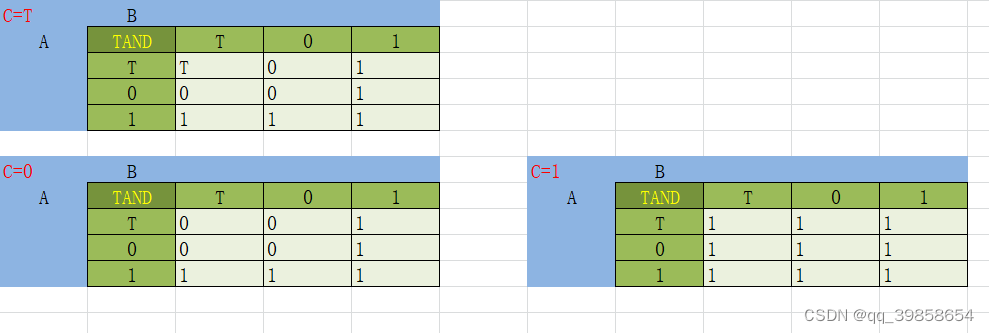

如上图所示，这个部件是将三个trit进行与操作；二进制的与门（两个才是真，一假则全假），平衡三进制的与门可以看上面的真值表，它也是类似，TAND它是如果一个输入为T则出T，两个输入为1则出1，其余都出0；然后先用两个平衡三进制与门得到结果，再用这个结果与第三个与门就可以得出结果；所以上述的部件分别判断了是否输入中有T、是否输入全为1、及其余情况的0，这样就可以得到平衡三进制的三与门了。

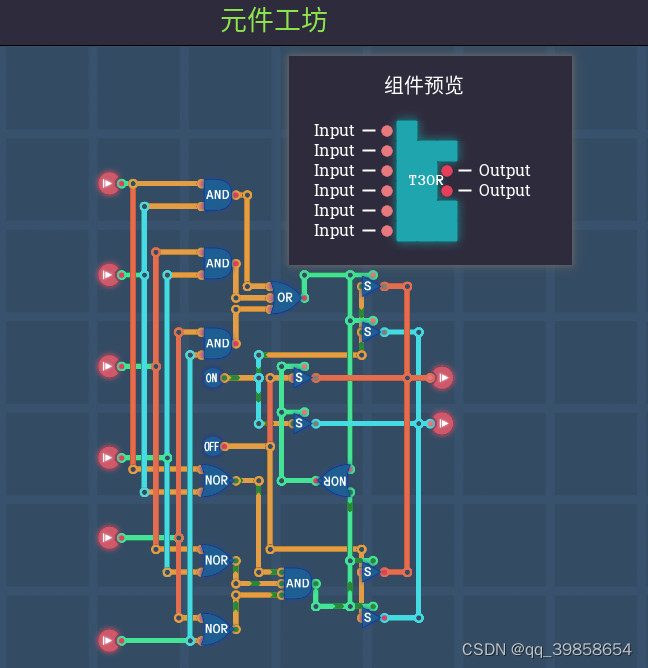

4.2平衡三进制三或门
如上图所示，这个部件是将三个trit进行或操作；与上面的方法类似，结合真值表，其中任意一个输入为1则出1，若三个输入都为T则出T，其它出0，这样就可以得到平衡三进制的三或门了。

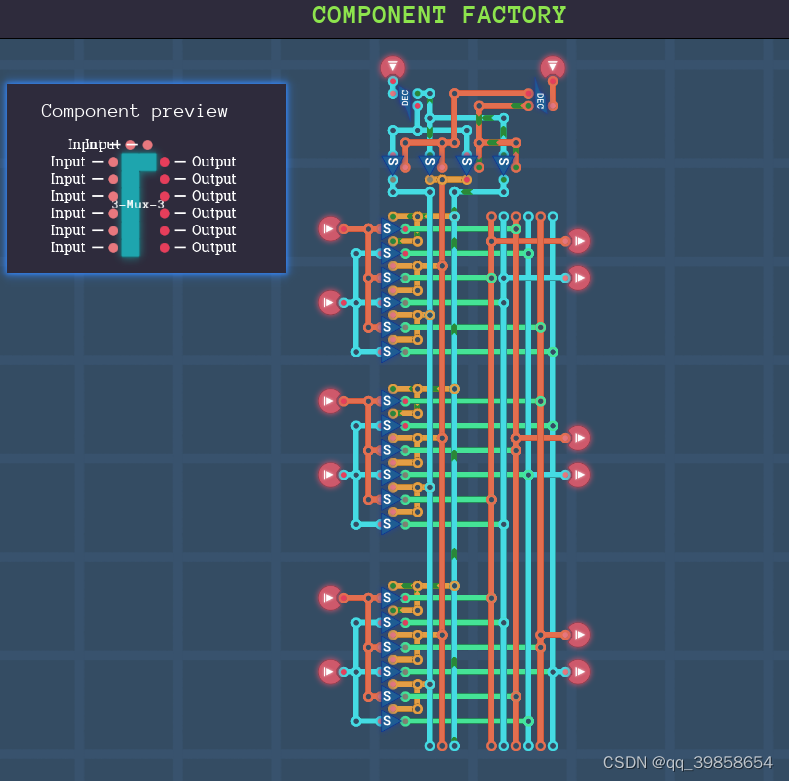

4.3平衡三进制三态复用器

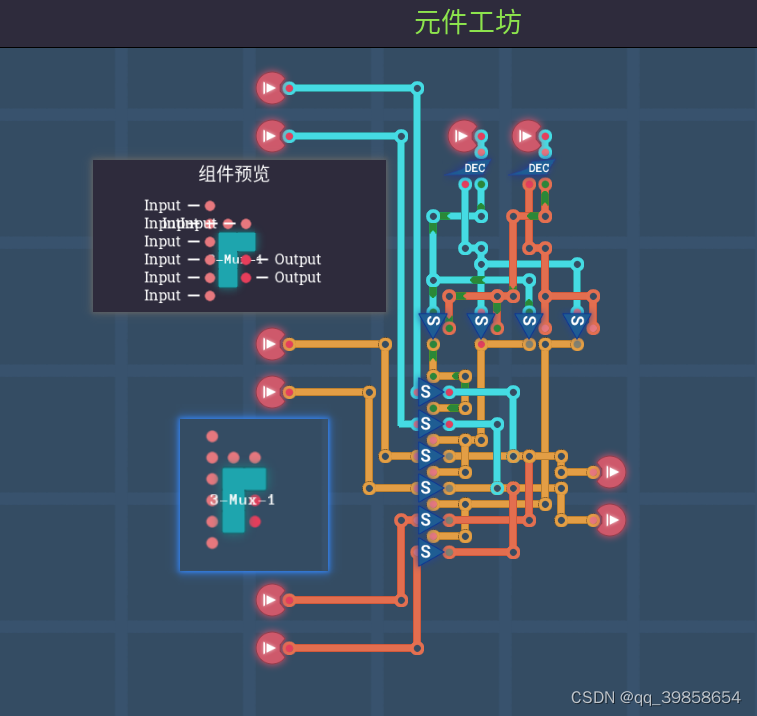

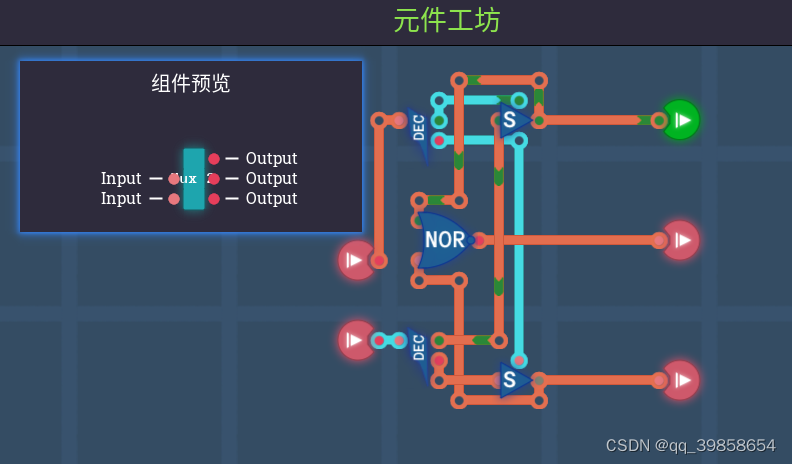

全称三态多路复用器，当我们要用解码或加法器时，就要用到它，也就是三选一，这里有T(00)、0(01或10)、1(11)，在平衡三进制全加器中有详细讲到，按照这思路就可以三选1的电路，那一亮就是那一路的数据，如下图所示：

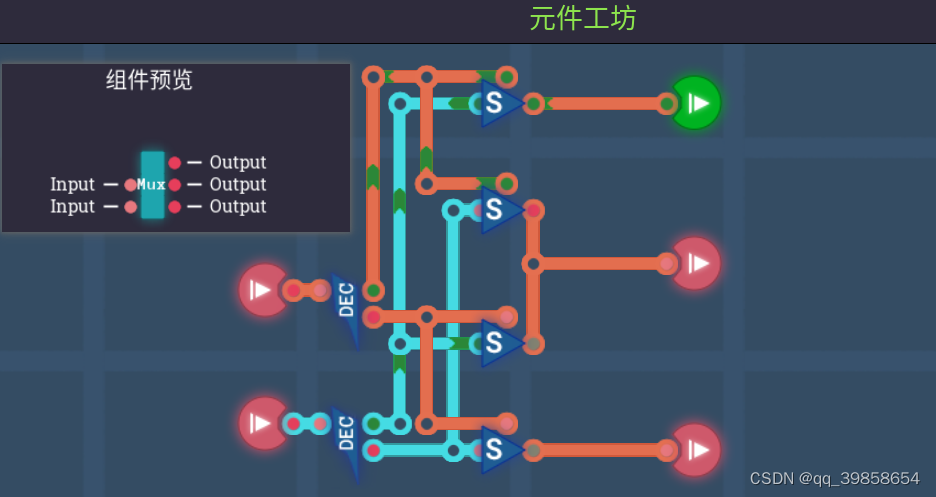

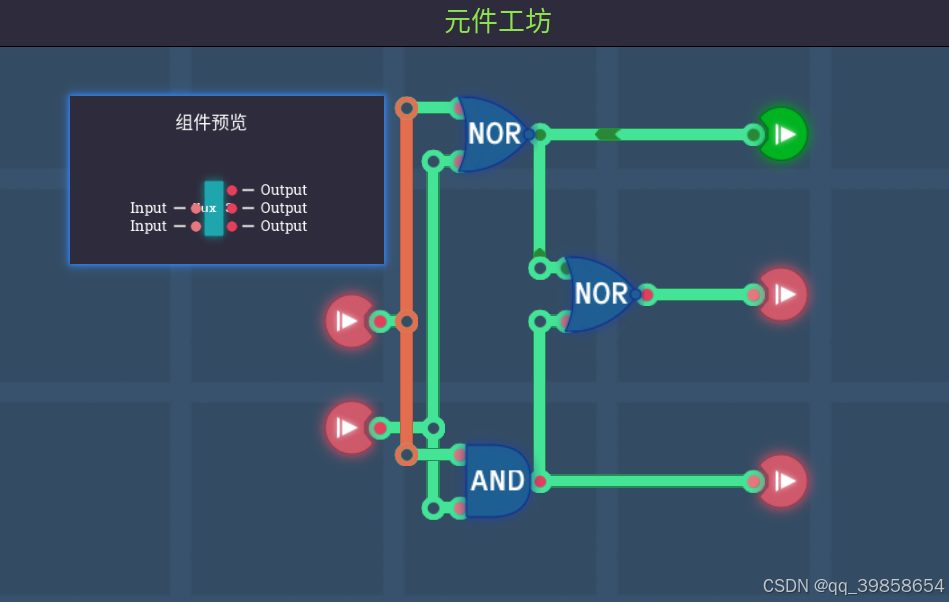

可以看上面的三个图，都是三选1基础件，这个基础件的作用就是：输入00第一路亮绿灯，其它路红灯；输入01或10第二路亮绿灯，其它路红灯；输入11第三路亮绿灯，其它路红灯；这样再加上六个通路切换嚣，就可以构建出一个三态多路复用器，可以作为加法器的基础了，如下图所示：
这样就有三选1数据选择器了，看过平衡三进制加法器文章的，这个就是三态多路复用器；当输入T/0/1时，数据从第1/2/3路输出，因为2位bit代表1trit，所以它有10个引脚；有了这组件，平衡三进制的全加器也可以弄出来了，二进制的加法器方案放这里不管用，所以要上述的的平衡三进制加法器文章中的加法器。
4.4平衡三进制左偏门、右偏门
这里的左偏与右偏门在全加器有用到，所以现在弄成一个基础件，它可以转换输入，从而简化输入，例如右偏：当输入T时，输出0；当输入0时，输出1；当输入1时，输出T；下面就是它的输入与输出真值表。

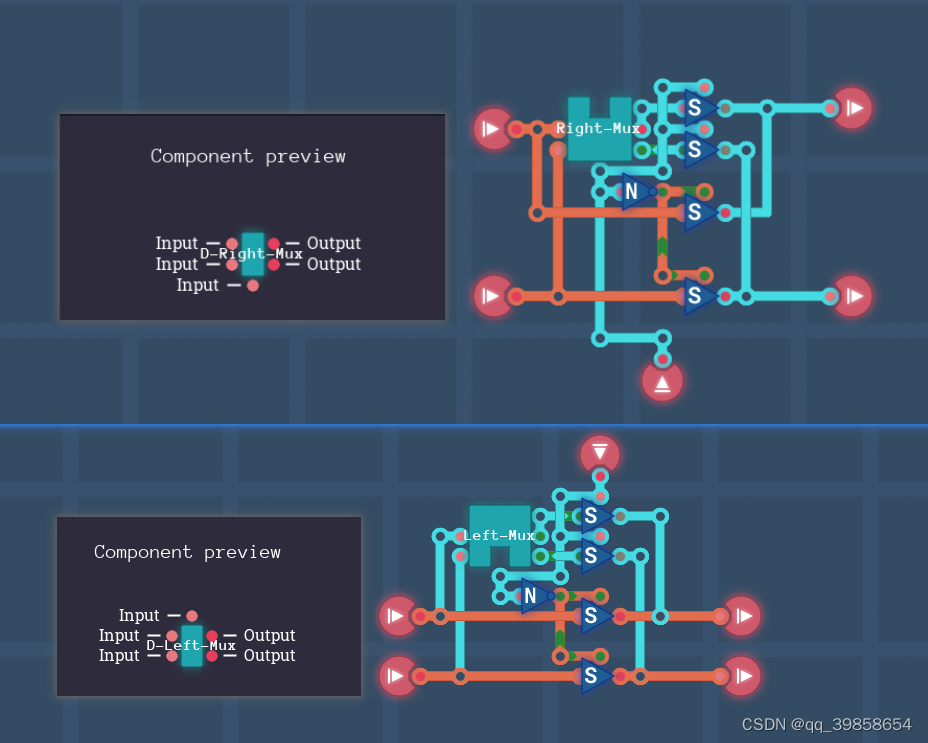

如上图所示，平衡三进制左右偏门都用到了前面的三选1基础件1，当然也可以用三选1基础件2，效果一样，这样确实是零件多了，但是确实也是简化了输入。

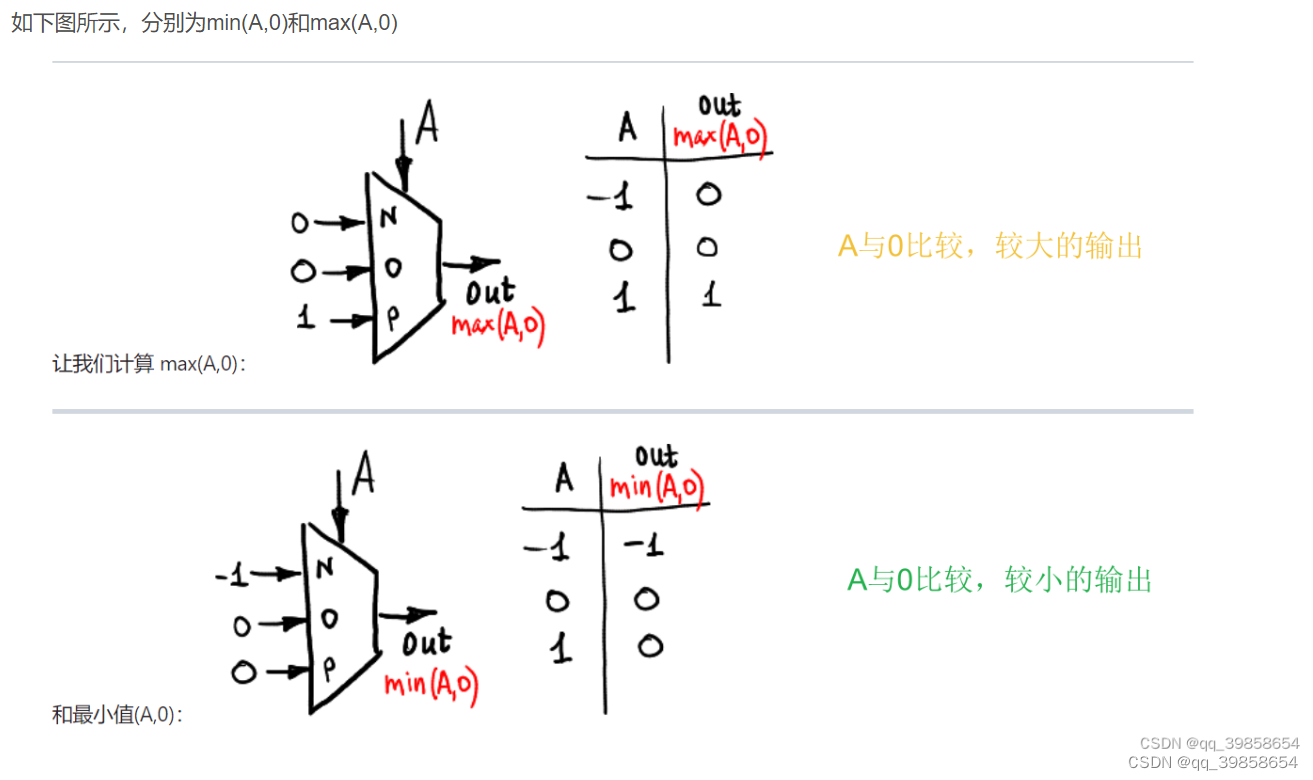

4.5平衡三进制最小门、最大门

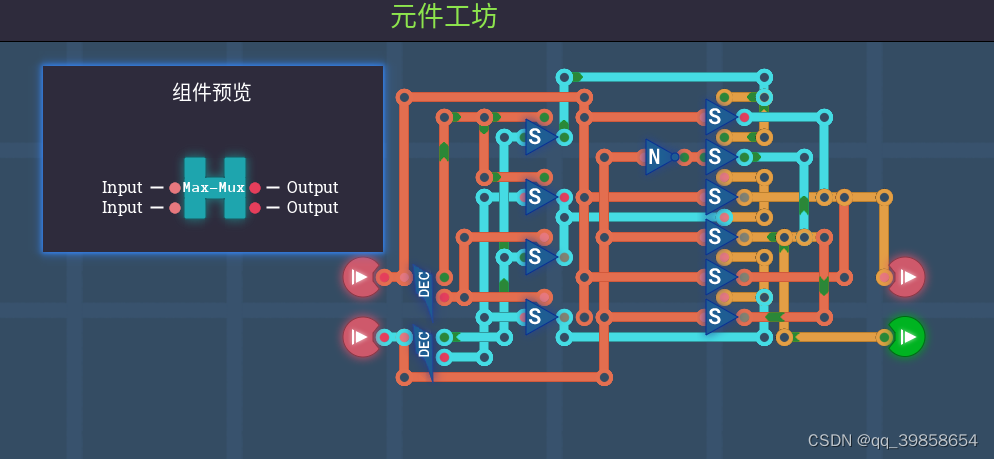

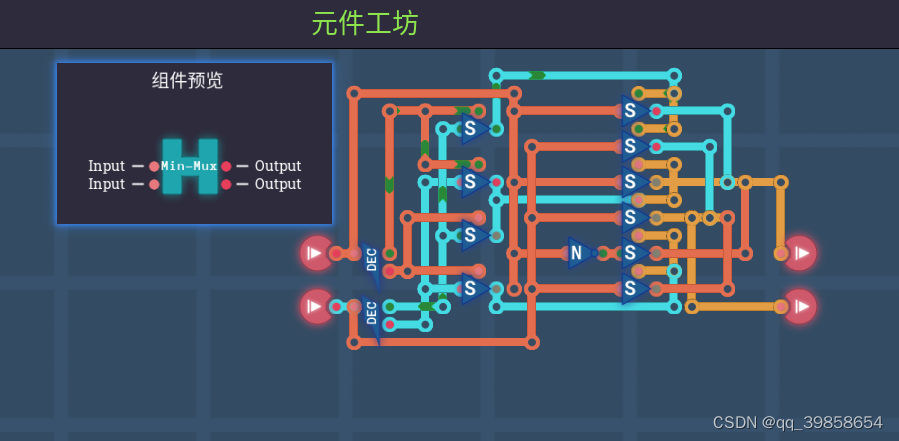

如上图所示，在平衡三进制全加器中，还用到了最大门与最小门，它的构建可以用类似于左偏门和右偏门的方法，这样也就形成了Max(A,0)与Min(A,0)，如下图所示：

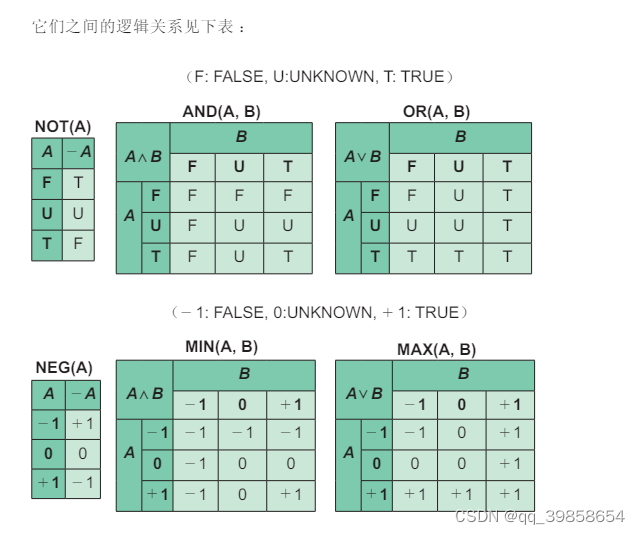

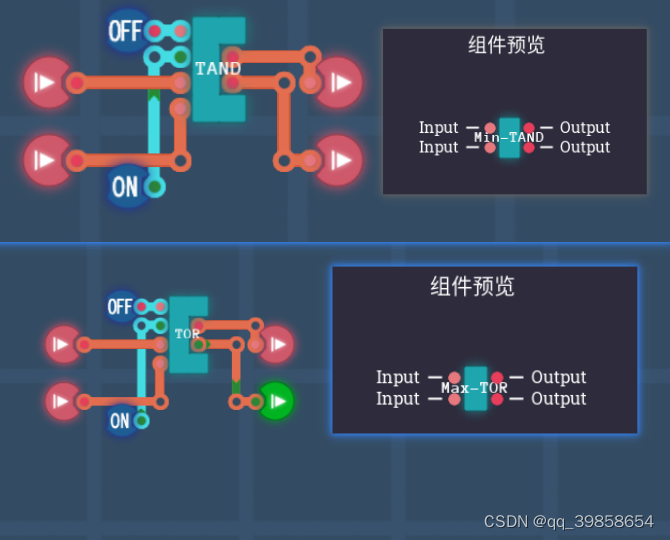

说完了Max(A,0)与Min(A,0)，其实平衡三进制与门和或或门，最可以当做逻辑最大门及逻辑最小门，它其实是从不同角度来解释的，思路与下面的截图来自于文章三生万物，请看下图：
在这我们要明确一点，逻辑是逻辑，数值是数值，明白这一点很重要； 当从逻辑上去想，那么T表示假，0表示两都，1表示真，那么得到的就是平衡进制的与门及或或门； 当从数值上去想，那么T表示-1，0表示0，1表示1，那么得到的就是平衡进制的最小门及或或门，也就是与门成为了Min(A,B)及或门成为了Max(A,B)，也就是说这两个门可以比较大小，输出最大或最小值，同样也可以用来构建Max(A,0)与Min(A,0)，如下图所示:
这样最后得到的设计，就非常简便了，简便是简便了，但是门的数量比上面的多，延迟也大，不建议使用。
用这个Min(A,B)门及Max(A,B)门，也就是与门及或门，可以制作一个对比数字大小的电路，对比两个数的大小有：0与0、正数与负数、0与负数、0与正数、正数与正数、负数与负数，总共6种情况，从最高位左起第一位若非 0 值，就可判断它的正负性，是 T 即为负数，是 1 即为正数。
这样就可以解决：0与0、正数与负数、0与负数、0与正数，这些情况的判断了，剩下的双正与双负的判断，可以先在前面补0让两个数对齐，然后从最高位开始，依次对比每一位大小，相同时跳过进行下一位，只要路径中有一位大于另一位则出结果，不然全部对比完都相同，则两都数都是相同的。
5、平衡三进制加法器
在前面平衡三进制全加器，我们已经给出它的真值表及设计图，现在就可以实现它了，它需要左偏门(A-1)、右偏门(A+1)、最大门Min(A,0)、最小门Max(A,0)门、三态复用器3Mux1，按照下面的思路就可以弄出来了。
5.1平衡三进制半加器

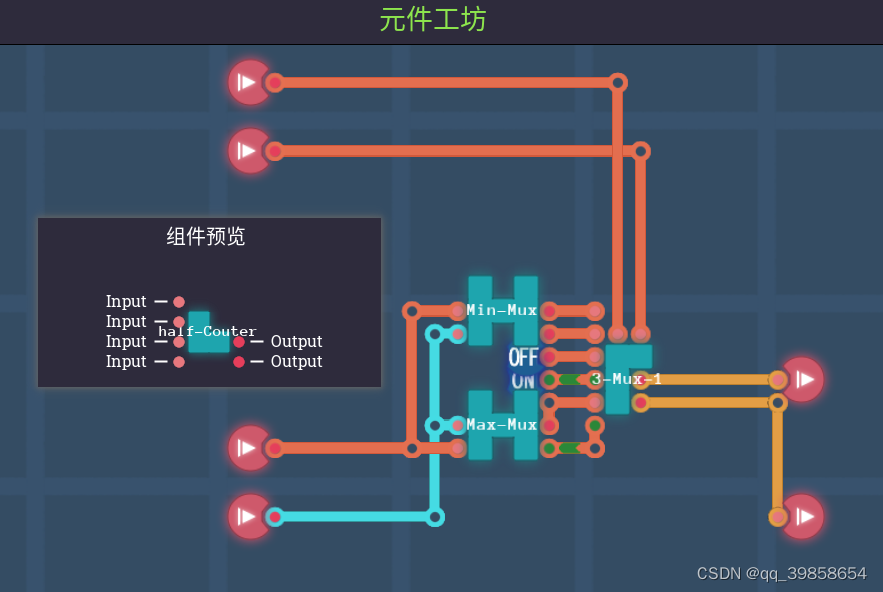

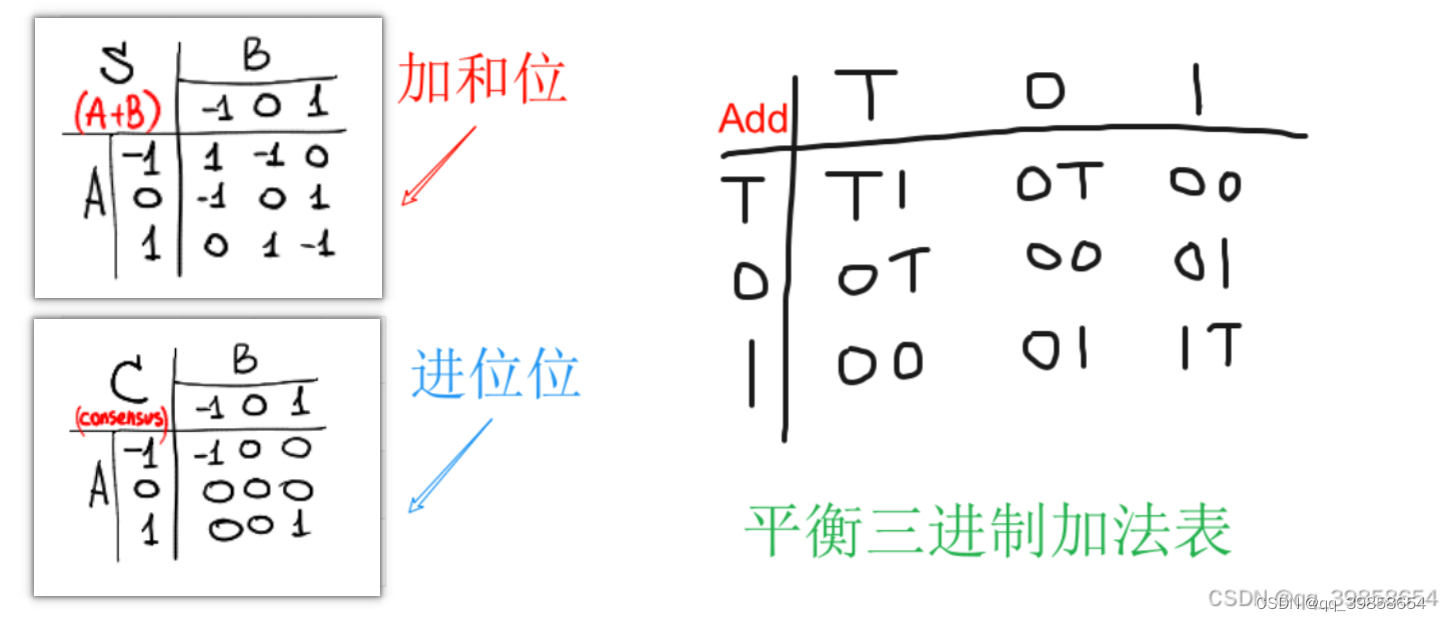

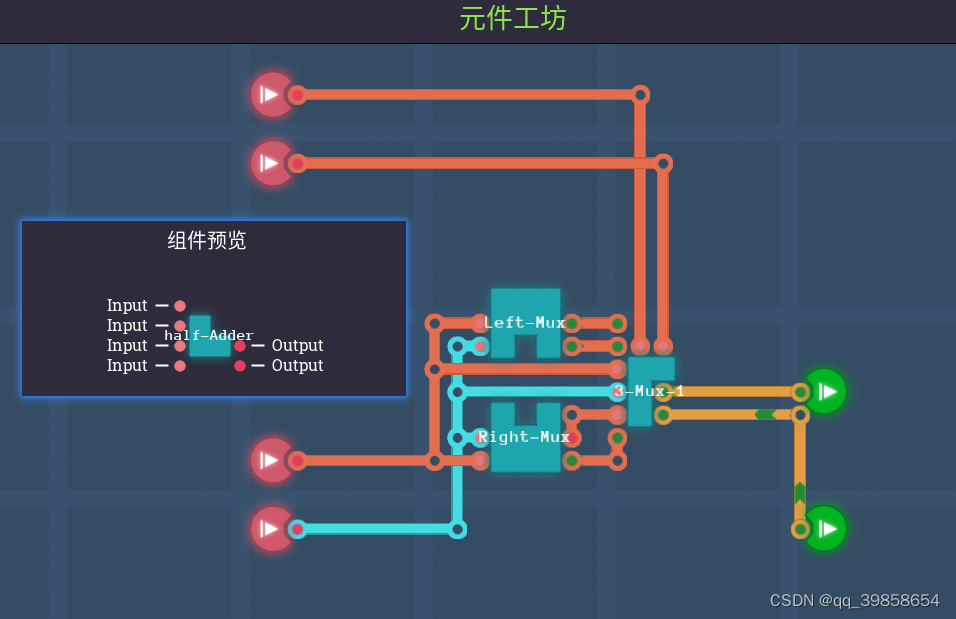

如上图所示，半加器的真值表及它最初版的的图片，它没有分加和位与进位位，后面重新设计后，分开后更好的构建全加器，因为半加器作用真的不太，不能串联就不能多位计算与相加，重新设计后的半加器，如下图所示：
5.2平衡三进制全加器
只要其中一张就可以表示所有的输出结果了，这样将它的加法位与进位位分开，就得了它的输入逻辑了，如下图所示：
这样就可以完成设计了，也就是下图所示：

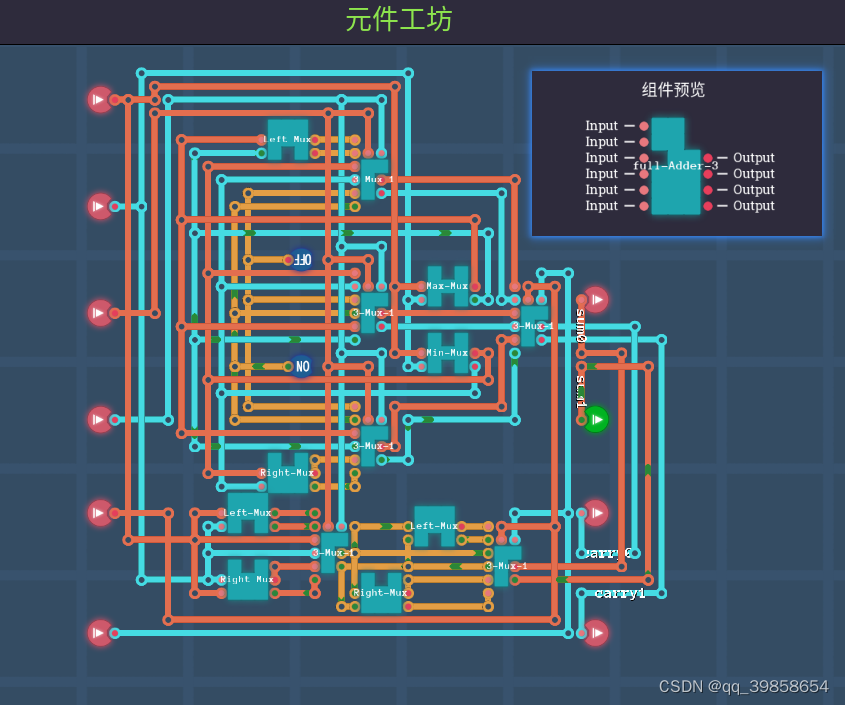

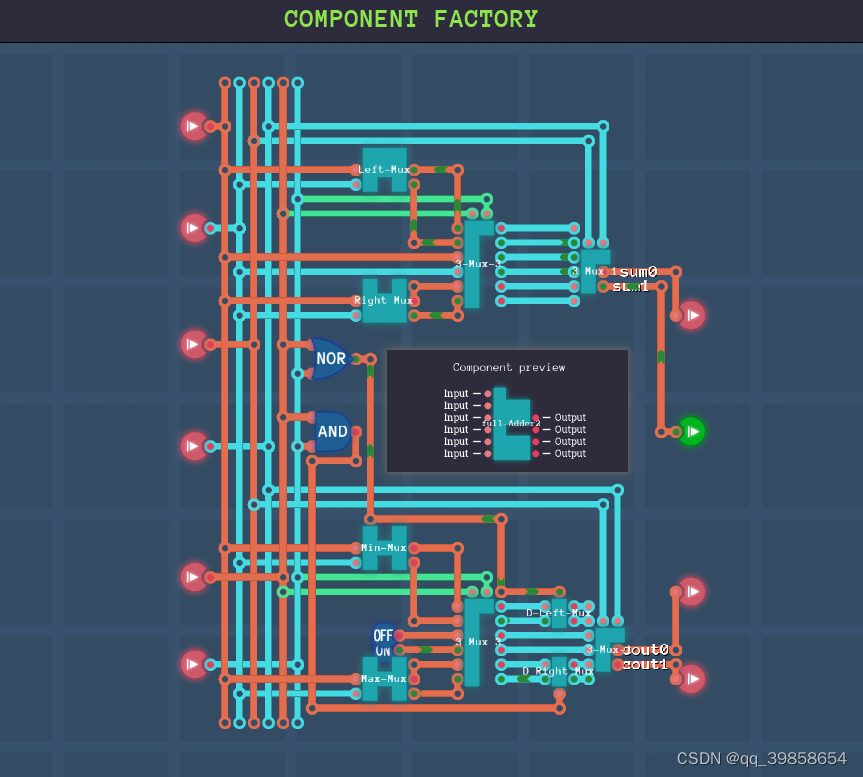

如上图所示，有6个输入，最上面的2个输入代表进位位，后面的4个输入代表，可以输入两个平衡三进制数；有4个输出，上面是加和位，下面是进位位，跟二进制的加法器很想，但只是每一位trit都要2bit来表示，经过测试这个电路完全符合预期的标准，对加位的电路做了优化，也就是将输出的结果进行了左偏与右偏，再用第三位做选择，就可以少用一些电路，但对于进位位，它不能这样做，因为它偏置操作也得不到想要的数据，所以用偏置后错误的数据，再用第三位选择也得不到正确的结果。
5.3平衡三进制多位加法器

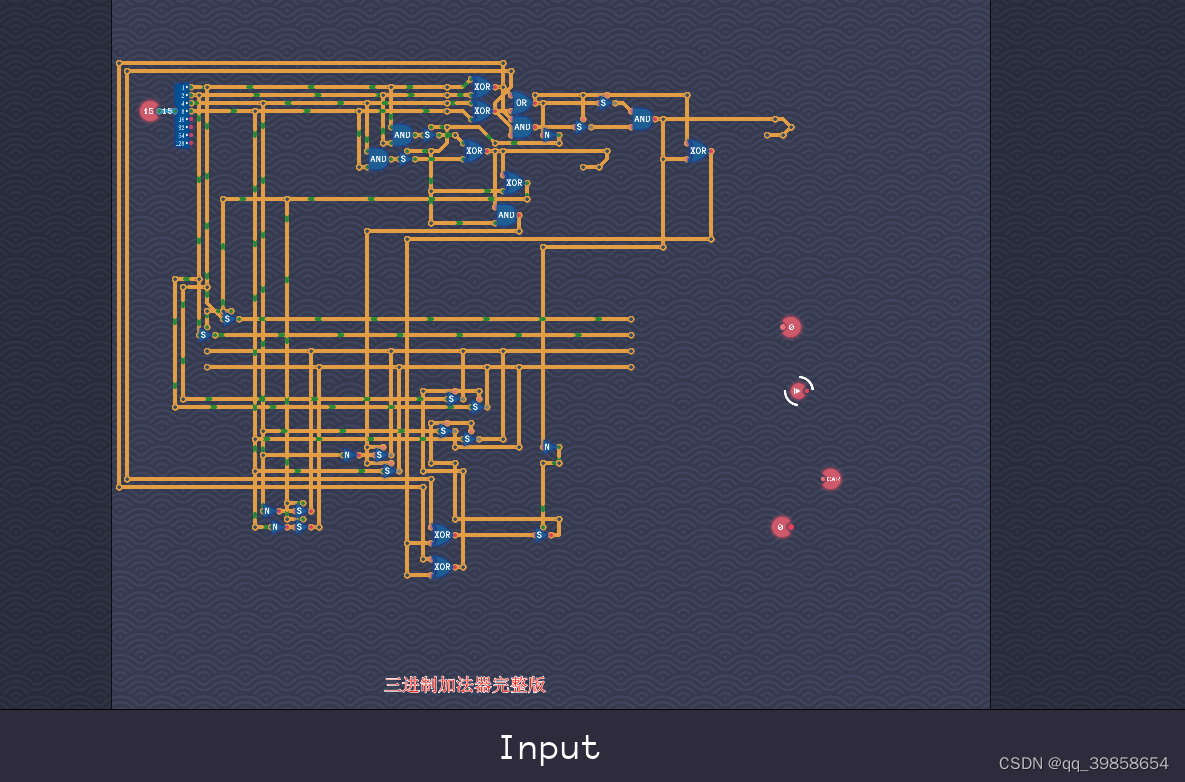

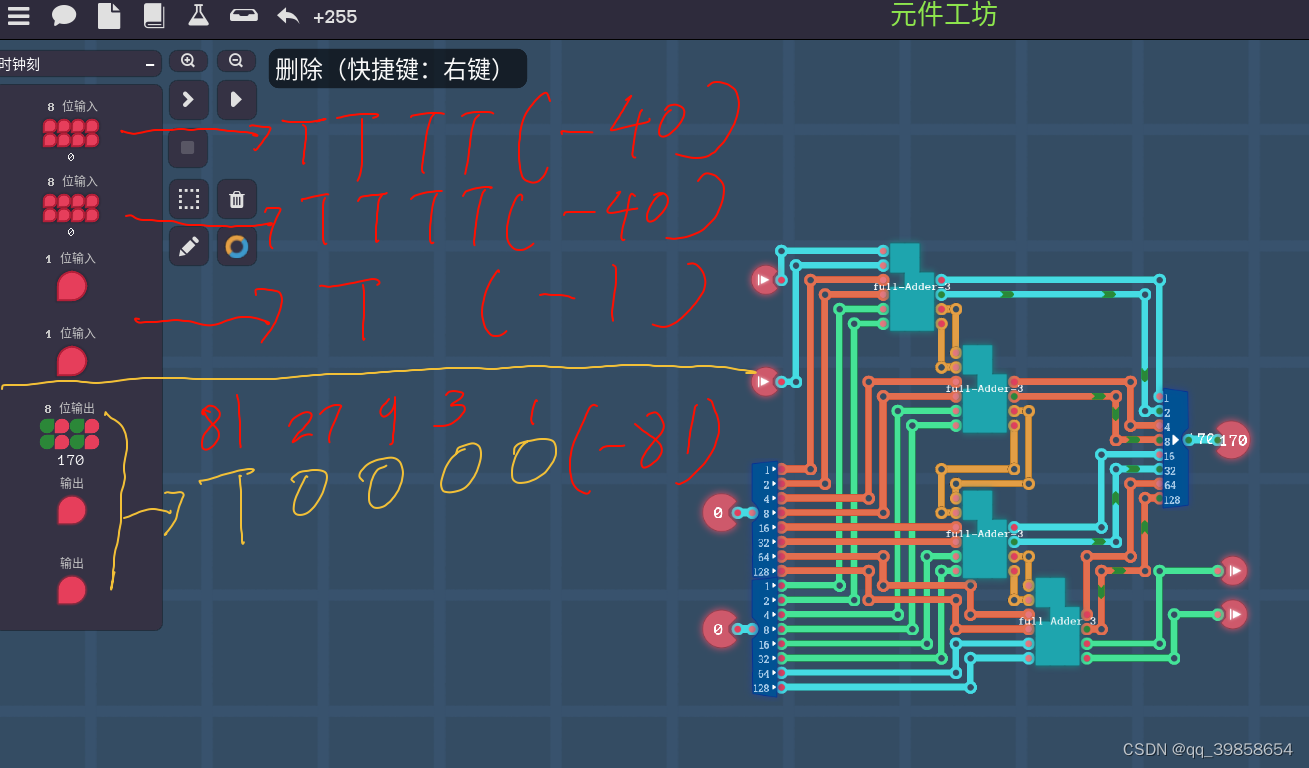

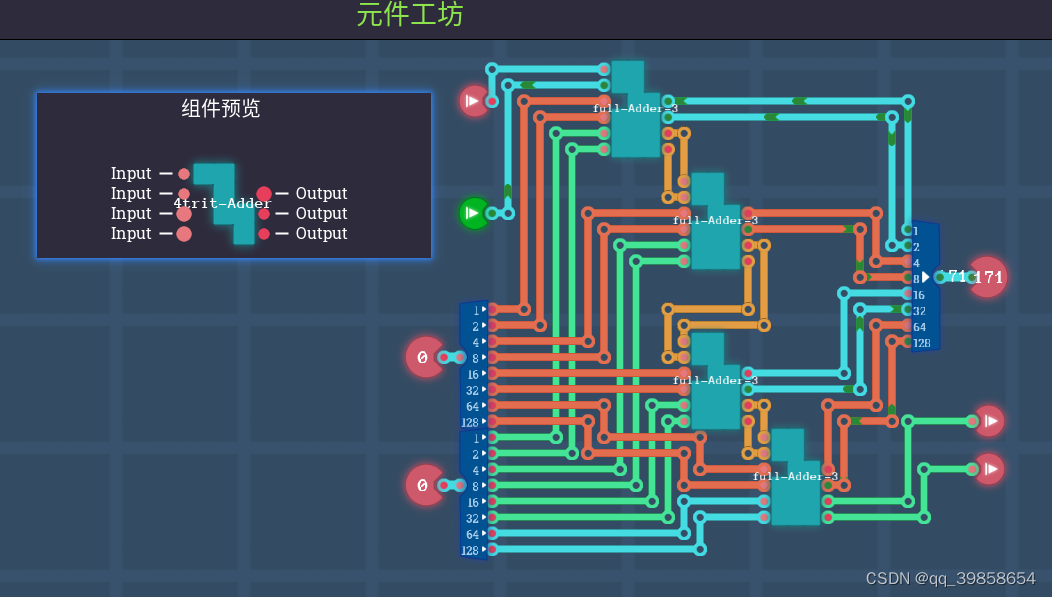

为什么是4位加法器，在二进制中1byte=8bit，在这里用2bit代表1trit，所以只能1byte=4trit，和前苏联的三进制计算机相比，还少了2trit，标准的是6个trit=1个三进制字节tryte；如果想达到标准的6个trit，那需要12bit才行，图灵完备只有8bit，所以只能弄4trit的平衡三进制加法器了；二进制的8位全加器串联可计算255以内的加法，也就是2个byte输入及1个进位输入，输出是1个byte输出及1个进位输出，所以设计也要类似就行，如下图所示：

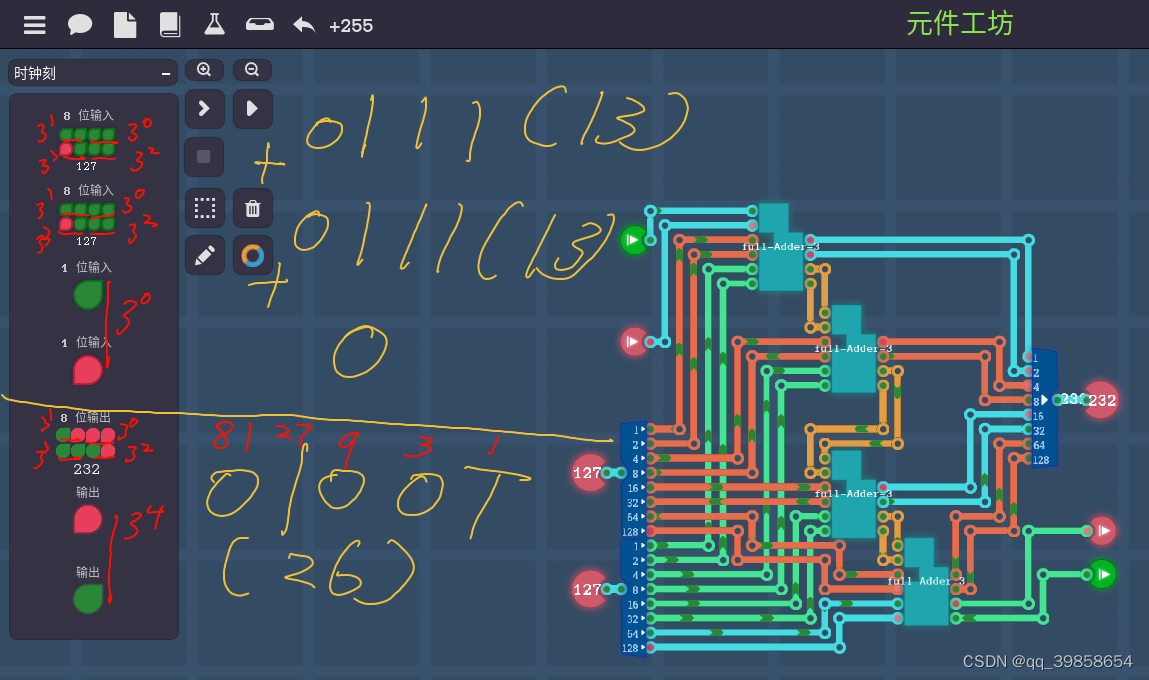

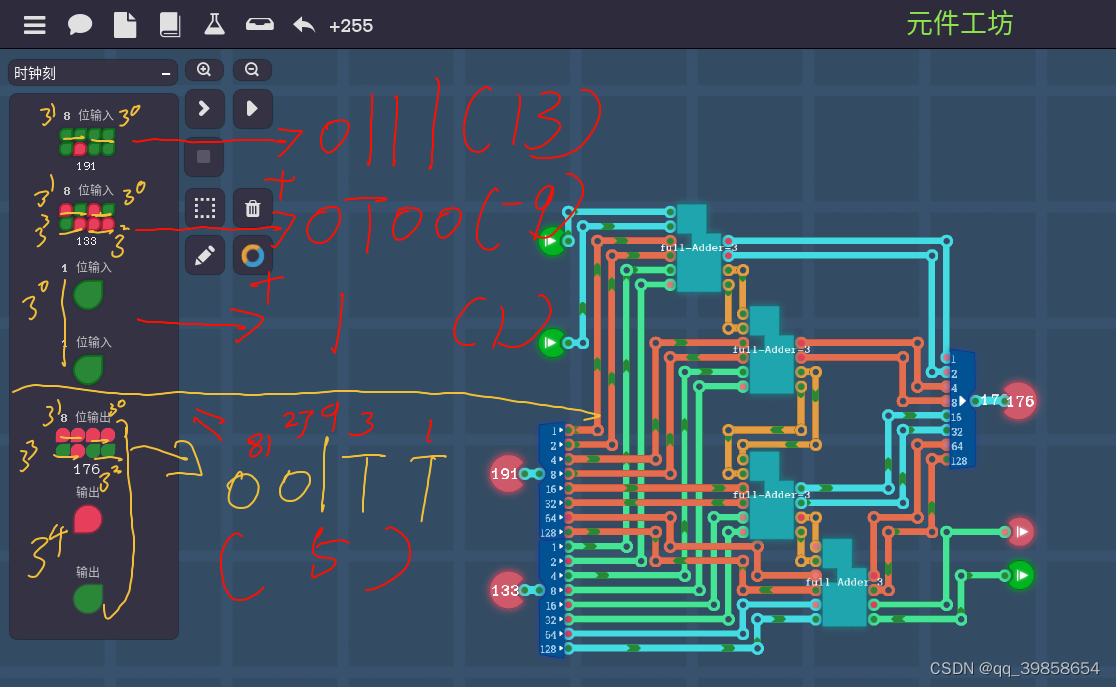

这就是类似于二进制的平衡三进制加法器了，它可以计算（-81到81）以内的加减法，是的，加减法，这个就是它的优点，加法器与减法器都是它，现在就可以试试它的计算功能了，如下图所示：

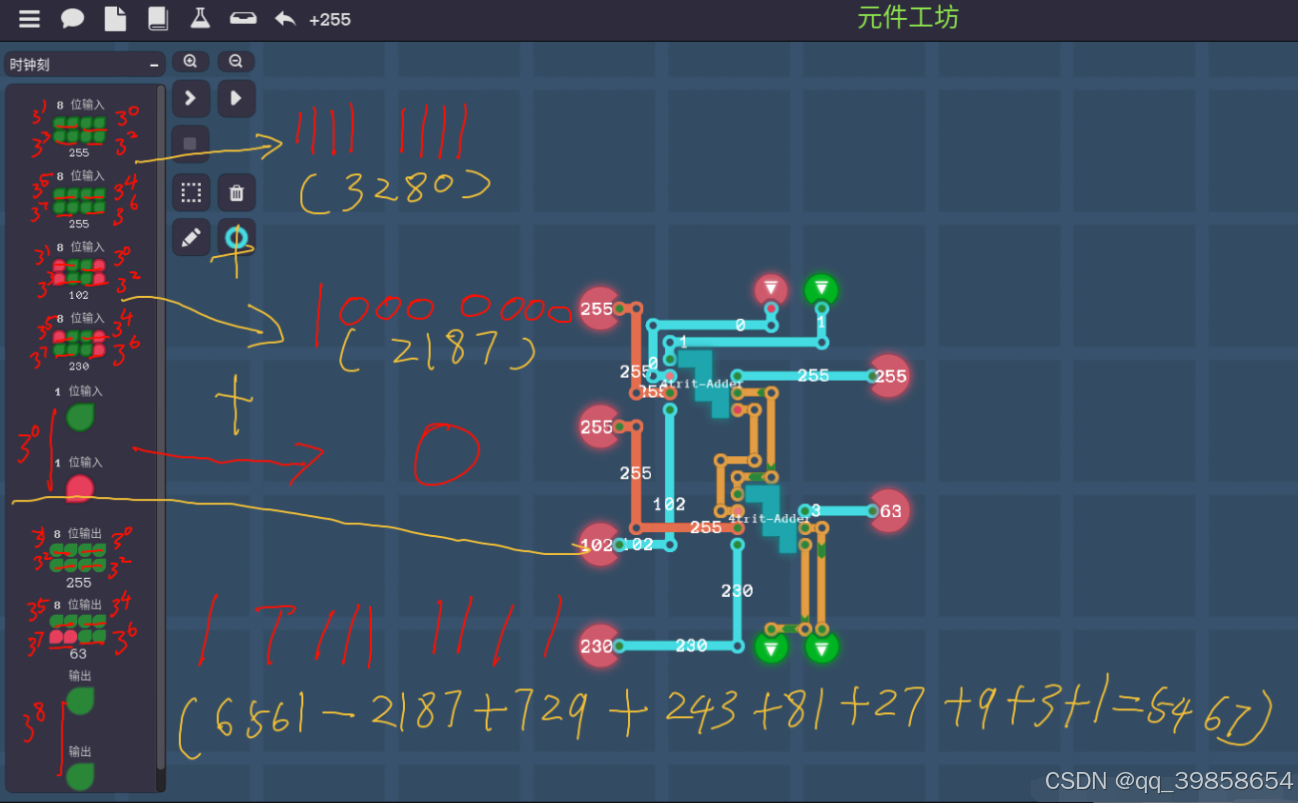

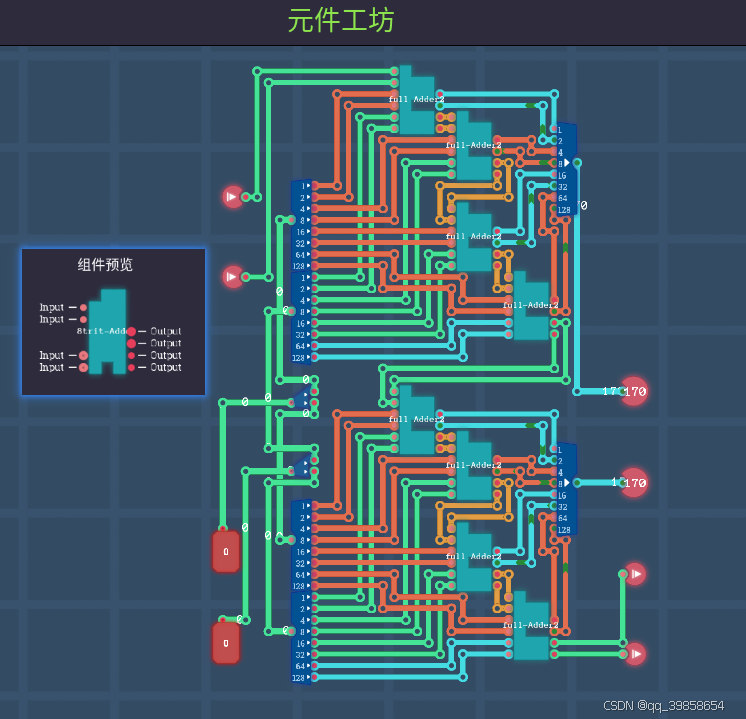

看完了上面，是否感觉，算的太少了，那就再串联一次，这样就得到了8trit的平衡三进制加法器了，下面的8trit加法可以算（-6561~6561）内的加减法，如果还不够可以继续串联，如下图所示的方法：
5.4平衡三进制全加器优化

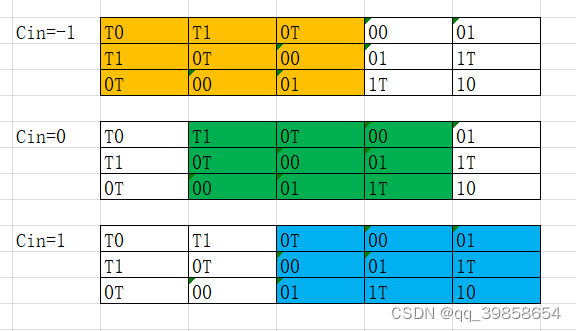

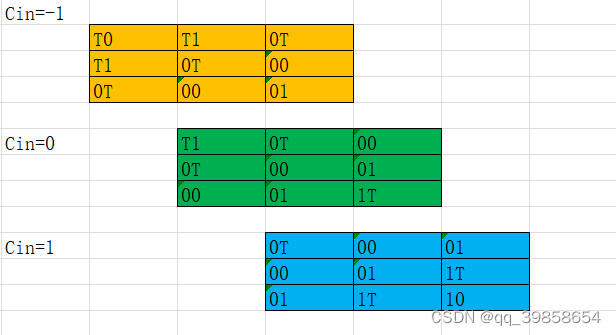

再看上面的图，它的真值表有很多部分是重叠的，所以如果用半加器的输出结果，也就是Cin=0中间的表为中心，这样就可以提出一个新的方案，让中间的表交换输出，可以得到类似于Cin=-1及Cin=1的表，只要部分稍加转换，如下图所示：
因为，这样就是在第二层的时候，不进行数据选择，而用用Cin值来控制，应该输出怎样的表格，用进位位来举例，也就是说：
当Cin=T时，当A=T时，要输出(0,T,0)、当A=0时，进位位要输出(0,0,0)、当A=1时，进位位要输出(1,0,0)；
当Cin=0时，当A=T时，要输出(T,0,0)、当A=0时，进位位要输出(0,0,0)、当A=1时，进位位要输出(0,0,1)；
当Cin=1时，当A=T时，要输出(0,0,T)、当A=0时，进位位要输出(0,0,0)、当A=1时，进位位要输出(0,1,0)；

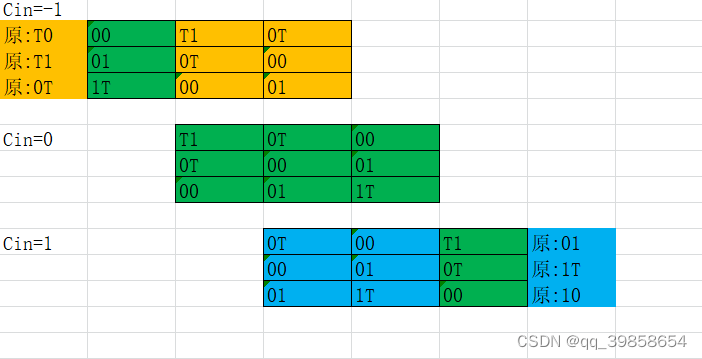

按照这个思路就可以，弄一个三进三出的零件了，
当Cin=0时，按顺序出；
当Cin=T时，1路出3路，2路出1路，3路出2路；
当Cin=1时，1路出2路，2路出3路，3路出1路；
然后，输出后其实差不多，就是进位位不同，所以只在特定的情况下，也就是Cin=0及Cin=-1的情况，分别对其左偏和右偏，当Cin=0时就原样输出，所以又可以建立两个零件，如下图所示：

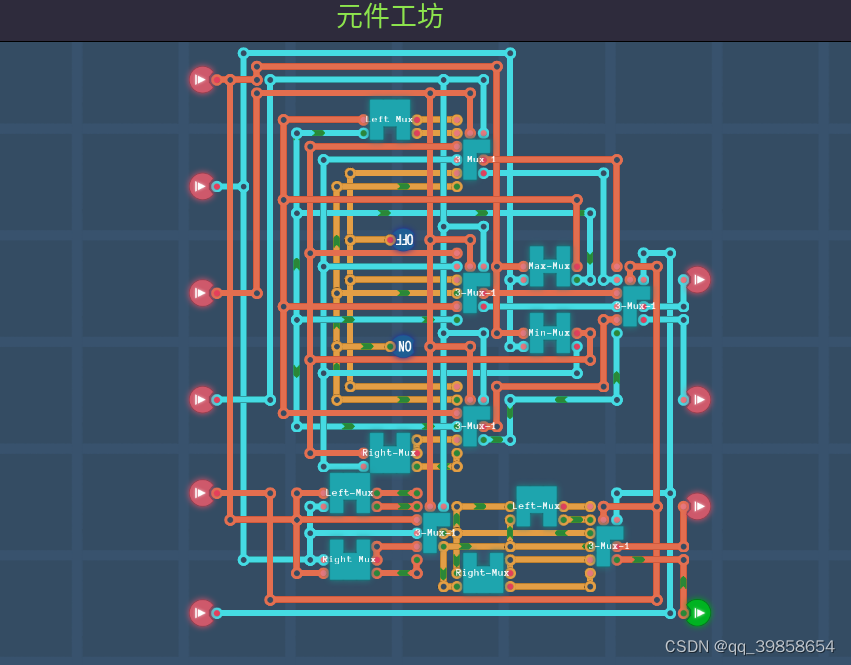

最后就可以，建立新的平衡三进制全加器，测试过了，结果也是一样的，原来的是188个门，现在是170个门，那就是少了18个门，那4trit的门就少了72个门，8trit的门就少了144个门，优化应该极限了，如果有更好的方法，那当我没说，新的平衡三进制全加器，如下图所示：

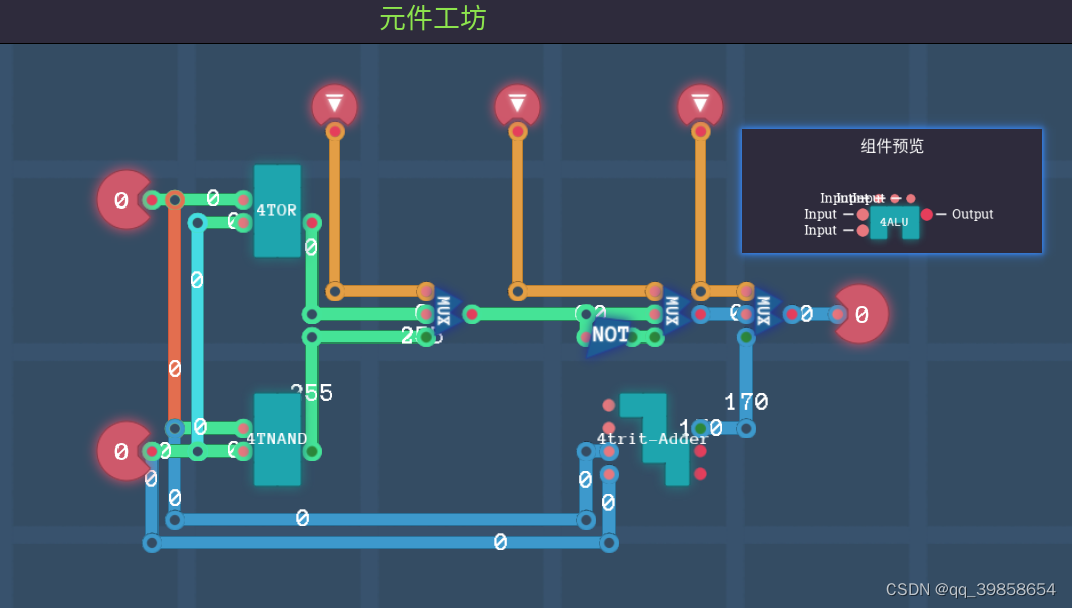

5.5平衡三进制逻辑引擎(4Trit)

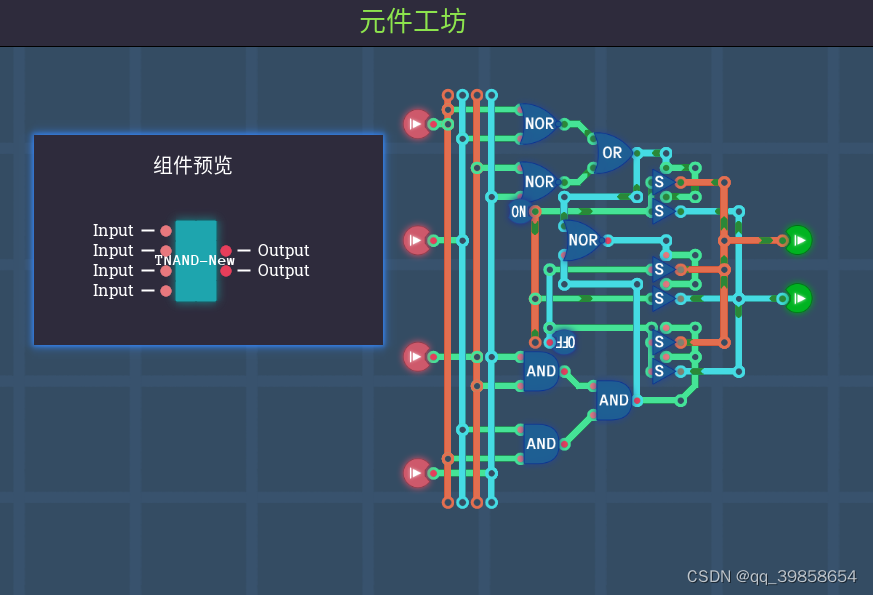

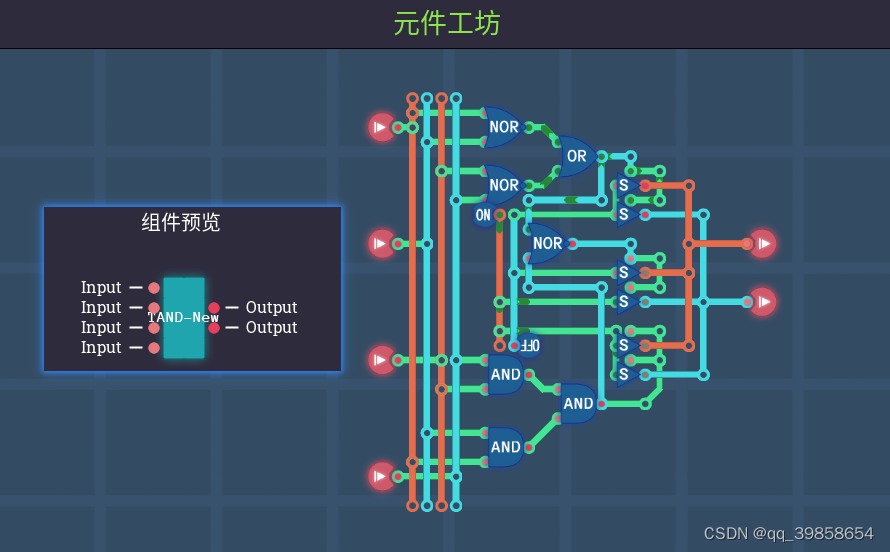

要弄出平衡三进制逻辑引擎，要用到前面的四种基础门，然而后面感觉这前面的基础门设计的太繁杂了，也就是门太多了，有18个，仔细分析了一下：前面两个与门是最基础的门，用了2个门；然后判断双0输入，用了 两个异或门及一个与门，用了11个门；最后是判断那一路输出，用了5个门，总共18个门。

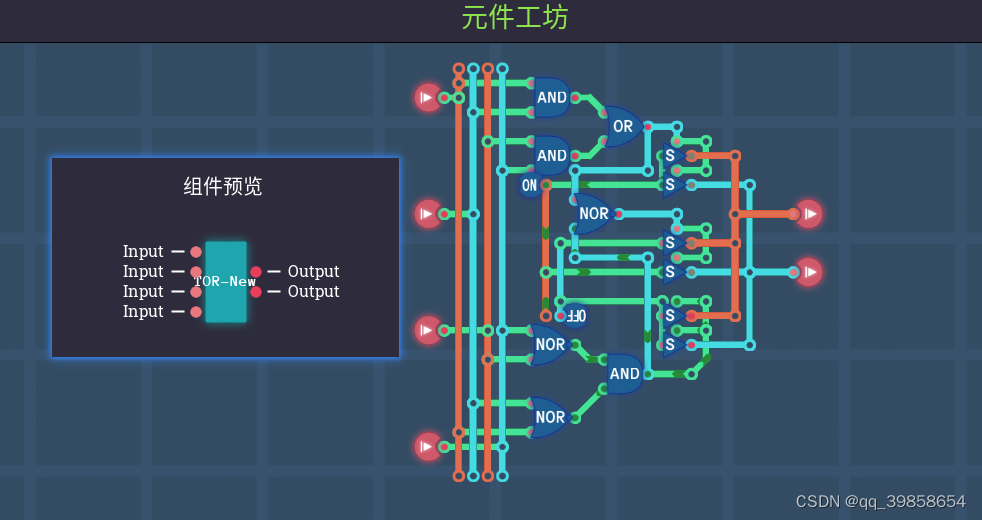

前面发现，异或门占了太多门，如果可以解决双0输入就可以，但只有这种方式，所以只能换一种方式，类似于之前的三与门，也就是其中一个为T则出T、双1才出1、都不是则出0，这样就得到了一种新的与门，从18门12延迟减少到了13个门8延迟，如下图所示：
然后是多位的与、或、与非、或非，因为这游戏不能自定义输入与输出，16位的输出不够详细，所以只能用8位，也就是只能弄4trit的机器了，所以可以结合前面的平衡三进制摩根定律，就可以弄出平衡三进制的逻辑引擎，现在不知道，指令是用平衡三进制数好，还是二进制好，但二进制更简约，后面再看看改不改，目前是，00表示T0R、01表示TNOR、10表示TNAND、11表示TAND，如下图所示：

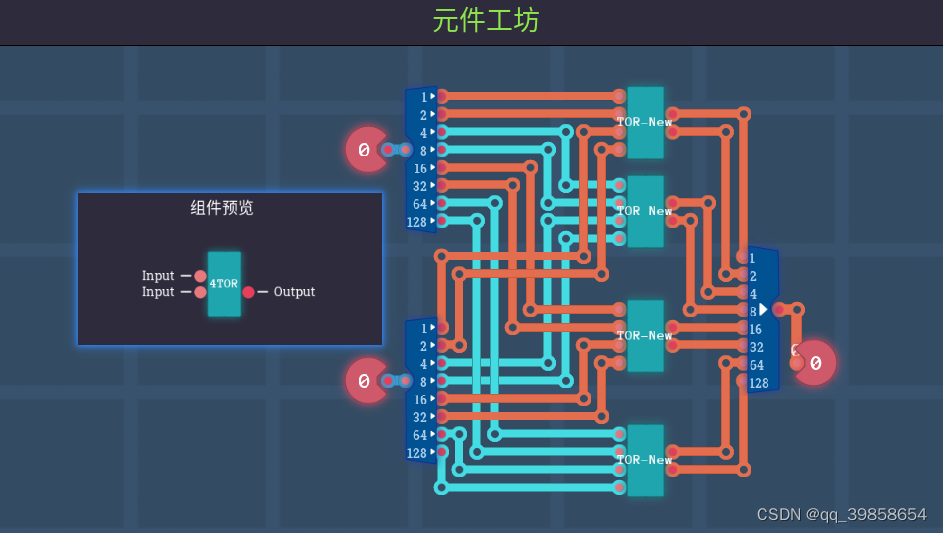

6、平衡三进制的存储与计算
前面说了，模拟平衡三进制用的是两位二进制的编码方式，虽然逻辑是平衡三进制，本质来说还是二进制，如果要弄寄存器，那就是将寄存器存的数量翻一倍；还有个问题，指令是用平衡三进制数好，还是二进制好，答案是平衡三进制数好，这是为了统一性考虑，如果可以转来转去，那开销会更大，这里用就是平衡三进制数的二进制的编码方式。

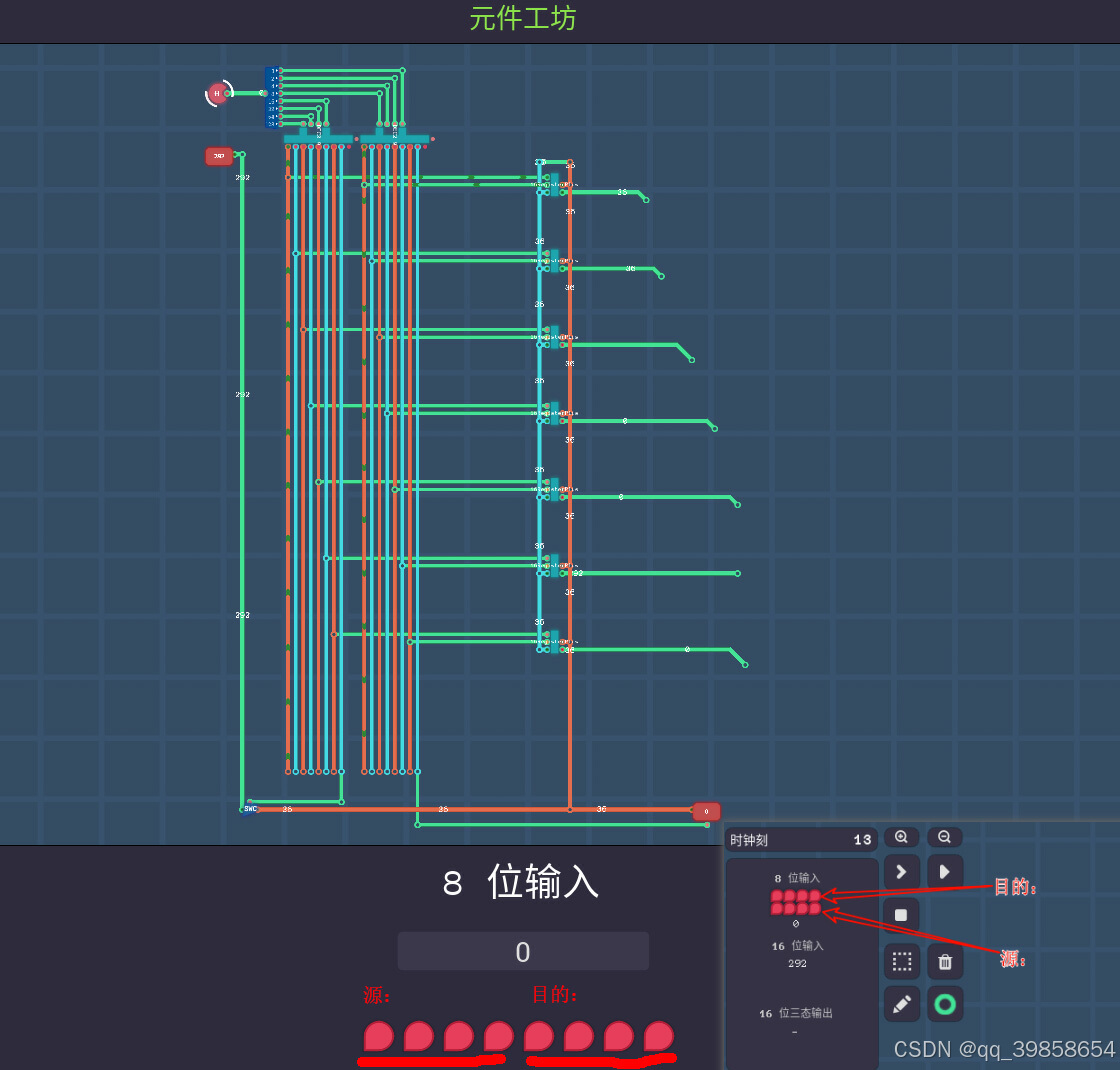

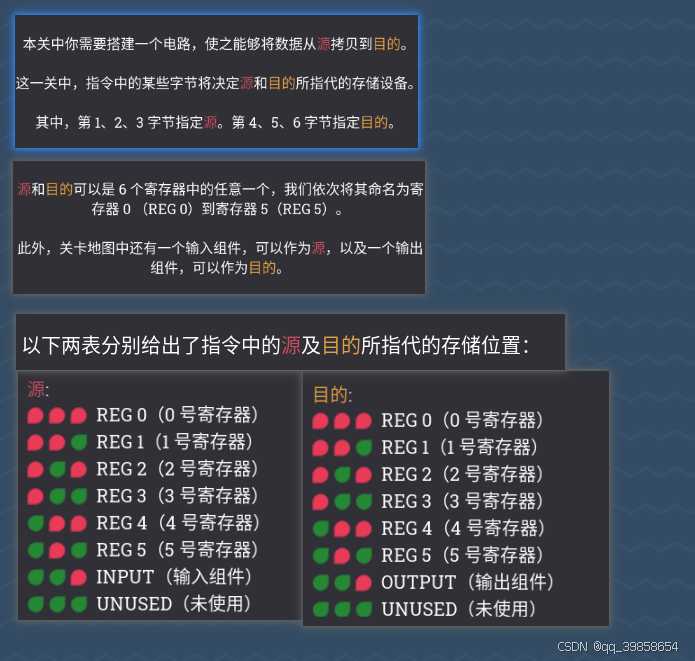

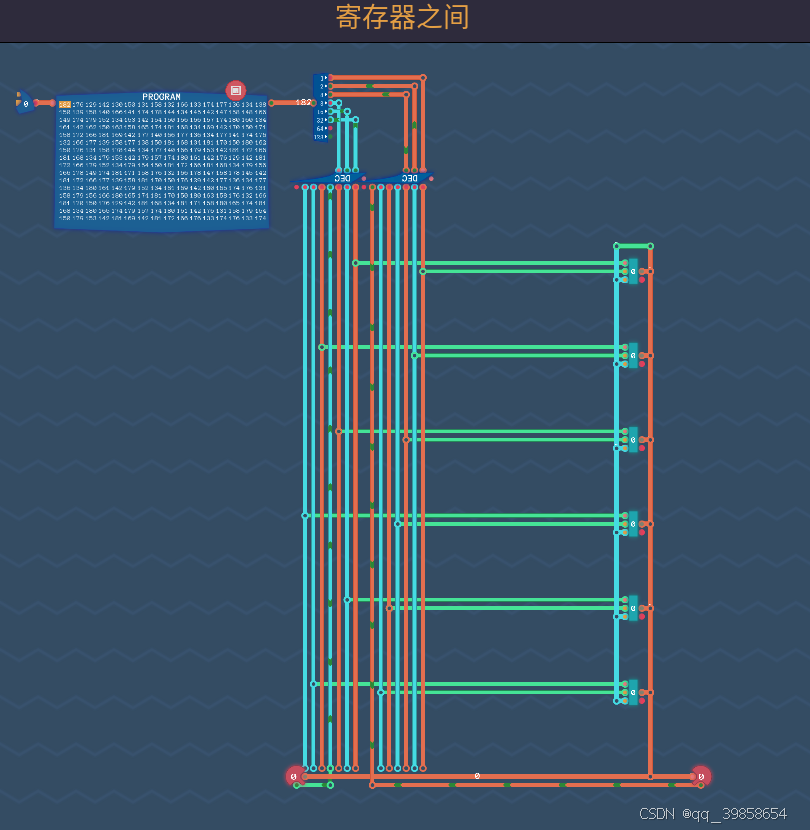

如上图所示，这个是原版的图灵完备--寄存器之间，它有5个寄存器，每个寄存器可以存8bit，然后可以将数据从源拷贝到目的地，其中输入也可以作为源，输出可以作为目的，原理也很简单，也就是打开一个存一个，8bit前两位表示模式不用管，后面的6bit，前面3bit是作为源的地址，再后面3bit是作为目的地址。
这上面用到了3-8译码器，也就是给3bit然后有8种情况，相应的每一种情况只会有一路绿灯，其它为红灯，也就是前面3bit决定了加载那一路的数据，后面3bit决定了将数据保存在那，用到了寄存器数据读取与保存功能，寄存器数据每一刻只能有一路数据，否则就造成了回路，在游戏中是不行了，在现实中则会短路，所以按照上面的思路就可以设计平衡三进制的寄存器之间了。
6.1平衡三进制的寄存器

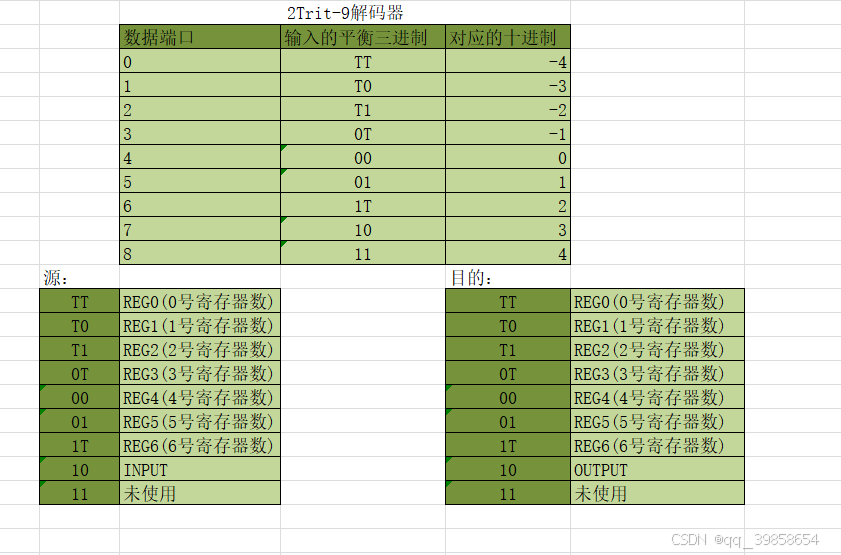

如上图所示，用了2个Trit来表示9组选项，寄存器有7个、输入与输出占了1个、还有1个未使用，如果是3个Trit，那就是27组选项了太多了，问题来了平衡三进制是三种布尔值的，然而控制寄存器的存储用的是二进制，你这平衡三进制怎么用，多了个两者态，怎么看都不行呀，先别急去看看之前平衡三进制三态复用器，这样就有办法了。

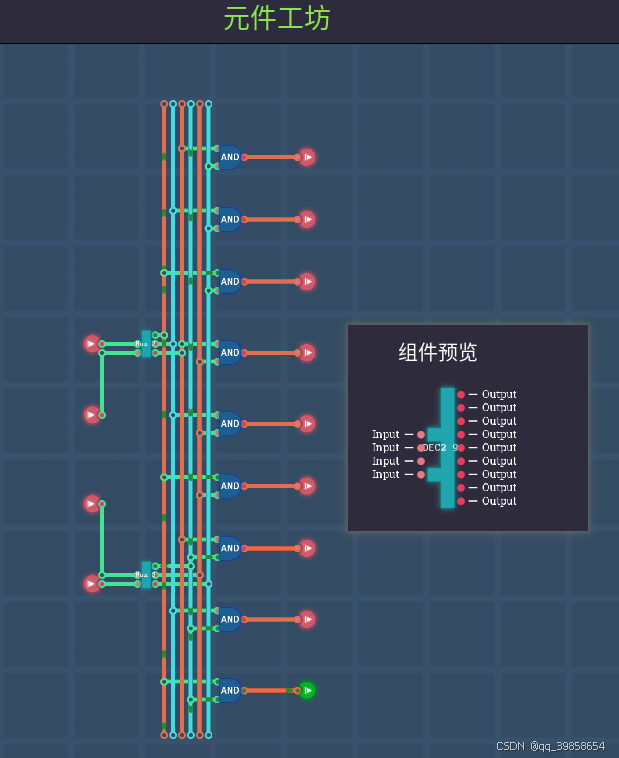

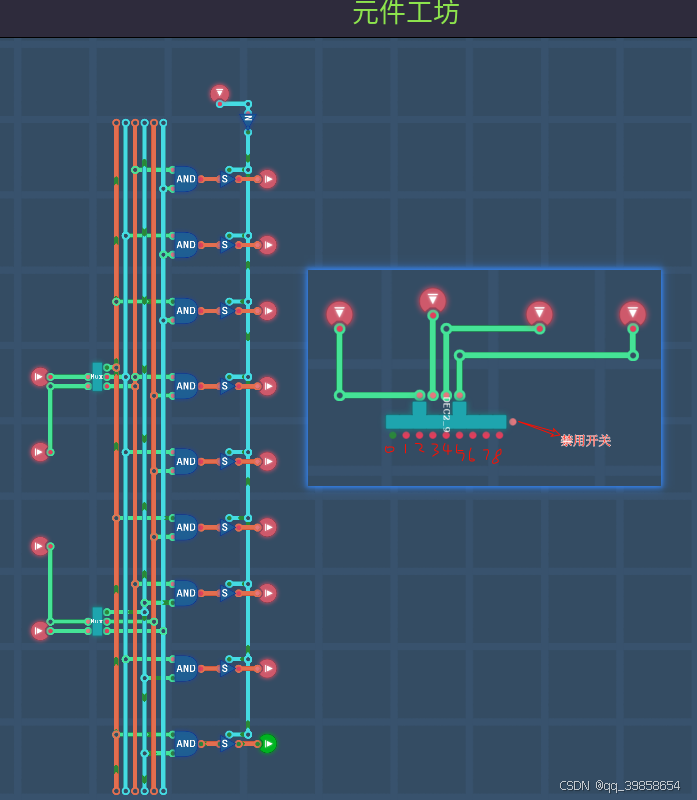

想到了吧，就是将3种状态转化成了3组布尔值，然后平衡三进制的二进制的编码方式，不用重新转成二进制，就可以弄出2-Trit的2-9译码器，有9组布尔值输出，同样的，3Trit有27组布尔值输出，如下图所示：
6.2平衡三进制寄存器之间

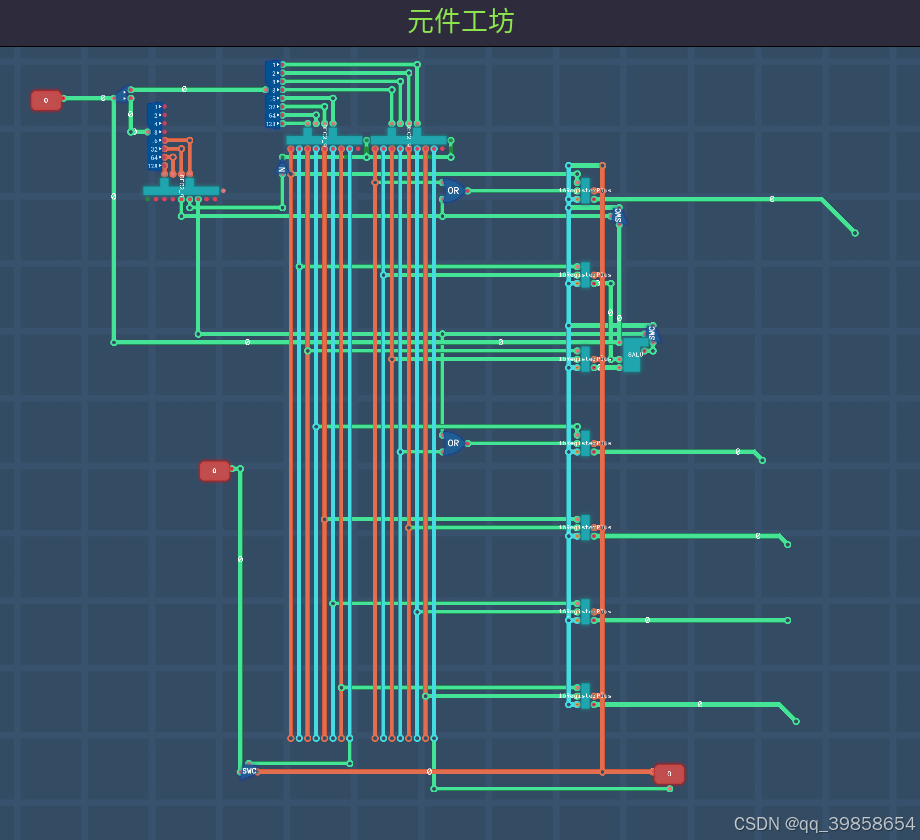

有了前面的2Trit-9译码器，就可以弄平衡三进制寄存器之间了，现在只要用原版的16位寄存器就可，这也是用二进制模拟平衡三进制的好处，不用考虑存储的问题，只要无脑叠加就行了，也就是16位寄存器，可以存8Trit，目前而言是够用了，如下图所示：

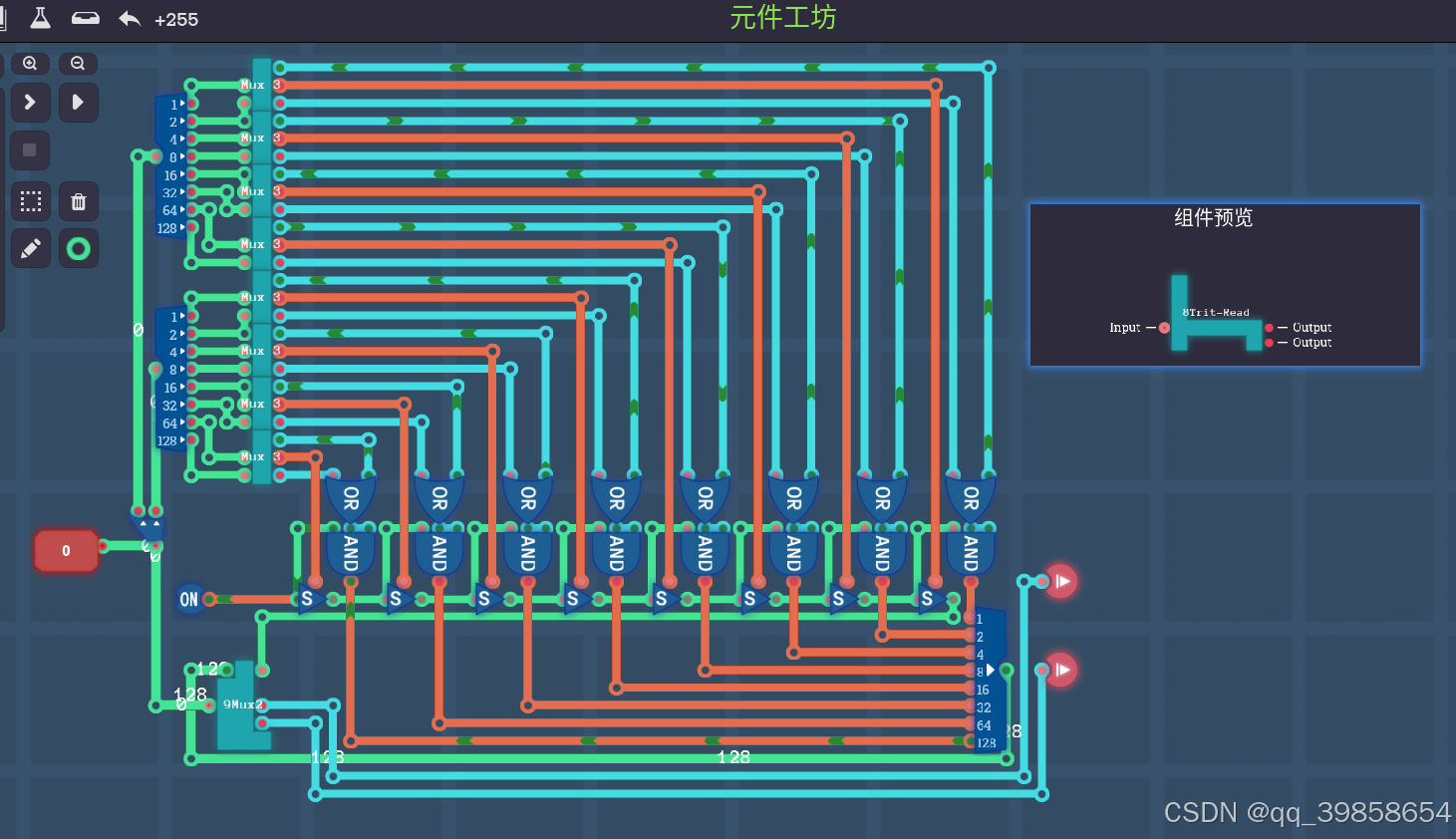

这图灵完备的游戏还是有点不完善，它的存储器探针只能检测最多8位，超过的不行，如果是16位，也就是前面的8位不检测，只检测后面的8bit，所以存储器探针在16位寄存器上，数值显示不准就没用了，就不加存储器探针了，结合上面的2Trit-9译码器及16位寄存器，就可以完成平衡三进制寄存器之间 ，如下图所示：
6.3平衡三进制算术引擎(8Trit)

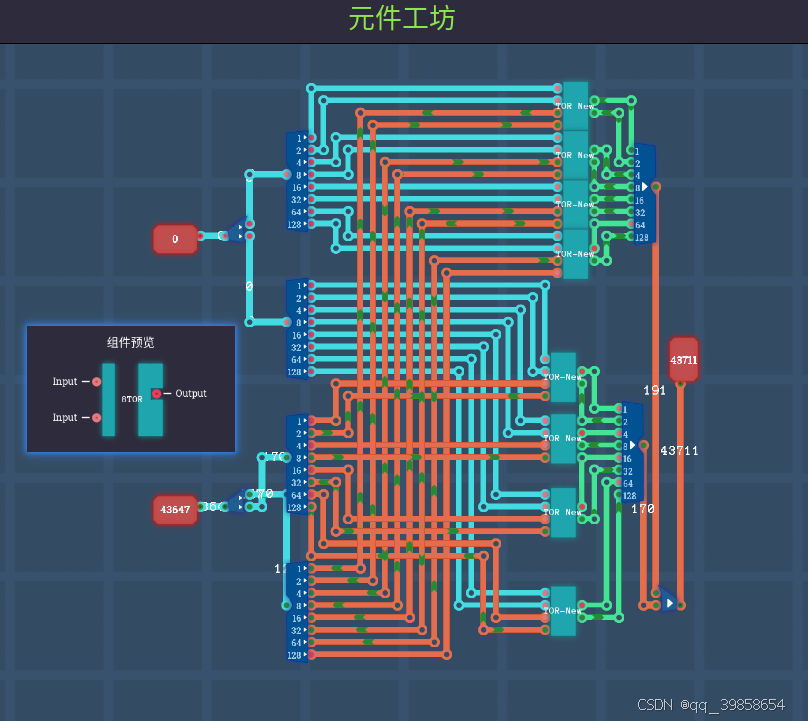

前面弄了4Trit是逻辑引擎，但并不完善，指令也没有设计，因为之前不知怎么用平衡三进制操作二进制，现在有了上面的寄存器之间的实现思路，就可以将3种状态转化成了3组布尔值，这样就真正的可以实现8-Trit的算术引擎了，要弄8-Trit的算术引擎，那8TOR、8TNAND组件要弄出来，也就是8位Trit按位或操作等，如下图所示：
弄完8TOR及8TNAND后，要再弄出8-Trit的加法器，这个加法器可以计算加法，同时也可以计算减法，得益于平衡三进制的对称性，你只要将一个8-Trit的数，按位取反就可以得它的相反数，如13(111)取反后为-13(TTT)，所以可以定义出一个数取反后相加的操作，也可以是相加后再取反的操作，8-Trit的加法器，如下图所示：

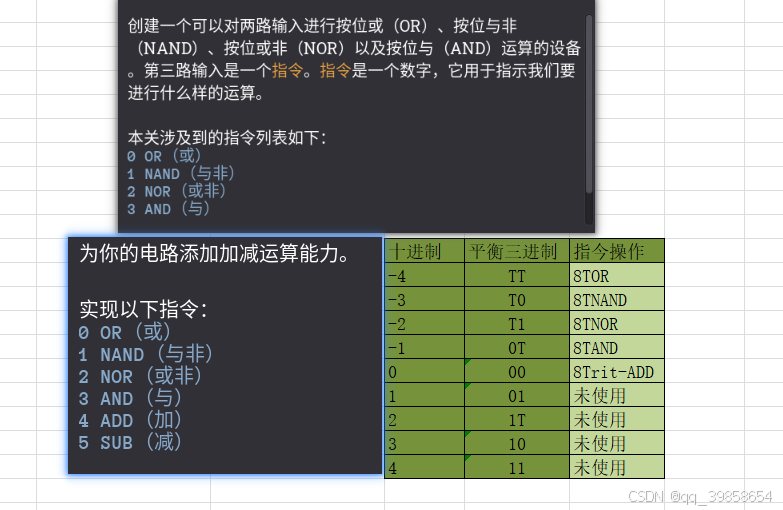

最后，就可以弄出8-Trit的算术引擎了，按照前面的地址来说，它的指令也是一一对应的，所以设计算术引擎指今集，也可以参考图灵完备的来设计，如下图所示：
所以，按照上面的指令集，可以设计如下8-Trit的算术引擎，注意了，因为T(00)、0(01或10)、1(11)的编码方式，所以8-Trit的加法器的进位那不输入，就默认输入T(00)，这样就多了个T，这个坑到了我，我说怎么算都不对的，所以要给它输入0(01)才行，不然就单独的将进位脚引出来，8-Trit的算术引擎如下图所示：
测试过了，运行起来很稳定，结果也是正确的，这样8Trit的算术引擎的弄好了，最上面的操作码是给计算单元设计的，所以输入也是16位，但用到只是16位最后的4位，即8-Trit的操作数最后的2-Trit。
6.4平衡三进制指令集
可以看Setun三进制计算机模拟器的第三部分，同样结合了图灵完备思路来设计，但是复制也要复制的明白，差不多的8-Trit，最前面的2-Trit也是来模式选择的，原本的设计思路，如下图所示：

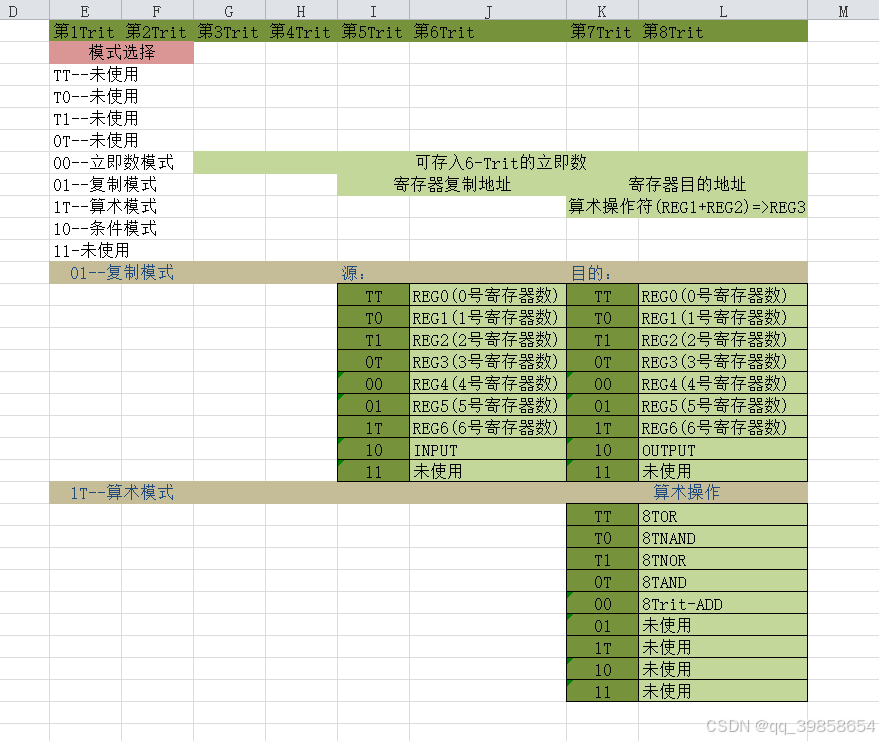

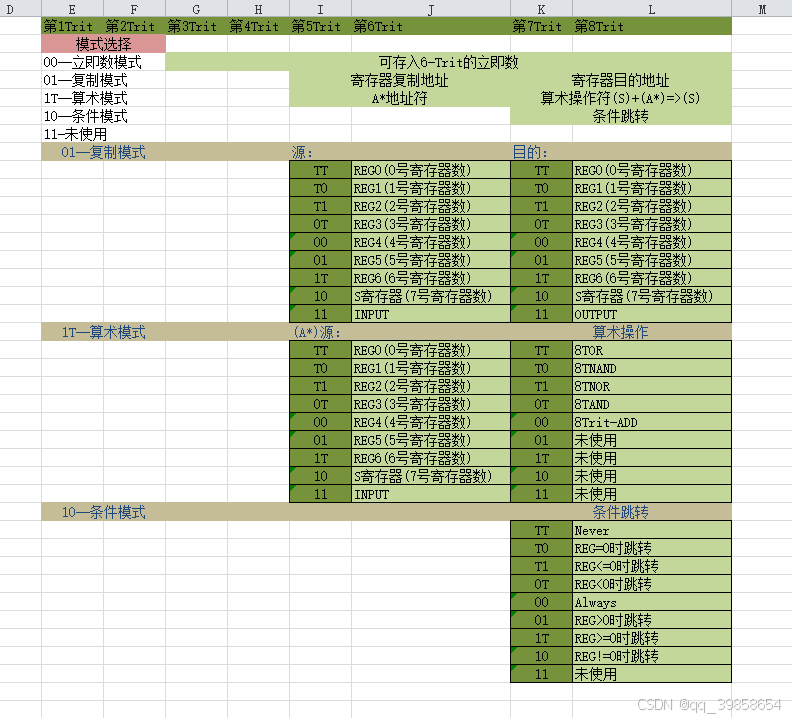

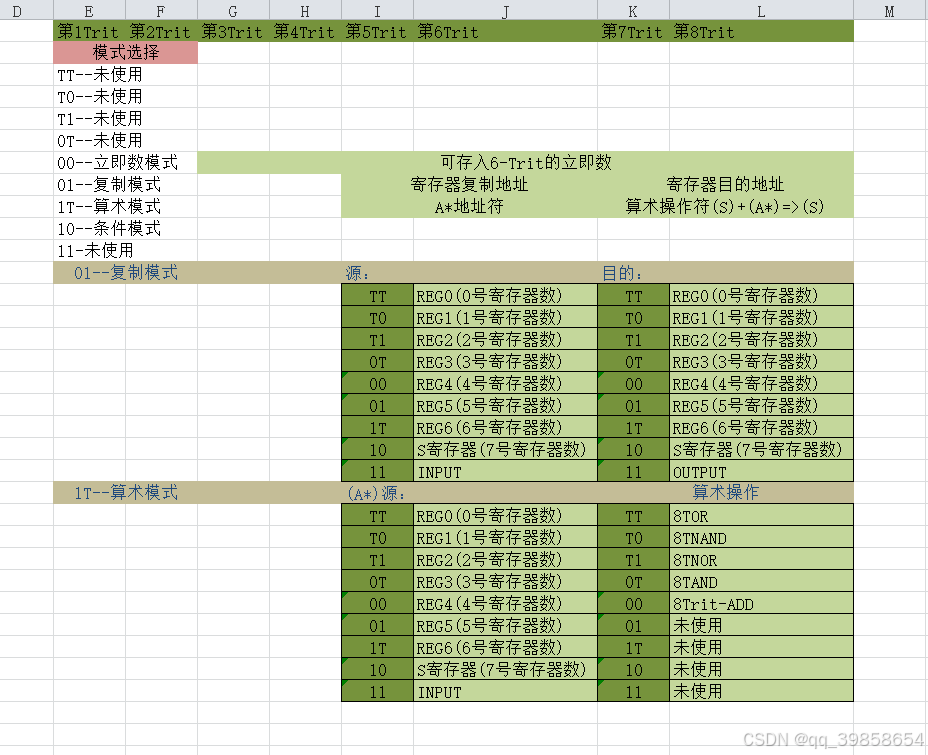

结合之前的设想、与实际的需求、原本的设计，就可以设计如下指令集，如下图所示：
这里的立即数设计很有趣，即然是立即数，当然是输入什么就输出什么，但是有最前面的的模式选择在，会受到模式选择最前面2位的影响，所以最好的办法就是将它最高2位置为0，所以00为立即数模式，如果是其它三种都会影响输入的效果；这样平衡三进制的设计，也要是立即数模式最高2-Trit要为00(0101)，所以只能将指令集移到中间去，这样对输入的立即数也没有影响，这样就指令集就设计好了。
6.5平衡三进制计算单元

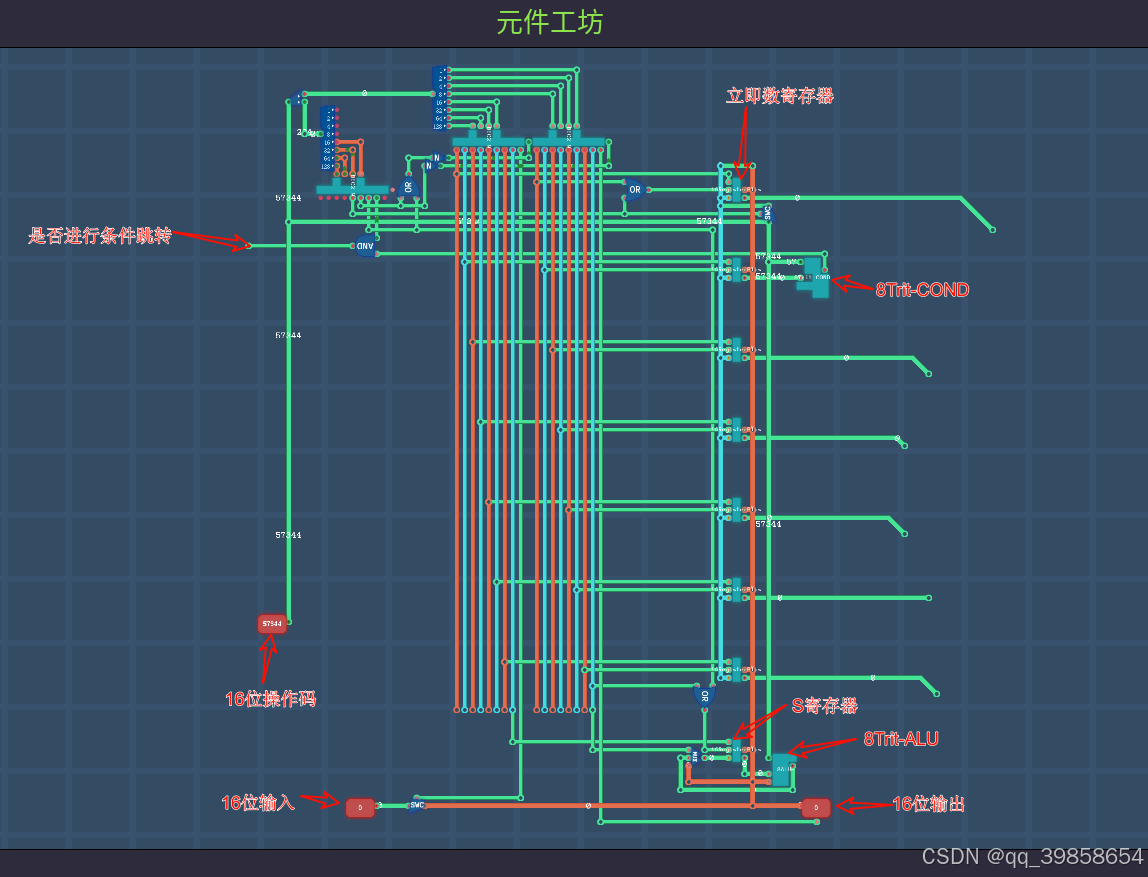

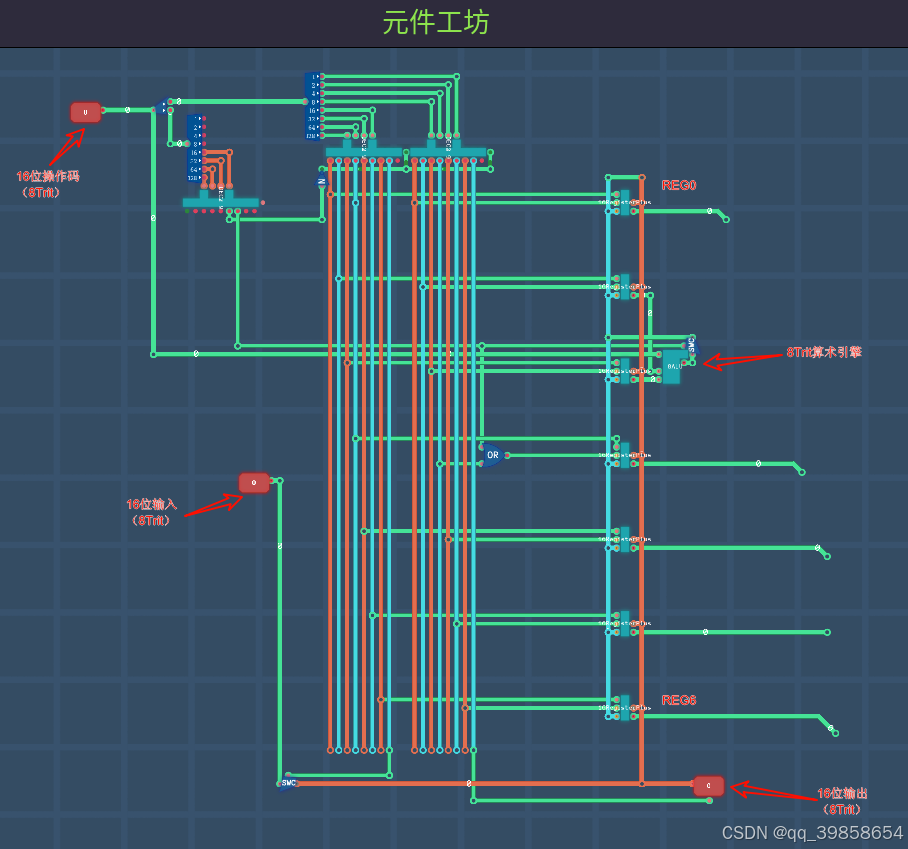

是时候合体了，将之前弄的平衡三进制寄存器之间及8-Trit的算术引擎结合一下，成为平衡三进制的计算单元了，如下图所示：
现在，平衡三进制的计算单元弄出来了，再弄个立即数和条件跳转，那么平衡三进制图灵机差不多，就可以筹出来了，操作码那就是用来输入指令集的，目前有了复制模式与计算模式，其实已经可以弄简单的平衡三进制计算了，也就是用复制模式，将输入分别存入REG1寄存器、REG2寄存器中，然后用计算模式将两者相加，得到结果输出到REG3寄存器中去保存，最后用复制模式将REG3寄存器的值，输出到输出端口就行了。
7、平衡三进制计算架构
这个架构参考了Setun的24条单播指今，最值的借鉴的指令，就是类似于累加计算的指令，如：(S)+(A*)=>(S)、(A*)+(S)(R)=>(S)、(S)+(A*)(R)=>(S)，它的操作大大提升了数据的操作性，将复制模式的输入与算术模式半结合的方式，少了取值的过程，加快了运算的效率，所以指今集也可以重新设计了，如下图所示：
7.1平衡三进制立即数模式
前面的2-Trit设为(00)，即为立即数模式，后面的6-Trit可以直接将其保存到REG0中去，可以保存起来备用，如下图所示：
7.2平衡三进制算术地址模式

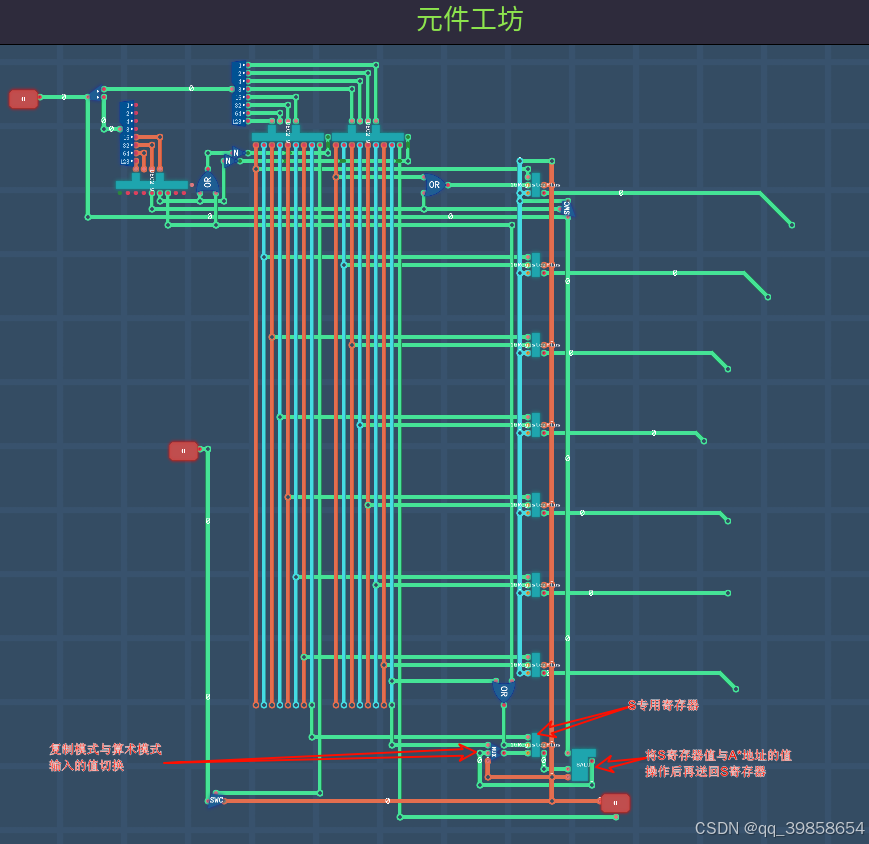

将复制模式的输入与算术模式半结合的方式，有利于累加计算，可加快运算的效率，去原来的设计，这样就可以输入任意一个寄存器的地址，输出它的值与S寄存器相加，再存回S寄存器中；注意，使用S寄存器前，需用合适的值覆盖S寄存器的中值，得如下设计：
7.3平衡三进制条件跳转模式
想设计条件跳转，就先直接复制过去，要足够的抽象，逻辑是可以移过去的，但电路不行，这两者不是同一个物种，就拿正负性判断来讲，二进制只要判断最高位是不是1(0为正数，1为负数)，就可以知道它是不是负数；若要判断一个平衡三进制数的正负性，可判断数字符号的最高有效数字的值，左起第一位若非 0 而是 T 的即为负数，若是 1 的则是正数，不是固定的位置，判断一个平衡三进制数的正负性的实现，也可以用逻辑非零门，请看平衡三进制计算机模拟2的逻辑非零门部分，现在先大概的将它移过来，如下图所示：
想一下之前的3选1基础件，是不是就有思路了，也就是1Trit变成3组布尔值：当为T时，第一路亮绿灯、当为0时，第二路亮绿灯、当为1时，第三路亮绿灯，每当且只有一路亮绿灯，这样就可以判断它的正负性了，当然这只是1Trit的正负性判断。
| 线路(亮绿灯) | 数字正负性的判断 |
|---|---|
| 第一路(T) | 值为负数 |
| 第二路(0) | 值为0 |
| 第三路(1) | 值为正数 |

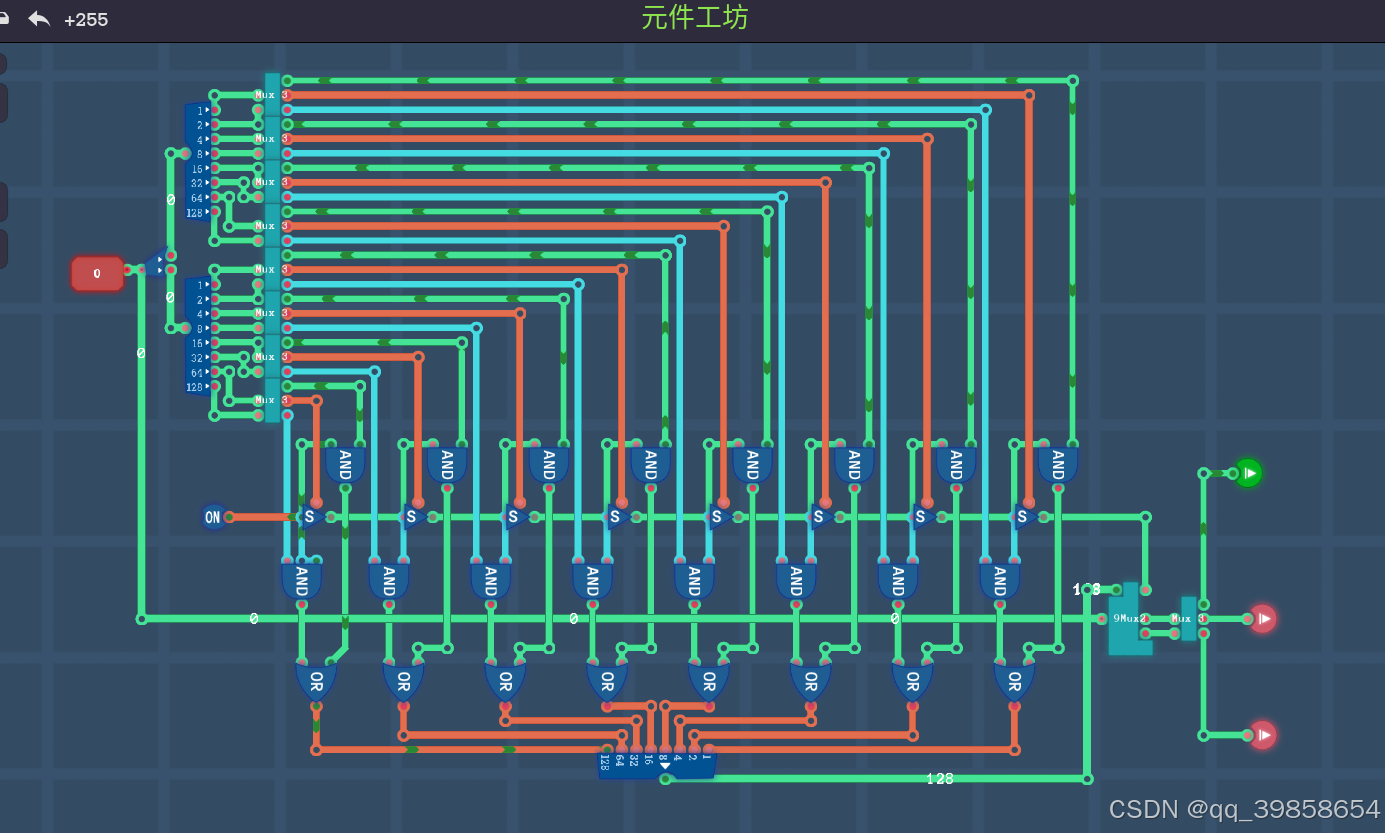

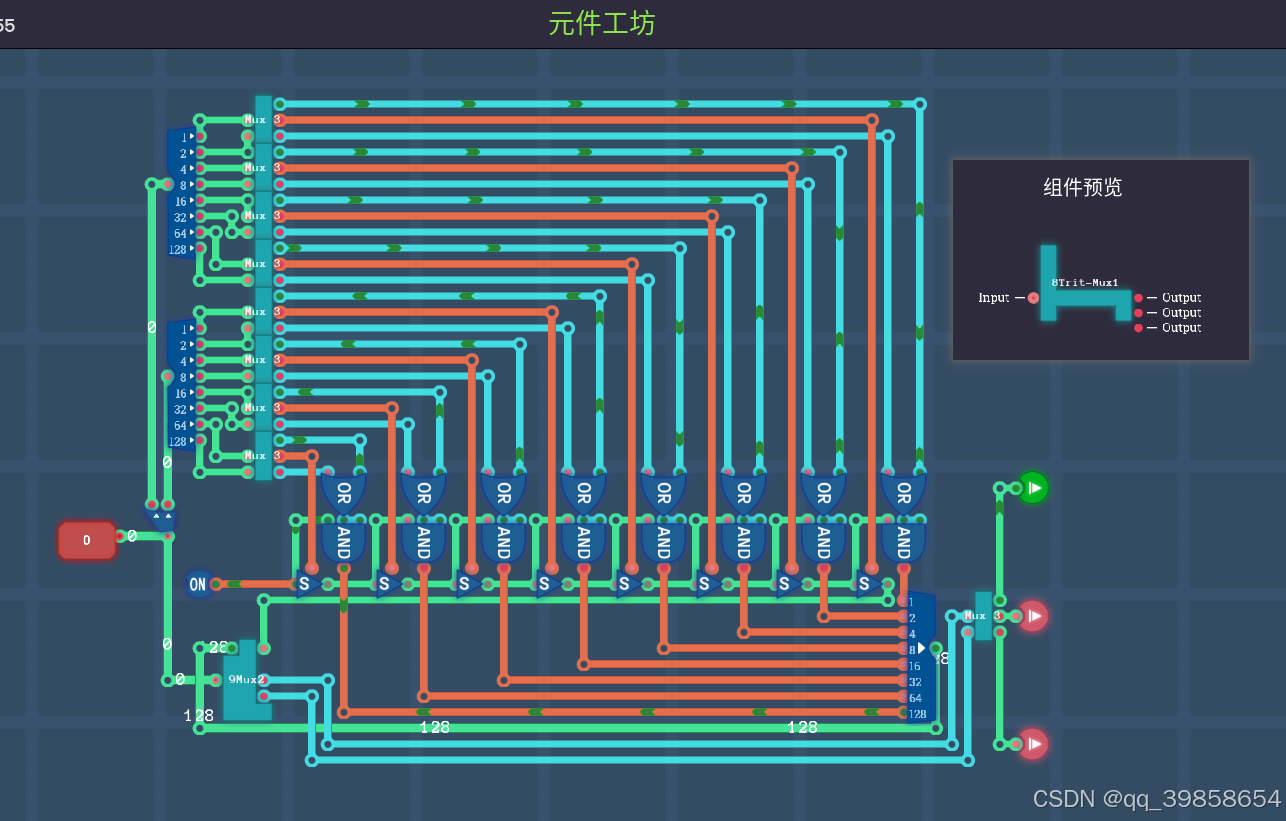

所以，就可以用多个三选1基础件3，然后16的输入3位的输出，也就是输入8-Trit，然后输出类似上面的1Trit的正负性判断，这样就可以实现一个8Trit的正负性判断，它是零还是正数还是负数，难点也有，就是先要找到最高有效位，才能判断它的正负性，当然这难不倒聪明的我，这有点像递归的过程但又不是，它的过程是从高位到低位，依次对下去，若为0则是无效位，不为0则判断出来，记录下最高有效位的位置，然后去相应的位置去读取最高有效位，再判断1Trit的正负性，这样一层按一层，就可以判断一位8-Trit数的正负性了，如下图所示：

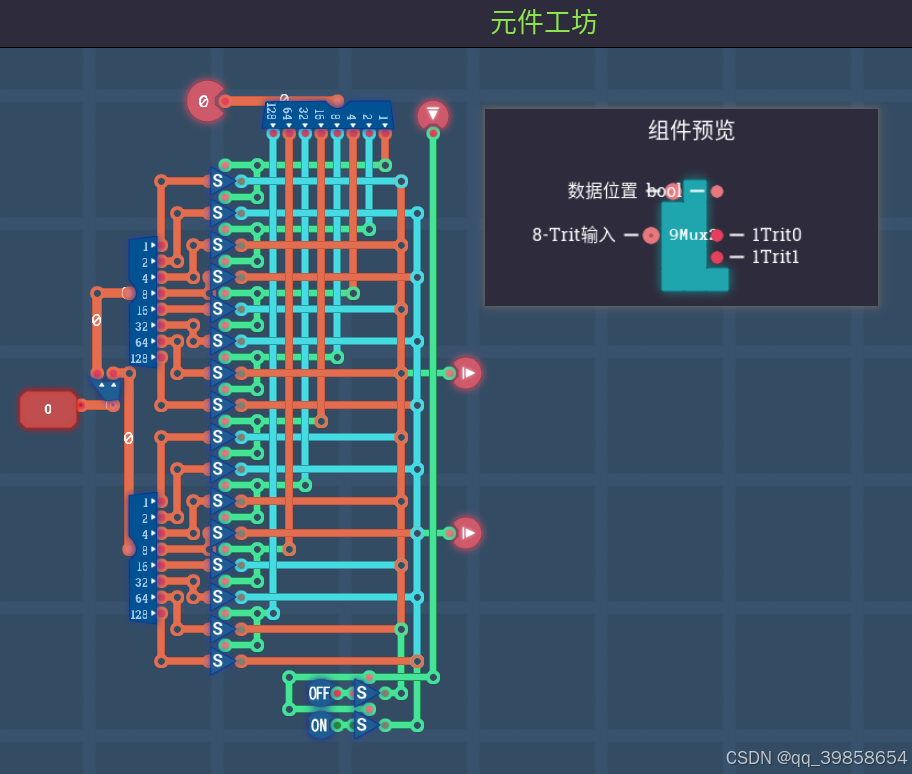

如上图所示，9MUX2有9组布尔值，额外的1位判断是否为0，当额外的1位为false时，输入8位的布尔值组，输入的8位只有一路亮绿灯，这样那一路亮绿灯就输出那一路的数据；额外的1位为true时，输入8位的布尔值组全为false，则输出01；最后跟8个1Trit的正负性判断，就可以得到上面的第二张图，也就是用了从最高位判断是否为零，若为零传输的信号会中断，全部为零则会传输到最后，不然就是在与中断信号做AND比较，这样会得到8位的布尔值组，只有一路会亮绿灯，而亮绿灯那一路就是最高有效位的位置，可以将位置读取出来加上最后面的信号有没有传输到最后的判断，这样就可以读取到最高有效位的数据，再将它简单判断一下，就知道它是正是负是零了，同样的化简一下可以读取最高有效位的数据，如下图所示：

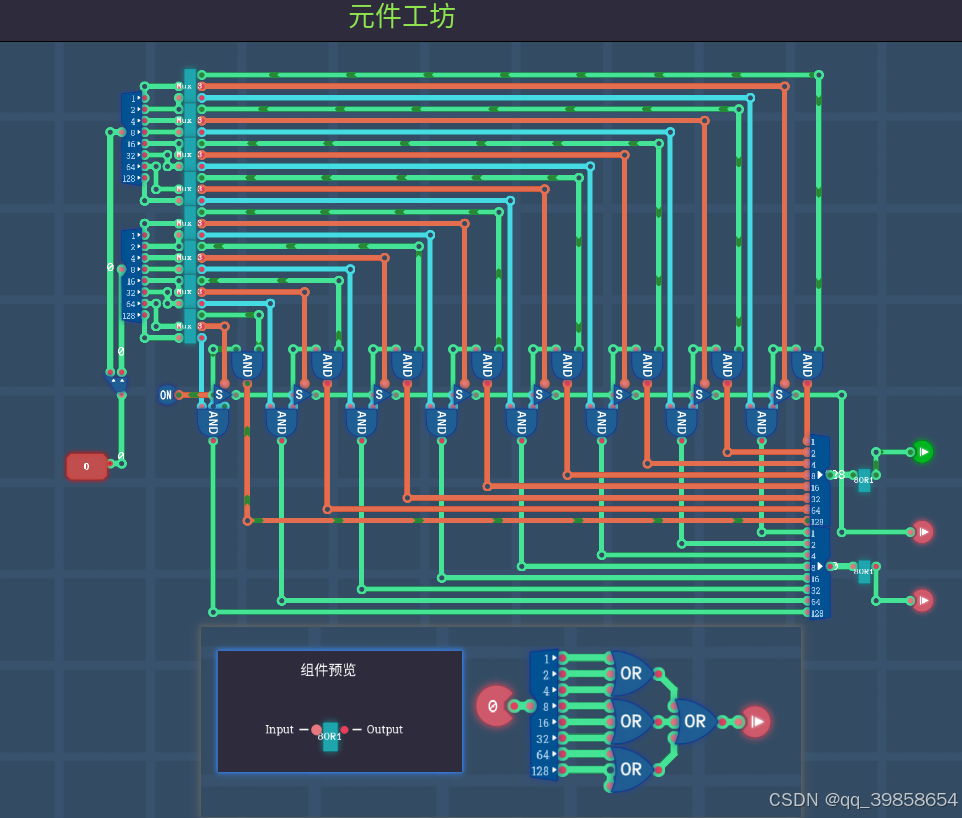

也可以不读取数据，直接进行正常负性的判断，效果两者差不多，门与延迟也差不多，用到的就是8OR1，设计如下所示：

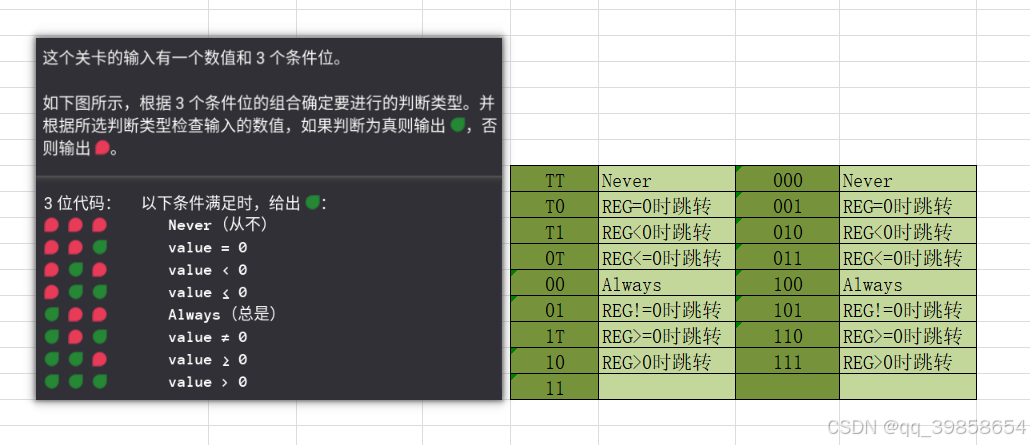

这样完成这个组件，接下的平衡三进制条件跳转模式就可以实现了，先设计好跳转的指今，如下表所示：
| 平衡三进制 | 跳转指令 |
|---|---|
| TT | Never |
| T0 | REG=0时跳转 |
| T1 | REG<=0时跳转 |
| 0T | REG<0时跳转 |
| 00 | Always |
| 01 | REG>0时跳转 |
| 1T | REG>=0时跳转 |
| 10 | REG!=0时跳转 |
| 11 | 未使用 |

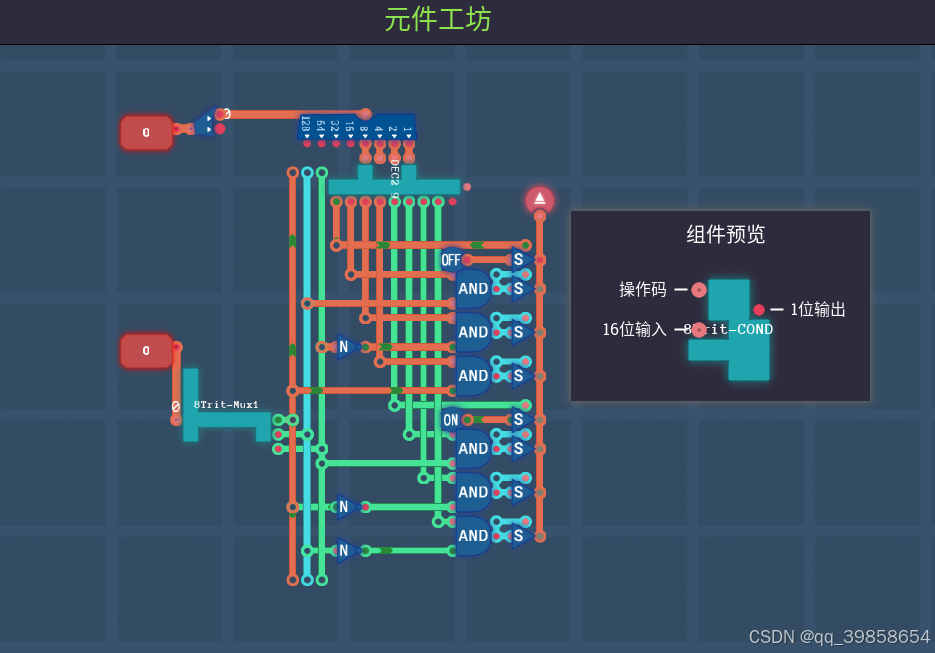

可以实现条件跳转的基础件COND，如下图所示：
要加入平衡三进制条件跳转模式，那指今集就要更新，如果可以的话，感觉可以缩减成6Trit的指令集，那二进制输入与输出就是12位，会更精简，指今集如下图所示：
这样平衡三进制条件跳转模式，就完成了，如下图所示：
7.4平衡三进制的程序
想一台完整的平衡三进制图灵机，手动的输入指今是一件很麻烦的事，所以要弄成程序保存起来，这里的程序指的就保存的指令集，一条一条指令集提取，然后一条一条指令的执行，就像是原版的二进制图灵机，如下图所示：
它有一个计数器，每运行一刻，它就取一条指令进行执行，同时还可以不用步进模式，而用覆盖模式，今步进计数器开启覆盖模式，就可以用条件跳转模式重复执行同一条指令，这在循环中会用到，或是跳转任意一处的的指令进行执行，而要用这程序来输入，就要先构建出程序的组件，也就是输入一个地址，获取这个地址的值然后输出，这里就弄个3Trit的程序存储器，可以存27条指令，所以要弄一个指令地址解析器，如下图所示：

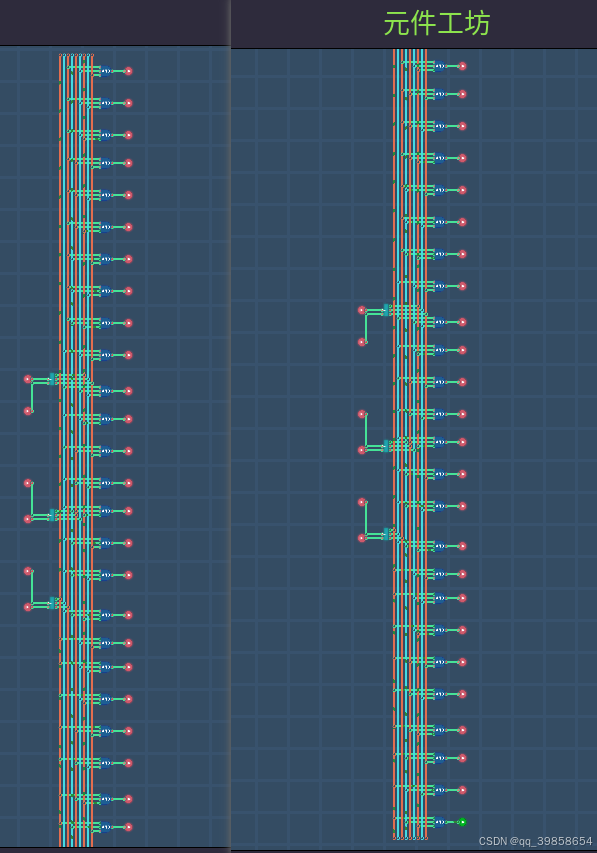

这上面用了3AND来判断，1Trit用三选1基础件3变成三组布尔值，有9条线路，共有27个输出，一个输出用1个3AND来判断，感觉门有点多了，所以优化一下，如下图所示：
DEC2_9_NoDisable是一个不带禁用开关的2Trit解释器，可将2Trit转成9种结果，所以上述的3Trit指令地址解析器，就可以化简了，先用DEC2_9先弄9条线路，然后用一个Mux 3将3条线路，这样就是12条线路，就可以不用3AND，只用AND来判断27种结果，这样简化后的硬件，如下图所示：
所以有了指令地址解析器，就可以弄出程序的组件了，用多个16位常量组件来存储值，然后输入地址，就输出一条指今，共27个为了简便就用了5个，如下图所示：

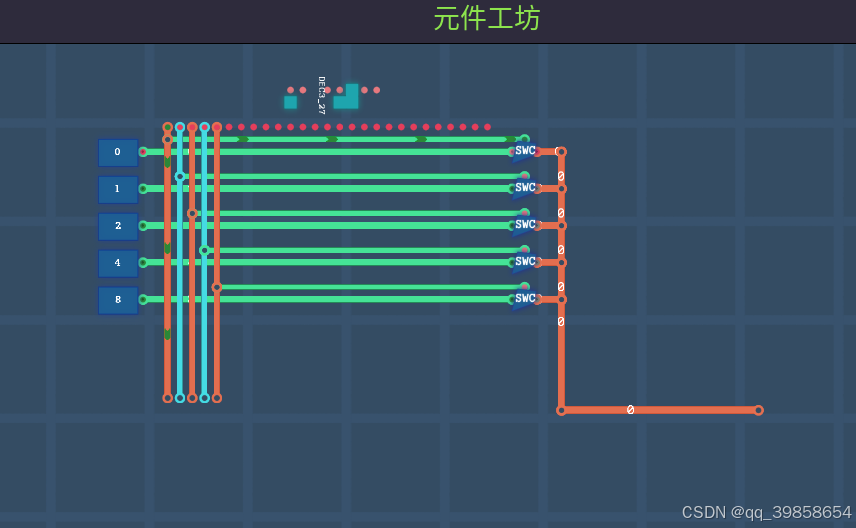

7.5平衡三进制计数器

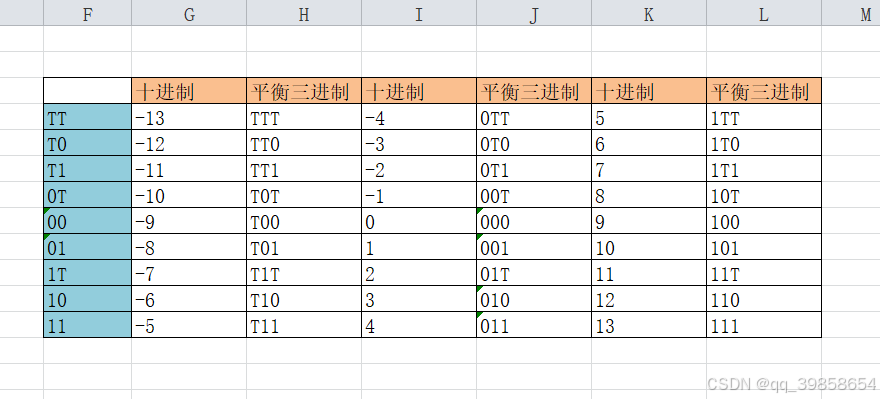

首先不要有惯性思维，这平衡三进制的计数器不是从0开始的，它是从负数开始，1Trit就是T到1共3个数，2Trit就是TT到11共9个数，3Trit就是TTT到111共27个数，现在是3Trit，所以从TTT开始不断的加1，也就是从TTT到000，再从000到111的过程，如下图所示：
因为，我使用的二进制编码是：T(00)、0（01或10）、1（11），而二进制默认为0，也就是默认从T开始，所以从TTT开始不用初始化，然后不断的加一，从TTT加到111，最后再加一，进1变为1TTT，但进位位舍弃了，又变成了TTT，这样就是TTT到000到111，然后加一又变成TTT，不断的循环，这样弄出3Trit的加法器，如下图所示：

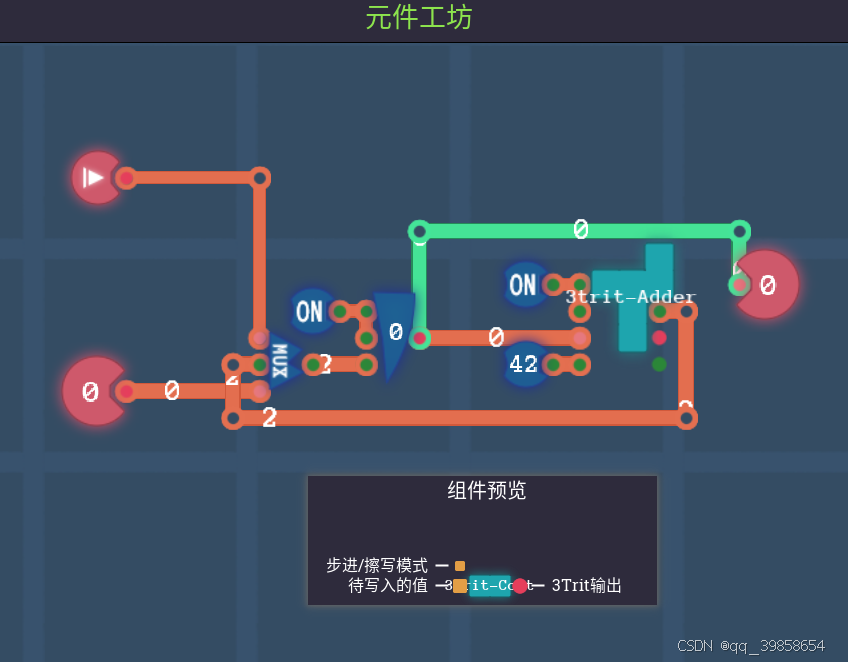

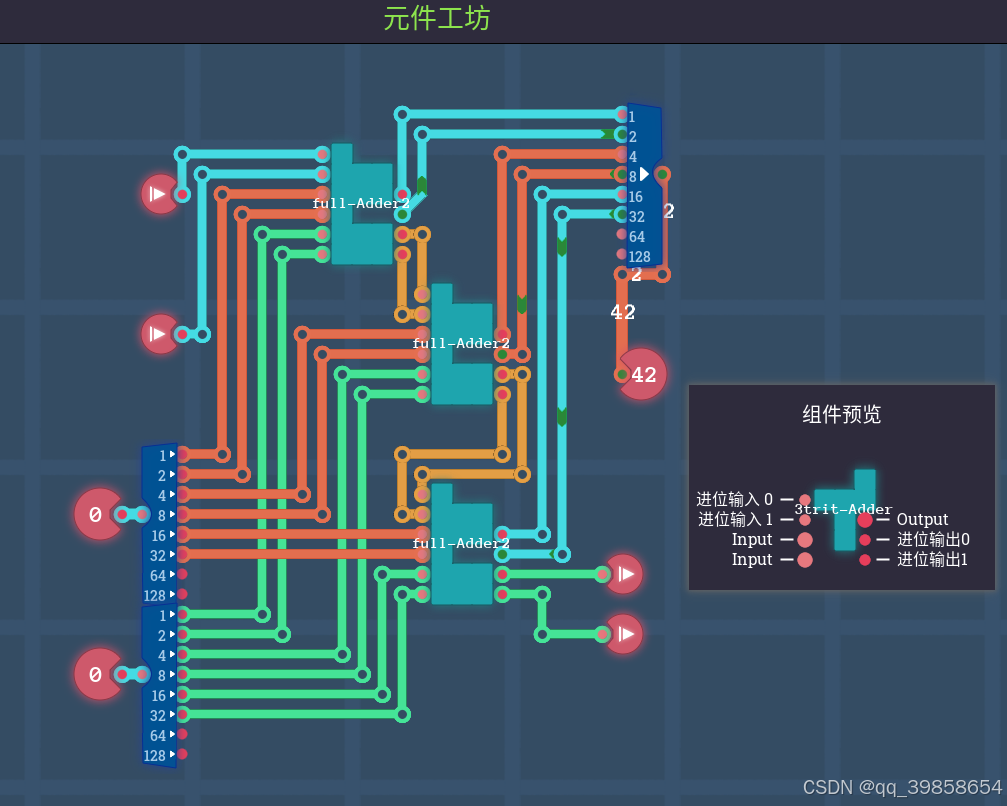

有了3Trit加法器，就可以弄出3Trit的计数器了，从TTT开始，依次是TT0、TT1......0TT、0T0......1TT、1T0等，最前面的2位不用，3Trit的计数器，如下图所示：
这样，图灵完备的零就弄好了，在第9小节就可以组装了，很快就可以得到一台平衡三进制图灵机了。
8、平衡三进制输入与输出
前面说了，平衡三进制的二进制编码方式为：T(00)、0(01或10)、1(11)，这种编码方式是简化了硬件的设计，但同时也给输入与输出带来了烦索的问题，特别是输入与输出是，去辨认01或是10的设计麻烦死了，天天对照个没完，还能容易对错，所以能不能出现一种固定的新编码表示形式，也就是运行还是原来的二进制编码方式，这种标准化可有可无，去掉也不影响平衡三进制计算的运算，只是为了好辨认，将输入与输出换成固定的新编码，如下表所示：
| 运行时： | 输入输出时： |
|---|---|
| T(00) | T(10) |
| 0(01或10) | 0(00) |
| 1(11) | 1(01) |

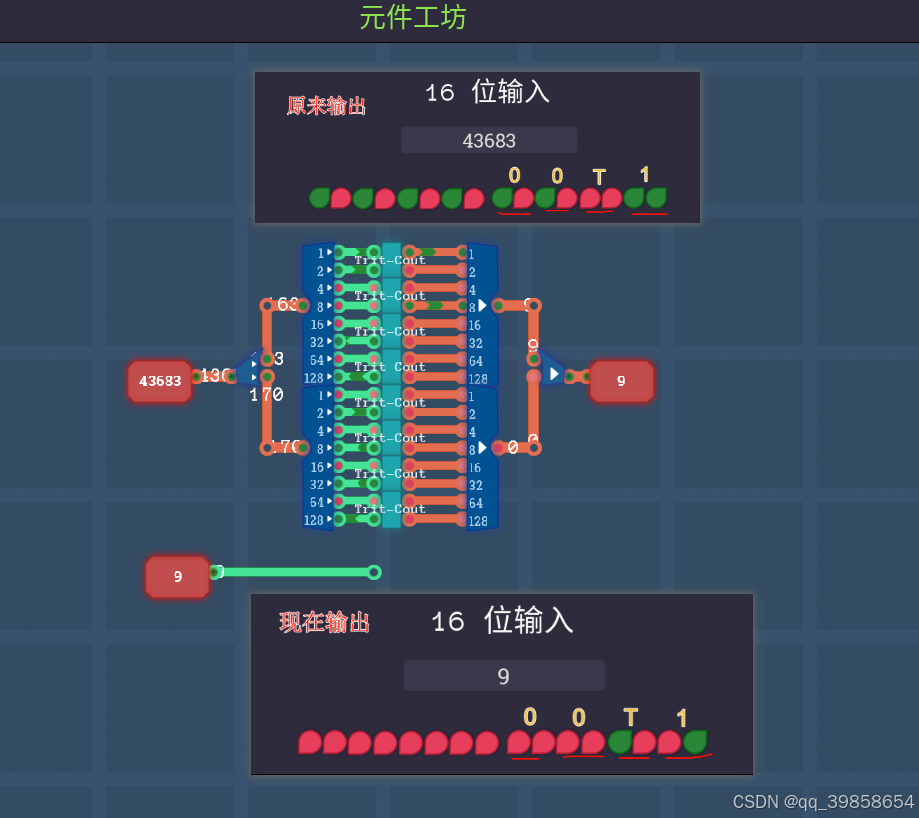

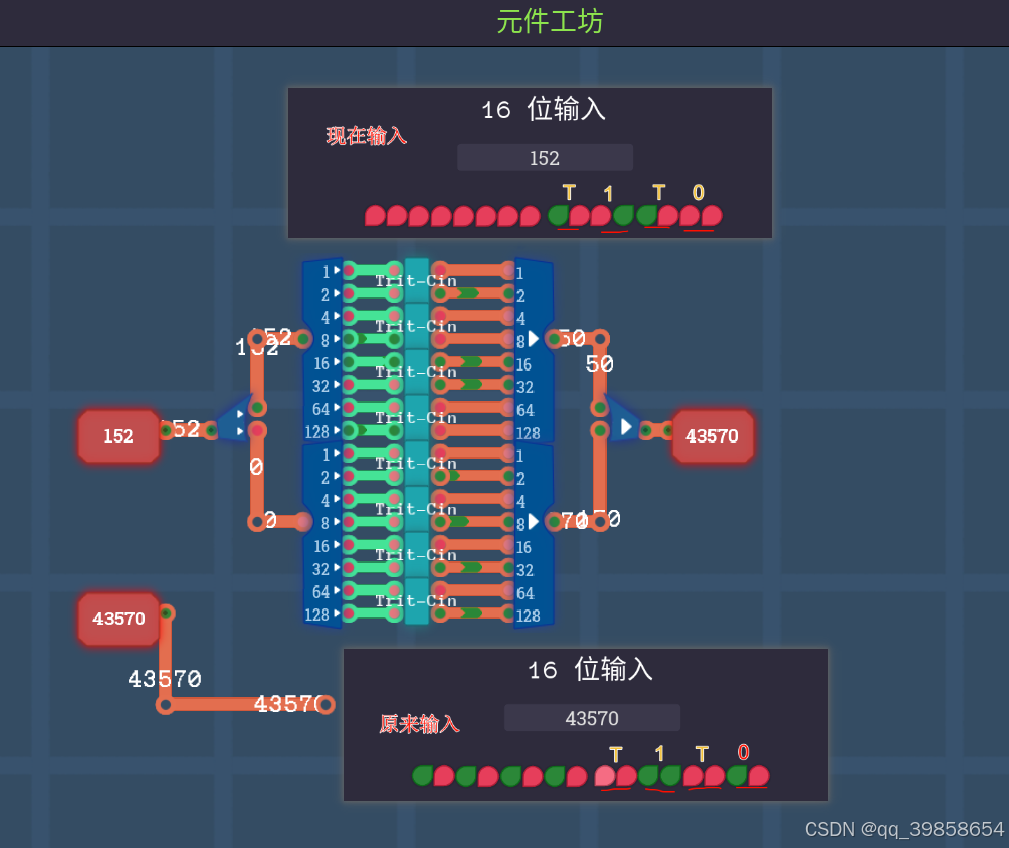

8.1平衡三进制转换输出

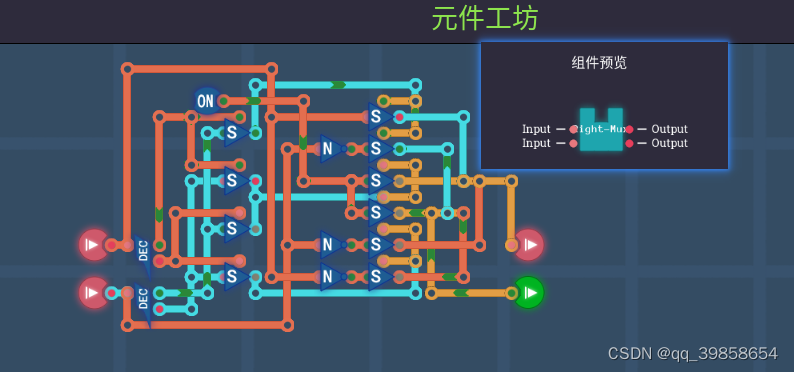

这种新的编码方式，是在研究条件跳转时无意发现的，它只要较少许的组件，就可以实现两种编码的输出转换，即：T(00)输出T(10)、0(01或10)输出0(00)、1(11)输出(01)，这样输出的编码固定且好读取，结合了前面的三选1基础件3组件的设计思路，编码转换输出如下图所示：

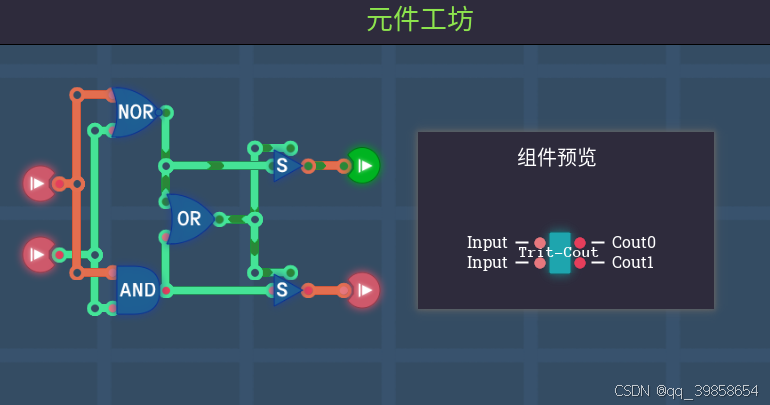

然后化简一下，得以下设计：
8.2平衡三进制转换输入
输入与输出可以统一，也可以使用原来的输入，但更建议统一的输入与输出，所以输入也标准化吧，即：T(10)输出T(00)、0(00)输出0(01)、1(01)输出1(11)，其中不合法输入11，输出结果也是0(01)，编码转换输入如下所示：
8.3平衡三进制的输入与输出
请记住，内部的逻辑门设计是以T(00)、0（01或10）、1（11），这种二进制编码在运行的，但这种编码输入与输出时不好用，所以最后要进行转换，用少许的组件进行编码转换你就可以得到标准的输入与输出，而不是混乱的输入与输出情况，不好判断，下面是8Tirt的输入转换：
可以看到，这样0是要初始化为01或10的，现在也变相的初始化了，也不能手动初始化每一位了，因为图灵完备这游戏输出是没有16位的输出的，只有16位的数字输入，所以只能将16位输入值与输出对照，可以看到这转换输入的输出是正确的。
同样的，将原始输出进行转换后，就会得到一个易于读取的结果，它的编码固定，也不会有两种情况的出现，这样就完成了模拟的平衡三进制计算机，标准的输入与输出了。
9、平衡三进制图灵机
终于到这一步了。从此刻起，平衡三进制的图灵机再次浮现于世人眼中，它确实是独一无二的，虽然是模拟的，但它却是工程上就可能实现的方案，弄出来后就可以优化，优化后就能跑得更快，同时也会促进原生平衡三进制计算机的实现，平衡三进制计算机终将再次王者归来。
9.1平衡三进制指令集的使用
前面的，其实用了二种指令集，一种是图灵完备原来的设计，加法运算是将REG1寄存器与REG2寄存器的值相加后，将相加后的值给REG3寄存器；另一种就参考了前苏联的Setun三进制计算机的24条指令集，是一种快速累加计算的指令集，可以减少取数据的过程，下面用两种指令进行一次加法运算，如下所示：
普通指令集(加法运算)
- 复制模式 Input--->REG1
- 立即数械 ------>REG0
- 复制模式 Input--->REG2
- 算术模式 Add (REG1+REG2)--->REG3
- 复制模式 REG3--->Output
累加地址指令集(加法运算)
- 复制模式 Input--->REGS
- 立即数械 ------>REG0
- 算术地址模式 Add A*(REG0)+REGS--->REGS
- 复制模式 REGS--->Output
累加地址指令集可以少一条指令，完成普通指令集同样的事，当然两都的架构也是不一样的，若是多次的计算，累加地址指令集更有优势；如3次加法运算，普通指令集每次加法运算要3条指令：Copy REG3--->REG1,Copy Input-->REG2，Add (REG1+REG2)-->REG3，而累加地址指令集只有2条指令：Copy Input-->REG0,Add A*(REG0)+REGS--->REGS，它少了结果要转移的过程，这样3次加法运算，就会少了3条的指令、9次加法运算就是9条指令、100次加法运算就是100条指令。
9.2平衡三进制图灵机的使用

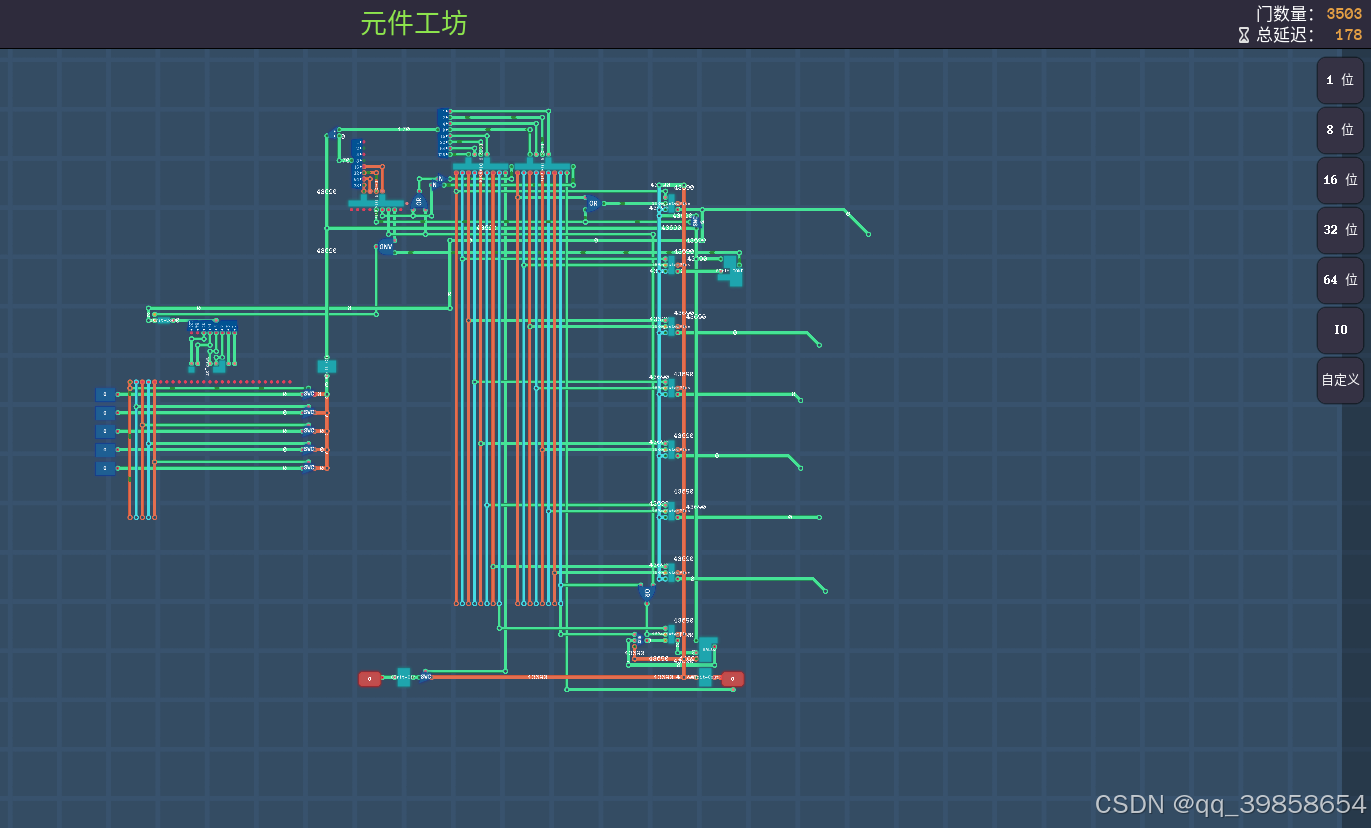

现在，是时候组装了，平衡三进制的程序组件、计数器组件和之前的框架合体，这样就是一台完整的平衡三进制图灵机了，可以进行编码做一些简单的事情了，如下图所示：
下面是一次简单的加法运算过程，共有5条指令，如下所示：
对照表格，翻译上述指令：
- 27327(00 000111)立即数模式 Input--->REG0
- 28686(0100 TT10)复制模式 REG0-->REGS
- 27136(00 00TTTT)立即数模式 Input--->REG0
- 49158(1T00 TT00)算术地址模式Add A*(REG0)+REGS--->REGS
- 289911(01TT 1011)复制模式 REGS-->Output
上面为了测试立即数模式，所以还加上了立即数模式，也就是简单的加运算，将0111+TTTT=T000，01是复制模式，后面的2Trit不用管，只有立即数模式用到了，其它三种模式都是无效位。

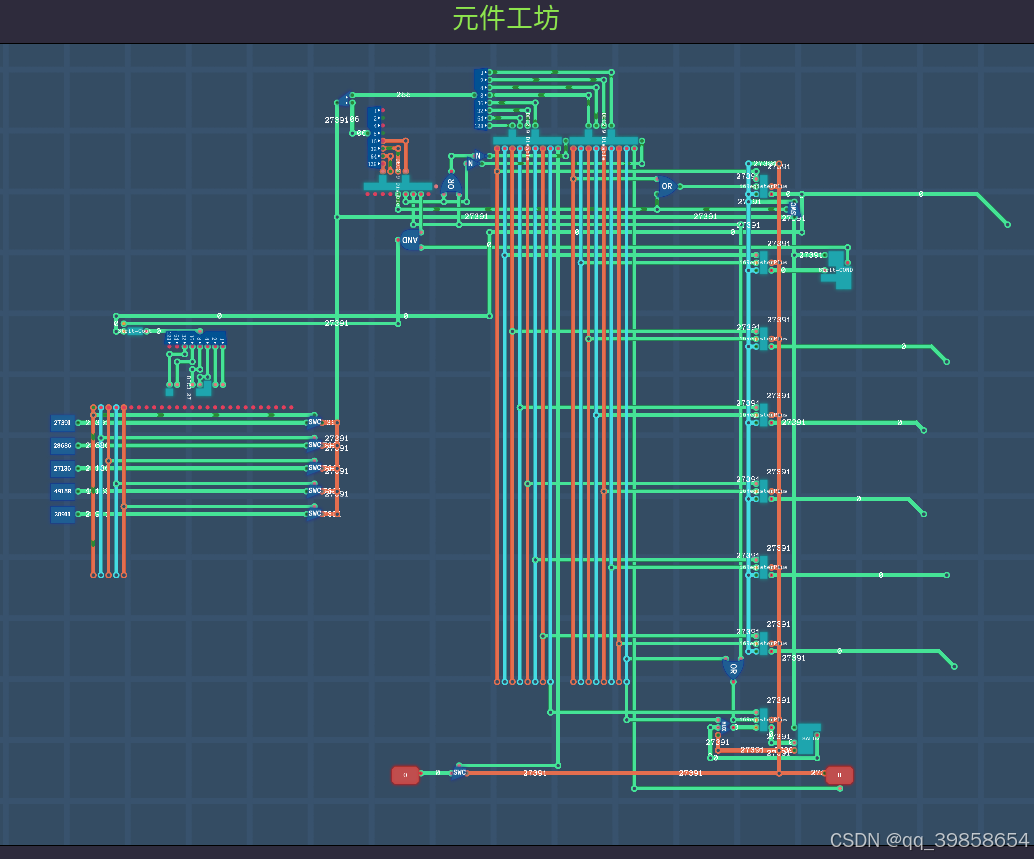

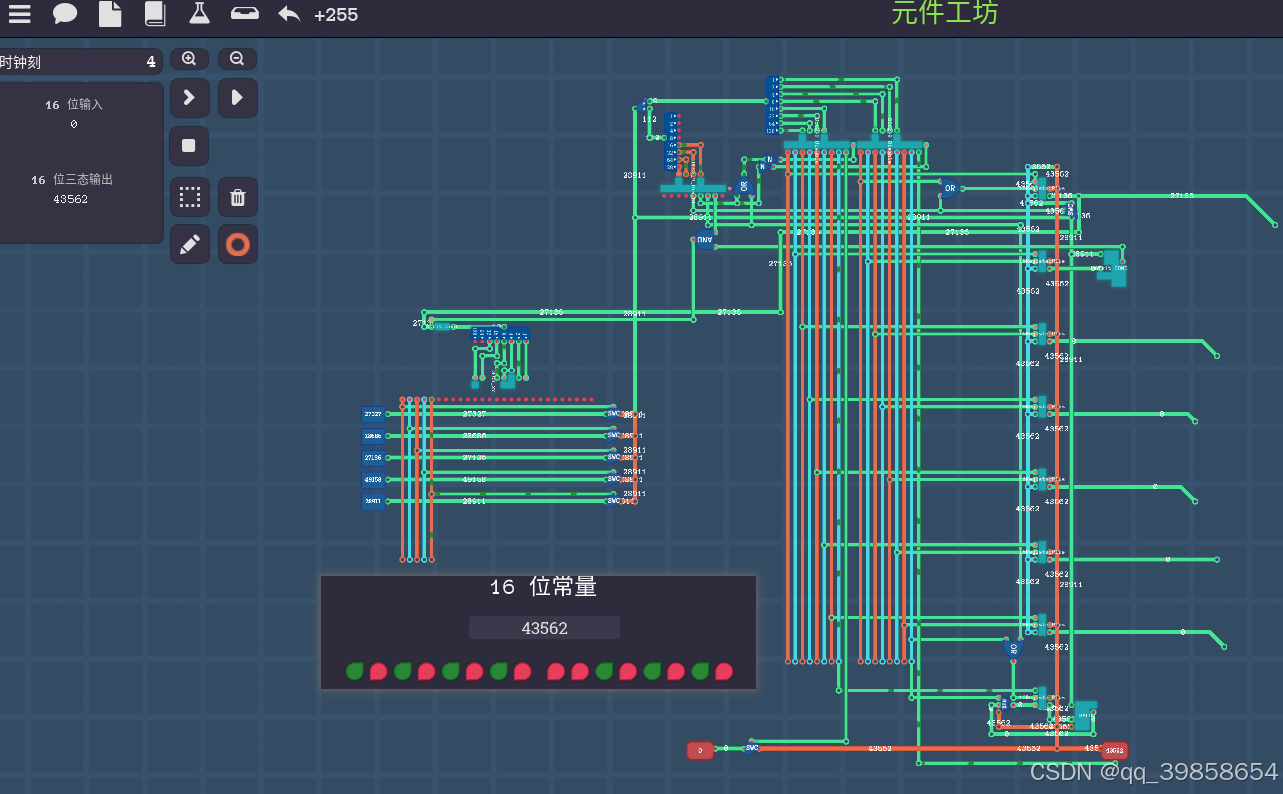

运行了4刻，就出结果了为43562(0000 T000)，结果很正确，平衡三进制图灵机正确的运行了，如下图所示：
9.3平衡三进制计算机的优化
这下就可以用到标准化的输入与输出了，可以将Cin分别放到指令输入端及输入端，将Cout放到输出端，这样一个标准化的输入与输出的平衡三进制计算机就弄好了，如下图所示：
还有就是指令集的输入，不一定要用平衡三进制的计数器，也可以直接用二进制的计数器，相应的也用二进制程序组件，反正也是一条一条输入的，可以用更少的门来构建这台机器，但同时也会带来表示方法不一致，二进制与平衡三进制部分混用的问题，若用T(10)、0(00)、1(01)、11弃用，这种编码也行，可以看平衡三进制计算机模拟2，最后总结一下，所有构建用到的门吧，如下图所示：

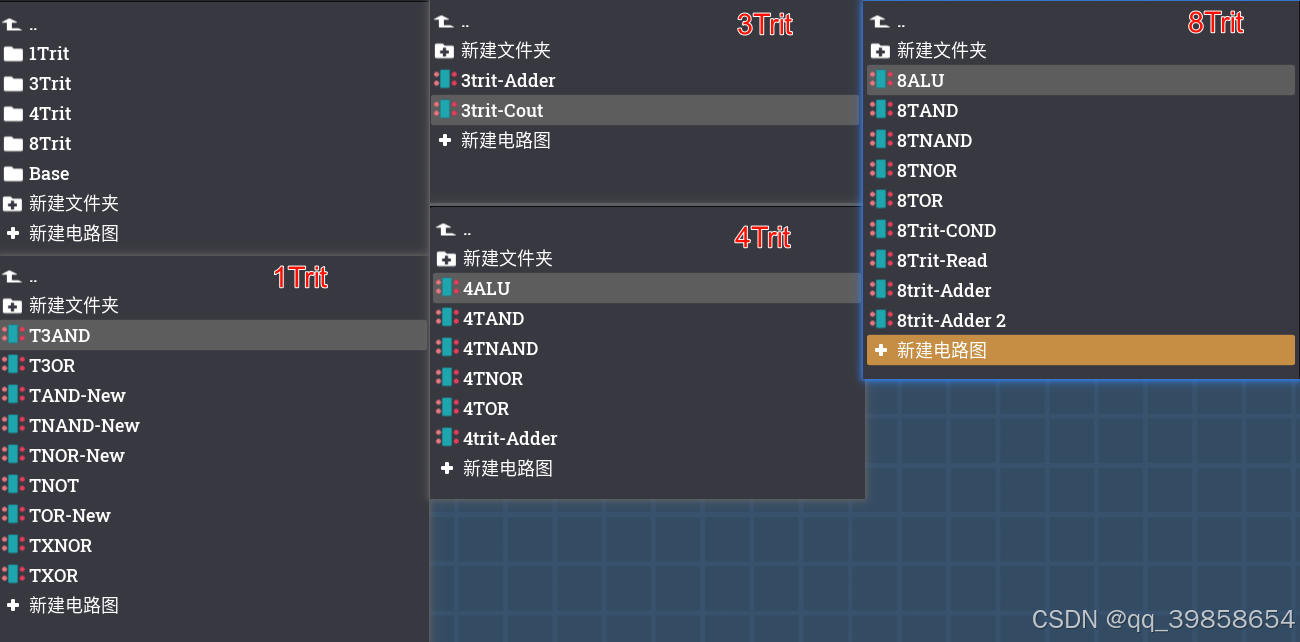

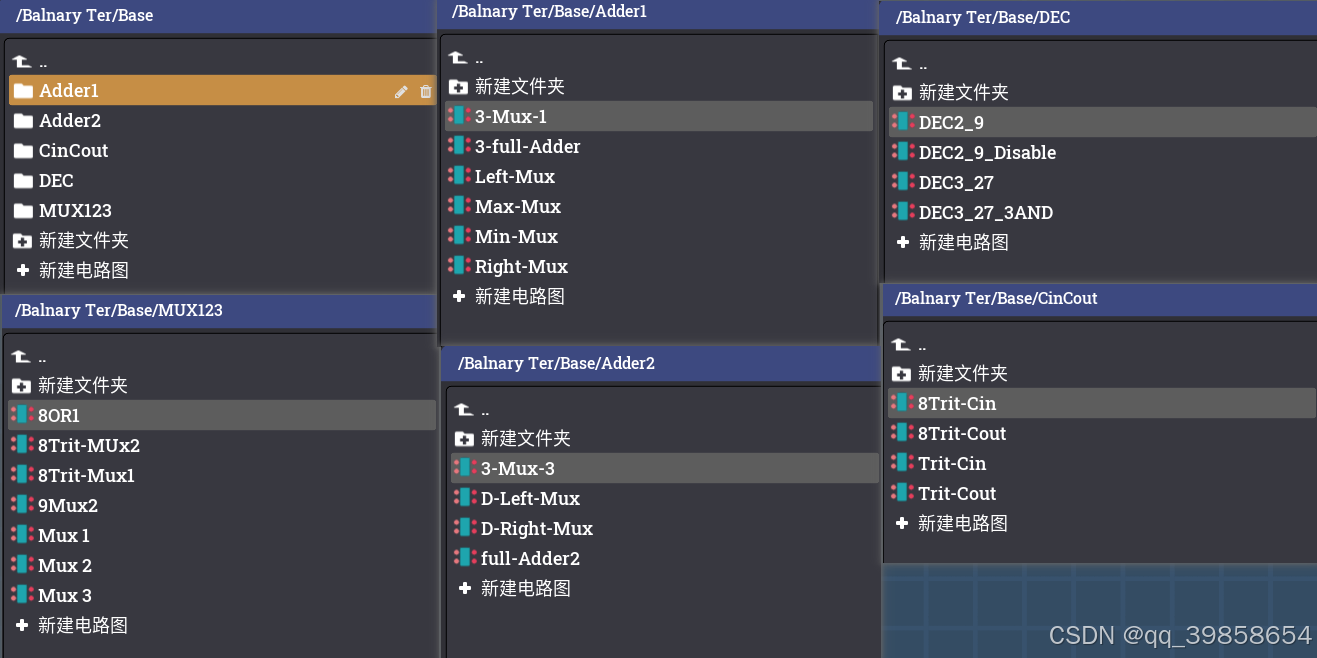

结语：
太厉害了我，竟走出了一条模拟平衡三进制计算机的路。
