基于OpenCV3.0的车牌识别系统设计（二）--车牌提取

写在前面的话

上一篇开篇博文写好之后找女朋友看了一下，希望她提一点建设性建议。结果她很委婉的告诉我，写的还行就是太表面了，告诉我要注意细节的描述与具体的实现过程与原理等等。其实我只是想骗她看一下增加一下点击量，顺便知道我写的博客新手能不能看懂而已。结果她告诉我，她那么聪明当然能看懂，别人就未必能看懂了！！！吼吼吼，信了她的邪，什么时候都不忘记赞美一下她自己的小妖精。上一篇写的不好的话请各位见谅，吾理小子文笔有点差，但是我会尽自己的最大努力把自己懂的东西分享出来，希望对你有用。为了讲述清楚车牌识别的每一个环节，吾理小子决定把写好的工程源码重新解剖，在每一个环节中贴出该部分完整的代码，新手可直接拿去运行观看实际效果。各位感动吗！

进入正题，上次重点介绍了车牌识别的流程，本文来详细聊一下车牌提取的实现过程。

车牌提取方法

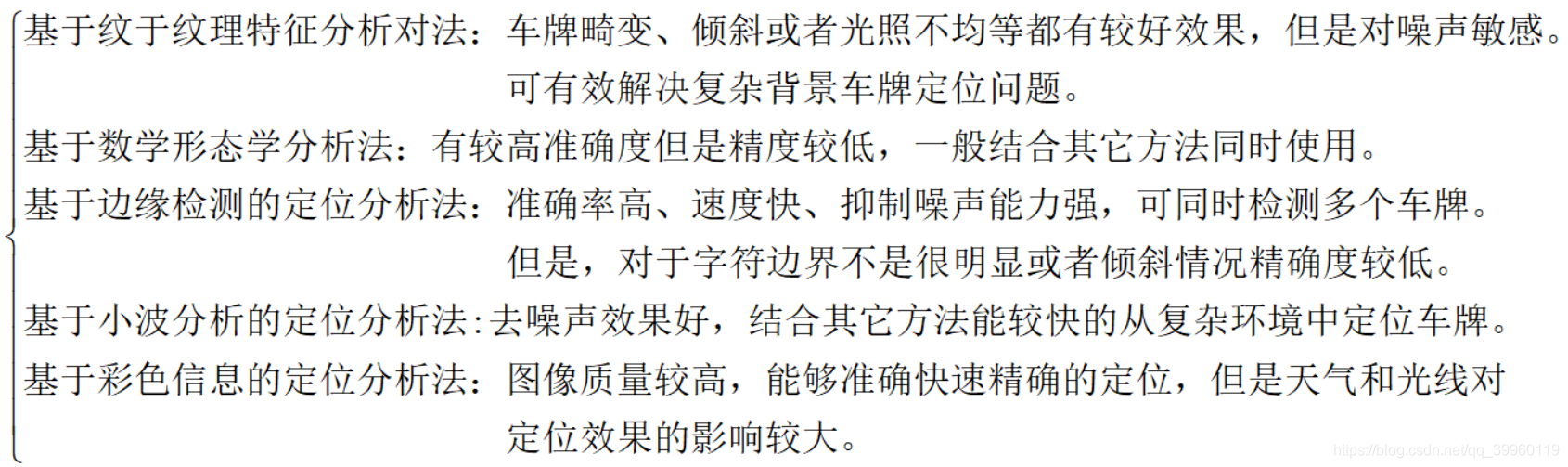

车牌提取通常也称为车牌定位，其目的是从含有车牌的图像中找到车牌区域。车牌定位的重要性不言而喻，作为车牌识别的第一个步骤，车牌区域的提取成功与否是完成车牌识别的基础也是首要决定因素。车牌提取的方法有很多，不同的分类方法有不同的叫法。通过对常见的几种方法的归纳总结，见下图：（编辑一张图片，喷出一口鲜血）

本文着重讲解基于颜色信息的定位方法。上图中可以看到基于彩色信息的定位方法具有准确、快速、精确等优点，对于新手也更加容易理解。通过对质量较高的原始图像进行相应处理之后，定位出车牌区域。现象明显，一气呵成。有助与新手继续研究下去。

到目前为止，关于车牌定位的问题国内外众多学者提出了很多方法，适用条件不尽相同，各有利弊。弄懂了基本的颜色定位之后，可以尝试结合其它的方法来提升车牌定位的性能。

车牌特点

说完车牌定位的方法之后，需要对我们提取的对象本身的特点进行说明。车牌的大小固定，字体格式是由国家相关部门统一规定，与一般常见的字体格式都不一样。据说是由常见的宋体字修改而来，一般民用的车牌包含数字0-9，还有全国26个省市的简称，总共是36个字符。车牌的颜色以及字体颜色如下：

蓝牌白字：普通小型车（其中包括政府机关专用号段、政法部门警车以外的行政用车）的牌照
           黄牌黑字：大型车辆、摩托车、驾校教练车牌照
           黑牌白字：涉外车辆牌照，式样和蓝牌基本相同
                  白牌：政法部门（公安、法院、检察院、国安、司法）警车、武警部队车辆、解放军军车的牌照都是白牌
                  警车：公安警车的牌照样式为[某·A1234警]，除“警”为红字外其他的都是黑字，一共4位数字，含义与普通牌照相同

我们研究的目标是普通民用小型车，也就是蓝牌白字车牌。说到这里，顺便说明一下蓝牌白字车牌的颜色信息，对于正常曝光的图像而言，蓝色车牌的三个通道值大约为Blue=138,Green=63,Red=23。除了颜色信息外，车牌形状为矩形，具有固定的长宽比3：1。知道车牌的这些信息后，在使用颜色信息定位时可以做为限制条件，这样可以提高车牌定位的准确性。

车牌提取的步骤

讲完车牌提取的方法和车牌本身的特点之后，接下来仔细说明基于颜色信息的定位方法各个环节处理效果图。

第一步：读取待处理图像

首先，读取待处理的彩色图像，判断图像是否读取成功，成功时显示原始图像。最后打印图像的长和宽，方便对图像的尺寸有一个了解。

Mat OriginalImg ;
OriginalImg = imread("TestPhoto (1).jpg", IMREAD_COLOR);//读取原始彩色图像
	if (OriginalImg.empty())  //判断图像对否读取成功
	{
		cout << "错误!读取图像失败\n";
		return -1;
	}

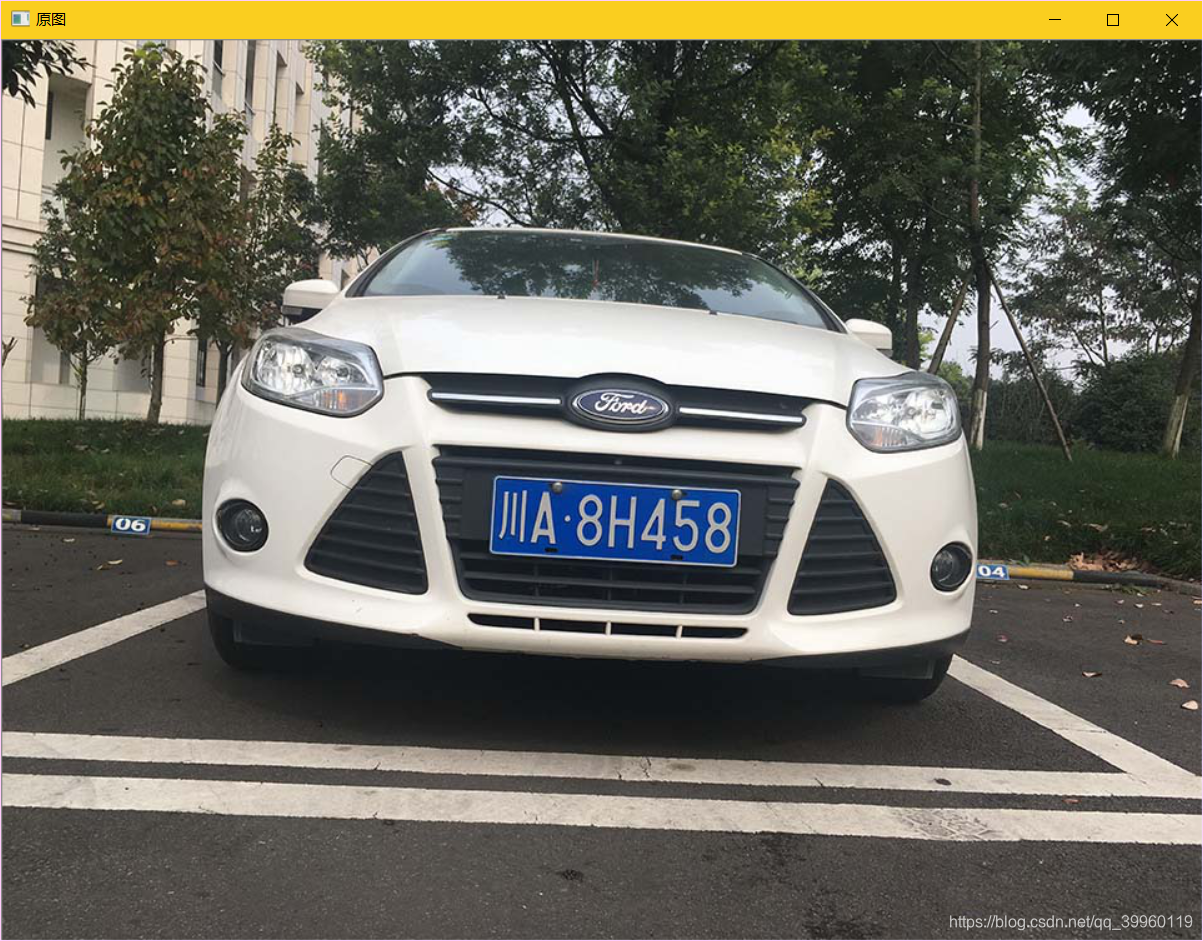

	imshow("原图", OriginalImg); //显示原始图像

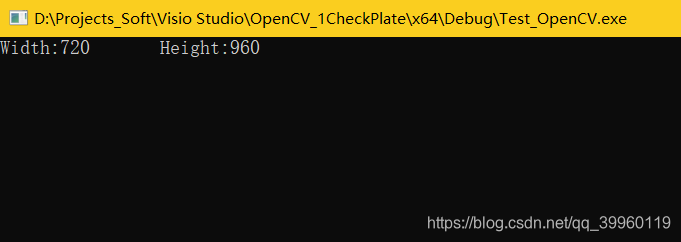

	cout << "Width:" << OriginalImg.rows << "\tHeight:" << OriginalImg.cols << endl;//打印图像长宽

运行效果

第二步：图像尺寸变换

读取
