【使用TL431校准万用表】

前言

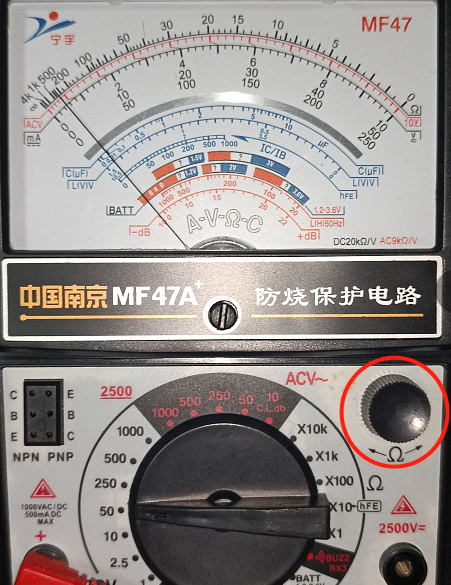

最近买了一个指针式万用表，这类指针式万用表在使用前需要进行校准，主要有电阻档校准和电压档校准。电阻档比较简单，把正负两根表笔接到一起，然后扭动图中的 旋钮把指针调整到0欧姆的位置，即可校准↓

电压的校准

电压档的校准就要比电阻档麻烦一点了，因为需要一个稳定准确的电压源，我目前家里没有直流电源，电池、普通电源的准确性又不够，所以需要想办法搞一个精确的参考电压。

TL431

突然以前做开关电源时还省了一些TL431，TL431就可以简单的搭出理想的电压参考源啊！来我们先看一下TL431的数据手册要关注的部分。

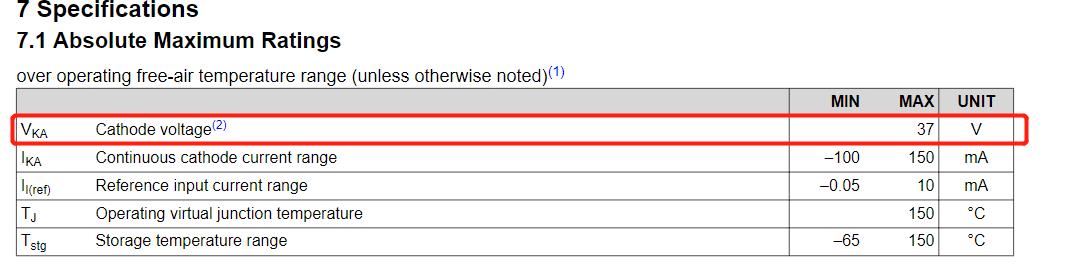

↑在手册中可以看到TL431的Vka可以承受37V的电压，这就意味着可以使用笔记本电脑的适配器为TL431提供电源（我的笔记本电源输出电压大约是20V）。

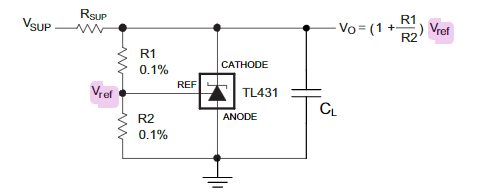

下面就使用TL431的典型应用电路（来自于TI出品的TL431手册）↓

由于这个电路是一次性使用，所以我把Rsup去掉了，TL431在短时间内工作完全没有问题。将R1用导线代替，那么Vo=2.5V，这时的Vout非常精准，适合于校准万用表或示波器。

R2取1-10K均可，由于不带负载，所以Cl也去掉。

别忘了注意引脚的顺序，引脚顺序也贴出来。

let’s do it

↑只用了一个电阻和一个TL431，非常简单。

↓扭动图中所示的按钮，把电压校准到2.5V，这里校准*10的电压档即可。

↓校准后我们可以再看一下*50档的电压值来测量我的适配器输出电压了，19.5V左右，嗯没有问题，万用表的校准已经完成了，后面就可以顺利使用了！

结束

指针式万用表使用的人越来越少了，但是个人觉得还是很好用的，也很便宜可靠。希望这篇博客可以帮助到刚入手指针式万用表不知道如何校准的同学！
