前言

在之前的文章中介绍了【发射极接地共射级放大电路原理讲解与元器件取值（详细参数说明）+multisim仿真】。
电路图如下↓
在这里插入图片描述

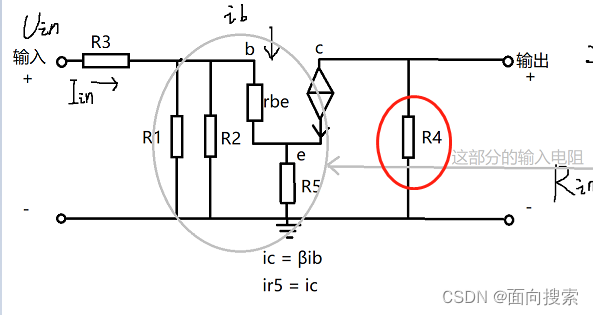

原理已经在上篇文章中叙述过，这里不再重复。我们来重点看一下之前所介绍的共射极放大电路的输出电阻↓。
在这里插入图片描述
从交流等效模型和仿真测试两方面来看，共射极放大电路的输出电阻的值均为R4（6K）。

6K的输出阻抗意味着最多只能带6K的负载，在实际应用中像喇叭、电机等多数负载的电阻是远远小于6K的，所以这是不行的。这也就引出了本篇文章所要介绍的共集电级放大电路。

共集电级放大电路

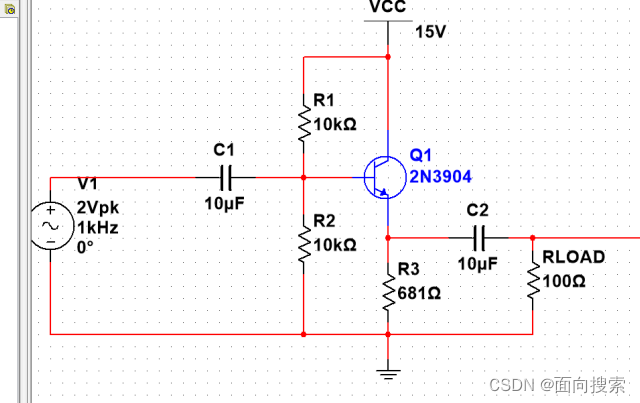

通过R1、R2设置三极管的静态工作点与共射极放大电路的原理相同，我们将Ic设置为10mA这样才能保证输出电流可以达到10mA左右。

在这里插入图片描述

注意：由于Ic需要10mA，那么反推Ib约等于0.1mA那么R1、R2要取值10K左右才可以钳住B级电压，而不是100K了。 确定Ic、R1、R2之后就可以确定R3了，约等于680欧姆（(7.5-0.7)/10mA）。电容的取值和各个电阻的详细计算在上一篇文章【发射极接地共射级放大电路原理讲解与元器件取值（详细参数说明）+multisim仿真】。介绍过，这里不再重复介绍。

先看结果！

输入电阻↓
在这里插入图片描述
↑通过串联5千欧输入电阻我们可以看到三极管B级的波形下降了一半，这也就是说本电路的输入电阻为5千欧左右。

输出电阻↓
输出电阻远小于300欧姆
负载为300欧姆的时候输出波形依然没有明显变化，说明此电路的输出电阻明显小于300欧姆！

从上面的实验结果我们可以看出输出波形并没有放大，这是因为电路输出端为三极管的E级，E级的电位相对于B总是低0.6-0.7V，所以输出波形的幅值与输入波形基本相同（所以此电路还有另外一个名称：射级跟随电路）。

交流等效模型及原理分析

下面我们分析一下此电路的输入输出阻抗，看看为什么共集电级放大电路的输出阻抗如此低。按照惯例还是先画出此电路的交流等效模型↓（博主为了方便用手画了，请见谅）
在这里插入图片描述
输入输出的计算↓

在计算过程中进行了约算处理，这样可以大大减少计算量，可以看出仿真结果和计算结果基本一致，Rbe一般是500-800欧，所以此电路的输出电阻是几十欧姆的级别，真的是远远优于共射级电路！。

共集电级放大电路与共发射级电路结合使用

之前已经提到共集电极放大电路对信号的幅值没有放大作用，所以在很多信号处理的场合下与共发射极电路相结合使用，如下图所示↓

在这里插入图片描述
（共发射级电路的参数计算已经在上一篇文章【发射极接地共射级放大电路原理讲解与元器件取值（详细参数说明）+multisim仿真】讲解过，以后不再重复叙述）。

关于共集电级放大电路与共发射级电路结合使用的后续

共集电级放大电路与共发射级电路结合使用各个元器件又如何取值呢？会产生什么效果或者问题呢？先给大家一个预告，当负载不断增大时会出现如下的波形（下半部分失真）↓
在这里插入图片描述
原因是什么？我将再下一篇文章中详细说明今天先写到这里。由于博主本周假期剩余不多剩余内容将在下篇文章完整叙述。
