DIY信号发生器：运放实现三角波、方波发生器（详细参数说明）+multisim仿真

已于 2022-11-22 17:47:02 修改
阅读量2w 收藏 357
点赞数 33
文章标签： 硬件工程 硬件架构
于 2022-11-21 22:50:43 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_39985705/article/details/127941757
版权

前言

信号发生器是电子工程师最常用的几个仪器之一吧，三角波和方波是最常用的波形，在之前的文章中，我们已经介绍过RC延迟电路，今天我就教大家通过RC延迟和运放来实现三角波和方波。

仿真软件版本

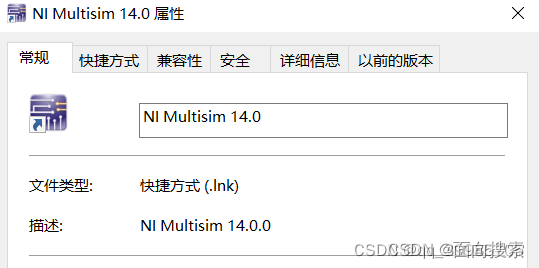

本次介绍的电路是通过multisim软件进行仿真，按照惯例，贴出软件版本，需要的同学通过链接自取↓
在这里插入图片描述

附上multisim 14.0 网盘链接，内附PJ方法

https://pan.baidu.com/s/15NvcyeKIgk-COlvoDIfz0A

提取码: dsm

目录

在这里插入图片描述

1.先看结果

按照惯例，我们先来看一下结果！

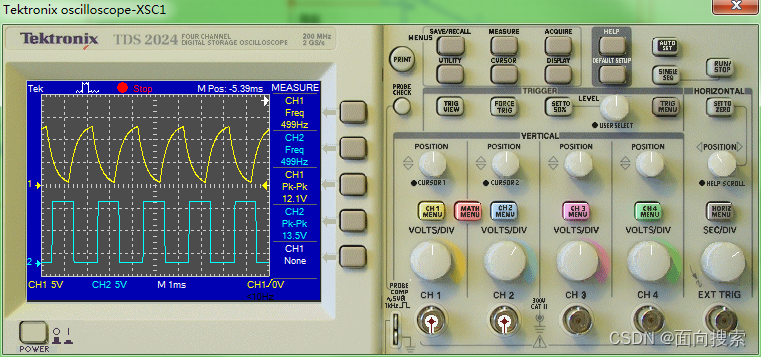

在这里插入图片描述在这里插入图片描述
↑电路产生了约500HZ的三角波和
