TC4426、TC4427 和 TC4428 是 Microchip 公司生产的高速 MOSFET 驱动器，主要用于驱动功率 MOSFET 或 IGBT

主要特点

1、高峰值输出电流（1.5A）

2、 宽输入电源电压范围（4.5V至18V）

3、高容性负载驱动能力（25 ns内驱动1000 pF）：能够快速充放电大容性负载，实现功率器件的快速开关。

4、 短延迟时间（典型值40 ns）：极小的传播延迟确保高速运行，对于开关电源等应用至关重要。

5、匹配的上升和下降时间：确保对称开关，降低电压尖峰风险并提高效率。

6、低静态电流：  在两种逻辑状态下功耗均较低：逻辑‘1’输入：  4 mA;   逻辑‘0’输入：  400 µA

7、低输出阻抗（7Ω）：提供强大的驱动能力，减少损耗并改善开关性能。

8、抗闩锁保护：可承受高达0.5A的反向电流，增强在恶劣条件下的可靠性。

9、输入耐受负电压（最高5V）：强大的输入级保护，防止负电压尖峰。

10、ESD保护（2.0 kV）:提供静电放电保护，提高耐用性。

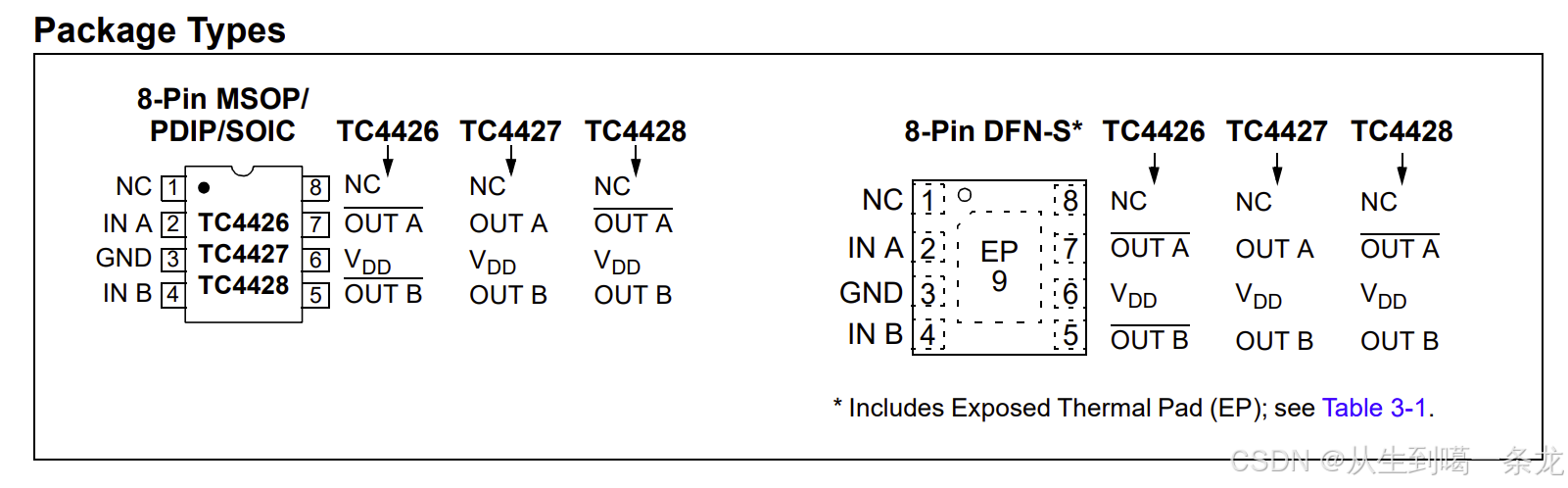

11、紧凑封装：提供节省空间的8引脚MSOP和8引脚6x5 DFN-S封装，适合紧凑型设计。

应用领域

1. 开关电源（SMPS）：用于驱动高频开关电路中的功率MOSFET或IGBT，提高效率并减小尺寸。

2. 线路驱动器：适用于驱动通信系统中的长传输线或电缆。

3. 脉冲变压器驱动：适合驱动脉冲变压器，应用于隔离栅极驱动器或信号传输等场景。

其他潜在应用

电机控制：驱动电机驱动电路中的MOSFET/IGBT。
LED驱动器:用于高功率LED系统的高速开关。
DC-DC转换器：高效驱动降压/升压转换器中的功率开关。
逆变器：驱动太阳能逆变器或UPS系统中的功率器件。

注意事项

任何未使用的驱动器输入必须接地。

TC4426A 具有两个反相驱动器，

TC4427A 具有两个同相驱动器。

TC4428A 则具有一个反相驱动器和一个同相驱动器。

---

补充说明

反相驱动器（Inverting Driver）： 输出信号与输入信号相位相反。

同相驱动器（Non-Inverting Driver）： 输出信号与输入信号相位相同。

未使用的输入引脚接地： 这是为了防止引脚悬空导致意外噪声或振荡，确保电路的稳定性和可靠性。
