7_Apollo4BlueLite MSPI

1.概述

Apollo4BlueLite芯片的MSPI（Multi-Serial Peripheral Interface）总线是一种高性能的串行通信接口，用于在芯片内部连接各种外设设备，例如存储器、传感器和其他外部模块。

与常规SPI（Serial Peripheral Interface）总线相比，MSPI总线具有以下几个异同点：

（1）数据传输速度：MSPI总线支持更高的数据传输速率，因为它使用了高速时钟和多通道传输机制。相比之下，常规SPI总线的数据传输速度较低。

（2）灵活性：MSPI总线采用了灵活的多通道传输机制，可以同时传输多个数据通道。这意味着可以在同一时钟周期内进行多个设备的读写操作，从而提高了总线的效率和响应速度。而常规SPI总线只能在一个时钟周期内传输一个数据通道。

（3）电源效率：由于MSPI总线支持更高的数据传输速率，它可以在更短的时间内完成数据传输，从而减少了总线的工作时间，降低了功耗和能耗。常规SPI总线的传输速率较低，需要更多的时间完成数据传输。

在使用场景方面，MSPI总线适用于需要高速数据传输和低功耗要求的应用。例如，它可以用于高性能存储器读写操作、数据采集和传感器控制等领域。相比之下，常规SPI总线更适用于传输速率要求不高、设备数量较少的应用，例如显示屏控制、简单外设控制等。

总之，Apollo4BlueLite芯片的MSPI总线相比常规SPI总线具有更高的传输速率、更高的灵活性和更低的功耗，适用于高性能和低功耗要求的应用场景。

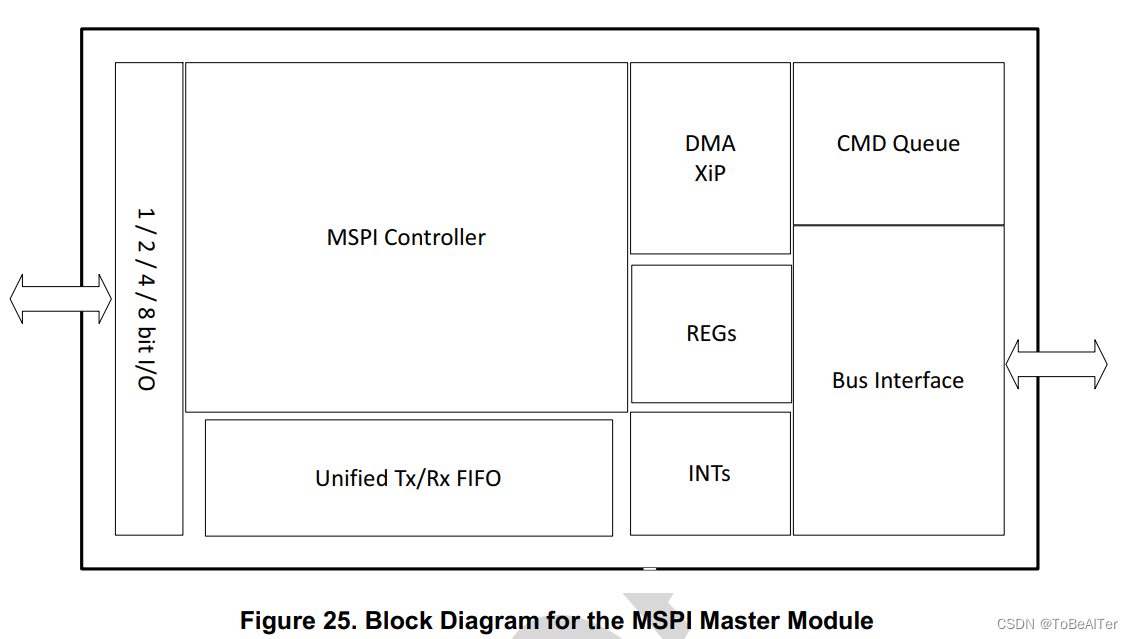

2. MSPI框图

3.MSPI特性

（1）该接口支持1/2/4/8/16位传输

（2）支持用于显示的DCX信号

（3）支持XiP

（4）支持DMA传输

（5）支持命令队列

（6）接口时钟频率最高可达96 MHz（SDR模式）或48 MHz（DDR模式）

（7）支持全部四种SPI CPOL/CPHA模式

4.功能概览

Apollo4BlueLite有3组MSPI，其中MSPI0和MSPI1的最大时钟速率为96 MHz，而MSPI2的最大时钟速率为48 MHz，因此SDR模式限于48 MHz或更低，DDR模式限于24 MHz或更低。可以以串行、双路、四路和八路模式进行传输。MSPI0还支持用于更高吞吐量的十六进制（16位）模式。

MSPI模块具有统一的16个条目FIFO（32位宽），用于传输和接收数据。为了确保事务不会因系统或软件延迟而丢失，MSPI控制器在操作期间如果TX FIFO为空或RX FIFO已满，将暂停时钟（从而暂停总线上的传输）。一旦FIFO条件被清除，它将自动恢复。

（1）传输格式

MSPI传输通常由传输1字节的指令、1-4字节的地址（可选）和1字节到64KB的写入或读取数据组成。

（2）传输模式和引脚配置

串行模式：

• • MOSI（Master Out Slave In）：用于主设备发送数据。
  • MISO（Master In Slave Out）：用于主设备接收数据。
  • SCLK（Serial Clock）：用于同步数据传输的时钟信号。
  • CS（Chip Select）：用于选择从设备的引脚。在串行模式下，CS通常由主设备控制。

双线模式：

• • IO0（Data 0）：用于数据传输。
  • IO1（Data 1）：用于数据传输。
  • SCLK（Serial Clock）：用于同步数据传输的时钟信号。
  • CS（Chip Select）：用于选择从设备的引脚。

四线模式：

• • IO0（Data 0）：用于数据传输。
  • IO1（Data 1）：用于数据传输。
  • IO2（Data 2）：用于数据传输。
  • IO3（Data 3）：用于数据传输。
  • SCLK（Serial Clock）：用于同步数据传输的时钟信号。
  • CS（Chip Select）：用于选择从设备的引脚。

（3）寄存器配置

Apollo4BlueLite有3组独立的MSPI配置寄存器，寄存器详细信息可以查看Apollo4BlueLite官方文档。

Instance 0 Address:	0x40060000
Instance 1 Address:	0x40061000
Instance 2 Address:	0x40062000

（4）访问方式

MSPI接口可以通过CPU直接访问，也可以使用DMA进行数据传输。
