TensorFlow2.0笔记（六）——用RNN实现连续数据的预测

北大MOOC——TF2.0笔记

以下是我的听课笔记，供以后回忆（大多内容来自ppt）

1.循环核

有些数据与时间序列相关，是可以根据上文预测出下文的。通过脑记忆体（循环核）提取历史数据的特征，预测出接下来最可能发生的情况。

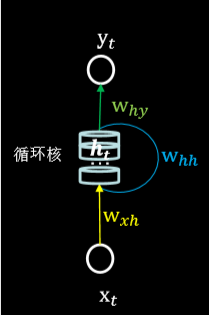

循环核（记忆体）：循环核具有记忆力，通过不同时刻的参数共享，实现了对时间序列的信息提取。

循环核：可以设置记忆体的个数改变记忆容量。当记忆容量、输入xt、输出yt维度被指定，周围这些待训练参数的维度也就被限定了。
前向传播时：记忆体内存储着每个时刻的状态信息ht ，在每个时刻都被刷新，三个参数矩阵wxh、whh、why自始至终都是固定不变的。
反向传播时：三个参数矩阵wxh、whh、why被梯度下降法更新

yt就是一个全连接网络

2. 循环核按时间步展开

按时间步展开，就是把循环核按照时间轴方向展开，每个时刻记忆体状态信息ht被刷新，记忆体周围的参数矩阵wxh、whh、why是固定不变的，我们训练优化的就是这些参数矩阵，训练完成后，使得效果最好的参数矩阵执行前向传播，输出预测结果。

这与人类是相似的，人们脑中的记忆体是随当前的输入而更新的，当前的预测推理是根据以往的知识积累，用固化下来的参数矩阵进行推理判断的。

循环神经网络：借助循环核时间特征提取后，送入全连接网络。

yt是整个循环网络的末层，从公式来看就是一个全连接网络，借助全连接网络，实现连续数据预测。

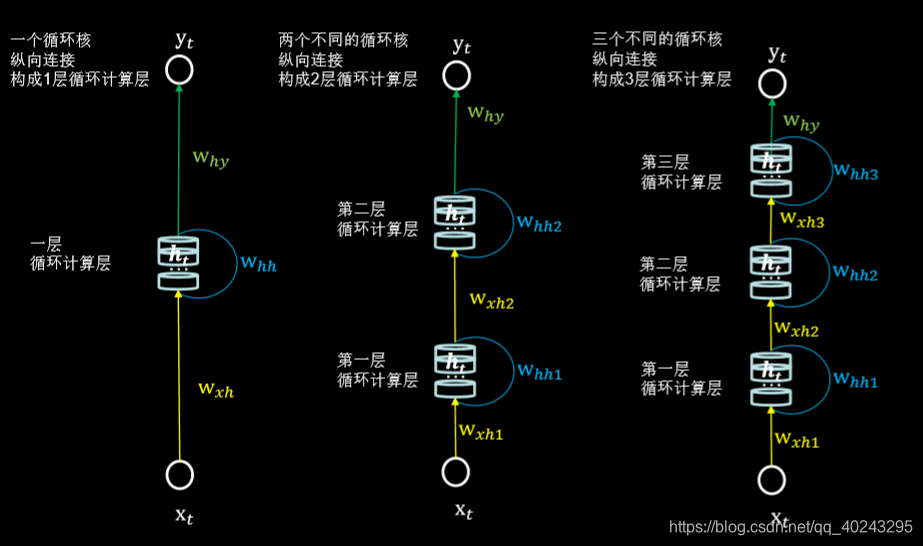

3.循环计算层

每个循环核构成一层循环计算层。

循环计算层的层数是向输出方向增长的。

4.TF描述循环计算层

tf.keras.layers.SimpleRNN(记忆体个数，activation=‘激活函数’ ， return_sequences=是否每个时刻输出ht到下一层)

activation=‘激活函数’ （不写，默认使用tanh）

return_sequences=True  各时间步输出ht

return_sequences=False 仅最后时间步输出ht（默认）
例：SimpleRNN(3, return_sequences=True)
一般最后一层的循环核用False，仅在最后一个时间步输出ht。

中间层的循环核使用True，每个时间步都把ht输出给下一层。
API对送入循环层的数据维度是有要求的，要求送入循环层的数据是三维的，第一维是送入样本的总数量，第二维是循环核时间展开步数，第三维是每个时间步输入特征个数。

5.循环计算过程（1）

神经网络的输入都是数字，所以使用独热码对5个字母进行编码，随机生成了参数矩阵wxh、whh、why。

记忆体的个数设置为3，记忆体状态信息。

当前输入xt[0,1,0,0,0](代表输入的为b)，乘以wxh，上一时刻的记忆体状态信息为0，再加上偏置矩阵bh[0.5,0.3,-0.2],求和之后是[-1.8,1.1,0.9],过tanh激活函数之后，得到当前时刻的状态信息ht，记忆体存储的状态信息被刷新为[-0.9,0.8,0.7](脑中的记忆被更新)，输出yt是吧提取到的时间信息，通过全连接进行识别预测的过程，是整个网络的输出层。

[-0.9,0.8,0.7]乘以why，加上偏置矩阵by得到[-0.7,-0.5,3.3,0.0,-0.7],过softmax函数得到最终结果[0.02,0.02,0.91,0.03,0.02]代表有91%的可能输出是字母c，所以RNN预测结果是c

6.字母预测

用RNN实现输入四个字母，预测下一个字母

为了将字母送入神经网络，将5个字母表示为5个数字0,1,2,3,4。再把每个数字编码为5位的独热码。

import numpy as np
import tensorflow as tf
from tensorflow.keras.layers import Dense, SimpleRNN
import matplotlib.pyplot as plt
import os

#为了将字母送入神经网络，将5个字母表示为5个数字0,1,2,3,4。
# 再把每个数字编码为5位的独热码。
input_word = "abcde"
w_to_id = {'a': 0, 'b': 1, 'c': 2, 'd': 3, 'e': 4}  # 单词映射到数值id的词典
id_to_onehot = {0: [1., 0., 0., 0., 0.], 1: [0., 1., 0., 0., 0.], 2: [0., 0., 1., 0., 0.], 3: [0., 0., 0., 1., 0.],
                4: [0., 0., 0., 0., 1.]}  # id编码为one-hot

x_train = [
    [id_to_onehot[w_to_id['a']], id_to_onehot[w_to_id['b']], id_to_onehot[w_to_id['c']], id_to_onehot[w_to_id['d']]],
    [id_to_onehot[w_to_id['b']], id_to_onehot[w_to_id['c']], id_to_onehot[w_to_id['d']], id_to_onehot[w_to_id['e']]],
    [id_to_onehot[w_to_id['c']], id_to_onehot[w_to_id['d']], id_to_onehot[w_to_id['e']], id_to_onehot[w_to_id['a']]],
    [id_to_onehot[w_to_id['d']], id_to_onehot[w_to_id['e']], id_to_onehot[w_to_id['a']], id_to_onehot[w_to_id['b']]],
    [id_to_onehot[w_to_id['e']], id_to_onehot[w_to_id['a']], id_to_onehot[w_to_id['b']], id_to_onehot[w_to_id['c']]],
]
y_train = [w_to_id['e'], w_to_id['a'], w_to_id['b'], w_to_id['c'], w_to_id['d']]

np.random.seed(7)
np.random.shuffle(x_train)
np.random.seed(7)
np.random.shuffle(y_train)
tf.random.set_seed(7)

# 使x_train符合SimpleRNN输入要求：[送入样本数， 循环核时间展开步数， 每个时间步输入特征个数]。
# 此处整个数据集送入，送入样本数为len(x_train)；输入4个字母出结果，循环核时间展开步数为4; 表示为独热码有5个输入特征，每个时间步输入特征个数为5
x_train = np.reshape(x_train, (len(x_train), 4, 5))  #四个字母通过4个连续的时刻送入网络，所以时间展开步数是4
y_train = np.array(y_train)

model = tf.keras.Sequential([
    SimpleRNN(3),  #记忆体个数越多记忆力越好，但是占用资源更多
    Dense(5, activation='softmax') #实现了yt的计算
])

model.compile(optimizer=tf.keras.optimizers.Adam(0.01),
              loss=tf.keras.losses.SparseCategoricalCrossentropy(from_logits=False),
              metrics=['sparse_categorical_accuracy'])

checkpoint_save_path = "./checkpoint/rnn_onehot_4pre1.ckpt"

if os.path.exists(checkpoint_save_path + '.index'):
    print('-------------load the model-----------------')
    model.load_weights(checkpoint_save_path)

cp_callback = tf.keras.callbacks.ModelCheckpoint(filepath=checkpoint_save_path,
                                                 save_weights_only=True,
                                                 save_best_only=True,
                                                 monitor='loss')  # 由于fit没有给出测试集，不计算测试集准确率，根据loss，保存最优模型

history = model.fit(x_train, y_train, batch_size=32, epochs=100, callbacks=[cp_callback])

model.summary()

# print(model.trainable_variables)
file = open('./weights.txt', 'w')  # 参数提取
for v in model.trainable_variables:
    file.write(str(v.name) + '\n')
    file.write(str(v.shape) + '\n')
    file.write(str(v.numpy()) + '\n')
file.close()

###############################################    show   ###############################################

# 显示训练集和验证集的acc和loss曲线
acc = history.history['sparse_categorical_accuracy']
loss = history.history['loss']

plt.subplot(1, 2, 1)
plt.plot(acc, label='Training Accuracy')
plt.title('Training Accuracy')
plt.legend()

plt.subplot(1, 2, 2)
plt.plot(loss, label='Training Loss')
plt.title('Training Loss')
plt.legend()
plt.show()

############### predict #############

preNum = int(input("input the number of test alphabet:"))
for i in range(preNum):
    alphabet1 = input("input test alphabet:")
    alphabet = [id_to_onehot[w_to_id[a]] for a in alphabet1]
    # 使alphabet符合SimpleRNN输入要求：[送入样本数， 循环核时间展开步数， 每个时间步输入特征个数]。此处验证效果送入了1个样本，送入样本数为1；输入4个字母出结果，所以循环核时间展开步数为4; 表示为独热码有5个输入特征，每个时间步输入特征个数为5
    alphabet = np.reshape(alphabet, (1, 4, 5))
    result = model.predict([alphabet])
    pred = tf.argmax(result, axis=1)
    pred = int(pred)
    tf.print(alphabet1 + '->' + input_word[pred])

输出：
