Tensorflow Lite中输入数据格式(灰度图篇)

0. 引言

首先本项目使用的实力demo来自基于Tensorflow2 Lite在Android手机上实现图像分类的项目，该项目是用于1000个label的分类，而我想借助该项目的Android壳，将推理模型替换为我的7个label的表情识别模型。该项目中的模型input_shape如下：

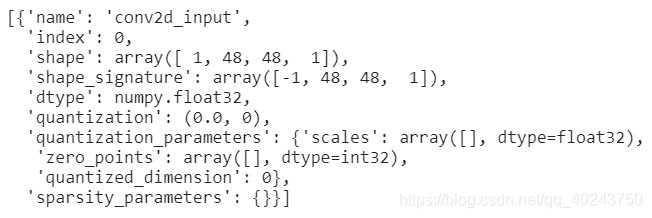

可见是RGB格式输入的，但是我的模型格式是如下：

应当是灰度图作为输入的，于是在输入的格式的变换上上产生了一个难点，我需要将input转为Gray，由此产生了本篇博文。

1. 分析与前期尝试

1.1 Doi原始项目输入处理整理

Doi项目中先是根据model的details获取输入的shape和dtype，创建一个TensorImage对象inputImageBuffer：

int[] imageShape = tflite.getInputTensor(tflite.getInputIndex("conv2d_input")).shape();
DataType imageDataType = tflite.getInputTensor(tflite.getInputIndex("conv2d_input")).dataType();
inputImageBuffer = new TensorImage(imageDataType);      //照输入的类型要求，创建TensorImage对象

然后通过控件获取到图片路径，将图片位图化：

FileInputStream fis = new FileInputStream(image_path);  //根据图片url创建文件输入流对象
Bitmap bitmap = BitmapFactory.decodeStream(fis);   //用于从指定输入流中解析、创建 Bitmap 对象

load进inputImageBuffer：

inputImageBuffer.load(bitmap);     //TensorImage对象加载bitmap图
return imageProcessor.process(inputImageBuffer);  //该函数返回process后的inputImageBuffer

这里的process可以看到，它实现了resize和归一化的操作：

imageProcessor = new ImageProcessor.Builder()
                    .add(new ResizeOp(imageShape[1], imageShape[2], ResizeOp.ResizeMethod.NEAREST_NEIGHBOR))
                    .add(new NormalizeOp(IMAGE_MEAN, IMAGE_STD))
                    .build();

输入的预处理就算完成了，现在进行run

tflite.run(inputImageBuffer.getBuffer(), outputProbabilityBuffer.getBuffer().rewind());

run的输出结果给了outputProbabilityBuffer，这也是我们定义inputImageBuffer时同时定义了outputProbabilityBuffer。

1.2 前期尝试

因为inputImageBuffer的尺寸实在imageProcessor 进行的resize操作，所以自然想到imageProcessor 有没有灰度化的操作，很不幸我似乎没有找到。通过bitmap似乎也没有灰度格式这个说法(注意视觉上的灰度图仍然可能是RGB格式图，而我们这里需要的是真正意义上的灰度图格式)，有的是ARGB_xxxx，xxxx表示储存ARGB分类的Byte数。

在寻找新方法时，看到该篇文章DataType error: cannot resolve DataType of…并与作者交流得到指点：tflite模型的input可以是ByteBuffer，再通过研究Android-MNIST项目代码(其model的input也是灰度图，的确是通过ByteBuffer来实现的，不过该项目是通过Kotlin编写)得到完美的解决

2. 利用ByteBuffer实现灰度格式的input

从1中的第2步“然将图片位图化”，得到bitmap开始，后面不再使用inputImageBuffer，而是用ByteBuffer：

FileInputStream fis = new FileInputStream(image_path);  //根据图片url创建文件输入流对象
Bitmap bitmap = BitmapFactory.decodeStream(fis);   //用于从指定输入流中解析、创建 Bitmap 对象

使用ByteBuffer进行预处理：

private ByteBuffer preProcess(Bitmap bitmap) {

        int width = bitmap.getWidth();    //获取原始bitmap的尺寸
        int height = bitmap.getHeight();

        // 设置目标bitmap的大小，即48*48
        int newWidth = 48;
        int newHeight = 48;

		//这里将原始bitmap进行resize到48*48
        bitmap=Bitmap.createScaledBitmap(bitmap, newWidth , newHeight, false);

        //创建了一个ByteBuffer对象inputBuffer ，并对inputBuffer进行初始化
        ByteBuffer inputBuffer = ByteBuffer.allocateDirect(4 * 1 * newWidth * newHeight* 1);
        inputBuffer.order(ByteOrder.nativeOrder());
        inputBuffer.rewind();


        // 因为新的bitmap依然是RGB，只是进行了resize，尺寸为48*48*3
        //这里是新建一个48*48*1的数组，用来存放每个像素灰度化的值:
        //  gray_value=weight_1*R+weight_2*G+weight_3*B
        //  且weight_1+weight_2+weight_3=1
        int[] pixels=new int[newWidth * newHeight];

		//将bitmap的像素值给pixels举证
        bitmap.getPixels(pixels, 0, newWidth, 0, 0, newWidth, newHeight);

		//便利矩阵存放的RGB像素值并灰度化后存放至inputBuffer
        for(int i =0;i<newWidth * newHeight;i++){
            int pixel = pixels[i];
            float avg = (((pixel >> 16) & 0xFF) * 38 + ((pixel >> 8) & 0xFF) * 75 + (pixel & 0xFF) * 15) >> 7;
            //RGB三个分量各占1个字节，通过直接对对应的字节进行位操作，实际就等效于十进制中的gray_value=weight_1*R+weight_2*G+weight_3*B灰度换算
            //详见附一
            inputBuffer.putFloat(avg);
            }
        return inputBuffer;
    }

到此我们就完成了input的预处理，现在开始run:

tflite.run(inputBuff, outputProbabilityBuffer.getBuffer().rewind());

成功运行！！！

3. 总结

目前个人对Android和java都不甚了解，对ByteBuffer也不了解，这个留给暑假还是要学一下Android，很多DeepModel还是要尝试在移动端跑一下。
总之：

• 对于[1 * n * n * 3]格式要求的input就用1中项目原本的处理方式
• 对于[1 * n * n * 1]格式要求的input就用2中的ByteBuffer处理

附一

float avg = (((pixel >> 16) & 0xFF) * 38 + ((pixel >> 8) & 0xFF) * 75 + (pixel & 0xFF) * 15) >> 7;

总之上面这个语句用10进制表示就是：
avg =（R38+G75+B*15）/129
只不过这里用二进制位运算而已

该句是将RGB按权重转为Gray，关于方法有RGB转灰度的几种算法(随便找的)
从语句可以看出38、78和15其实就是权重。

我们知道pixel是像素值，包含了RGB分量，想在一下面这个像素点值为例：

注意：这是一个像素点，该像素点值的16进制为：#455C24
既然语句中使用了">>"位运算，我们就需要将#455C24转为二进制，如下：
0100 0101 0101 1100 0010 0100(BIN)

位右移

• pixle>>16：即向右移16位，结果为0100 0101,即右边这16位移动时被挤掉了(因为右边是没有位置的，移动1位就丢1位)，只剩下最高的8位。
• 实际上我们发现BIN总共24bit即3Byte，也就是RGB三个分量每个分量占一个字节，这个pixle>>16的结果不就是R分量的值嘛，故R分量的值就是 0100 0101(BIN)

and(&)

• 0xFF：就是1111 1111，让最高8位0100 0101&1111 1111＝0100 0101，发现其实还是原结果

*权重38

• 这里虽然右边是10进制38，右边会自动变为10进制运算的，所以0100 0101(BIN)=69(DEC),即69*38=2622

其他分量同理

最后进行了一个>>7实际上就是将总的值除以129，因为三个权重(38、75、15)和为128，这里是为了归一化

总之用10进制表示就是：
Gray_value=（R38+G75+B*15）/129
只不过这里用二进制位运算而已
