Cache的PLRU替换策略及RTL实现

LRU（Least Recently Used）替换策略是cache的经典替换策略之一，然而，LRU替换策略的硬件开销较大。因此，一些现代处理器，例如Intel 486和PowerPC，它们使用的cache替换策略是PLRU（pseudo-LRU）。
PLRU是LRU的一种近似方法，本文介绍PLRU中的tree-PLRU（tree-based pseudo-LRU）。

原理

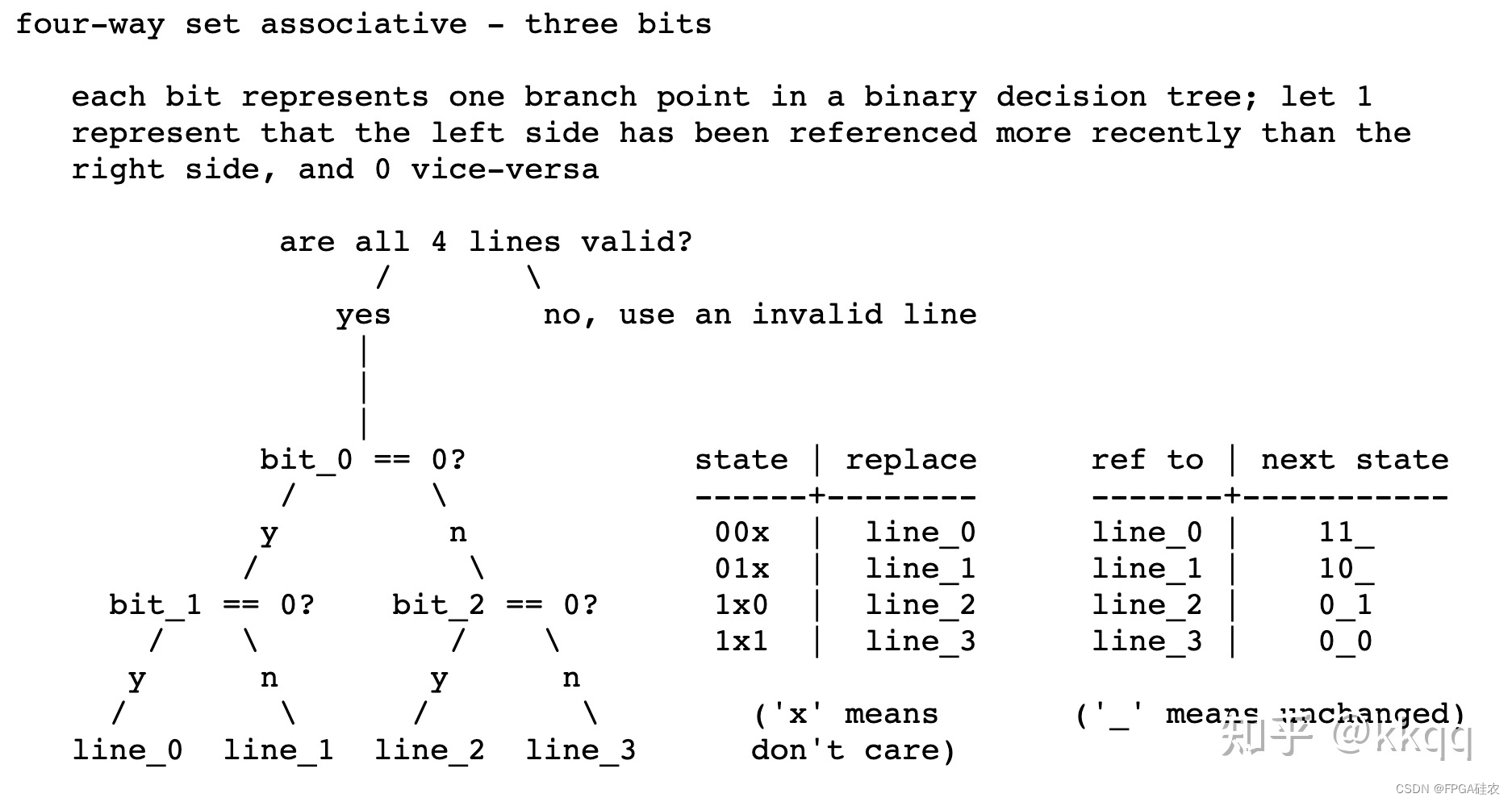

若当前cache是w路组相连的，即1个组内有w个cache line，则tree-PLRU算法会使用w-1位来表示近似访问历史顺序的二叉树。根据二叉树的特性，tree-PLRU将这w个cache line划分成不同的区块，并用0/1表示区块的访问时间的远近。如下图所示：

假定 tree-PLRU 遵循的是“访问 1 左 0 右”的原则，也就是说如果该 bit 位为1的话，说明最近访问的是左边的块，反之最近访问的是右边的块。
举个栗子&#
