802.11物理层规范（WIFI）

IEEE802.11 物理层

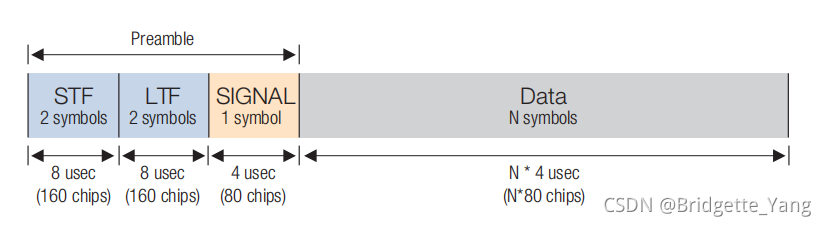

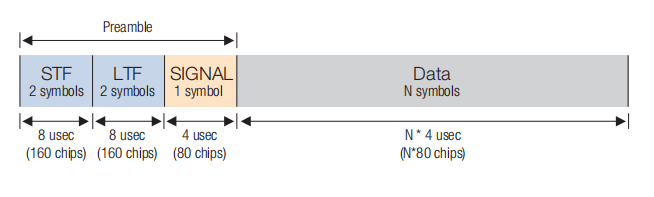

IEEE802.11a 物理层
IEEE 802.11a 工作在2.4GHz和5GHz信道

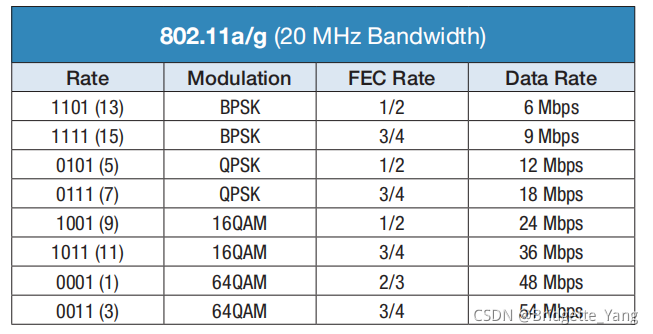

IEEE 802.11a 使用52个正交频分多路复用（OFDM）副载波，最大速率为54Mbps，速率可降为48，36，24，18，12，9，6Mbps。

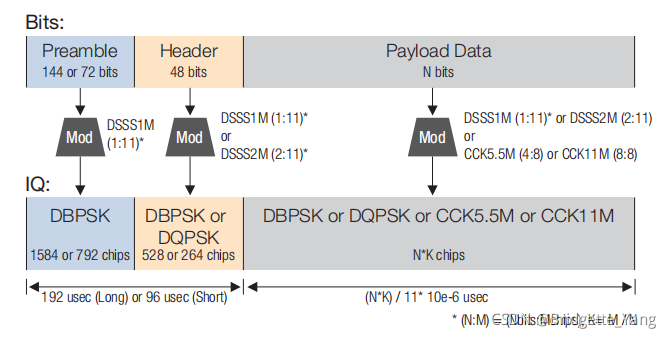

IEEE802.11b 物理层
IEEE 802.11b 只工作在2.4GHz信道
IEEE 802.11b协议采用了高速直接序列扩频HR/DSSS，传输速率可达11Mbps。

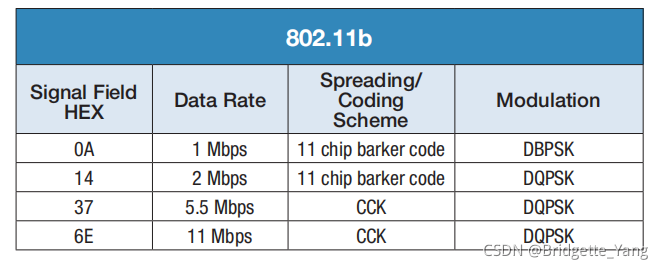

IEEE 802.11b支持的速率为 1，2，5.5，11Mbps
在1Mbps的传送速率中，使用BPSK(Binary Phase Shifting Keying )进行调制。在2Mbps的传送速率中，使用QPSK(Quandrature Phase Shifting Keying)，进行调制。
在802.11b标准中，采用了CCK(Complementary Code Keying)技术，核心编码是一个64个8位编码组成的集合。5.5Mbps使用CCK串来携带4位的数字信息，而11Mbps的速率使用CCK串来携带8位的数字信息。这两个速率的传送都利用QPSK作为调制的手段。

IEEE802.11g 物理层
IEEE 802.11g 工作在2.4GHz / 5GHz信道
IEEE 802.11g定义了4个不同的物理层：
ERP-DSSS/CCK（强制支持）：直接序列扩频采用CCK调制，兼容IEEE802.11b。支持速率：1、2、5.5、11 Mbps。
ERP-OFDM（强制支持）：使用OFDM技术在2.4GHz频段进行数据传输。支持速率：6、9、12、18、24、36、48、54 Mbps。
DSSS-OFDM（可选支持）：DSSS与OFDM的组合，传输物理数据包报头使用DSSS，传输数据包有效负载使用OFDM。支持速率：6、9、12、18、24、36、48、54 Mbps。

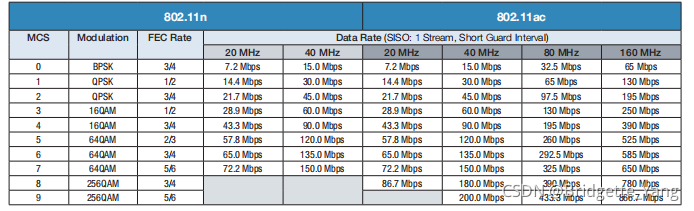

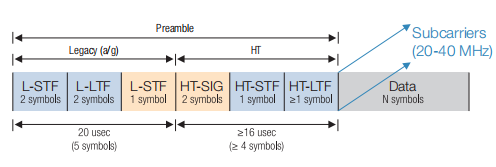

IEEE802.11n 物理层
IEEE 802.11n 工作在2.4GHz / 5GHz信道
IEEE802.11n通过结合物理层和MAC层的优化来充分提高吞吐量。其中，物理层的关键技术包括：MIMO、MIMO-OFDM、40MHz绑定、Short GI、 FEC、MRC等
MIMO：系统采用多天线进行数据收发。通过多条空间流并发传递，提高系统吞吐量，高无线链路的健壮性和改善SNR。
MIMO-OFDM：OFDM调制技术将一个物理信道划分为多个子载体(sub-carrier)，将高速率的数据流调制成多个较低速率的子数据流进行传输，减少误码率，提高吞吐量。IEEE 802.11n将MIMO支持的子载体从52个提高到56个，对于一条空间流, 速度54Mbps提高到了58.5 Mbps (即5452/48)。
FEC：IEEE 802.11n采用64-QAM的进行编码，编码率(有效信息和整个编码的比率)从3/4 提高到5/6。对于一条空间流，在MIMO-OFDM基础之上，物理速率从58.5提高到了65Mbps (即58.55/6 / 3/4)。
帧间间隔 GI（Guard Interval）：，IEEE 802.11a/g要求发送的信息之间存在800ns的时间间隔；对于IEEE 802.11n，如果多径效应不严重时，可以将该间隔配置为400ns，将吞吐量提升近10%， 对于一条空间流，速度从65Mbps提高到72.2 Mbps。

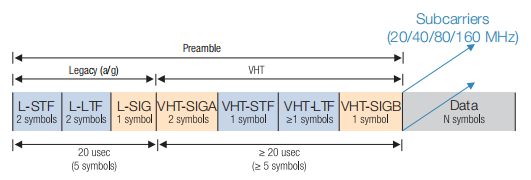

IEEE802.11ac 物理层
IEEE 802.11ac 只工作在5GHz信道
更宽信道带宽：IEEE 802.11ac必须支持80MHz信道带宽（HT80），可选支持160MHz信道带宽（HT160），一条空间流的速率由150Mbps提升至650Mbps。
新的调制和编码：IEEE 802.11ac仍使用OFDM（正交频分复用）调制，交错和编码架构。并且支持256-QAM，提高吞吐量，降低误码率。
更多空间流：IEEE 802.11ac包括支持多达8条空间流，有效地增加信道容量。
MU-MIMO：多用户-多输入多输出（Multi-User Multiple-Input Multiple-Output），改善了路由器天线闲置的情况，允许路由器分割天线，充分利用天线的空域资源，独立地为不同的设备传输。

信道分配

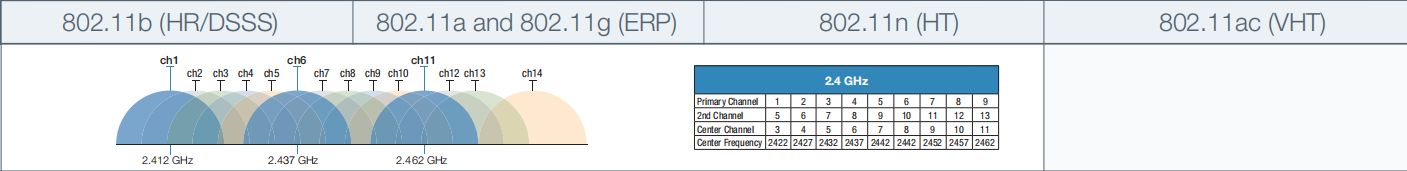

2.4GHz

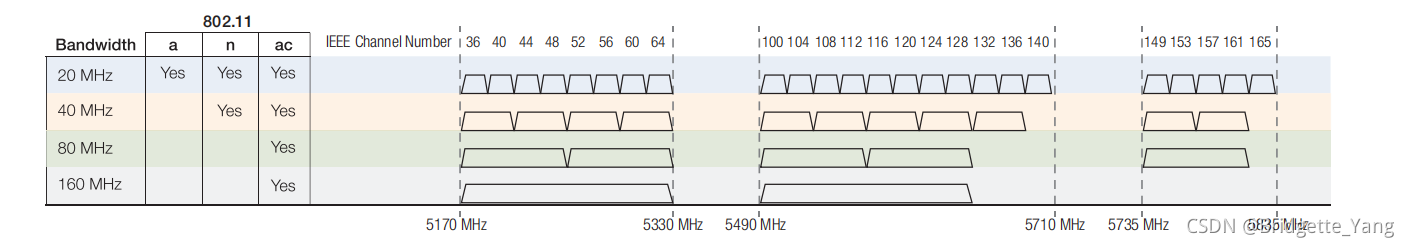

5GHz

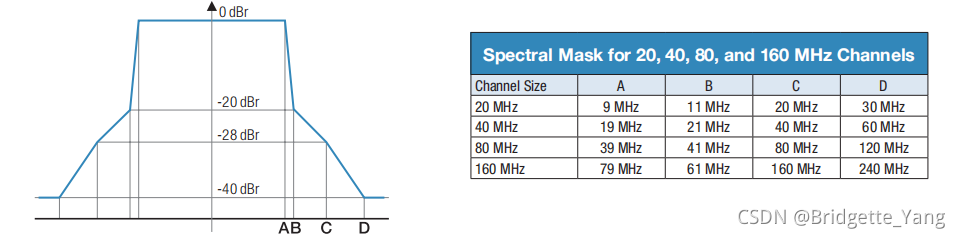

功率谱
