EA12创建九种常见的UML图

UML

• 统一建模语言（Unified Modeling Language， UML），在面向对象开发系统的过程中进行设计和分析。
• 可分为静态视图和动态视图，共九种。

  • 静态图：用例图，类图，对象图，构件图，部署图。
  • 动态图：时序图，协作图，状态图，活动图。

EA12

• 以Enterprise Architect 12作图，描述taotao-sso工程(https://github.com/hanjg/taotao)。

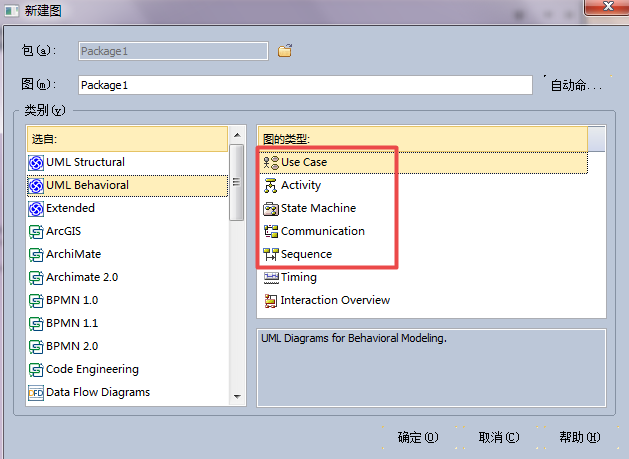

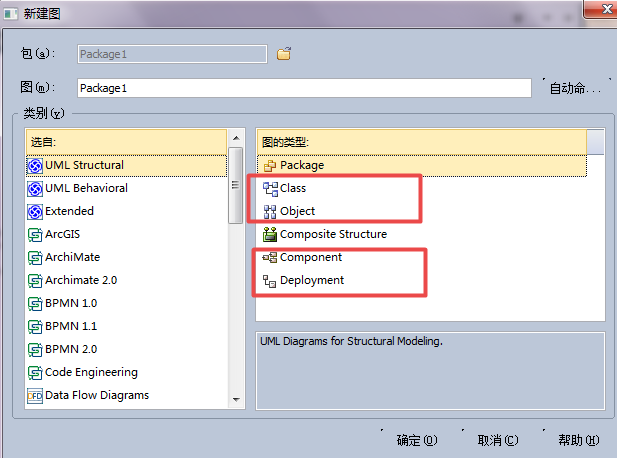

• 使用到的9种图创建方式。



九种UML图

用例图（UseCase Diagrams）

• 描述系统的使用者和功能。

  • 参与者：使用系统的角色，人或者系统。
  • 用例：系统提供的功能，通常需要用例的详细说明。

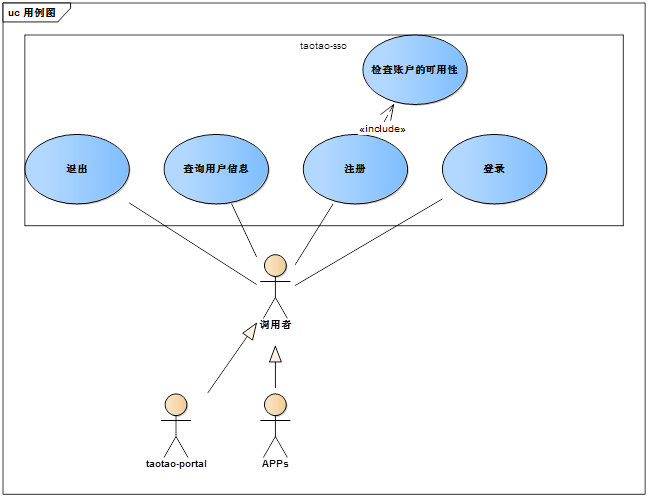

• 用例图。

• 登录用例说明。


类图（Class Diagrams）

• 描述系统中类的内部结构和类之间的静态关系，常见的类的关系有6种：依赖<关联<聚合<组合<泛化=实现，类关系的详细说明。

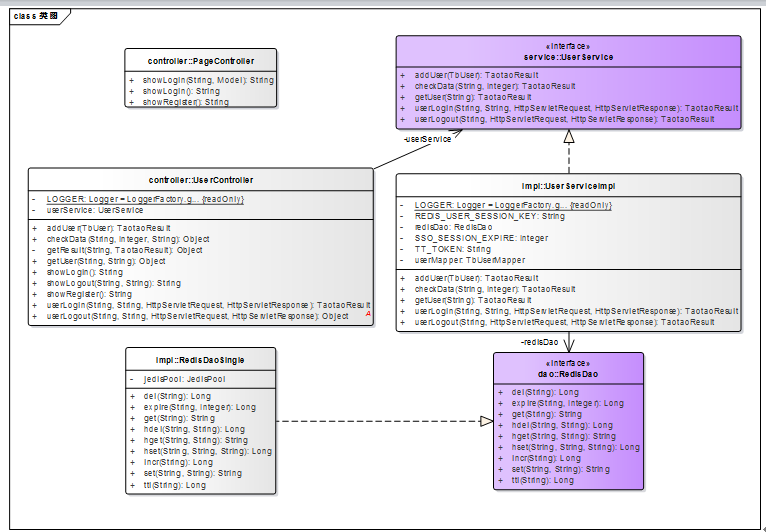

• 类图。


对象图（Object Diagrams）

• 描述一组对象之间的联系，是系统状态的某一时刻的快照，使用有限。

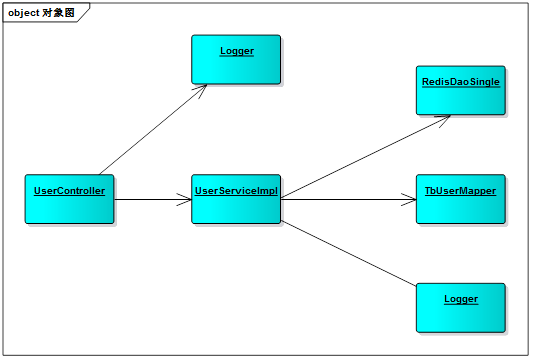

• 对象图。


构件图（Component Diagrams）

• 描述各种软件构件之间的依赖关系，可以用来帮助设计系统的整体构架。

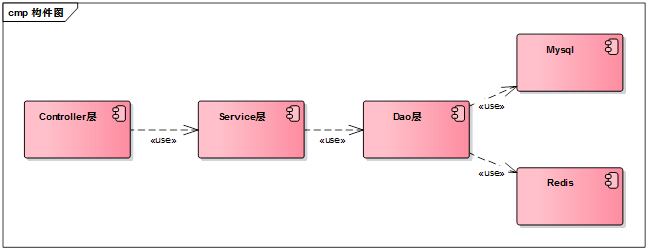

• 构件图。


部署图（Deployment Diagrams）

• 描述软件中的各个组件驻留在什么硬件位置，以及这些硬件之间的交互关系。

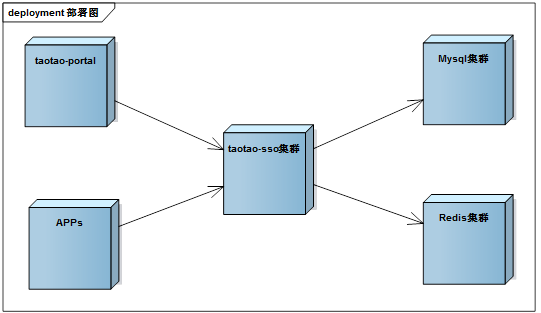

• 部署图。


时序图（Sequence Diagrams）

• 描述对象之间的消息交互，强调消息的时间顺序，是对用例图的细化。基本概念。

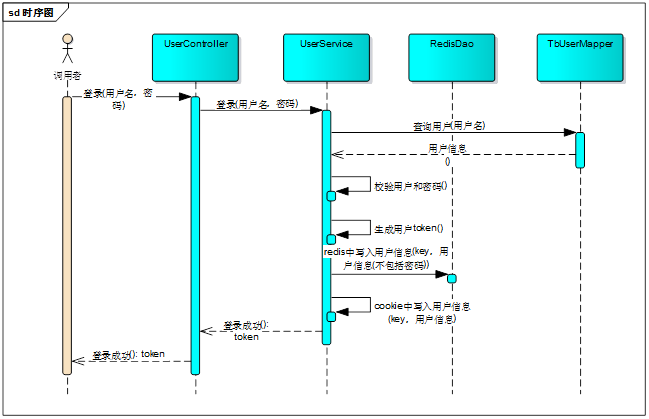

• 用户登录时序图。


协作图（Collaboration Diagrams）

• 描述对象之间的消息交互，强调对象的关系。

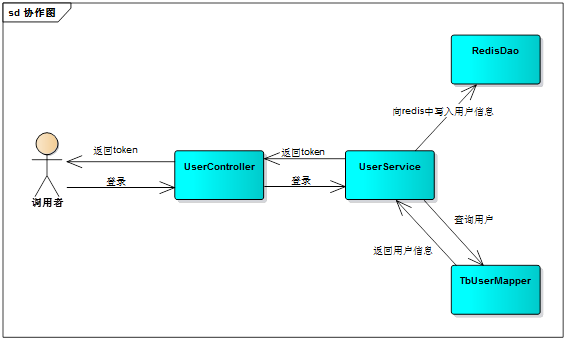

• 用户登录协作图。


状态图（Statechart Diagrams）

• 描述对象的所有状态和状态转移条件。

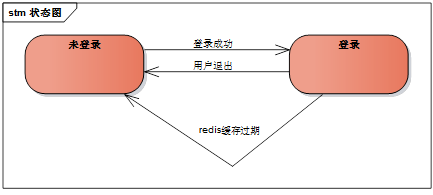

• 用户登录状态。


活动图（Activity Diagrams）

• 描述了活动之间的控制流程。本质上是一种流程图。

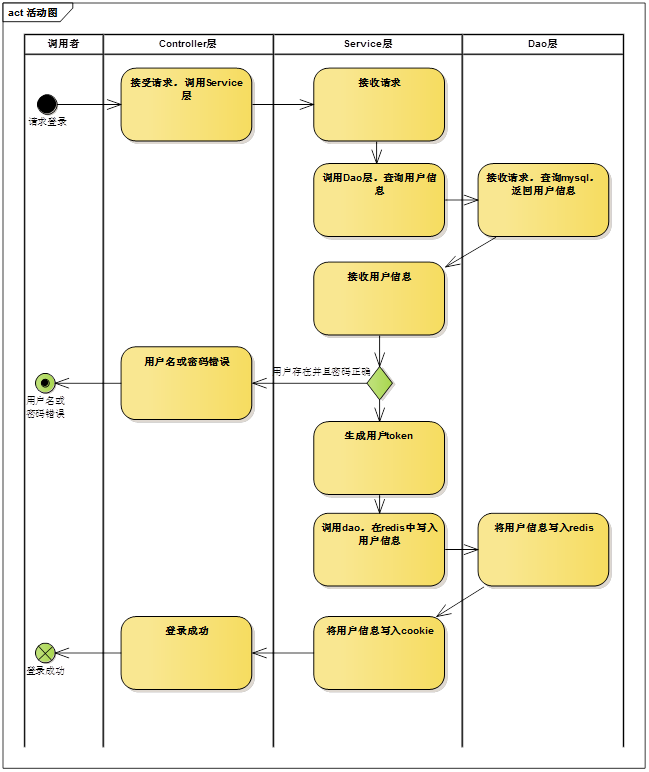

• 用户登录活动图。
