M-LAG简介

定义

M-LAG（Multichassis Link Aggregation Group）即跨设备链路聚合组，是一种实现跨设备链路聚合的机制，如图1所示，将SwitchA和SwitchB通过peer-link链路连接并以同一个状态和Switch进行链路聚合协商，从而把链路可靠性从单板级提高到了设备级。

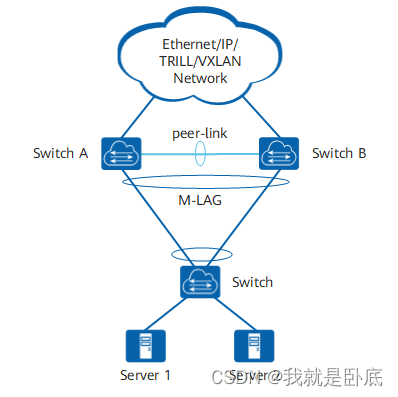

图1 M-LAG示意图

目的

M-LAG作为一种跨设备链路聚合的技术，除了具备增加带宽、提高链路可靠性、负载分担的优势外，还具备以下优势：

更高的可靠性

把链路可靠性从单板级提高到了设备级。
简化组网及配置

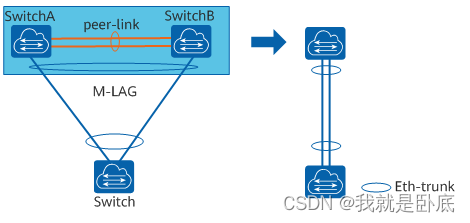

可以将M-LAG理解为一种横向虚拟化技术，将双归接入的两台设备在逻辑上虚拟成一台设备。M-LAG本身提供了一个没有环路的二层拓扑同时实现冗余备份，极大的简化了组网及配置。
独立升级

两台设备可以分别进行升级，保证有一台设备正常工作即可，对正在运行的业务几乎没有影响。

M-LAG的基本概念

如图1所示，用户侧设备Switch（可以是交换机或主机）通过M-LAG机制与另外两台设备（SwitchA和SwitchB）进行跨设备链路聚合，共同组成一个双活系统。这样可以实现SwitchA和SwitchB共同进行流量转发的功能，保证网络的可靠性。

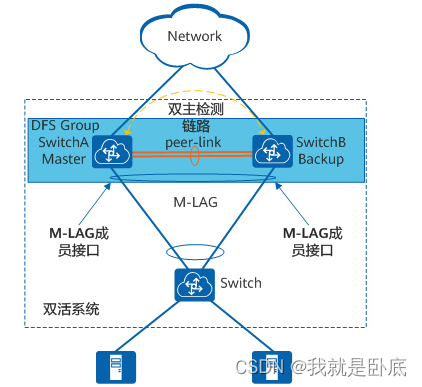

图1 M-LAG基本拓扑

下面介绍下M-LAG涉及的相关概念，如表1所示。

表1 M-LAG基本概念
概念	说明
DFS Group	动态交换服务组DFS Group（Dynamic Fabric Service Group），主要用于部署M-LAG设备之间的配对，M-LAG双归设备之间的接口状态，表项等信息同步需要依赖DFS Group协议进行同步。
DFS主设备	部署M-LAG且状态为主的设备，通常也称为M-LAG主设备。
DFS备设备	部署M-LAG且状态为备的设备，通常也称为M-LAG备设备。说明： DFS Group的角色区分为主和备，正常情况下，主设备和备设备同时进行业务流量的转发，转发行为没有区别，仅在故障场景下，主备设备的行为会有差别。
双主检测链路	双主检测链路，又称为心跳链路，是一条三层互通链路，用于M-LAG主备设备间发送双主检测报文。说明：正常情况下，双主检测链路不会参与M-LAG的任何转发行为，只在故障场景下，用于检查是否出现双主的情况。双主检测链路可以通过外部网络承载（比如，如果M-LAG上行接入IP网络，那么两台双归设备通过IP网络可以互通，那么互通的链路就可以作为双主检测链路）。也可以单独配置一条三层可达的链路来作为双主检测链路（比如通过管理口）。
peer-link接口	peer-link链路两端直连的接口均为peer-link接口。
peer-link链路	peer-link链路是一条直连链路且必须做链路聚合，用于交换协商报文及传输部分流量。接口配置为peer-link接口后，该接口上不能再配置其它业务。为了增加peer-link链路的可靠性，推荐采用多条链路做链路聚合。
HB DFS主设备	通过心跳链路来协商的状态为主的设备。说明：通过心跳链路报文来协商的设备HB DFS主备状态在正常情况下，对M-LAG的转发行为不会产生影响，仅用于二次故障恢复场景下，在原DFS主设备或备设备故障恢复且peer-link链路仍然故障时，触发HB DFS状态为备的设备上相应端口Error-Down，避免M-LAG设备在双主情况下出现的流量异常。
HB DFS备设备	通过心跳链路来协商的状态为备的设备。说明：通过心跳链路报文来协商的设备HB DFS主备状态在正常情况下，对M-LAG的转发行为不会产生影响，仅用于二次故障恢复场景下，在原DFS主设备或备设备故障恢复且peer-link链路仍然故障时，触发HB DFS状态为备的设备上相应端口Error-Down，避免M-LAG设备在双主情况下出现的流量异常。
M-LAG成员接口	M-LAG主备设备上连接用户侧主机（或交换设备）的Eth-Trunk接口。为了增加可靠性，推荐链路聚合配置为LACP模式。 M-LAG成员接口角色也区分主和备，与对端同步成员口信息时，状态由Down先变为Up的M-LAG成员接口成为主M-LAG成员口，对端对应的M-LAG成员口为备。说明：仅在M-LAG接入组播场景下，M-LAG成员接口的主备角色存在转发行为差异。

M-LAG协议交互原理

基于M-LAG组成的双活系统提供了设备级的可靠性，那么M-LAG是如何建立的？如图 M-LAG的建立所示，M-LAG的建立过程有如下几个步骤：

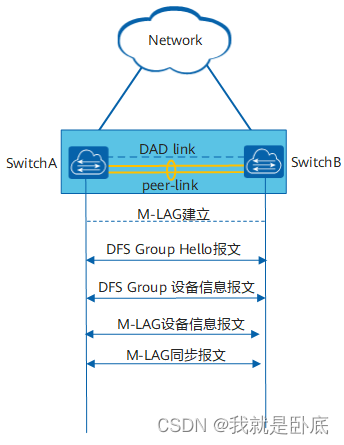

图1 M-LAG的建立

DFS Group配对

当设备完成M-LAG配置后，设备首先通过peer-link链路发送DFS Group的Hello报文。当设备收到对端的Hello报文后，会判断报文中携带的DFS Group编号是否和本端相同，如果两台设备的DFS Group编号相同，则两台设备DFS Group配对成功。
DFS Group协商主备

配对成功后，两台设备会向对端发送DFS Group的设备信息报文，设备根据报文中携带的DFS Group优先级以及系统MAC地址确定出DFS Group的主备状态。

以SwitchB为例，当SwitchB收到SwitchA发送的报文时，SwitchB会查看并记录对端信息，然后比较DFS Group的优先级，如果SwitchA的DFS Group优先级高于本端的DFS Group优先级，则确定SwitchA为DFS主设备，SwitchB为DFS备设备。如果SwitchA和SwitchB的DFS Group优先级相同，比较两台设备的MAC地址，确定MAC地址小的一端为DFS主设备。

DFS Group的角色区分为主和备，正常情况下，主设备和备设备同时进行业务流量的转发，转发行为没有区别，仅在故障场景下，主备设备的行为会有差别。
M-LAG成员接口协商主备

在DFS Group协商出主备状态后，M-LAG的两台设备会通过peer-link链路发送M-LAG设备信息报文，报文中携带了M-LAG成员接口的配置信息。在成员口信息同步完成后，确定M-LAG成员接口的主备状态。

与对端同步成员口信息时，状态由Down先变为Up的M-LAG成员接口成为主M-LAG成员口，对端对应的M-LAG成员口为备，且主备状态默认不回切，即：当M-LAG成员接口状态为主的设备故障恢复后，先前由备状态升级为主状态的接口仍保持主状态，恢复故障的M-LAG成员接口状态为备，此处与DFS Group协商主备状态不一致。
双主检测

协商出M-LAG主备后，两台设备之间会通过双主检测链路每1s发送一个M-LAG双主检测报文，15s为一个周期，若三个周期内两台设备均能够收到对端发送的双主检测报文，双活系统即开始正常的工作；若三个周期内未收到双主检测报文则心跳超时。一旦设备感知到peer-link故障，设备会按照每100ms发送三个双主检测链路报文，加速检测。

在DFS Group配对失败或者peer-link故障场景下，双主检测链路用于检查是否出现双主的情况。双主检测链路可以通过外部网络承载（比如，如果M-LAG上行接入IP网络，那么两台双归设备通过IP网络可以互通，那么互通的链路就可以作为双主检测链路）。也可以单独配置一条三层可达的链路来作为双主检测链路（比如通过管理口）。
1. 双主检测链路通过管理网口互通，DFS Group绑定的管理网口IP地址要保证可以相互通信，管理网口下绑定VPN实例，保证双主检测报文与业务流量隔离。
2. 双主检测链路通过业务网络互通，DFS Group绑定的IP地址要保证可以三层互通。如果peer-link接口之间建立路由邻居关系，则业务网络双主检测报文会直接通过最优路由经peer-link链路传输。一旦peer-link故障，路由收敛期间，双主检测报文通过次优路径传输到对端，双主检测时间会慢0.5秒或者1秒的时间。
M-LAG同步信息

正常工作后，两台设备之间会通过peer-link链路发送M-LAG同步报文实时同步对端的信息，M-LAG同步报文中主要包括MAC表项、ARP以及STP等，并发送M-LAG成员端口的状态，这样任意一台设备故障都不会影响流量的转发，保证正常的业务不会中断。

用户可以通过display fei m-lag synchronization packet statistics查看支持的具体报文类型。

M-LAG应用场景

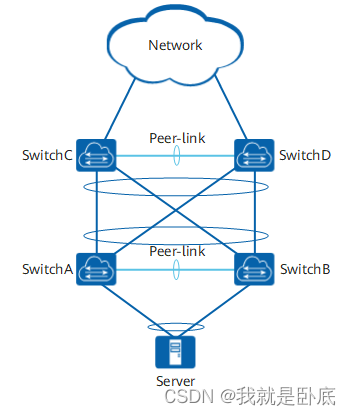

M-LAG特性主要应用于将服务器或交换机双归接入普通以太网络、TRILL（Transparent Interconnection of Lots of Links）、VXLAN（Virtual eXtensible Local Area Network）和IP网络。一方面可以起到负载分担流量的作用，另一方面可以起到备份保护的作用。由于M-LAG支持多级互联，M-LAG的组网可以分为单级M-LAG和多级M-LAG。

单级M-LAG场景

交换机的双归接入
如图1所示，为了保证可靠性，交换机在接入网络时需要考虑链路的冗余备份，采用部署MSTP等破环协议的方式可以实现，但是这种方式下链路的利用率很低，浪费大量的带宽资源。为了实现冗余备份同时提高链路的利用率，在SwitchA与SwitchB之间部署M-LAG，实现Switch的双归接入。这样SwitchA与SwitchB形成负载分担，共同进行流量转发，当其中一台设备发生故障时，流量可以快速切换到另一台设备，保证业务的正常运行。

图1 交换机双归接入应用组网图
服务器的双归接入
如图2所示，为了保证可靠性，服务器一般采用链路聚合的方式接入网络，如果服务器接入的设备故障将导致业务的中断。为了避免这个问题的发生，服务器可以采用跨设备链路聚合的方式接入网络，在SwitchA与SwitchB之间部署M-LAG，实现服务器的双归接入。SwitchA与SwitchB形成负载分担，共同进行流量转发，当其中一台设备发生故障时，流量可以快速切换到另一台设备，保证业务的正常运行。

服务器双归接入时的配置和一般的链路聚合配置没有差异，必须保证服务器侧和交换机侧的链路聚合模式一致，推荐两端均配置为LACP模式。

图2 服务器双归接入应用组网图
