【单片机毕业设计】【jj-014】智能鞋柜 | 多功能鞋柜 | 鞋柜除尘杀菌

一、基本介绍

项目名：
基于单片机的智能鞋柜系统设计
基于单片机的多功能鞋柜系统设计
基于单片机的鞋柜除尘杀菌系统设计

项目名：智能鞋柜 | 多功能鞋柜 | 鞋柜除尘杀菌
单片机类型：STM32F103C8T6
具体功能：
1、通过DHT11检测鞋柜温湿度，当温度低于设置值，进行加热，当湿度高于设置值，进行加热和通风；
2、通过GP2Y10检测粉尘浓度，当粉尘浓度值大于设置最大值，进行通风
3、通过MQ-135检测鞋柜内氨气，过高时启动紫外线杀菌
4、通过霍尔传感器检鞋柜门状态，关闭时，自动打开消毒灯，打开时，消毒灯关闭
5、通过光敏电阻检测光照值，当光照值低于设置最小值且鞋柜门打开，则LED照明灯自动打开
6、通过MQ-2检测烟雾值，当烟雾值大于设置最大值，进行蜂鸣器报警
7、通过按键设置各阈值
8、通过显示屏显示测量值
扩展功能：通过WIFI模块将测量数据发送到手机端，并可以设置阈值、控制加热、除湿、通风、消毒、照明以及模式切换

二、资 料总览

实物资料

仿真资料

三、51单片机部分资料展示

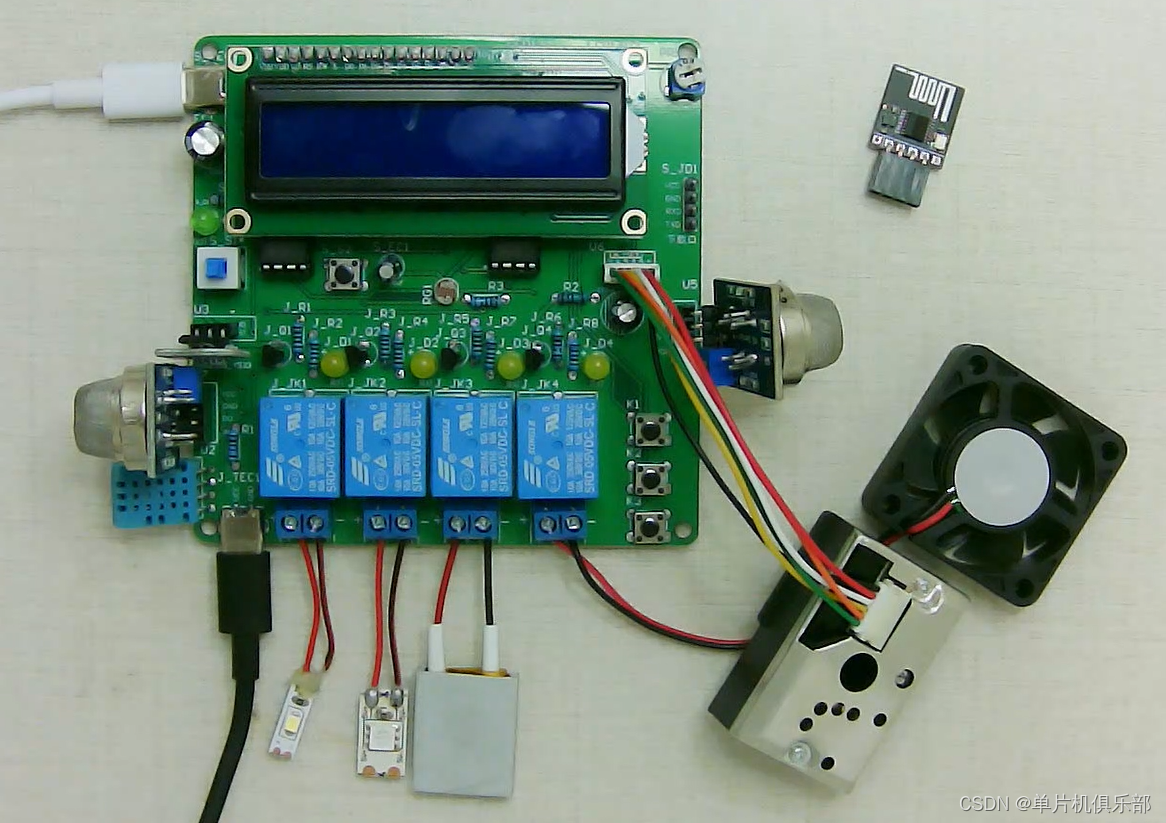

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

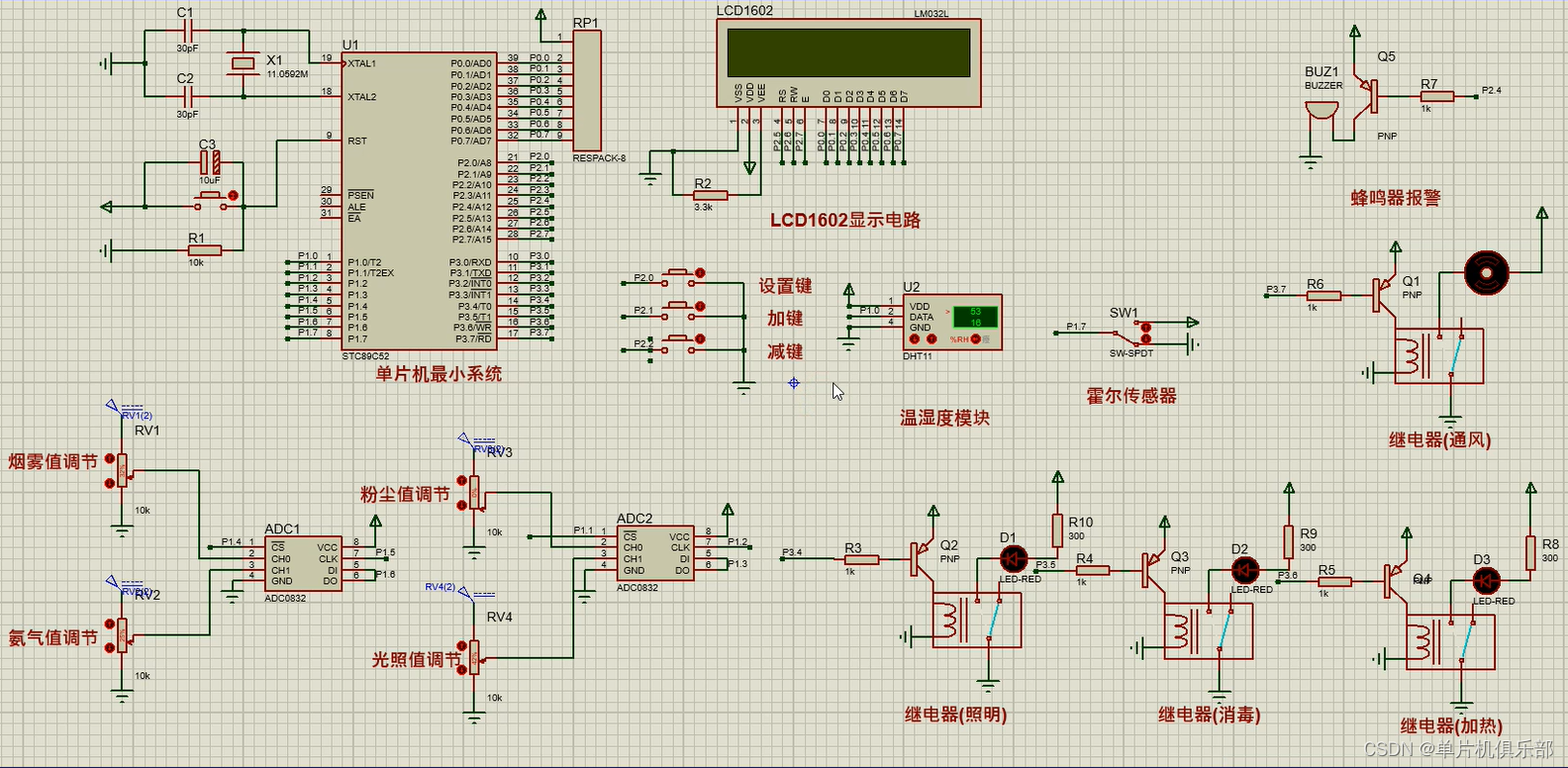

2、仿真图展示

仿真软件版本：proteus8.9
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

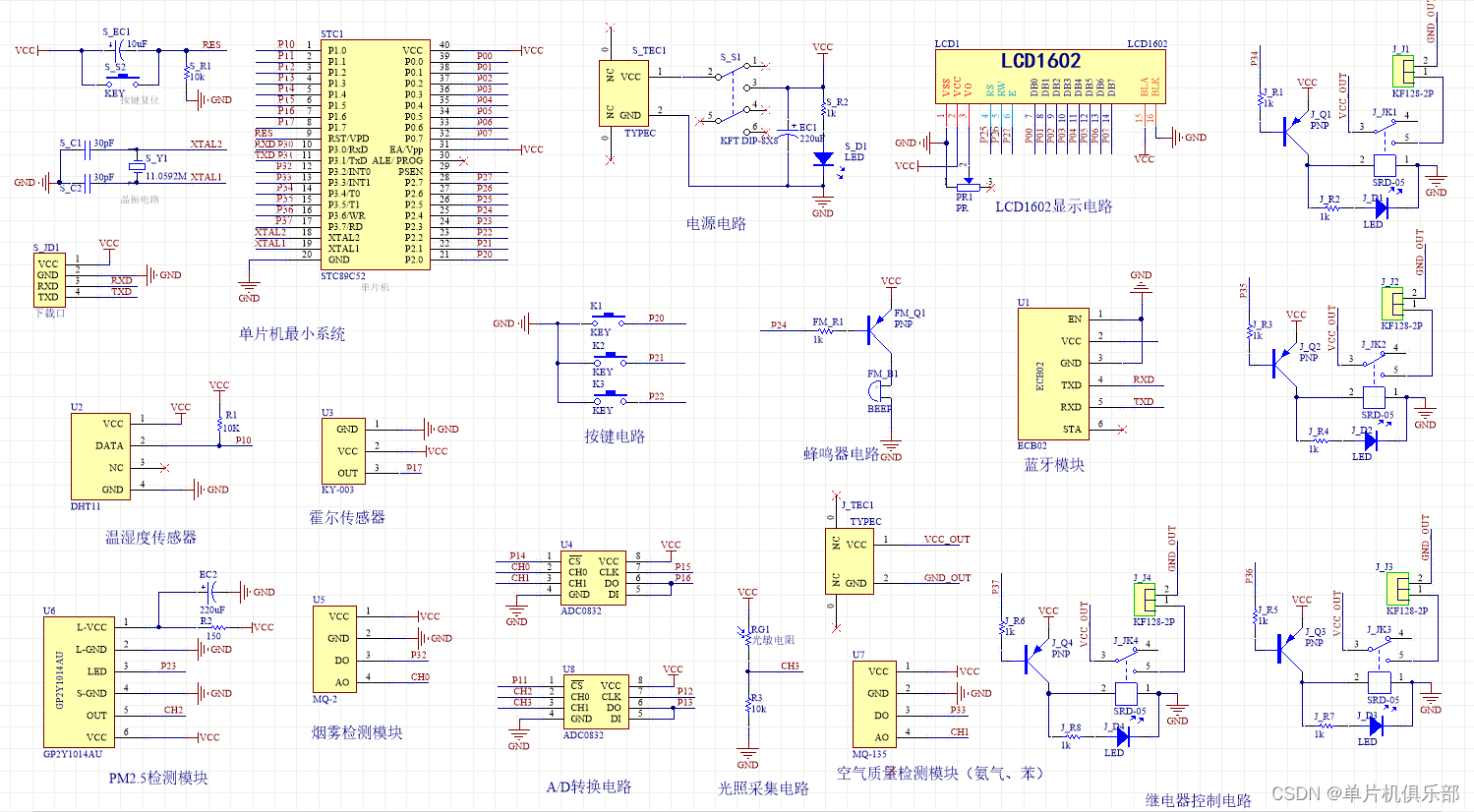

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

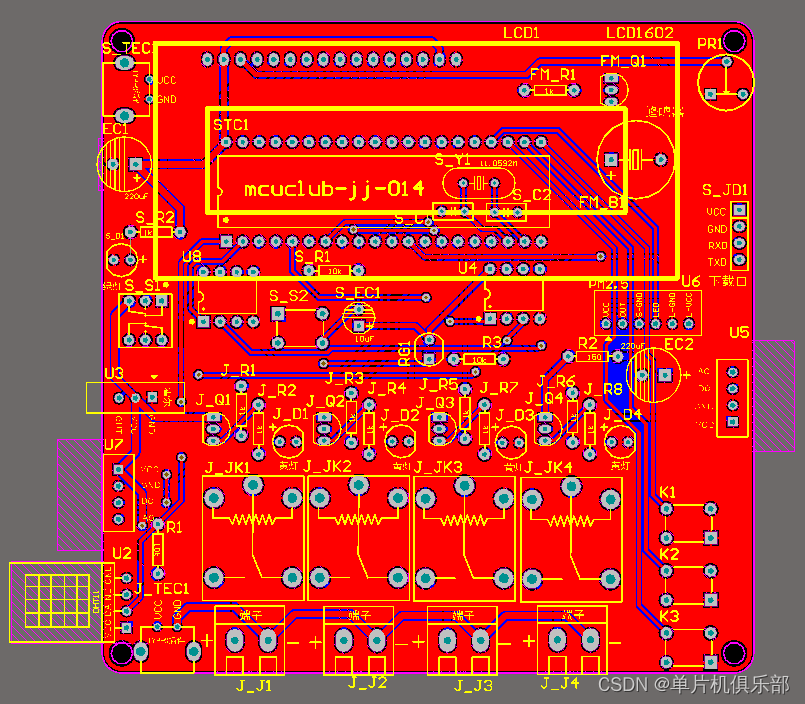

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

四、32单片机部分资料展示

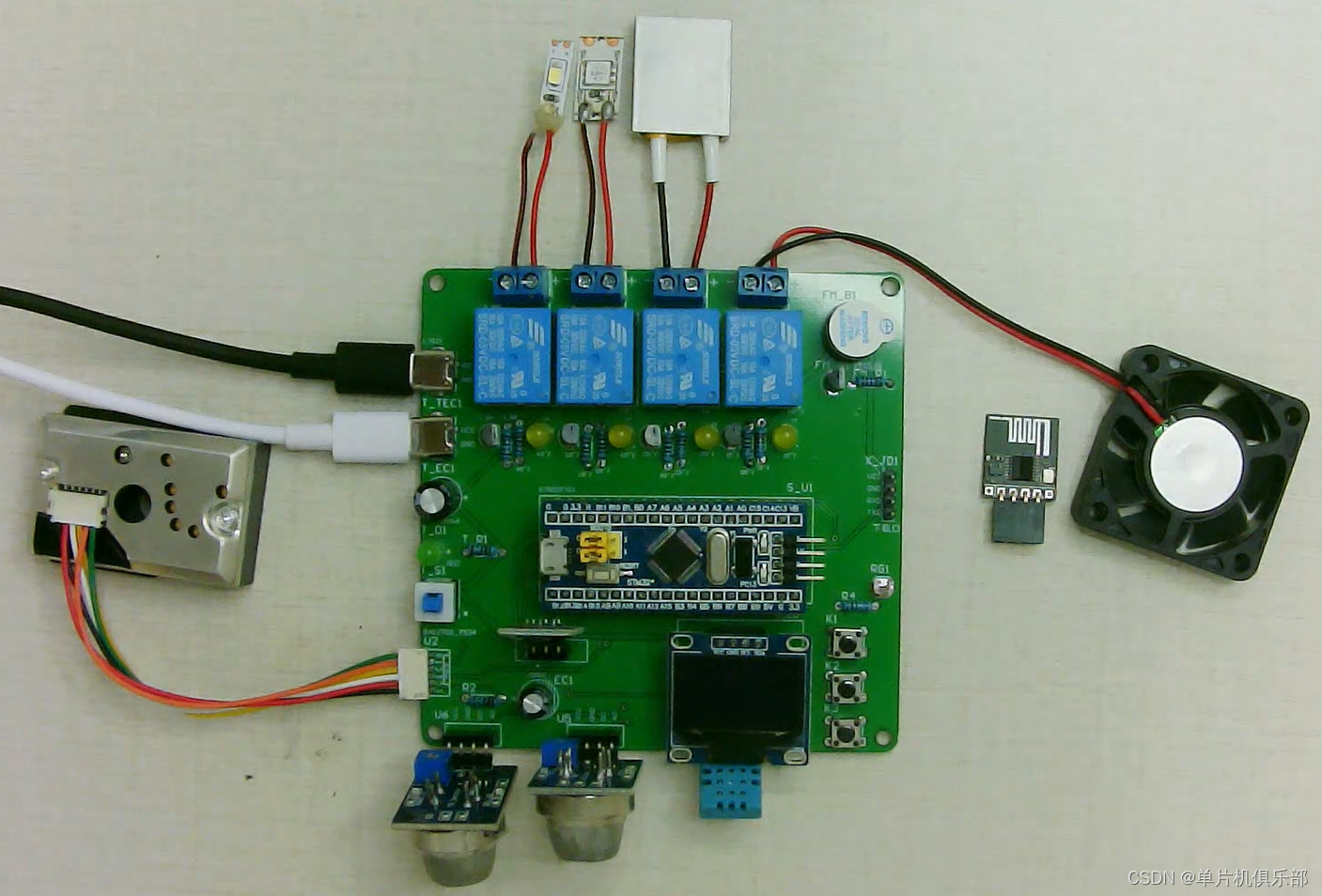

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

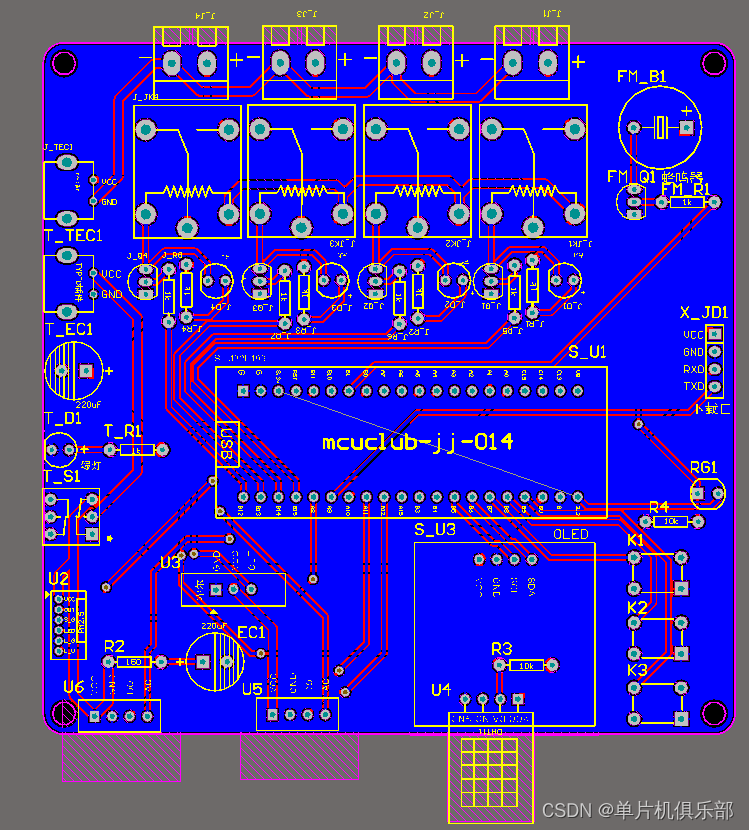

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

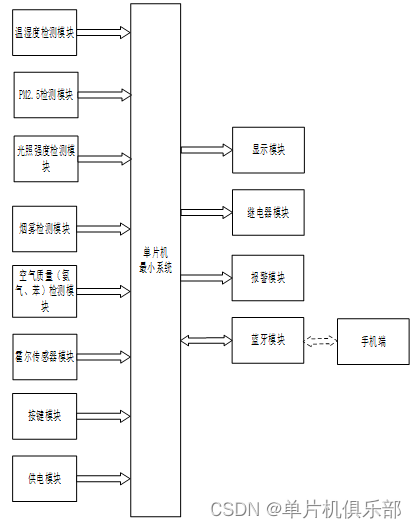

五、系统框图

绘制软件：VISIO

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由八部分组成，第一部分是温湿度检测模块，通过该模块检测当前鞋柜中的温湿度；第二部分是PM2.5检测模块，通过该模块检测当前鞋柜中的灰尘浓度；第三部分是光照强度检测模块，通过该模块可以检测当前鞋柜周围的光照强度；第四部分是烟雾检测模块，通过该模块可以检测当前环境中的烟雾浓度，第五部分是（氨气、苯）检测模块，通过该模块可以检测当前鞋柜周围的氨气和苯的浓度；第六部分是霍尔传感器模块，通过该模块可以检测鞋柜门是否打开；第七部分是按键模块，通过该模块可以设置温湿度、PM2.5浓度等的参数；第八部分是供电模块，通过该模块给整个系统进行供电；输出包括四个部分，第一部分是显示模块，通过该模块显示检测的参数和设置的参数及其控制模数等；第二部分是继电器模块，通过该模块可以控制通风及其照明等；第四部分是报警模块，检测到鞋柜中的参数不在设置的范围之内进行声光报警提醒，第四部分是蓝牙模块，通过该模块，将检测的数据传输到用户的手机上

六、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******显示函数
*****/
void Display_function(void)
{
	switch(flag_display)																		//根据不同的显示模式标志位，显示不同的界面
	{
		case 0:																								//界面0：测量界面，显示测量值及模式
			sprintf(display_buf,"%dC ",temp_value/10);
			Oled_ShowString(1, 0, display_buf);
			sprintf(display_buf,"%d%% ",humi_value/10);
			Oled_ShowString(1, 6, display_buf);

			sprintf(display_buf,"%dLx ",light_value/10);
			Oled_ShowString(2, 0, display_buf);
			sprintf(display_buf,"S:%d  ",smog_value);
			Oled_ShowString(2, 6, display_buf);

			sprintf(display_buf,"P:%d  ",pm25_value);
			Oled_ShowString(3, 0, display_buf);
			sprintf(display_buf,"N:%d  ",nh_value);
			Oled_ShowString(3, 6, display_buf);

			if(flag_mode == 1)
				Oled_ShowCHinese(4,0,"模式：手动");
			else
				Oled_ShowCHinese(4,0,"模式：自动");

			if(DOOR == 0)
				Oled_ShowCHinese(4,7,"关");
			else
				Oled_ShowCHinese(4,7,"开");
		break;

		case 1:																						//界面1：显示设置温度最小值
			Oled_ShowCHinese(1,0,"设置温度最小值");
			if(time_num % 5 == 0)
			{
				sprintf(display_buf,"%d  ",temp_min);
				Oled_ShowString(2, 7, display_buf);
			}
			if(time_num % 10 == 0)
			{
				Oled_ShowString(2, 7, "    ");
			}
		break;

		case 2:																						//界面2：显示设置湿度最大值
			Oled_ShowCHinese(1,0,"设置湿度最大值");
			if(time_num % 5 == 0)
			{
				sprintf(display_buf,"%d  ",humi_max);
				Oled_ShowString(2, 7, display_buf);
			}
			if(time_num % 10 == 0)
			{
				Oled_ShowString(2, 7, "    ");
			}
		break;

		case 3:																						//界面3：显示设置光照最小值
			Oled_ShowCHinese(1,0,"设置光照最小值");
			if(time_num % 5 == 0)
			{
				sprintf(display_buf,"%d  ",light_min);
				Oled_ShowString(2, 7, display_buf);
			}
			if(time_num % 10 == 0)
			{
				Oled_ShowString(2, 7, "    ");
			}
		break;

		case 4:																						//界面4：显示设置烟雾最大值
			Oled_ShowCHinese(1,0,"设置烟雾最大值");
			if(time_num % 5 == 0)
			{
				sprintf(display_buf,"%d  ",smog_max);
				Oled_ShowString(2, 7, display_buf);
			}
			if(time_num % 10 == 0)
			{
				Oled_ShowString(2, 7, "    ");
			}
		break;

		case 5:																						//界面5：显示设置粉尘最大值
			Oled_ShowCHinese(1,0,"设置粉尘最大值");
			if(time_num % 5 == 0)
			{
				sprintf(display_buf,"%d  ",pm25_max);
				Oled_ShowString(2, 7, display_buf);
			}
			if(time_num % 10 == 0)
			{
				Oled_ShowString(2, 7, "    ");
			}
		break;

		case 6:																						//界面6：显示设置氨气最大值
			Oled_ShowCHinese(1,0,"设置氨气最大值");
			if(time_num % 5 == 0)
			{
				sprintf(display_buf,"%d  ",nh_max);
				Oled_ShowString(2, 7, display_buf);
			}
			if(time_num % 10 == 0)
			{
				Oled_ShowString(2, 7, "    ");
			}
		break;

		default:
		break;
	}
}

/****
*******处理函数
*****/
void Manage_function(void)
{
	if(flag_display == 0)																			//测量界面
	{
		if(flag_mode == 0)
		{
			if(DOOR == 0)        			//如果鞋柜门是关闭的，关照明灯，如果氨气超高，开消毒灯
      {
        RELAY_ZM = 0;
				if(nh_max < nh_value)
				{
					RELAY_XD = 1;
				}
        else
				{
					RELAY_XD = 0;
				}
      }
      else                      //如果鞋柜门是打开的，关消毒，如果光照低于最小值开照明灯
      {
        RELAY_XD = 0;
        if(light_value < light_min*10)
        {
          RELAY_ZM = 1;
        }
        else
        {
          RELAY_ZM = 0;
        }
      }
			if(temp_value < temp_min*10 || humi_value > humi_max*10)
      {                             //如果温度低于最小值或湿度大于最大值，那么打开加热
        RELAY_JR = 1;
      }
      else
      {
        RELAY_JR = 0;
      }
			if(pm25_value > pm25_max || humi_value > humi_max*10)
			{															//如果是湿度大于最大值或粉尘大于最大值开通风
				RELAY_TF = 1;
			}
			else
			{
				RELAY_TF = 0;
			}
      if(smog_value > smog_max)	//烟雾值大于设置的最大值，声光报警
      {
        if(time_num % 10 == 0)
        {
          BEEP=~BEEP;
        }
      }
      else
      {
        BEEP = 0;
      }
		}
	}
	else																											//设置界面，关闭所有继电器
	{
    BEEP = 0;
		RELAY_ZM = 0;
    RELAY_TF = 0;
    RELAY_JR = 0;
    RELAY_XD = 0;
	}
}
