modelsim使用（查看波形）

一、改变波形颜色         二、增加波形间距        三、取消软件默认的白色线条

四、 不常用的工具从工具栏取消显示        五、添加光标并且锁定。可以多次重复这三步

六、隐藏信号路径        七、改变显示单位        八、放大局部信号        九、改变进制

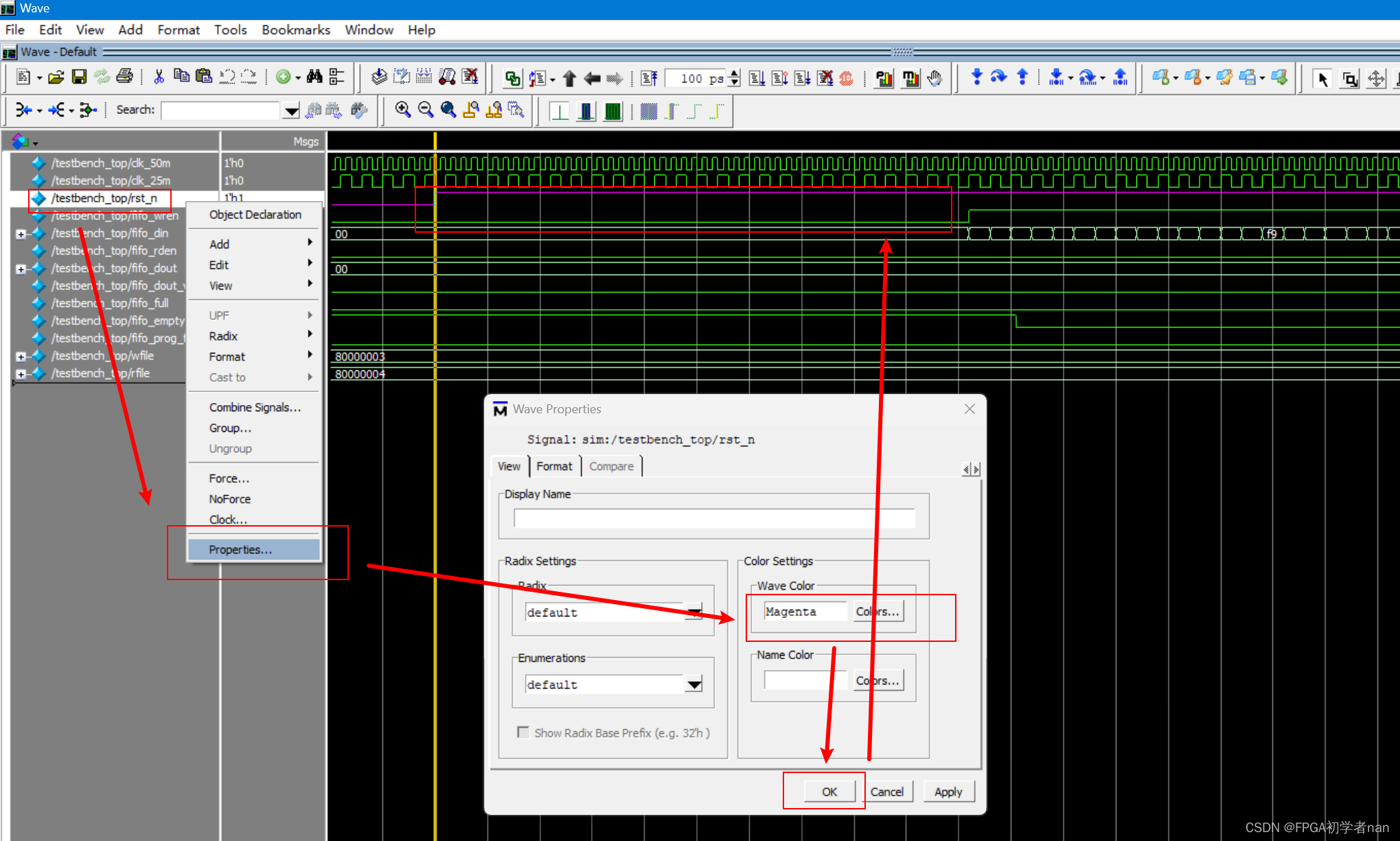

一、改变波形颜色

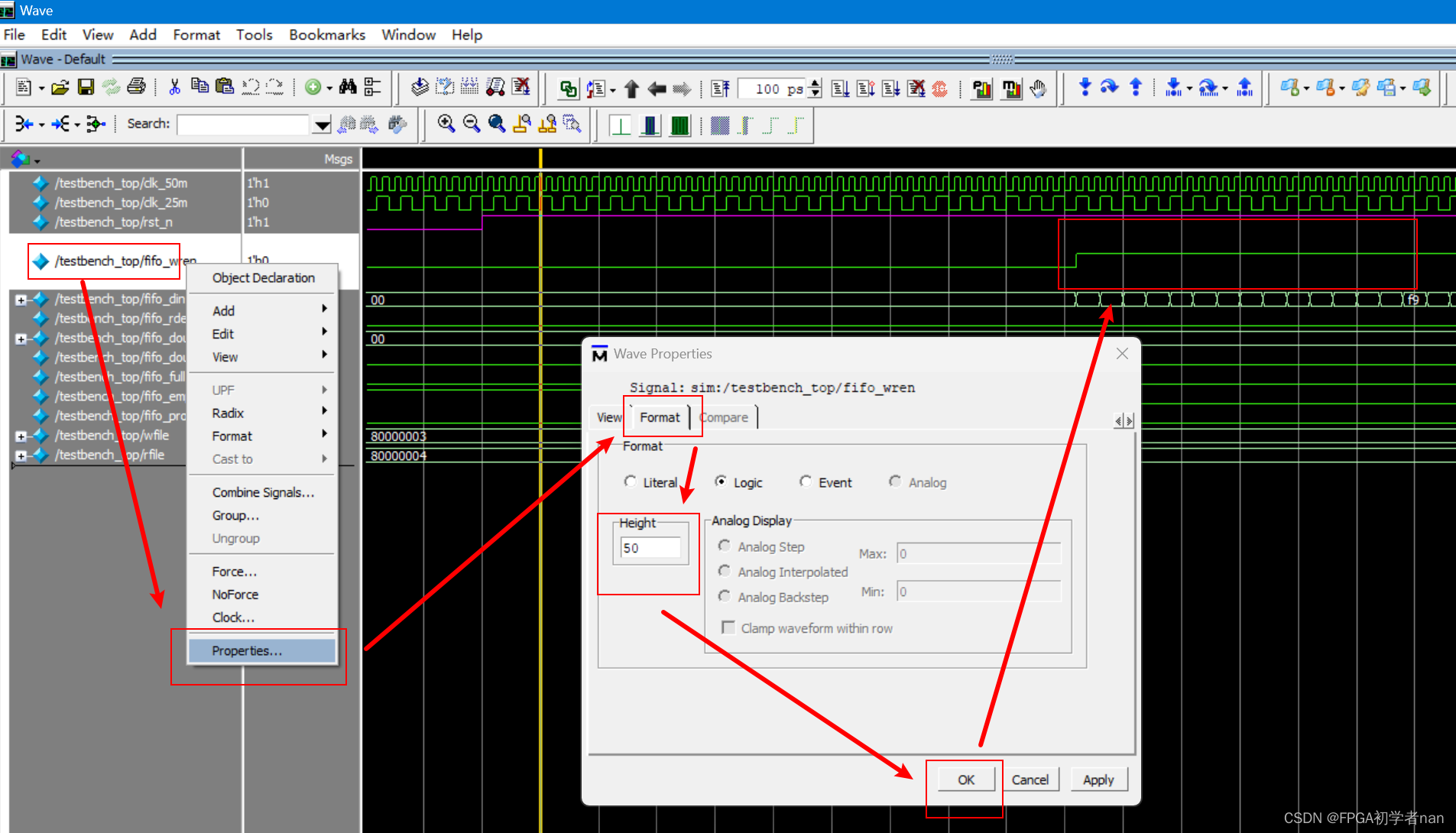

 二、增加波形间距

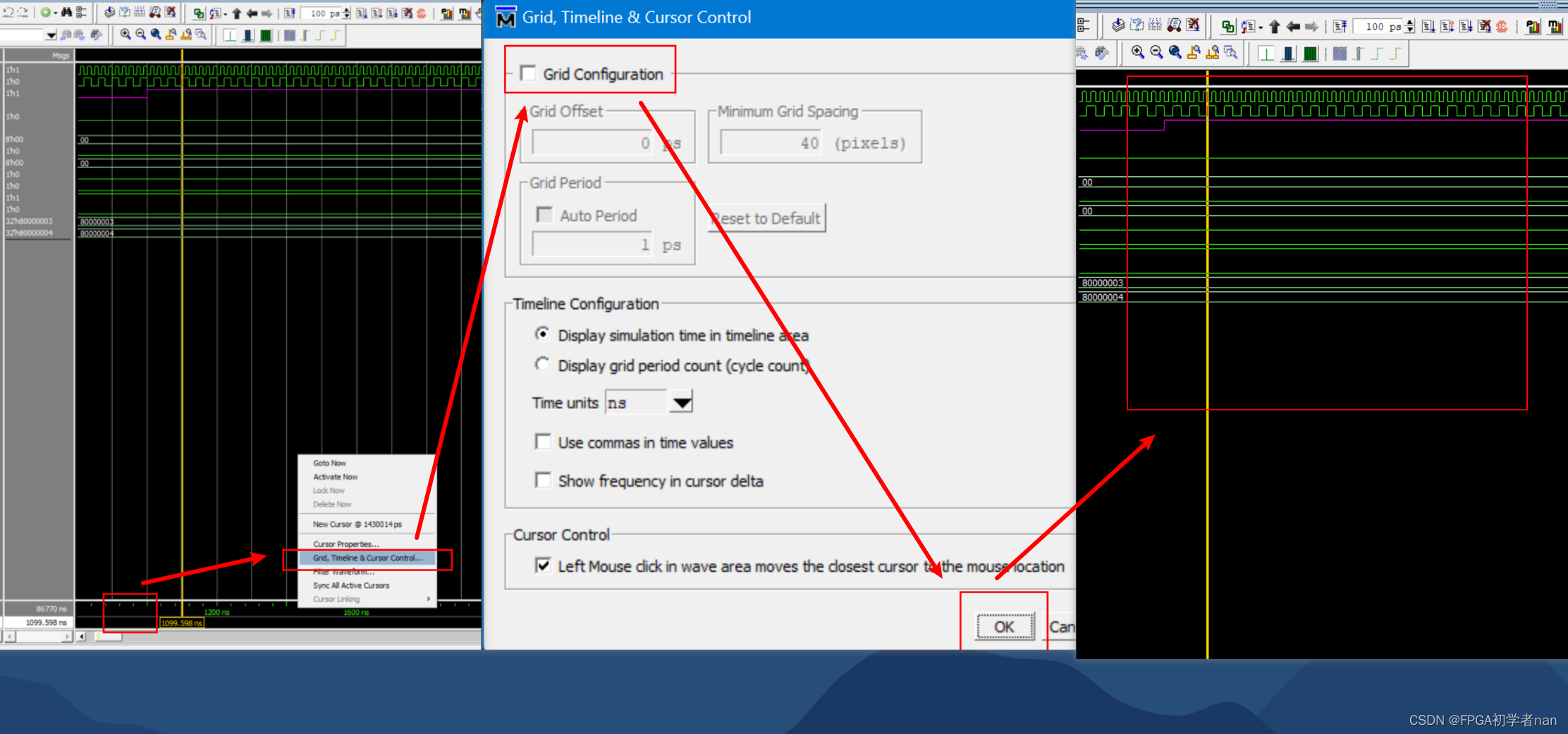

三、取消软件默认的白色线条

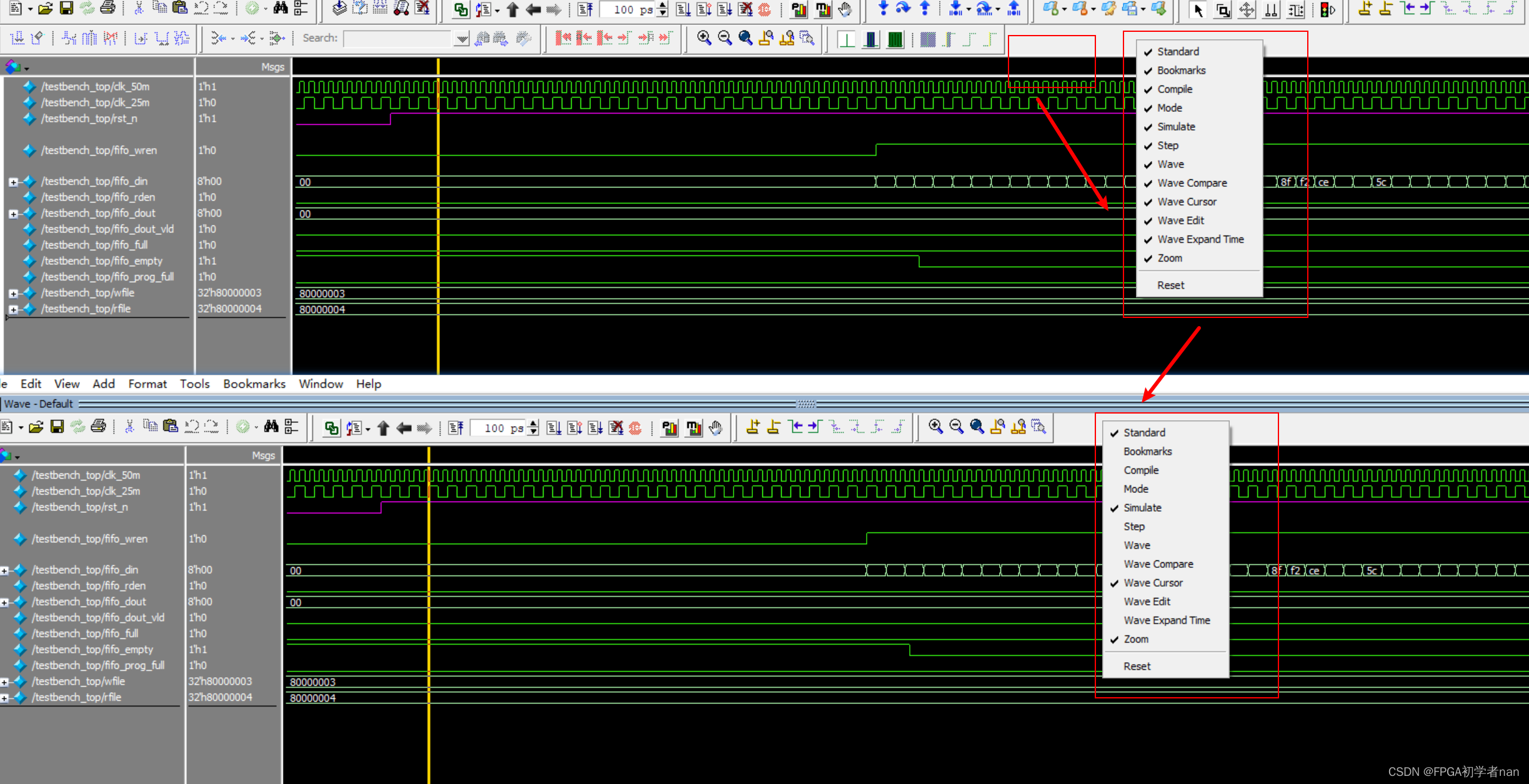

四、 不常用的工具从工具栏取消显示

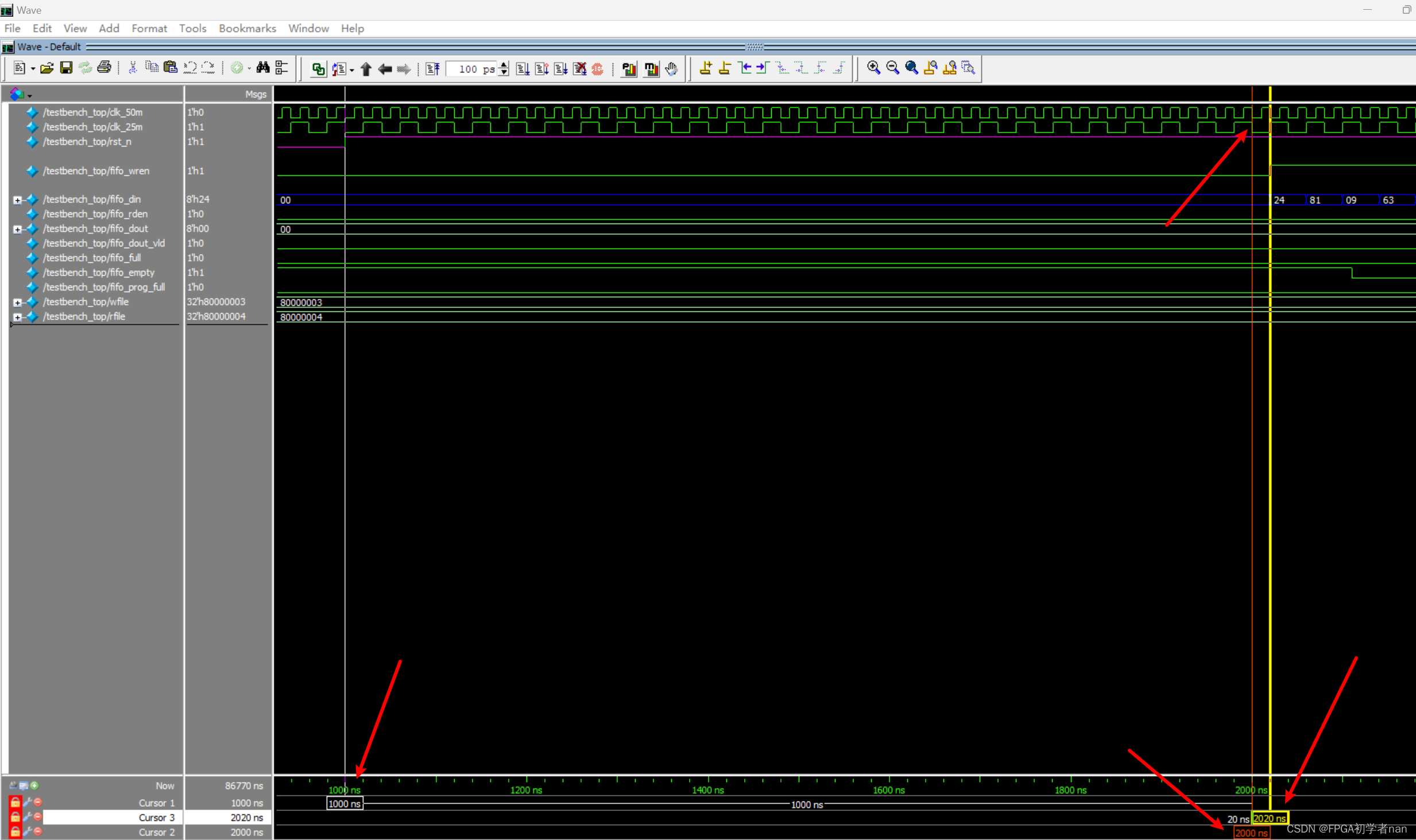

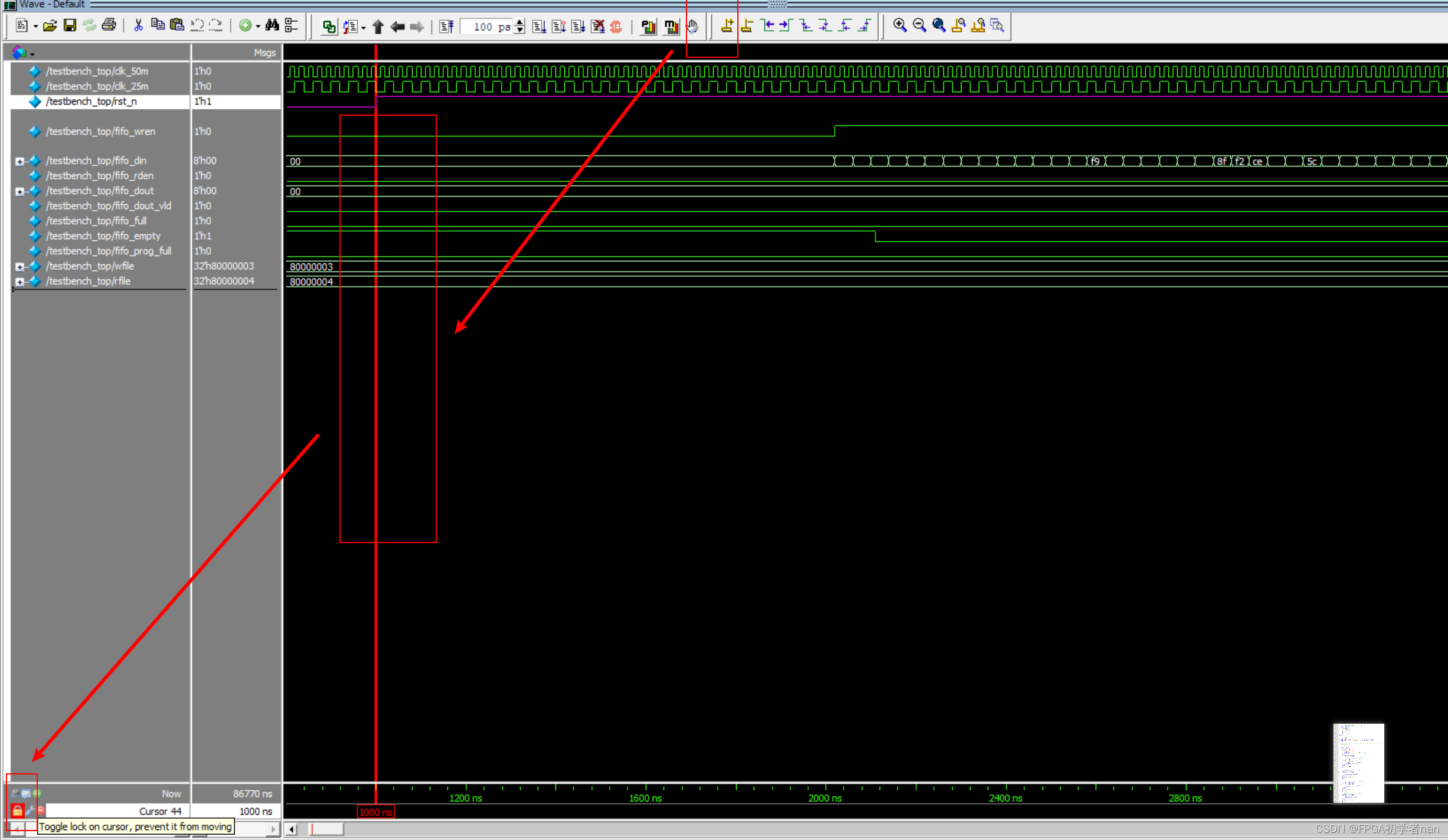

五、添加光标并且锁定。可以多次重复这三步。

六、隐藏信号路径

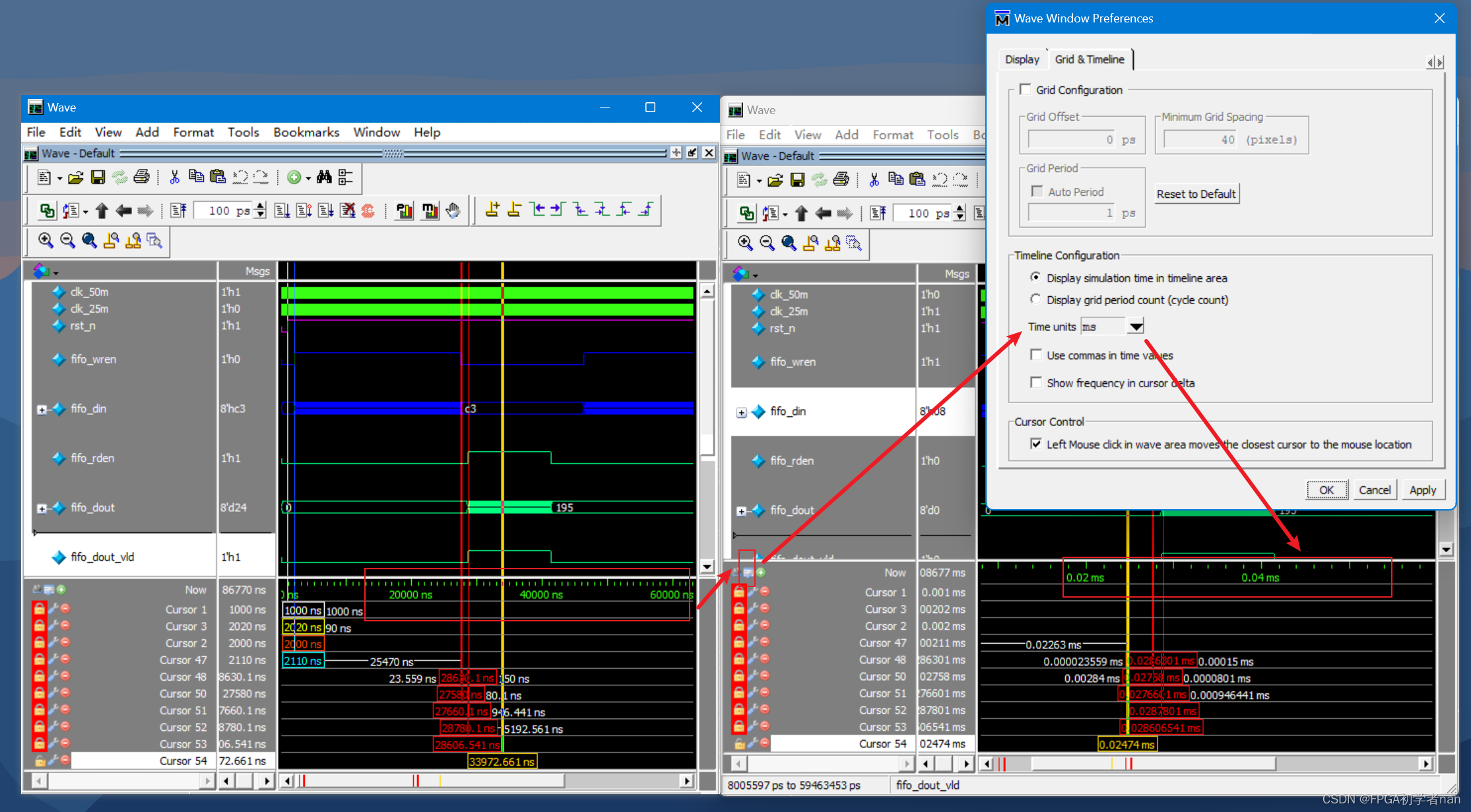

七、改变显示单位



八、放大局部信号

局部进行放大或缩小，首先鼠标点击需要放大的地方，将黄色竖线定位其上：鼠标箭头放在黄色竖线左边，并滑动鼠标滚轮，即向左放大，同理鼠标箭头放在黄色竖线右边，并滑动鼠标滚轮即向右放大。

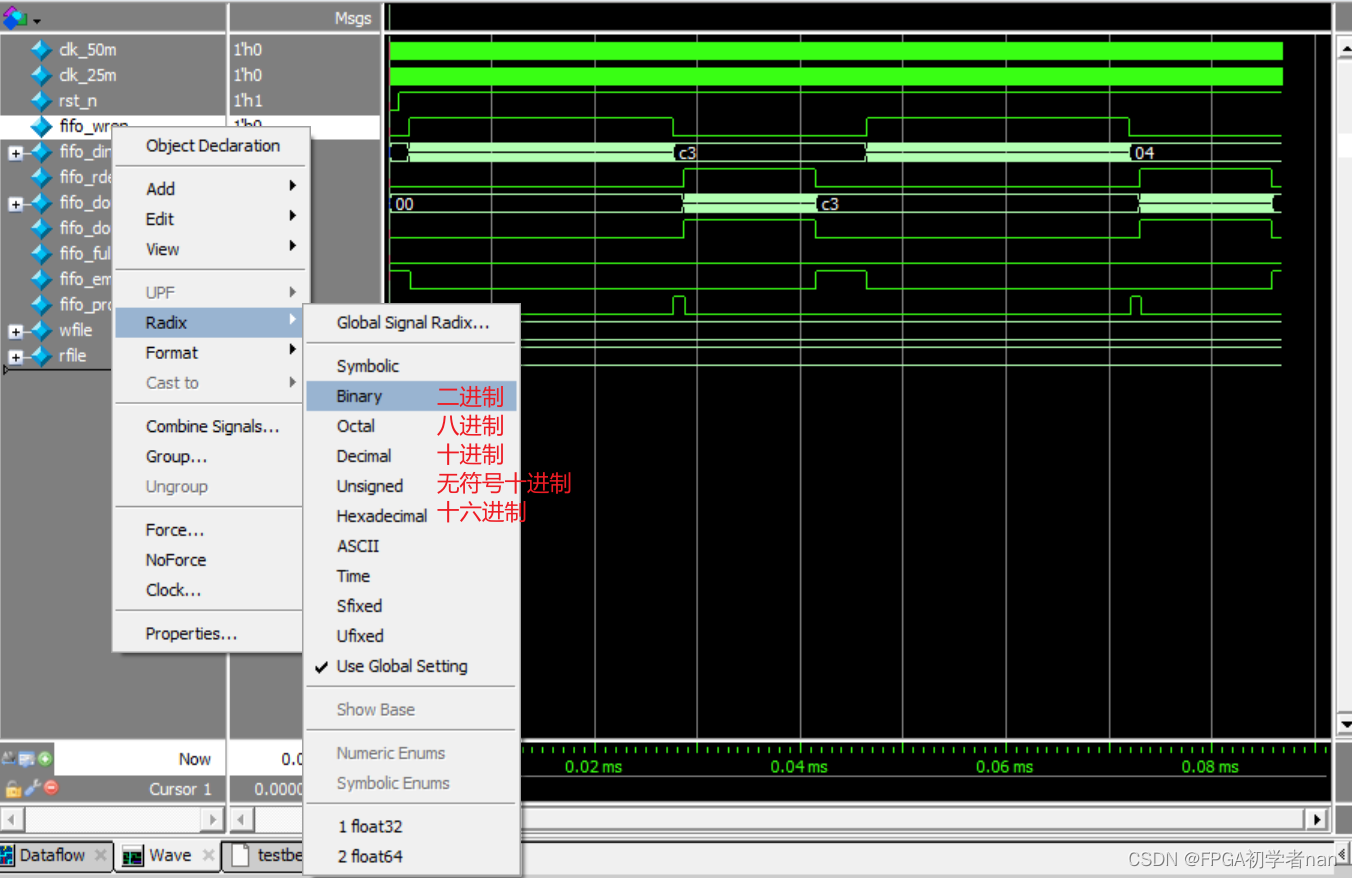

九、改变进制

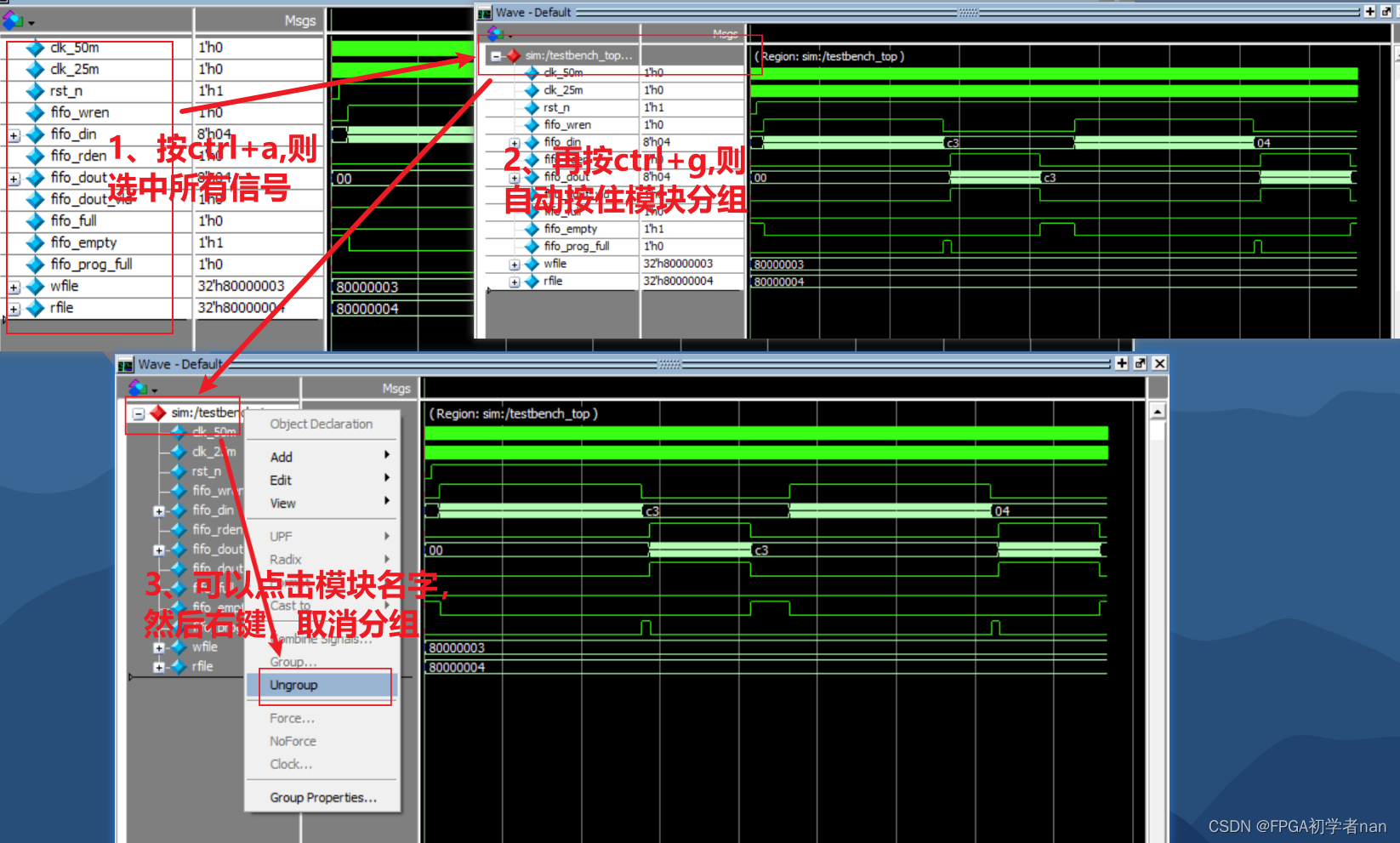

 十、模块自动分组

由于本测试只含一个模块，所以看起来作用不明显，但是多个模块一起仿真时，可以自动按照模块分组。
