1.仿真器简介

本书配套的仿真器为 Fire-Debugger，遵循 ARM 公司的 CMSIS-DAP 标准，支持所有基于 Cortex-M内核的单片机，常见的 M3、M4 和 M7 都可以完美支持。

Fire-Debugger 支持下载和在线仿真程序，支持XP/WIN7/WIN8/WIN10 这四个操作系统，免驱，不需要安装驱动即可使用，支持 KEIL 和 IAR 直接下载，非常方便。

2.硬件连接

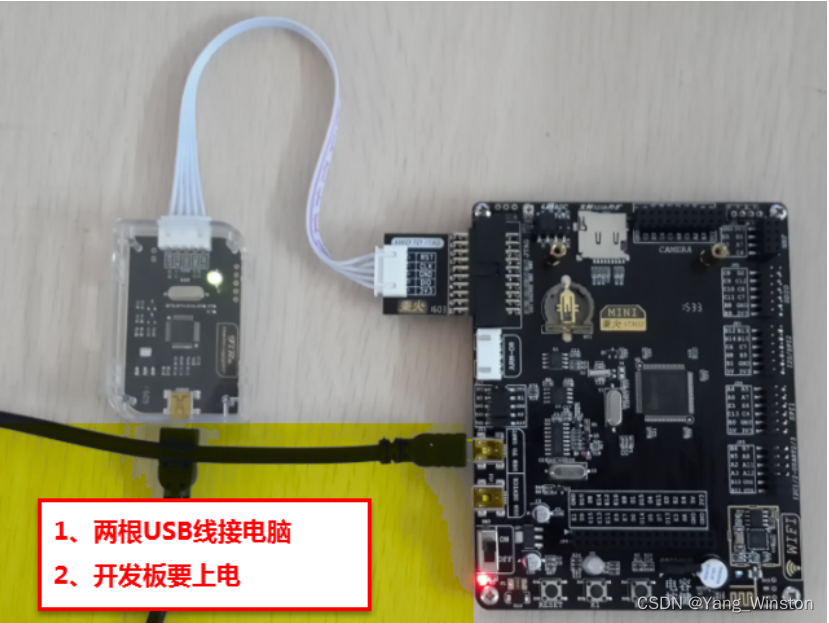

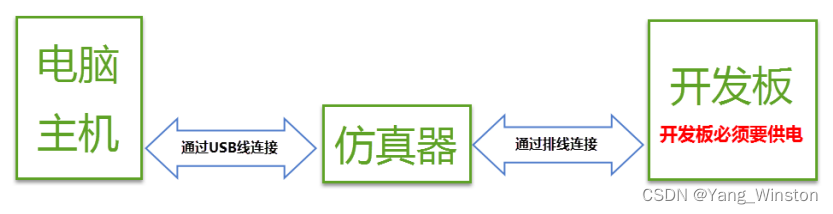

把仿真器用 USB 线连接电脑，如果仿真器的灯亮则表示正常，可以使用。然后把仿真器的另外一端连接到开发板，给开发板上电，然后就可以通过软件 KEIL 或者 IAR 给开发板下载程序。
在这里插入图片描述

3.仿真器配置

在仿真器连接好电脑和开发板且开发板供电正常的情况下，打开编译软件 KEIL，在魔术棒选项卡里面选择仿真器的型号，具体过程看图示：

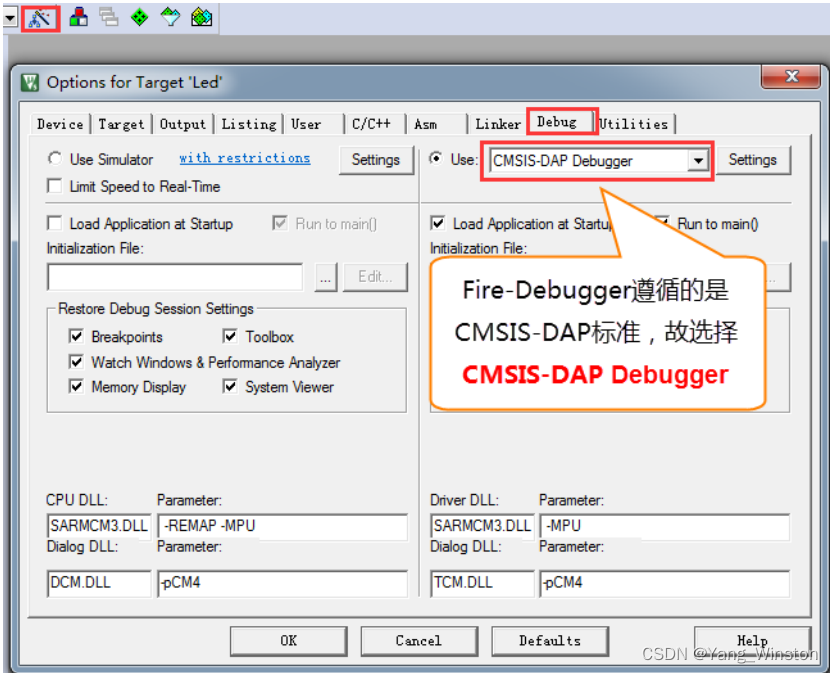

3.1 Debug选项配置

在这里插入图片描述

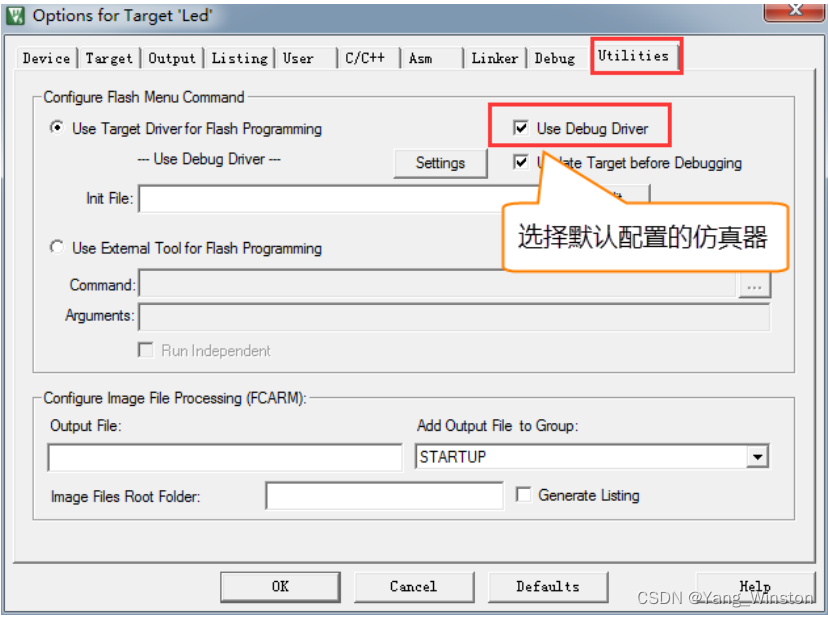

3.2 Utilities选项配置

在这里插入图片描述

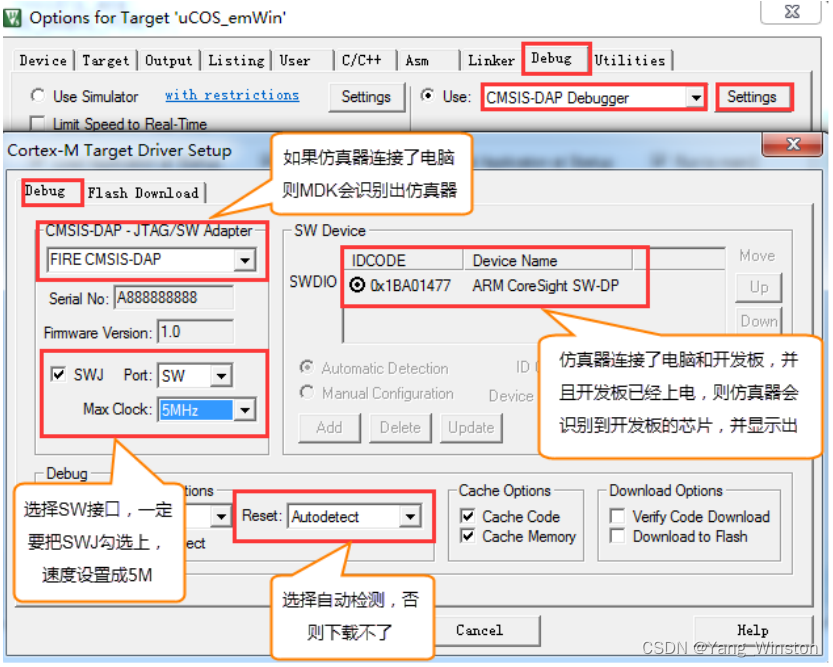

3.3 Debug Settings选项配置

在这里插入图片描述
注意：
• 上面，CMSIS-DAP Adapter 一栏下面显示的型号和 Serial No 里显示的和视频如果有差异没有关系，能识别到仿真器和板子就行。
• 底下，Reset 一栏如果没有 Autodetect 选项，可以选择 SYSRESETREQ；如果使用的是普通DAP 下载器，Connect 一栏先选择：under Reset。

3.4 选择目标板

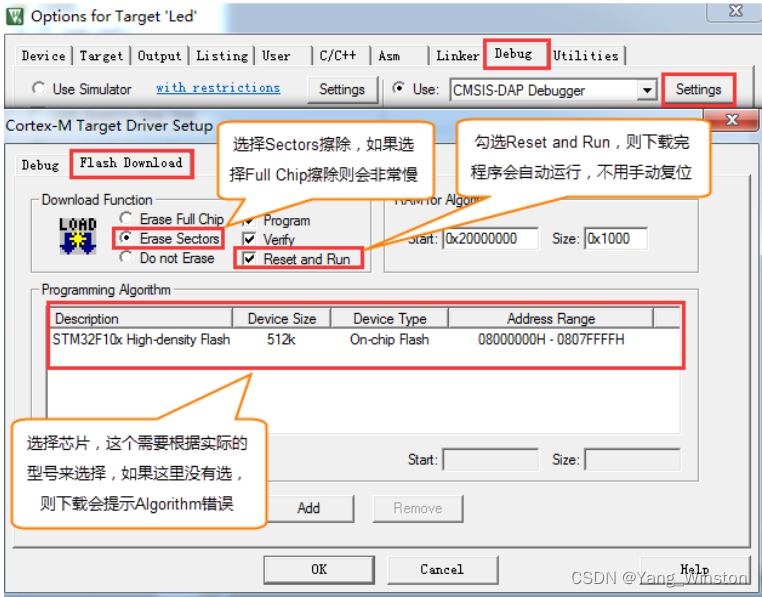

选择目标板，具体选择多大的 FLASH 要根据板子上的芯片型号决定。野火 STM32 开发板的配置是：F1 选 512K，F4 选 1M。这里面有个小技巧就是把 Reset and Run 也勾选上，这样程序下载完之后就会自动运行，否则需要手动复位。擦除的 FLASH 大小选择 Sectors 即可，不要选择 FullChip，不然下载会比较慢。
在这里插入图片描述

3.5 下载程序

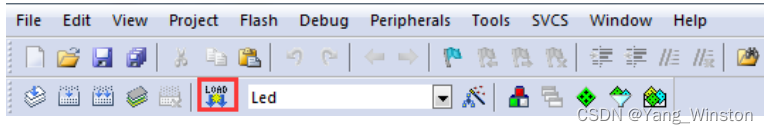

如果前面步骤都成功了，接下来就可以把编译好的程序下载到开发板上运行。下载程序不需要其他额外的软件，直接点击 KEIL 中的 LOAD 按钮即可。
在这里插入图片描述
程序下载后，Build Output 选项卡如果打印出 Application running…则表示程序下载成功。如果没有出现实验现象，按复位键试试。
