PADS Layout 前期准备——界面，快捷键与无模命令介绍

PADS Layout 前期准备——界面，快捷键与无模命令介绍

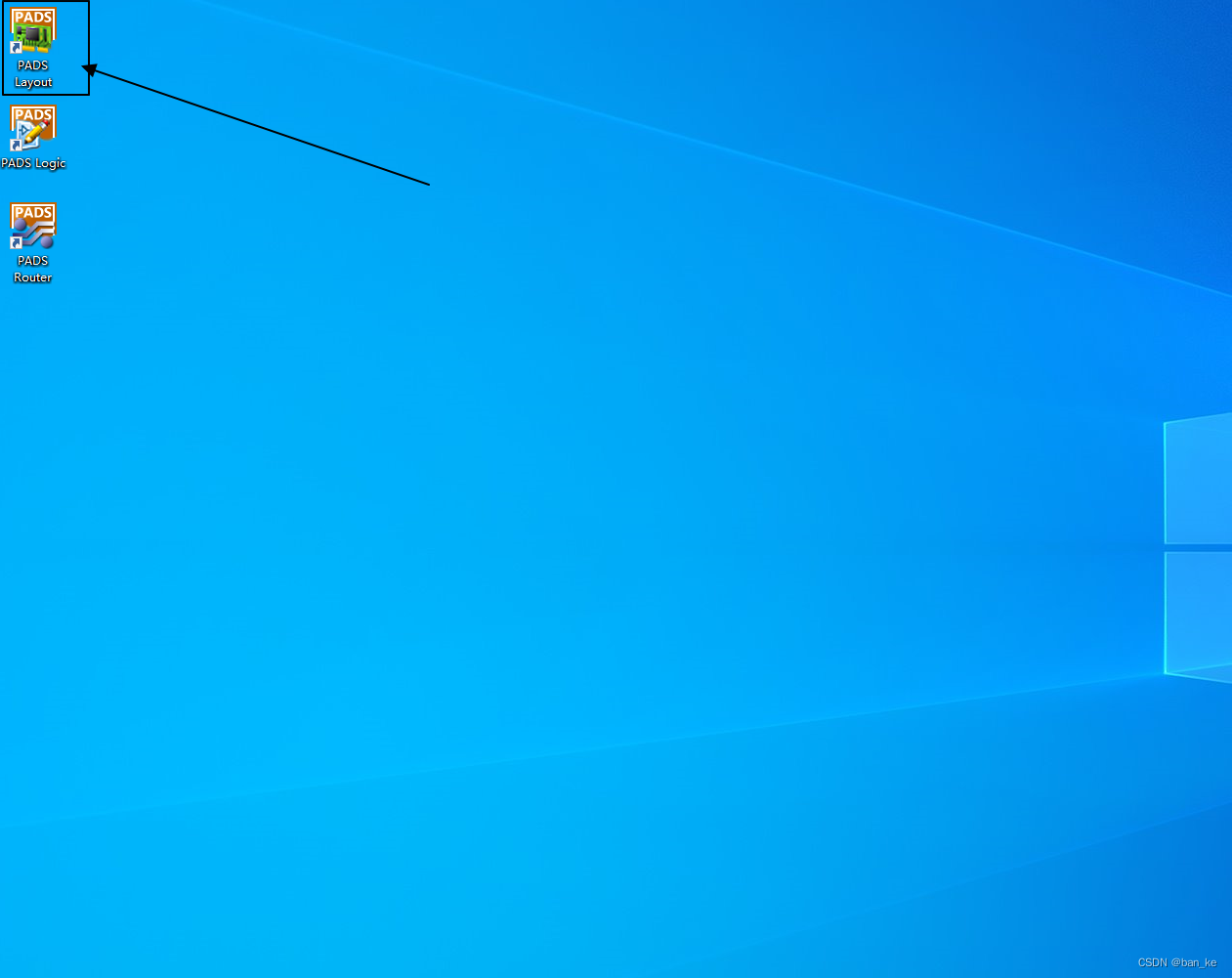

1. 启动PADS Layout 双击PADS Layout的桌面快捷键，如下图所示：

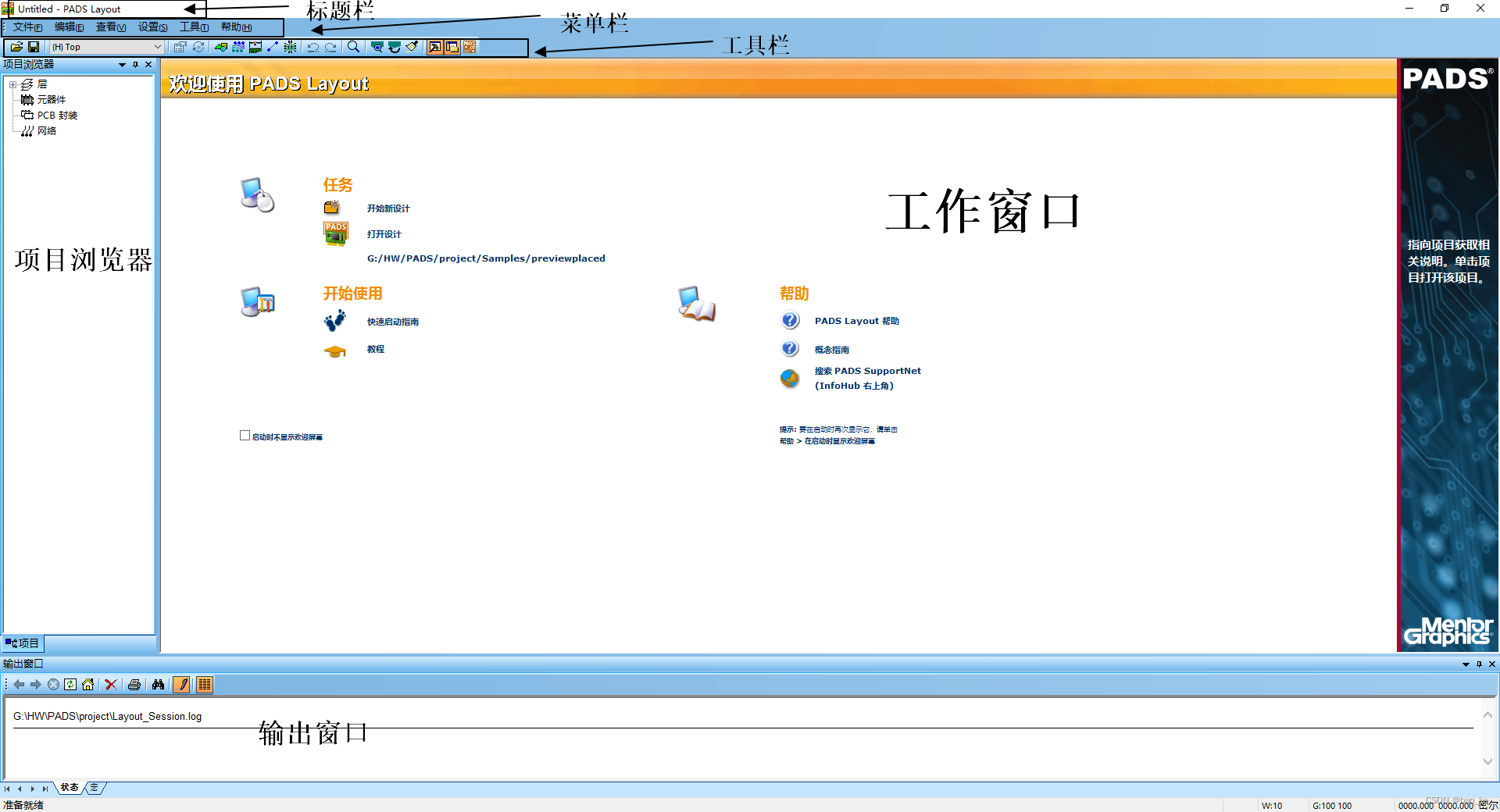

2. 用户界面简介

   如上图：

标题栏可以查看当前打开的是那个项目，没有打开项目就是Untitled，可以留一下是否有演示二字，如果有就 是没有激活，一般激活跟logic等一起激活的

菜单栏：包括一些基本的文件操作如打开/保存/关闭/库管理等，编辑动作如撤销/重做/复制/粘贴/器件属性管理等等，查看动作即是选择和关闭用户界面的一些窗口比如项目浏览器或者输出窗口，也可以调整工作窗口的内容是否居中等等。设置是一个layout前期的动作，比如一些走线规则设置，层定义，焊盘栈设置，原点设置等，工具则一般是layout优化调整的动作，如一些铺铜，仿真，生产制造之类的。帮助：可以查看一些工具使用手册等。

工具栏，我们绘图时常用的命令，如走线，添加器件，放孔等等。

项目浏览器：可以查看选择层，可以查看具体元器件，网络等等。

工作区：主要显示我们PCB 的绘图界面。

输出窗口：用于输出记录我们执行的一些指令如保存文件，导出文件等指令和一些异常报错如无法xxx布线等

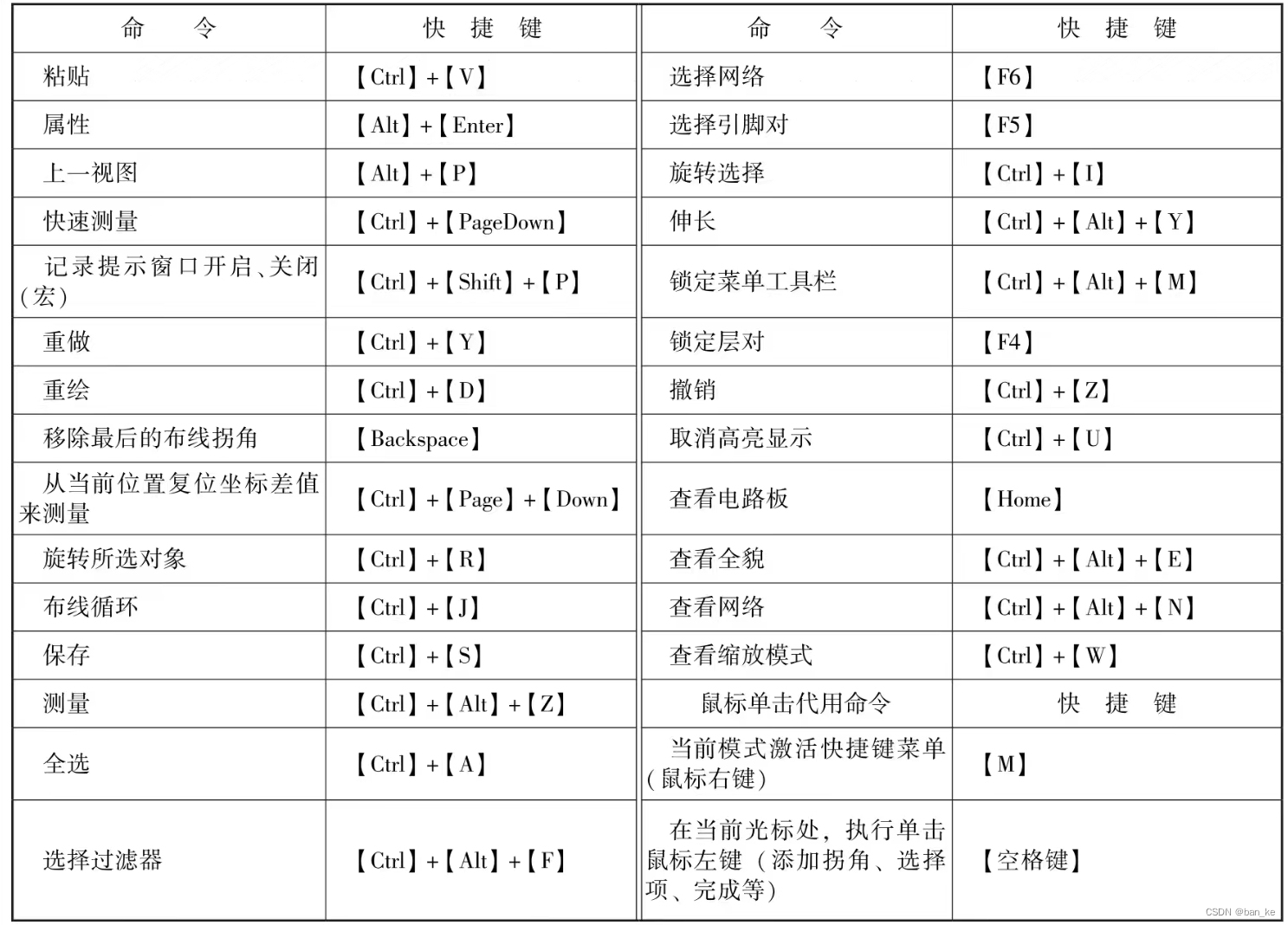

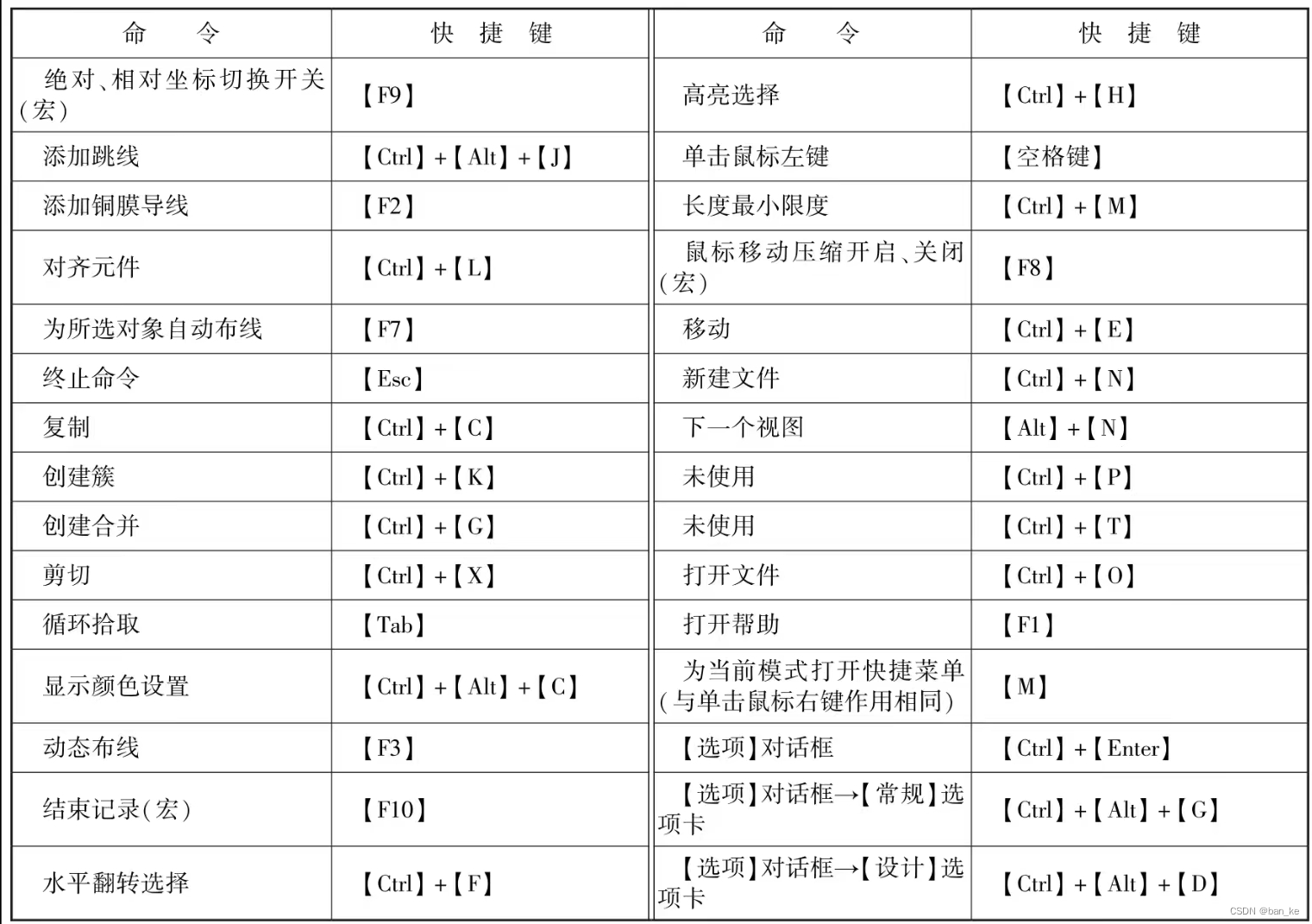

3. 快捷键与无模命令


   无模命令（无模命令类似快捷键，但会有一些提示）

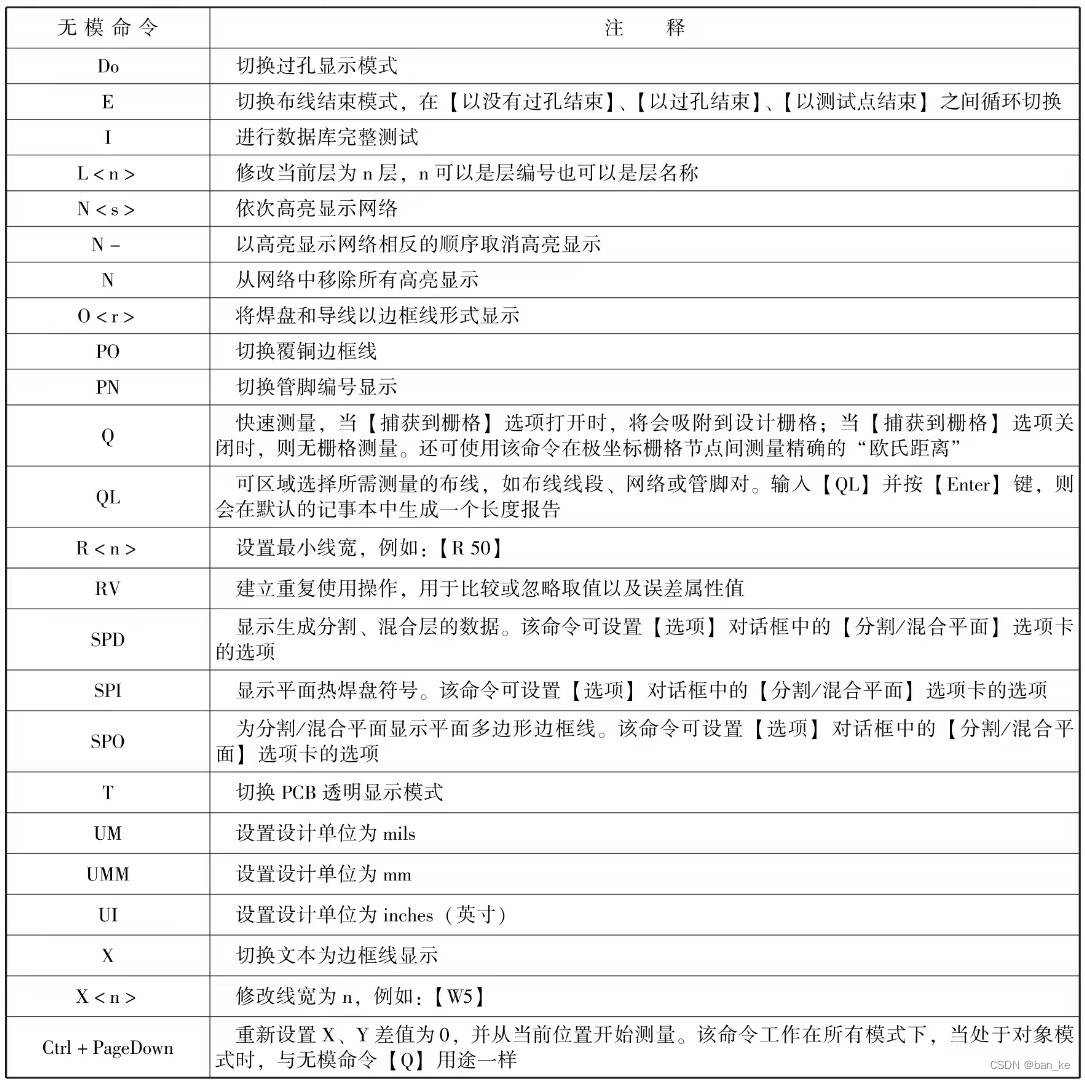

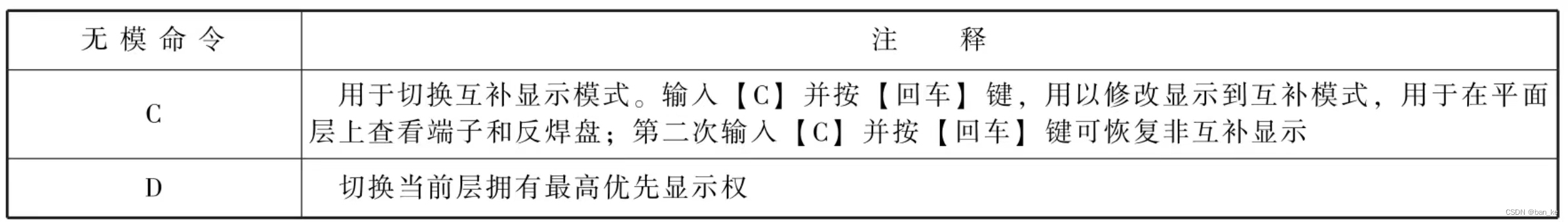

   全局设置的无模命令列表

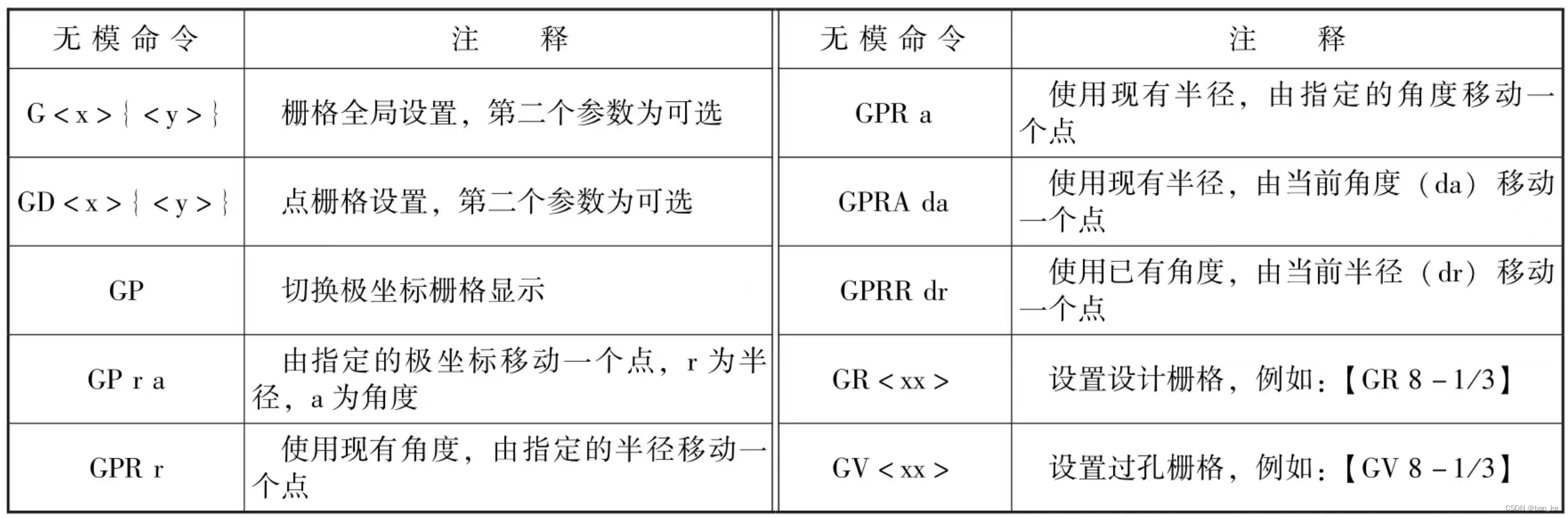

   与栅格相关的无模命令列表

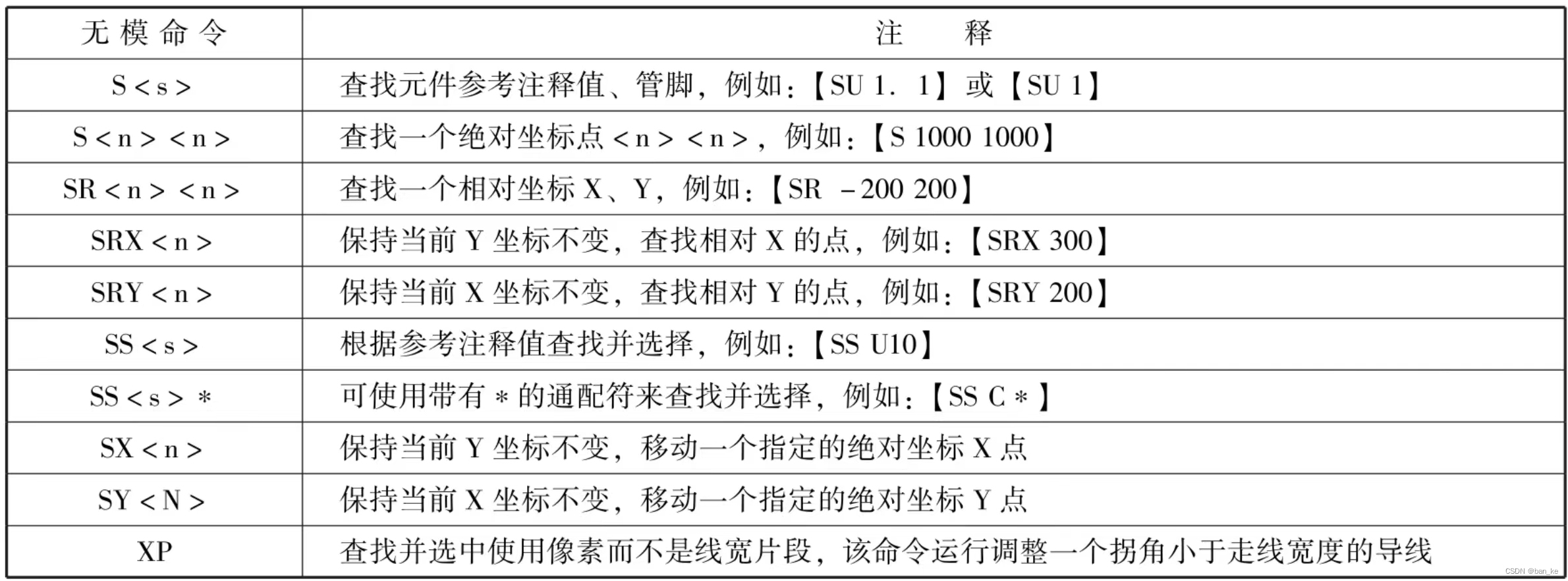

   与搜索相关的无模命令列表

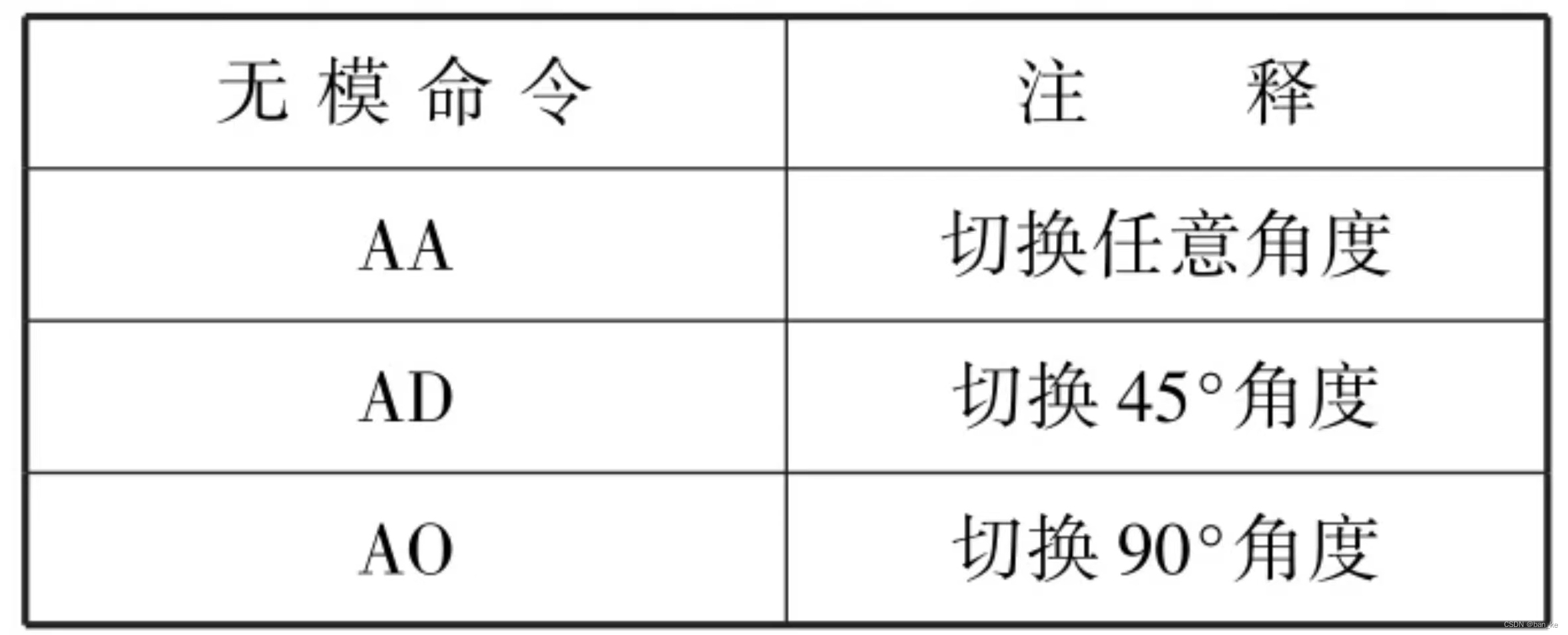

   与角度相关的无模命令列表

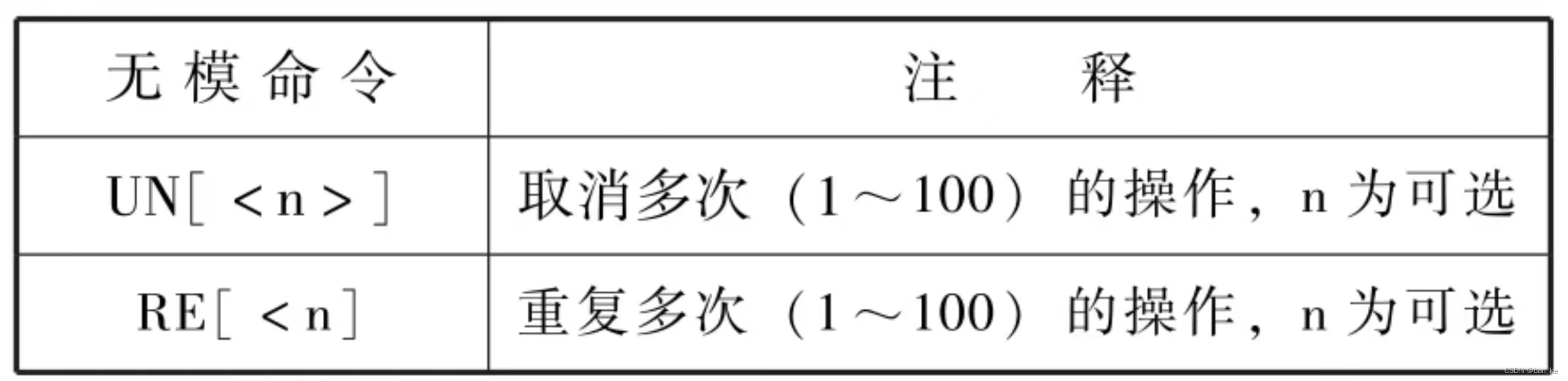

   与撤销相关的无模命令列表

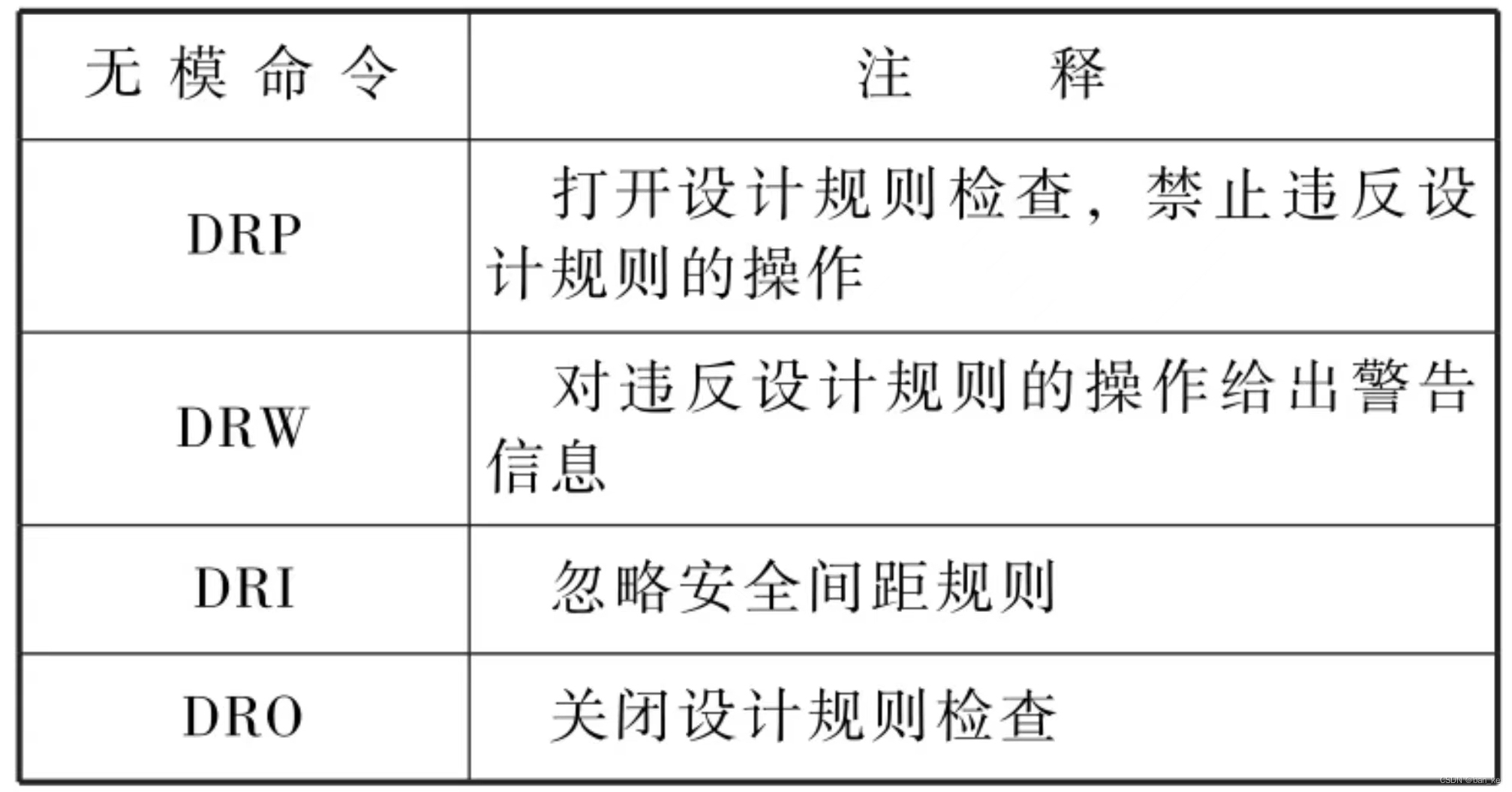

   与设计规则检查（DRC）相关的无模命令列表

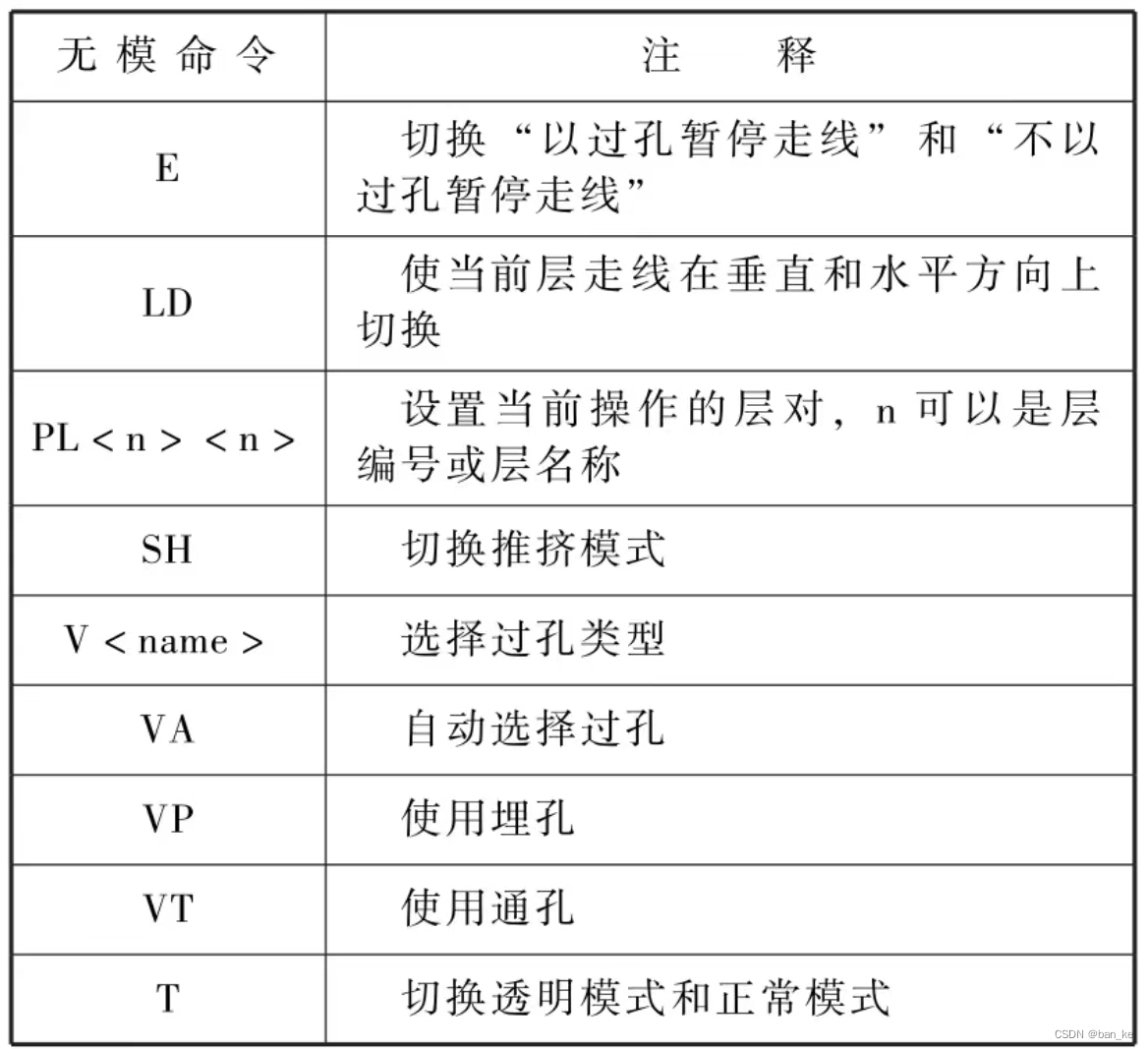

   与布线相关的无模命令列表

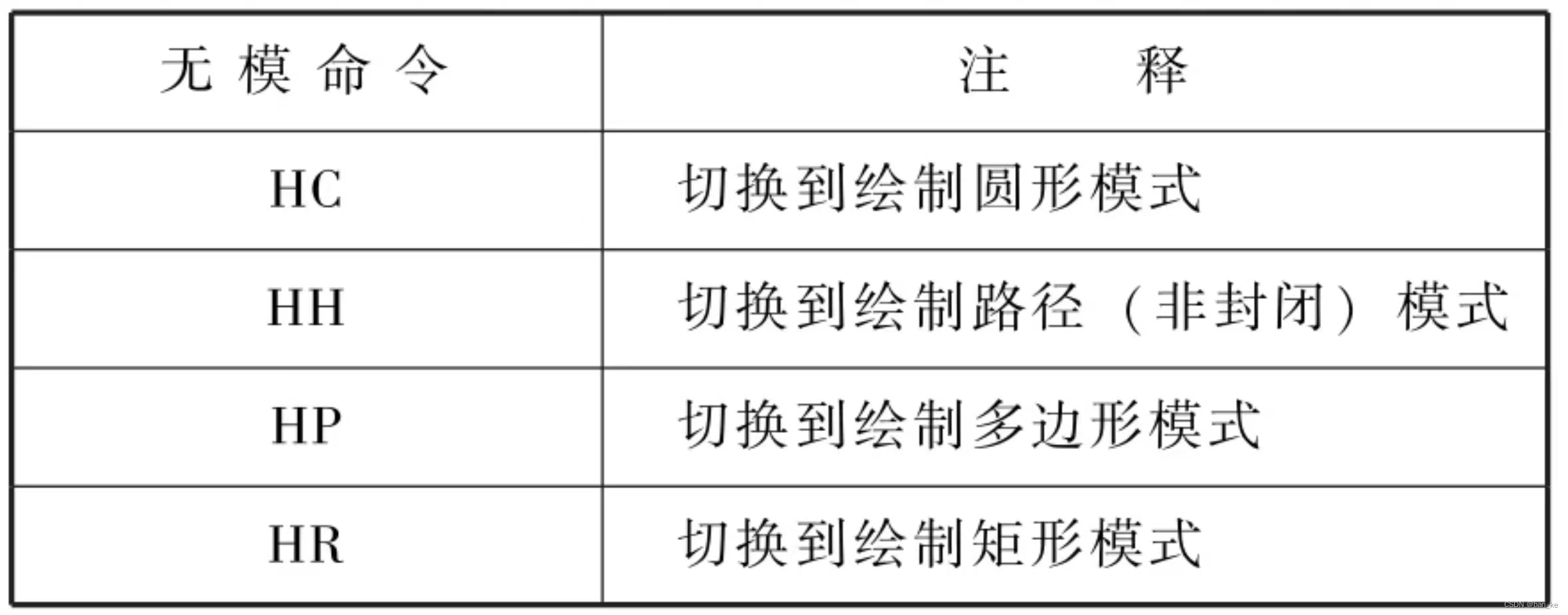

   与绘图编辑对象相关的无模命令列表

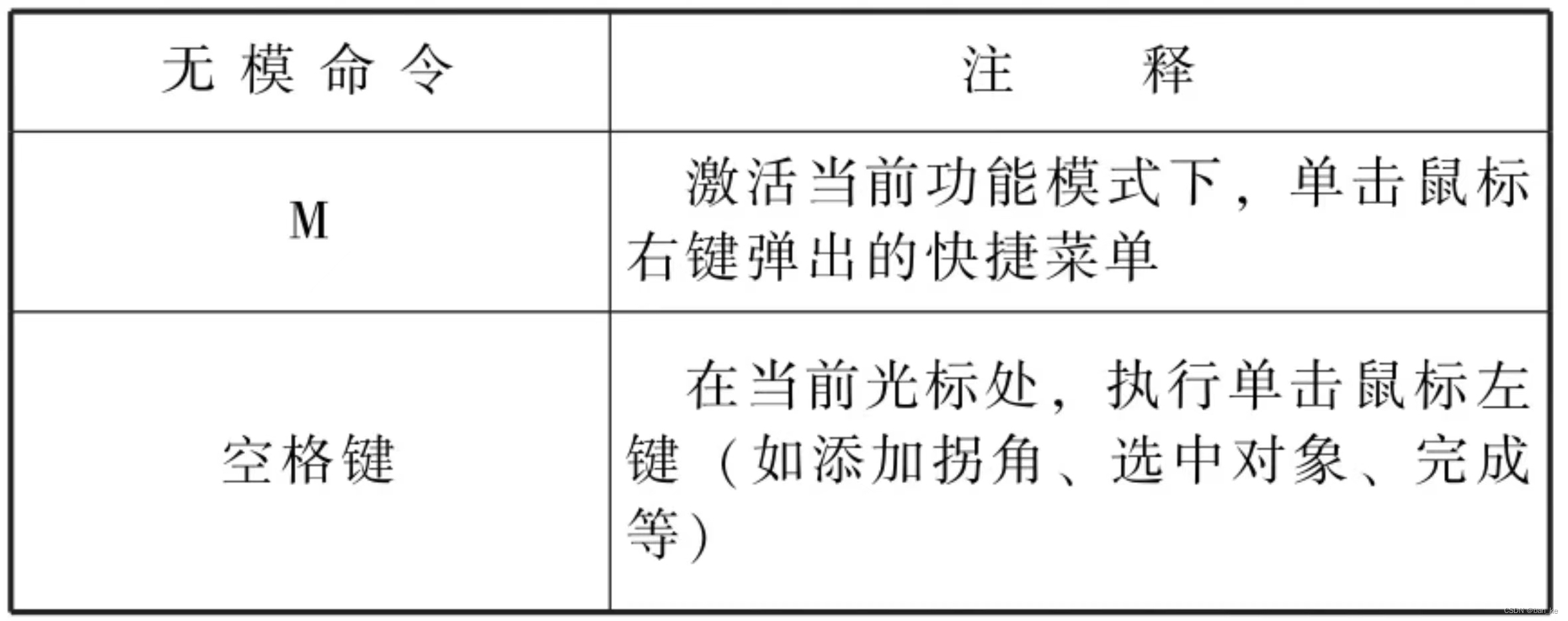

   与代替鼠标单击操作相关的无模命令列表

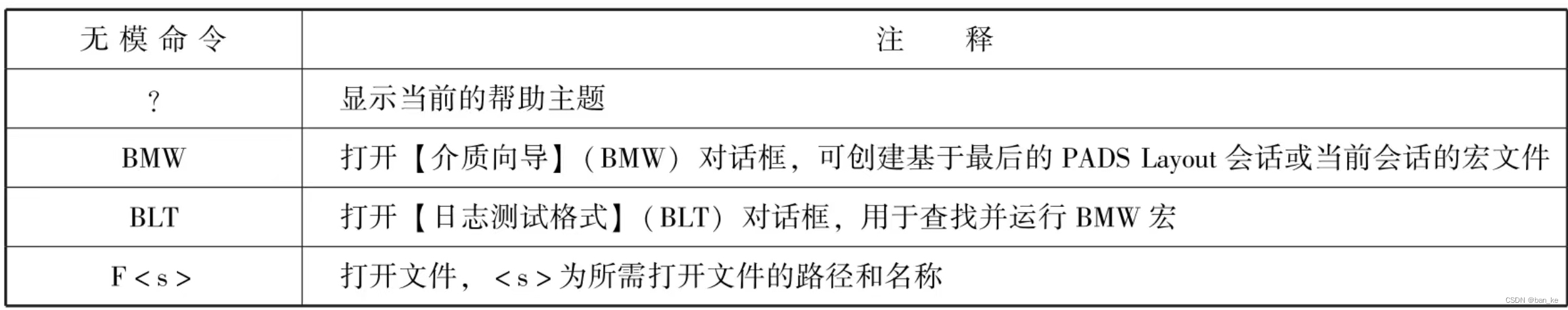

   其他无模命令列表
