电源IC介绍LDO、DCDC

电源引入

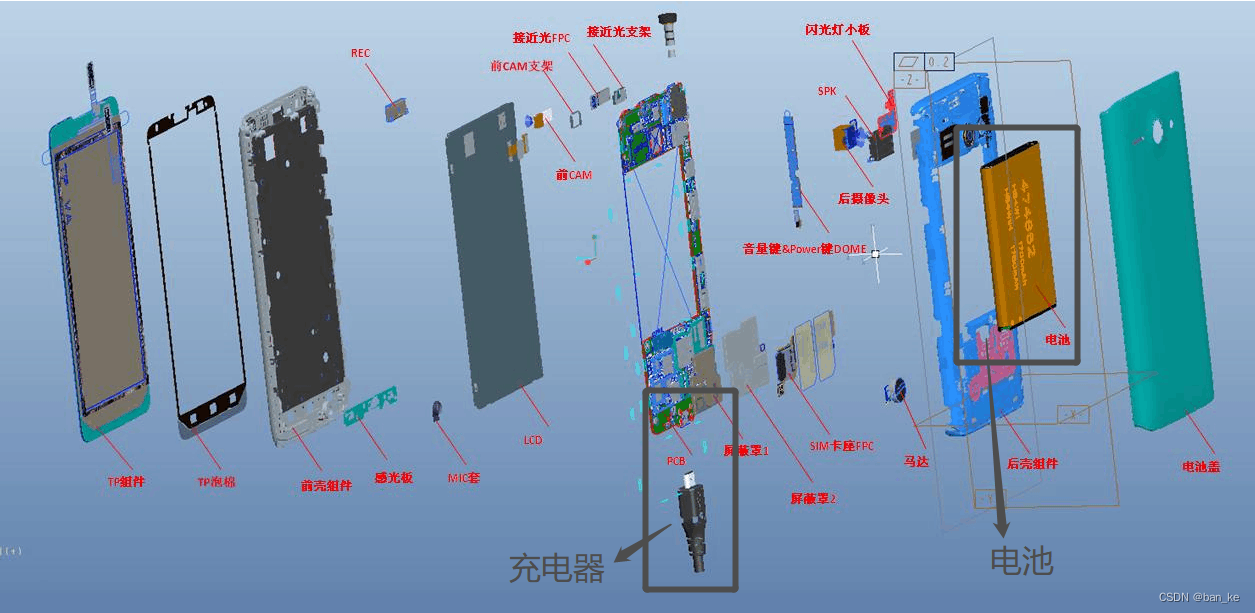

​ 我们可以先看这张图片，这是一个手机的爆炸图，它的供电主要有两种途径，一种电池供电，一种USB 充电供电。

​ 然而这两个电源的电压却不是一样的，比如电池可能是3.7V，而USB 的是5V。他们又怎么能同时在一个手机里面使用呢？
​ 在来看看现在新能源汽车，一个新能源电池可能几十到几百V，那为什么手机又能在上面充电呢？
这些电源其实都经过了电压转换（把不同的电压转换到同一个电压），而这个转换过程就是我们这文档涉及的内容。

​ 这种转换芯片（后续我们统称电源IC）主要分为两种，一种是开关电源（如：DCDC），一种是线性调节电源（如：LDO）。开关电源主要用于高压差，高效率的场景，而LDO 主要用于低压差，低功耗的场景。
​ 下面讲讲讲其中的原理。

LDO的基本原理

​ LDO（low dropout regulator）低压降调节器。我们先看下电压转换最基本的原理，分压。

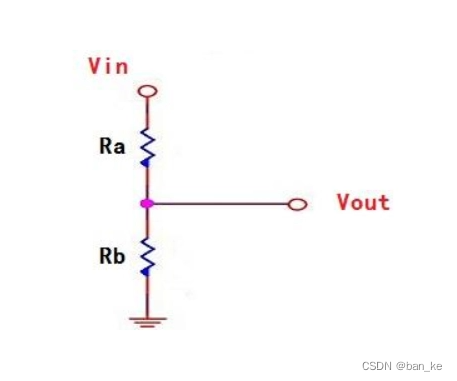

​ 下图是一个分压电路，初中的知识应该都可以看懂了，输入电压Vin 通过两个电阻Ra和Rb，进行一个分压得到Vout。

​ 那么会有以下两个问题：

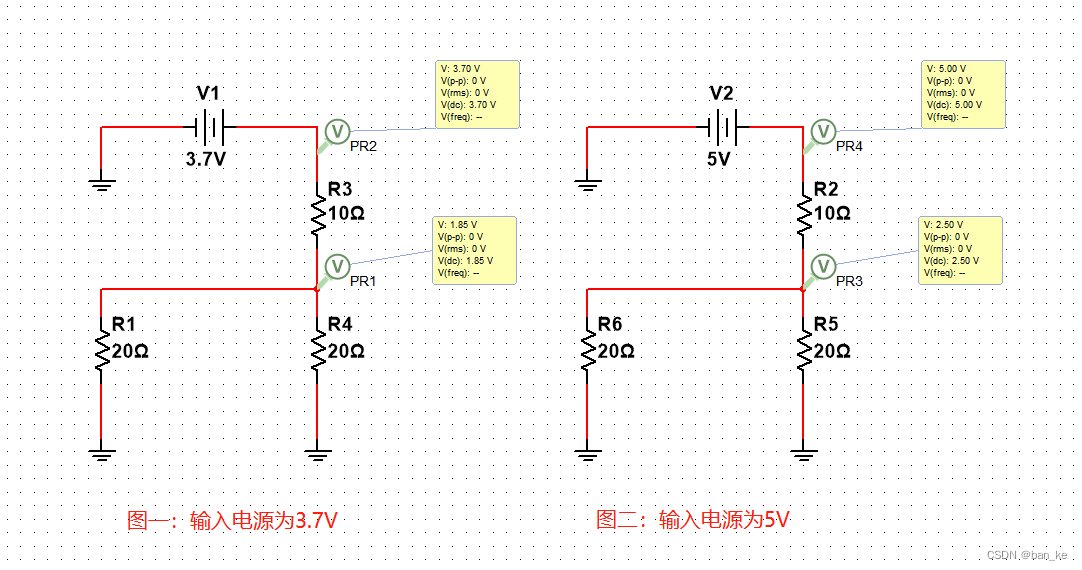

​ 第一种问题，这种分压比例是固定的，如果Vin变大(联想上述场景，电池供电突然换成USB供电)，那么Vout也会变大，那这样会造成负载端主板，屏幕等损坏。如下图所示：

​ 第二个问题，负载不相同的时候，他们分压（节点电压）也就不一样了。如下图所示：

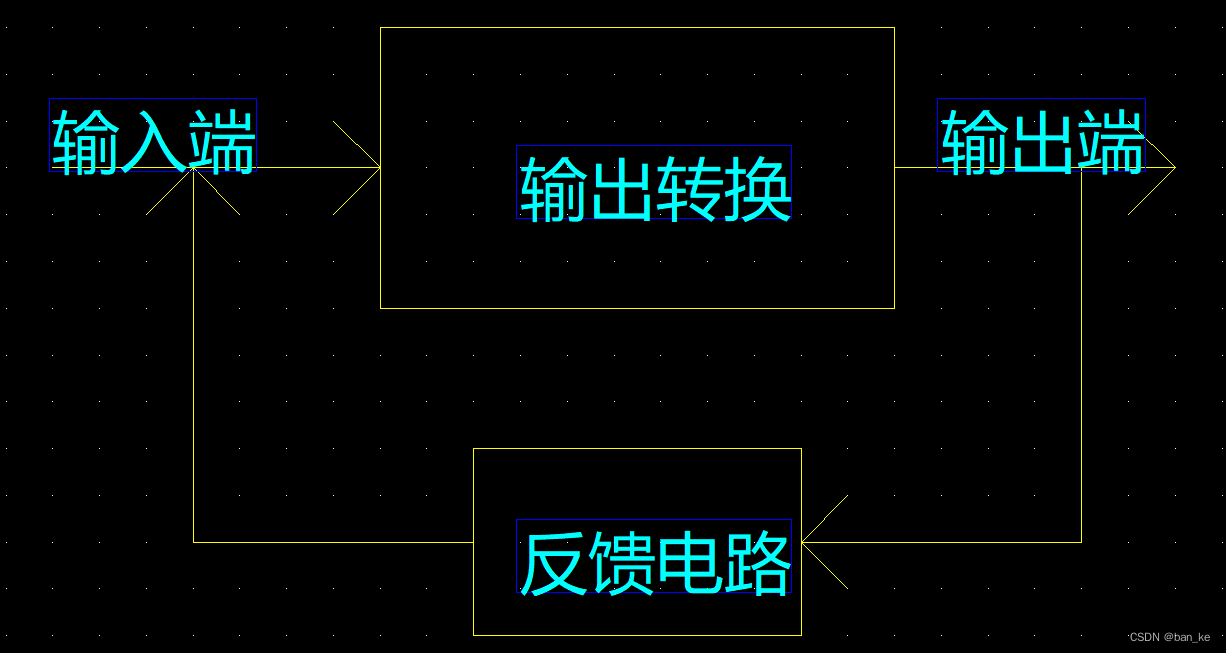

​ 针对以上两个问题，LDO 可以通过监测负载电压的变化，稳定的控制输出电压。以下是其基本思路，他使用了一个基准源，然后实时监测负载的变化，来控制输出端的电压，具有一个反馈电路。

​ 而实际上LDO 的内部结构还是比较多的，但主要实现LDO的功能的逻辑为误差放大器，MOS管，分压电阻参考电压，其他的逻辑功能主要用于控制，保护或者稳定状态等

DCDC 的基本原理

​ DCDC（直流转直流）顾名思义，其作用主要用在电源转换前是直流电源转换后也是直流电源，当然也有ACDC/DCAC等。
​ DCDC 与LDO一样也有输出端反馈电路，其工作大致的原理也LDO相似，都是通过监测负载端电压变化来控制输出电压。
​ 与LDO的差异如下
​ LDO 是通过误差放大器来控制mos管的线性区工作状态（不恰当的比喻一个水龙头，打开1/4、1/2，他们的输出水流不一样，但是他们都是打开的。这样就能保证水流一直供应，同样电压也一直供应）
​ DCDC 是通过PWM波来控制mos的饱和截至状态的切换（不恰当的比喻水龙头快速的开关开关，通过这种开关的时间分配，有的开的时间长有的短，这样总的输出水流也就不一样了，那么我们的电压输出也可以不一样。）

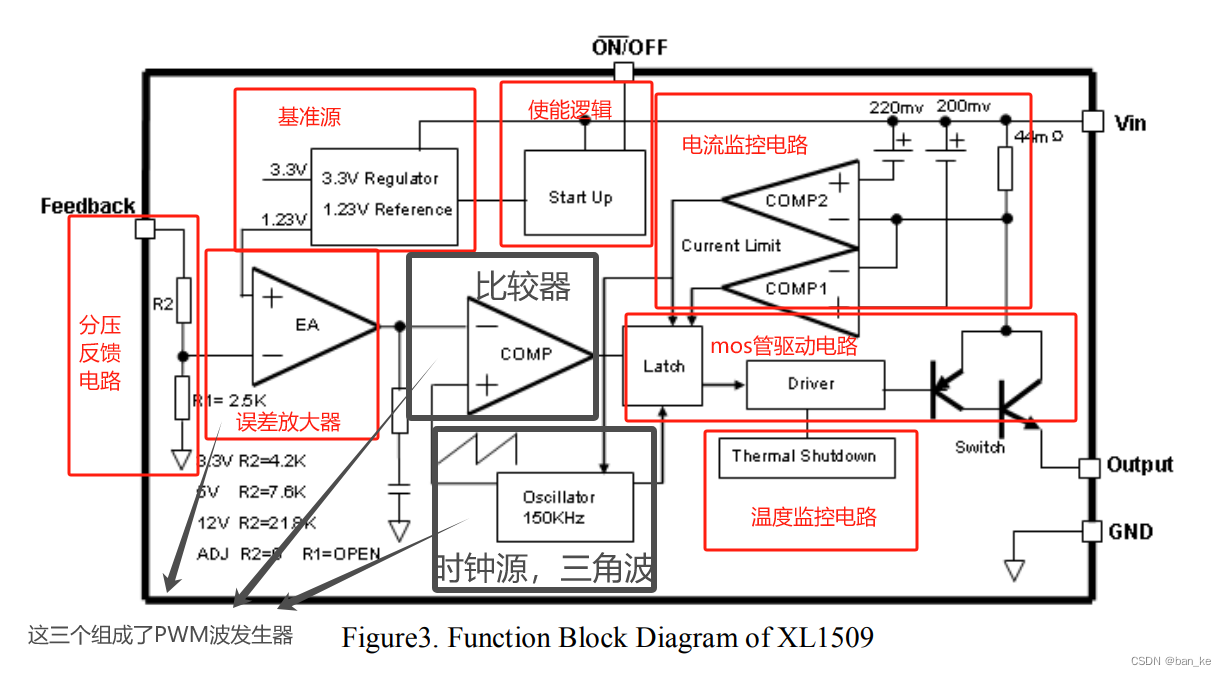

​ 下图是DCDC 的内部逻辑图，比LDO的复杂了许多，但我已经把与LDO 最大原理差异（pwm波发生器）标注黑色加粗了

总结

​ 本文主要讲解线性调节器和开关电源的基本作用和差异，当然他们的优劣势区别还有很多。更多的知识点会在后续更新。
