LDO芯片手册解读

---

前言

在现代电子设计中，低压差线性稳压器（LDO）因其高效、低噪声和简单易用的特性，广泛应用于各种电源管理场景。本文将以MD7612系列的MD7612A33PA1为例，详细解读LDO的关键参数、功能和应用。

---

一、芯片封装

上图给出了该型号芯片的不同封装版本以及各个管脚的作用。

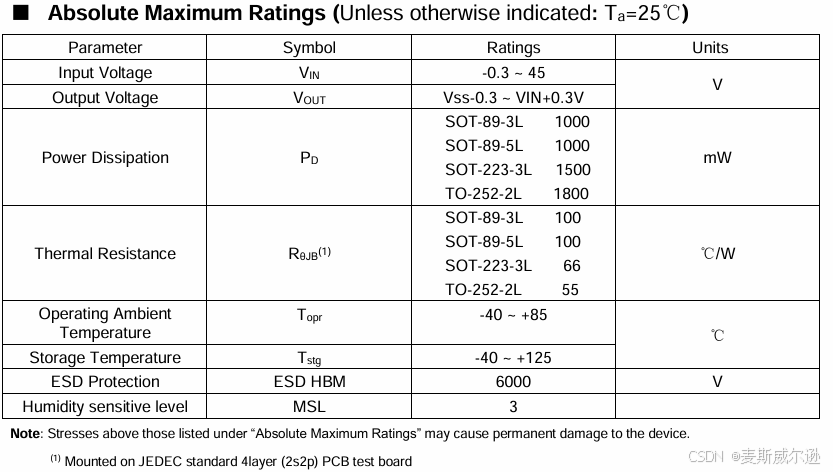

二、极限参数

上表给出了一些参数的最大额定值，超过此范围将会对芯片造成不可逆的影响，为了使芯片正常工作，需要将以上参数都保持在工作范围内。
$V_{IN}$：输入电压的范围限制在-0.3V~45V之间，否则会对芯片造成损害。
$V_{OUT}$：输出电压的范围限制在$V_{SS}$-0.3V~$V_{IN}$+0.3V之间，与$V_{IN}$的大小有关。
$P_D$：表示器件的功耗，表中给出了在不同封装下期间的最大功耗值。功耗的计算公式为：
$$P_D=(V_{IN}-V_{OUT})\ast I_{OUT}$$其中$I_{OUT}$为输出电流。
$R_{\theta JB}$：热阻，表示芯片在单位功耗下产生的温升。
ESD HBM：表示芯片能够承受6000V的人体模型静电放电。

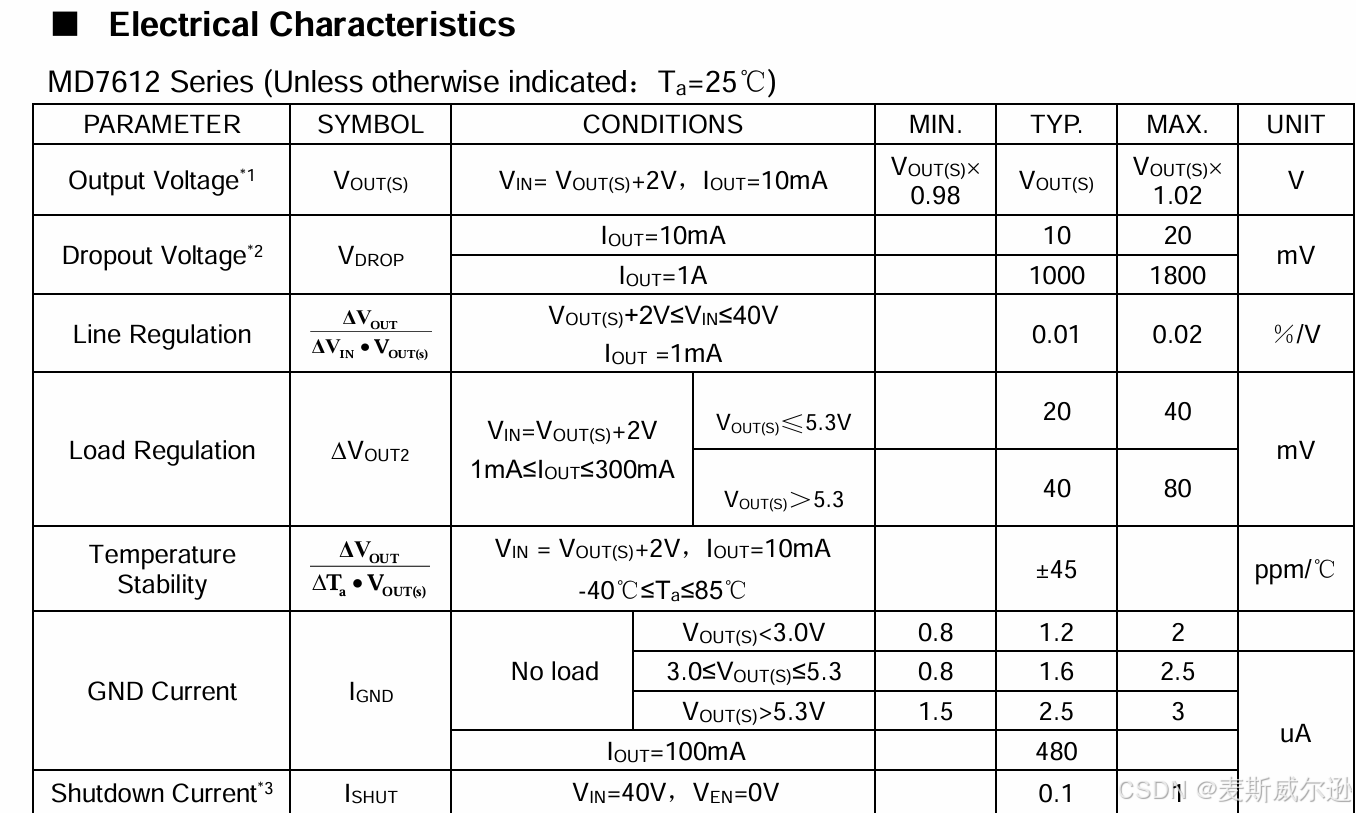

三、电气特性

$V_{DROP}$ ：表示LDO在保持稳定输出电压时，输入电压与输出电压之间的最小差值。换句话说，$V_{DROP}$ 是LDO正常工作时，输入电压必须比输出电压高出的最低电压值。如果输入电压低于 $V_{OUT}+V_{DROP}$，LDO将无法正常工作，输出电压会下降。上表给出了：
输出电流为10mA时：$V_{DROP}$ 典型值为10mV，最大值为20mV。
输出电流为1A时：$V_{DROP}$ 典型值为1000mV，最大值为1800mV。

Line Regulation（线性调整率）：是衡量电源器件（如LDO）在输入电压变化时，保持输出电压稳定性的能力。它表示输入电压变化对输出电压的影响程度，通常以百分比或mV/V为单位。Line Regulation 的值越小，表示LDO对输入电压变化的抑制能力越强，输出电压越稳定。

Load Regulation（负载调整率）：是衡量电源器件（如LDO）在负载电流变化时，保持输出电压稳定性的能力。它表示负载电流变化对输出电压的影响程度，通常以百分比或mV为单位。Load Regulation 的值越小，表示LDO对负载电流变化的抑制能力越强，输出电压越稳定。

Temperature Stability（温度稳定性）：是衡量电源器件（如LDO）在温度变化时，保持输出电压稳定性的能力。它表示温度变化对输出电压的影响程度，通常以ppm/°C（百万分之一每摄氏度）为单位。Temperature Stability 的值越小，表示LDO对温度变化的抑制能力越强，输出电压越稳定。

$I_{GND}$：是指通过LDO的GN引脚流入或流出的电流。它是LDO工作时的一个重要参数，反映了器件的静态电流和动态电流消耗情况。在实际设计中，合理选择$I_{GND}$较低的LDO可以提高电源系统的效率和可靠性，特别适合对功耗要求较高的应用场景。

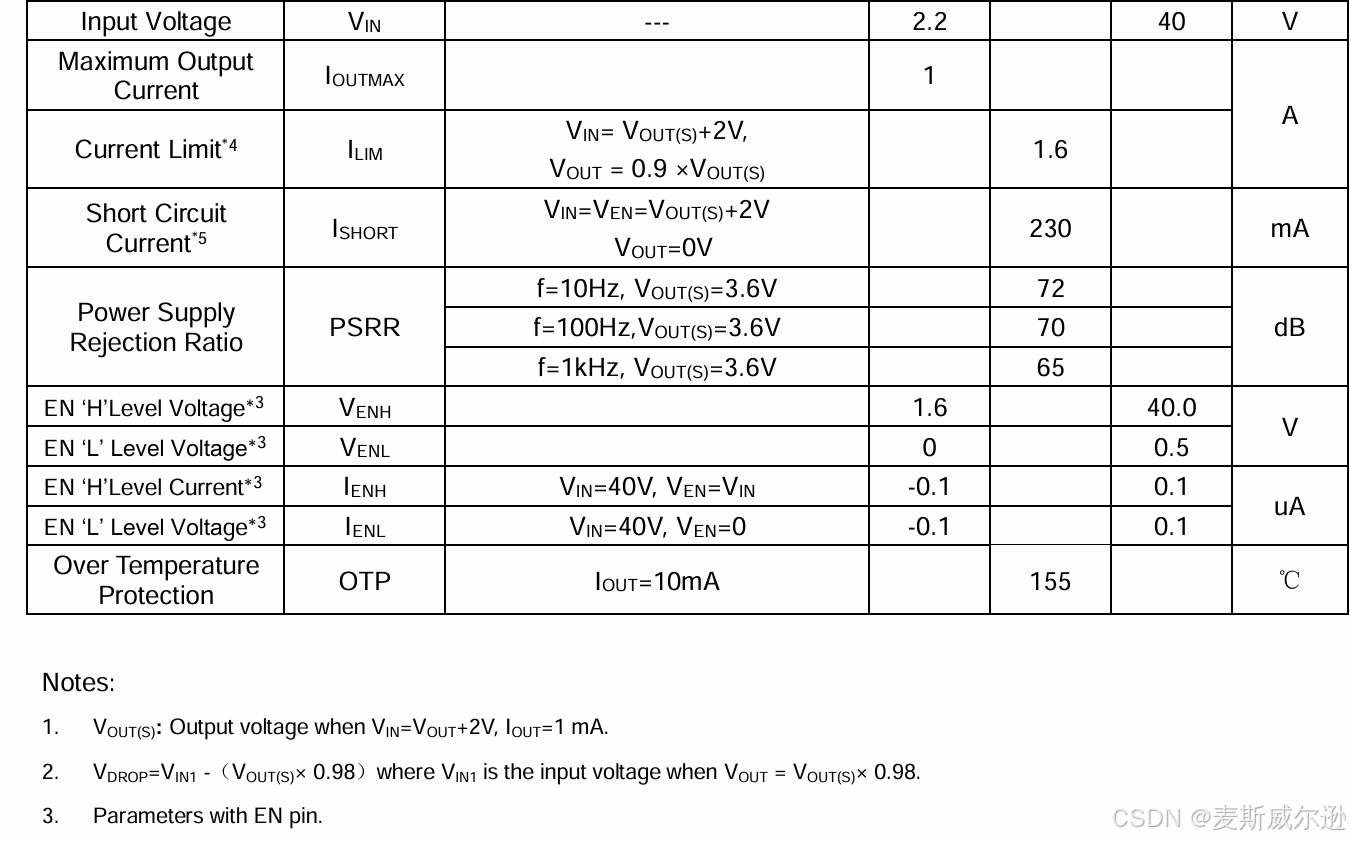

$I_{SHUT}$：表示在设备处于关闭或低功耗模式时，从电源输入端流入设备的电流。对于MD7612系列芯片，$I_{SHUT}$是指在使能引脚（EN）被拉低（即设备处于关闭状态）时，芯片从输入电源（VIN）消耗的电流。

$I_{SHORT}$：表示在输出端（VOUT）与地（GND）之间发生短路时，芯片能够提供的最大输出电流。短路电流是芯片在输出端短路情况下的自我保护机制的一部分，用于限制电流以防止芯片因过流而损坏。

PSRR ：电源抑制比，也称纹波抑制比，反映了LDO对于输入信号中的干扰信号的抑制能力。PSRR通常以分贝（dB）为单位表示，数值越高，表示芯片对输入电源噪声或波动的抑制能力越强。

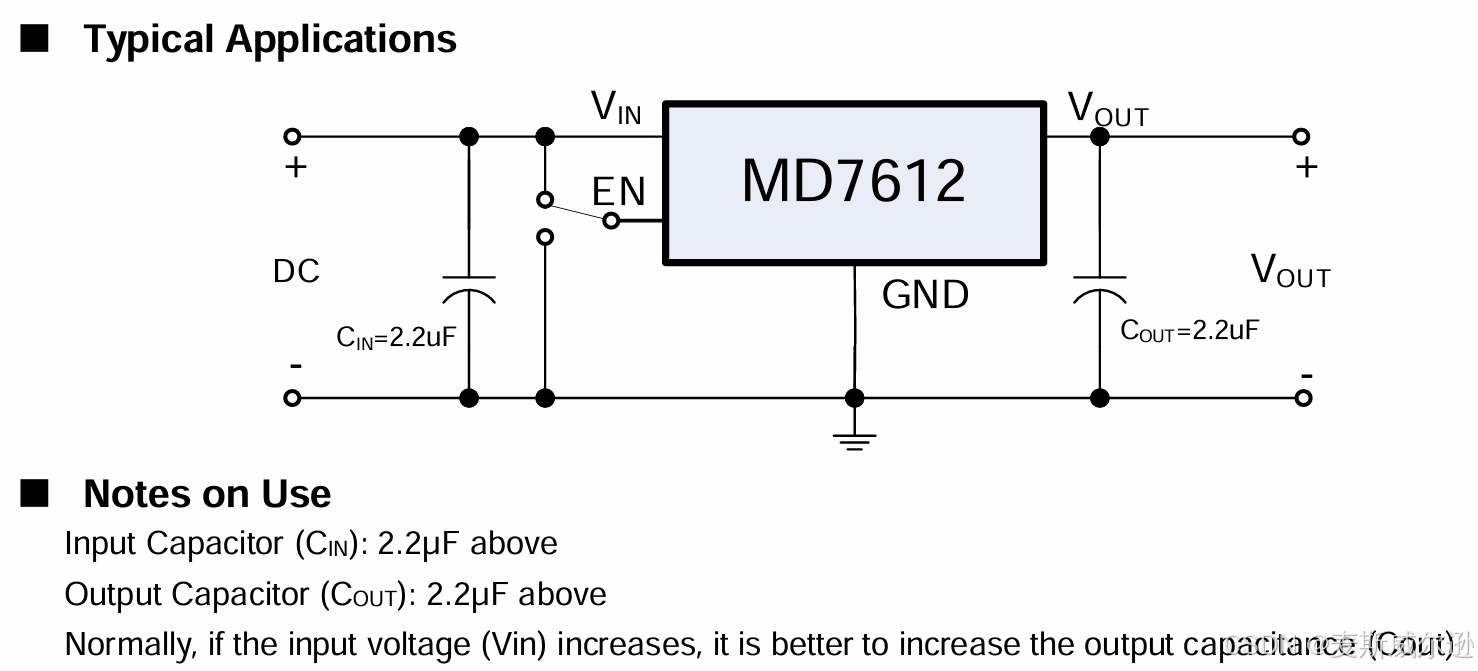

四、典型电路

给出了芯片典型的外围电路图，一般情况下还会对$C_{IN}$和$C_{OUT}$分别并联一个0.1uF的去耦电容。
