DAC8562的配置与使用（基于STM32F103ZET6）

最新推荐文章于 2023-07-11 18:18:54 发布

Bigz翔

最新推荐文章于 2023-07-11 18:18:54 发布

阅读量1w

点赞数 20

本文链接：https://blog.csdn.net/qq_40598185/article/details/98440142

版权

说明：以下图片有些来自Ti的DAC8562的芯片手册，仅供参考；STM32的库是使用的正点原子的库函数。

这里我们介绍一下DAC8562的配置与使用，DAC8562是Ti公司的一款高精度DA，其位数为16位，输出量程可以根据参考电压选择，其特性简介如下：

Relative Accuracy:
DAC756x (12-Bit): 0.3 LSB INL
DAC816x (14-Bit): 1 LSB INL
DAC856x (16-Bit): 4 LSB INL
Glitch Impulse: 0.1 nV-s
Bidirectional Reference: Input or 2.5-V Output
Output Disabled by Default
±5-mV Initial Accuracy (Max)
4-ppm°C Temperature Drift (Typ)
10-ppm/°C Temperature Drift (Max)
20-mA Sink and Source Capability
Power-On Reset to Zero Scale or Mid-Scale
Low-Power: 4 mW (Typ, 5-V AVDD, Including Internal Reference Current)
Wide Power-Supply Range: 2.7 V to 5.5 V
50-MHz SPI With Schmitt-Triggered Inputs
LDAC and CLR Functions
Output Buffer With Rail-to-Rail Operation
Packages: WSON-10 (3 mm × 3 mm), VSSOP-10
Temperature Range: –40°C to 125°C

我们将其翻译成中文，如下：

相对精度：
DAC756X（12位）：0.3 LSB输入
DAC816X（14位）：1 LSB输入
DAC856X（16位）：4 LSB输入
故障脉冲：0.1 nv-s
双向参考：输入或2.5-V输出
默认情况下禁用输出
±5-mV初始精度（最大值）
4-ppm°C温度漂移（典型）
10 ppm/°C温度漂移（最大）
20 mA水槽和电源容量
上电重置为零刻度或中刻度
低功率：4 mW（典型，5-V AVDD，包括内部参考电流）
宽电源范围：2.7 V至5.5 V
带施密特触发输入的50兆赫SPI
ldac和clr函数
带轨对轨操作的输出缓冲器
封装：WSON-10（3 mm×3 mm），VSSOP-10
温度范围：–40°C至125°C

在配置该DAC8562之前，我们需要知道其引脚图，以及相应的引脚定义：

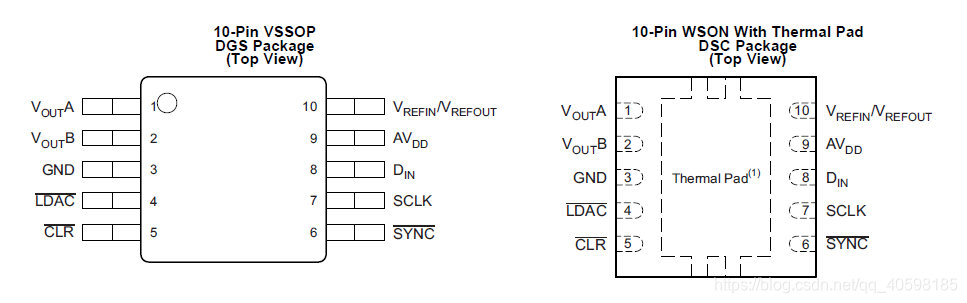

图一芯片引脚图

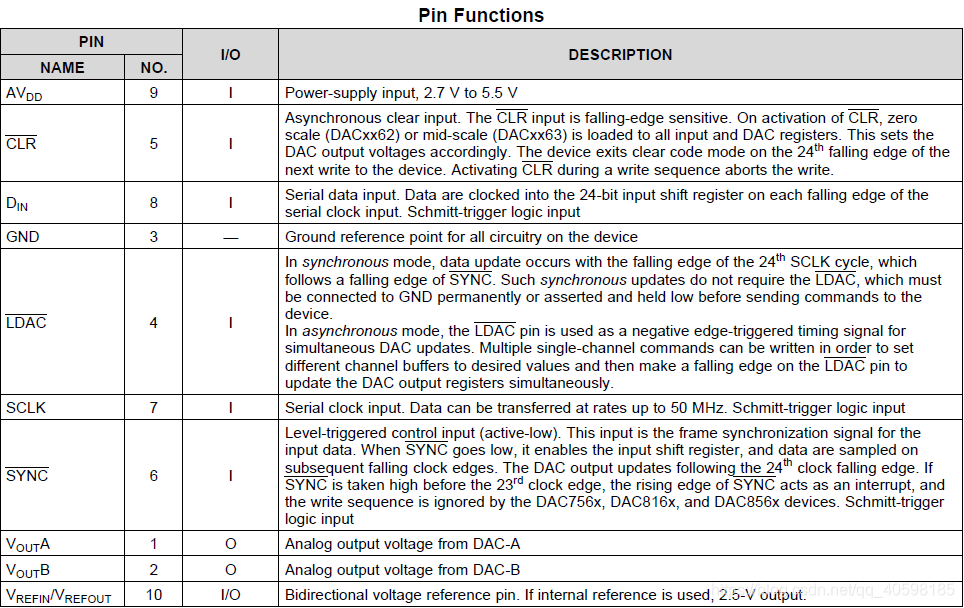

图二引脚定义图

从图中我们可以知道：

AVDD：供电引脚，电压范围从2.7V到5.5V；

CLR：异步复位引脚，下降沿触发，这里DAC8562的寄存器会复位成0；

DIN：数据输入引脚：

GND:接地；

LDAC：数据装载引脚；

SCLK：时钟输入；

SYNC：同步帧；

VOUT_A：电压输出通道A；

VOUT_B：电压输出通道B；

VREF：参考电压输入/输出；

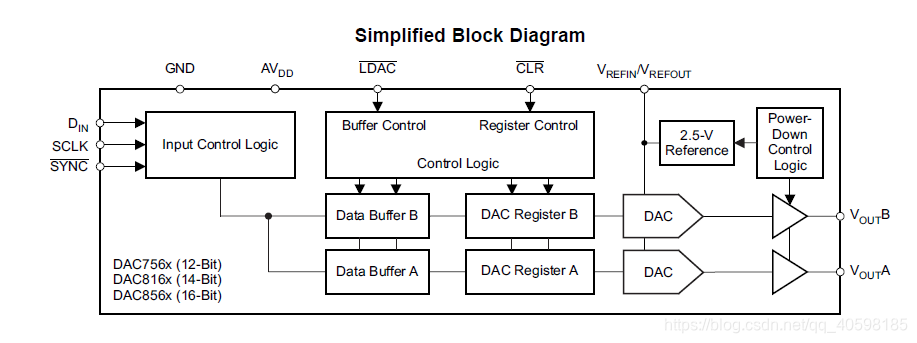

同时我们还需要知道芯片内部的原理框图，如下：

图三芯片内部原理图

我们需要知道其电路原理图，下面给大家两个电路图，一个是Ti给的评估板参考电路图，一个是自己画的电路图：

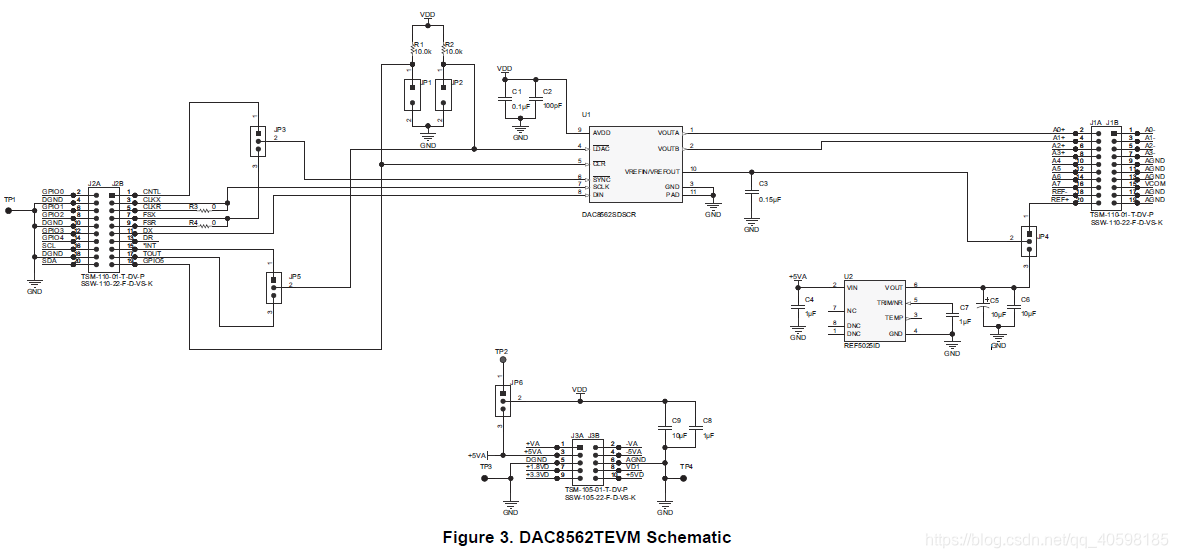

图四官方电路图

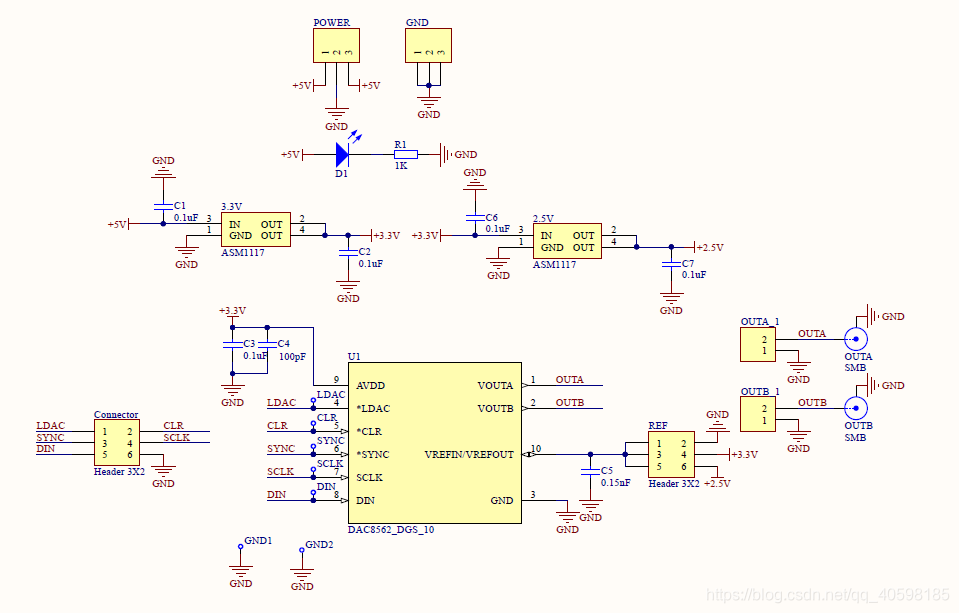

图五自己的电路图

DAC8562的配置流程，其实非常简单，其流程图如下：

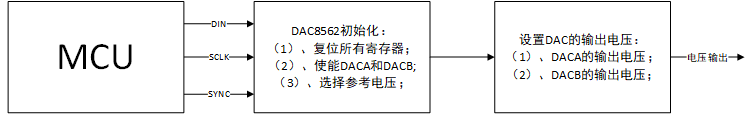

图六 DAC8562配置流程图

我们需要将数据和指令写入相应的寄存器，就需要知道相应的写入时序，这里DAC8562的写入时序如下：

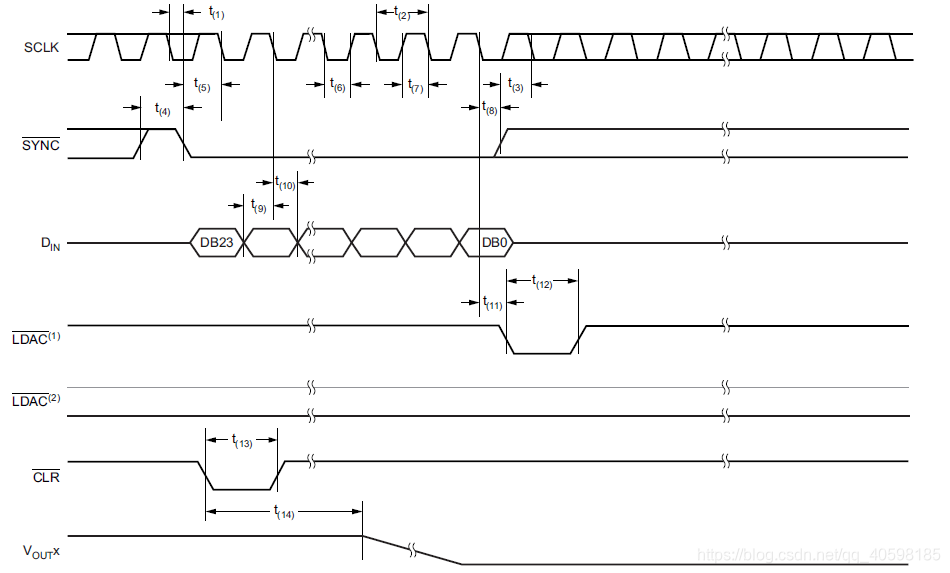

图七时序图

当SYNC为低时，写入的数据才有效，同时，数据在时钟下降沿会被写入寄存器，最后LDAC的的下降沿将其装入相应的寄存器中。

其数据的格式如下：

图八数据格式图

那么我们相应的程序就如下：

void DAC856x_Write_Data(u8 command,u16 data)
{
	int i;
	SYNC = 1;
	delay_us(1);
	SYNC = 0;
	for(i=7;i>=0;i--)  //写入指令与地址
	{
		SCLK = 1;
		delay_us(10);
		DIN = (command>>i)%2;
		delay_us(10);
		SCLK = 0;
		delay_us(10);
	}
	for(i=15;i>=0;i--) //写入相应的数据
	{
		SCLK = 1;
		delay_us(10);
		DIN = (data>>i)%2;
		delay_us(10);
		SCLK = 0;
		delay_us(10);
	}
}

前面8位为我们需要写入的指令与地址，后面为需要写入的数据。其指令表可以参考芯片手册的第38页，非常详细，链接：http://202.114.207.36/cache/3/03/www.ti.com/8296d63ca25b9f6e1ab766ab35f3c5db/dac8562.pdf

接下来我们就需要进行相应的配置了，其配置程序如下：

void DAC856x_Init(void)
{
		//将CLR,SYNC拉高
		GPIO_SetBits(GPIOC,GPIO_Pin_2);
		GPIO_SetBits(GPIOC,GPIO_Pin_0);
		//将时钟拉低，CLR拉高
		GPIO_ResetBits(GPIOC,GPIO_Pin_3);
		GPIO_ResetBits(GPIOC,GPIO_Pin_1);
		//初始化配置
		DAC856x_Write_Data((WrtirToInputReg_Command_Reset_All_Regs>>16),(WrtirToInputReg_Command_Reset_All_Regs&0xFFFF)); //复位
		DAC856x_Write_Data((WrtirToInputReg_Command_POWERUP_DAC_A_B>>16),(WrtirToInputReg_Command_POWERUP_DAC_A_B&0xFFFF)); //启动
		DAC856x_Write_Data((WrtirToInputReg_Command_ENABLE_INTERNAL>>16),(WrtirToInputReg_Command_ENABLE_INTERNAL&0xFFFF)); //选用内部参考电压
}

接下来我们需要设置DAC的输出电压，这里由于我们选用的是内部参考，其增益默认为两倍，其输电压计算的原理框图如下：

图九输出电压计算框图

这里我们的输出电压函数如下：

void DAC856x_SetVoltage(u8 DAC_Channel,u16 Dac_Data)
{
	if(DAC_Channel == WrtirToInputReg_Command_DAC_A)
	{
		if(Dac_Data <= Max_Dac_Data)
			DAC856x_Write_Data(WrtirToInputReg_Command_DAC_A,Dac_Data);
		else
			DAC856x_Write_Data(WrtirToInputReg_Command_DAC_A,Max_Dac_Data);
	}
	if(DAC_Channel == WrtirToInputReg_Command_DAC_B)
	{
		if(Dac_Data <= Max_Dac_Data)
			DAC856x_Write_Data(WrtirToInputReg_Command_DAC_B,Dac_Data);
		else
			DAC856x_Write_Data(WrtirToInputReg_Command_DAC_B,Max_Dac_Data);
	}
	if(DAC_Channel == WrtirToInputReg_Command_DAC_AB)
	{
		if(Dac_Data <= Max_Dac_Data)
			DAC856x_Write_Data(WrtirToInputReg_Command_DAC_AB,Dac_Data);
		else
			DAC856x_Write_Data(WrtirToInputReg_Command_DAC_AB,Max_Dac_Data);
	}
	LDAC = 0;
	delay_us(100);
	LDAC = 1;
}

最后我们需要初始化相应的IO口，其程序如下：

void DAC856x_GPIO_Init()
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOC, ENABLE);	//使能GPIOC时钟

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;   //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOC, &GPIO_InitStructure);
}

我们相应的头文件定义如下：

#ifndef __DAC8563_H
#define __DAC8563_H
#include <sys.h>

#define LDAC PCout(0)
#define CLR PCout(1)
#define SYNC PCout(2)
#define SCLK PCout(3)
#define DIN PCout(4)
/*Voltage Set*/
#define WrtirToInputReg_Command_DAC_A 0x18
#define WrtirToInputReg_Command_DAC_B 0x19
#define WrtirToInputReg_Command_DAC_AB 0x1F
/*Command Set*/
#define WrtirToInputReg_Command_DAC_AB_Gain_2 0x020000 //Normal Default
#define WrtirToInputReg_Command_DAC_B_Gain_2_A_Gain_1 0x020001
#define WrtirToInputReg_Command_DAC_B_Gain_1_A_Gain_2	0x020002
#define WrtirToInputReg_Command_DAC_B_Gain_1_A_Gain_1	0x020003 //Power_Down Default
#define WrtirToInputReg_Command_Reset_All_Regs 0x280001
#define WrtirToInputReg_Command_POWERUP_DAC_A_B 0x200003
#define WrtirToInputReg_Command_ENABLE_INTERNAL 0x380001

#define Max_Dac_Data 43254 //输出电压为3.3V
void DAC856x_GPIO_Init(void);
void DAC856x_Write_Data(u8 command,u16 data);
void DAC856x_Init(void);
void DAC856x_SetVoltage(u8 DAC_Channel,u16 Dac_Data);
#endif

程序经过测试，没有问题，主函数很简单，这里就不在叙述了。完。
