取数指令-工作过程

计算机工作过程-取数指令

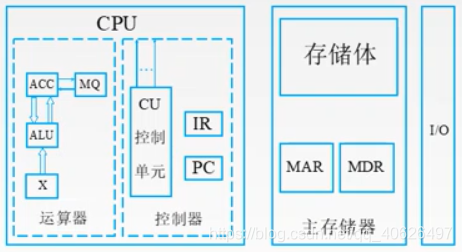

一些说明

• M：主存中某存储单元
• ACC, MQ, X, MAR, MDR,...：相应寄存器
• M(MAR)：取存储单元中的数据
• (ACC)...：取相应寄存器中的数据
• 指令：操作码+地址码
• OP(IR)：取操作码
• Ad(IR)：取地址码

说明

取数指令：将指令地址码指示的存储单元中的操作数取出后送至运算器的ACC中

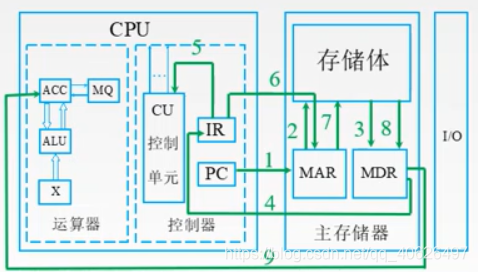

描述：

• 首先，从程序计数器（PC）里面取出欲执行的指令的地址传入地址寄存器（MAR）；
• 然后根据地址寄存器（MAR）中存放的地址，去存储体中找到这条指令对应的存储单元；
• 把从存储体中取到的数据存放到数据寄存器（MDR）中，这个数据就是指令；
• 然后地址寄存器（MDR）把得到的指令传到指令寄存器（IR）
• 指令寄存器（IR）得到指令，取指令结束。
• 指令寄存器（IR）分析指令，将操作码传到控制单元（CU）
• 控制单元（CU）分析指令，然后发出各种微操作的命令序列，分析指令结束
• 指令寄存器（IR）分析指令，将地址码传到地址寄存器（MAR）
• 根据地址寄存器（MAR）中的数据，去存储体中找到对应的操作数
• 然后存储体将操作数传入数据寄存器（MDR）
• 然后地址寄存器（MAR）将得到的数据传送给累加器（ACC），执行取数指令结束

符号表示：

• (PC) --> MAR
• M(MAR) --> MDR
• (MDR) --> IR
• 取指令结束
• OP(IR) --> CU
• 分析指令结束
• Ad(IR) --> MAR
• M(MAR) --> MDR
• (MDR) --> ACC
• 执行指令结束

相关问题

指令和数据以同等地位存储在存储器中，CPU如何区分指令和数据？
答：是通过指令周期的不同阶段来区分的。取指阶段：指令；取数阶段：数据
