OBD模拟器

OBD模拟器使用教程：

一、OBD模拟器
1.1整体操作：

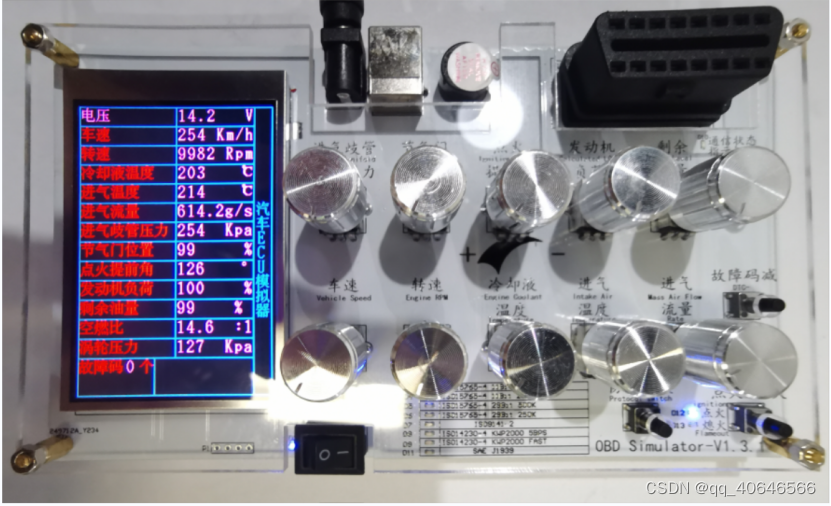

通过适配器给OBD模拟器供电，并且拨动开关后，会看到电源指示灯闪烁并且屏幕亮起。此时旋转旋钮，会看到对应的数值大小在屏幕显示。故障码加按键按下，支持故障码增加，故障码减按下，支持故障码减少。通过协议切换按键可以切换不同的诊断协议。目前该模拟器支持应用最广泛的诊断协议：ISO15765-4 11BIT 500K;ISO15765-4 11BIT 250K;ISO15765-4 29BIT 500K;ISO15765-4 29BIT 250K。
1.2支持的数据模拟
该模拟器支持外部旋钮调节10种常见的、应用最多的车辆信息。其他未尽的车辆信息，可以通过USB口下发命令，从而让模拟器模拟这些车辆信息。该部分命令格式和说明以及使用方法见下文附录。
1.3模拟车架号
该模拟器除了支持常规车辆数据模拟外，还支持模拟车架号功能。通过USB线连接模拟器与电脑，然后通过电脑可以向模拟器写入需要设置的车架号。
语法 响应
AT+VIN:XXXXXXXXXXXXXXXXX 模拟VIN码为：XXXXXXXXXXXXXXXXX
举例：电脑端发送AT+VIN=123456789ABCDEF12
模拟器返回：模拟VIN码为：123456789ABCDEF12
1.4模拟故障码(串口设置故障码要大于4个，小于4个故障码可以通过模拟器按钮模拟)
语法 响应
AT+DTC05:P1001,P1002,P1003,P1004,P1005 模拟当前故障码:P1001,P1002,P1003,P1004,P1005
AT+07DTC05:P1001,P1002,P1003,P1004,P1005 模拟未决故障码:P1001,P1002,P1003,P1004,P1005
AT+0ADTC05:P1001,P1002,P1003,P1004,P1005 模拟永久故障码:P1001,P1002,P1003,P1004,P1005

1.5切换协议串口命令（通过按钮可以实现对7种协议的切换）
命令 描述 总线名称
AT+ISO14230-4ADDR ISO14230 地址激活协议启动指令 K线
AT+ISO14230-4HL ISO14230 电平激活协议启动指令
AT+ISO9141-2ADDR ISO9141 地址激活协议启动指令
AT+ISO15765-4STD_500K ISO15765 500K 标准 CAN 协议启动指令 CAN线
AT+ISO15765-4EXT_500K ISO15765 500K 扩展 CAN 协议启动指令
AT+ISO15765-4STD_250K ISO15765 250K 标准 CAN 协议启动指令
AT+ISO15765-4EXT_250K ISO15765 250K 扩展 CAN 协议启动指令

附录：OBD模拟器除了板载的10种车辆参数支持旋钮直观的模拟外，对于其他的车辆信息我们也是支持模拟的。可以通过USB串口给模拟器发送相应的指令来模拟其他参数。串口配置为：230400，无校验，数据位8位，停止位1位。
一、模拟器设置具体数据指令格式
格式 回复
AT+HJSDSXXX:xxxxx（XXX在列表有对应xxxxx对应的具体数值） 回复相应的参数和设置值
例如：模拟油轨压力(表压力)（0A）
发送命令：AT+HJSDS046:00110
回复：模拟(0A)油轨压力(表压力):330kPa , 取值范围为:0<=data<=765
