tableau可视化

数据可视化图表

1.条形图

条形图可以用在不同类别之间比较数据。创建条形图示会将维度字段拖到“行”功能区上，将度量字段拖到“列”功能区上。
#数据来源于tableau上的“示例—超市数据”

1)将“国家”字段拖到“行”功能区，“销售额”字段拖到“列”功能区

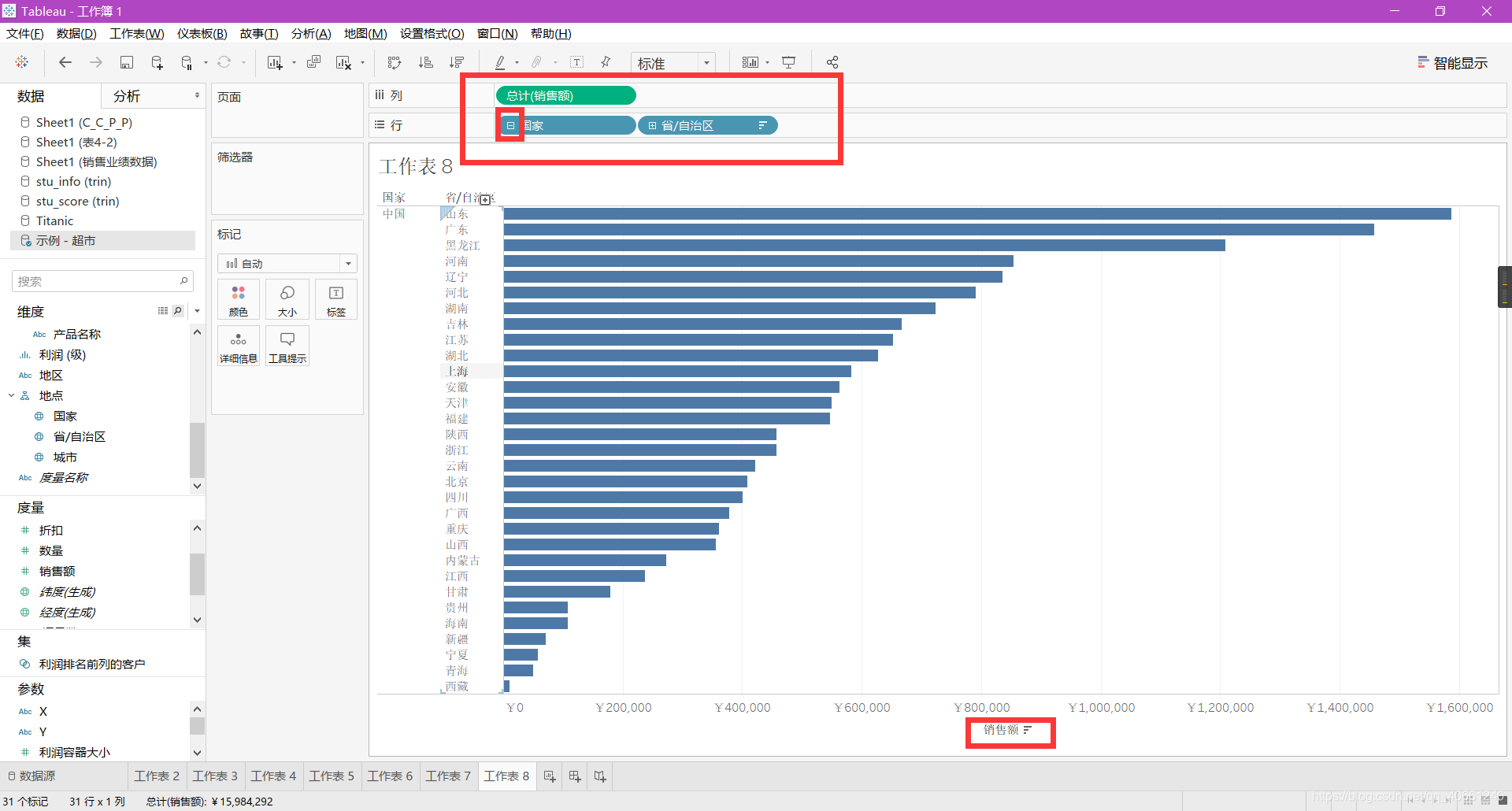

2）由于“国家”、“省/自治区”，“城市”具有分层的结构，可以进行展开和折叠分析。并且可以排序

3）格式调整；使用“标记”选项卡，将“类别”字段拖到“标记”卡下的“颜色”上，条形图的颜色就根据“类别”字段进行调整；
简单来讲，将某个字段拖到“标记”选项卡中的对应功能，那么该功能就有这个字段来控制进行相应的操作。

4）如果项自定义颜色，可以单击“颜色|编辑颜色”即可

2.柱形图

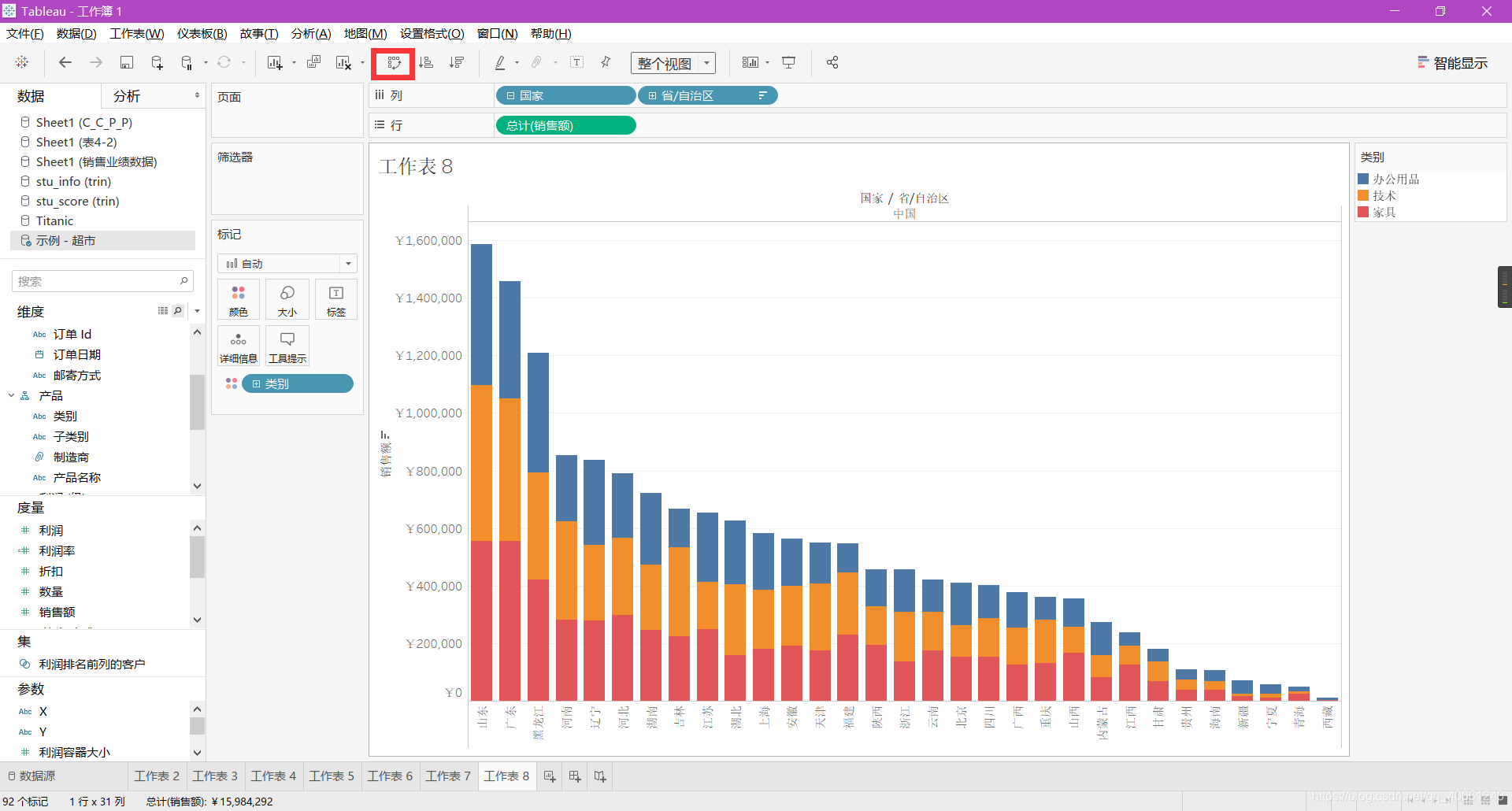

1）将上述条形图的“列”和“行”互换位置，即可得到柱形图；使用工具栏的可以快速交换，变为柱形图

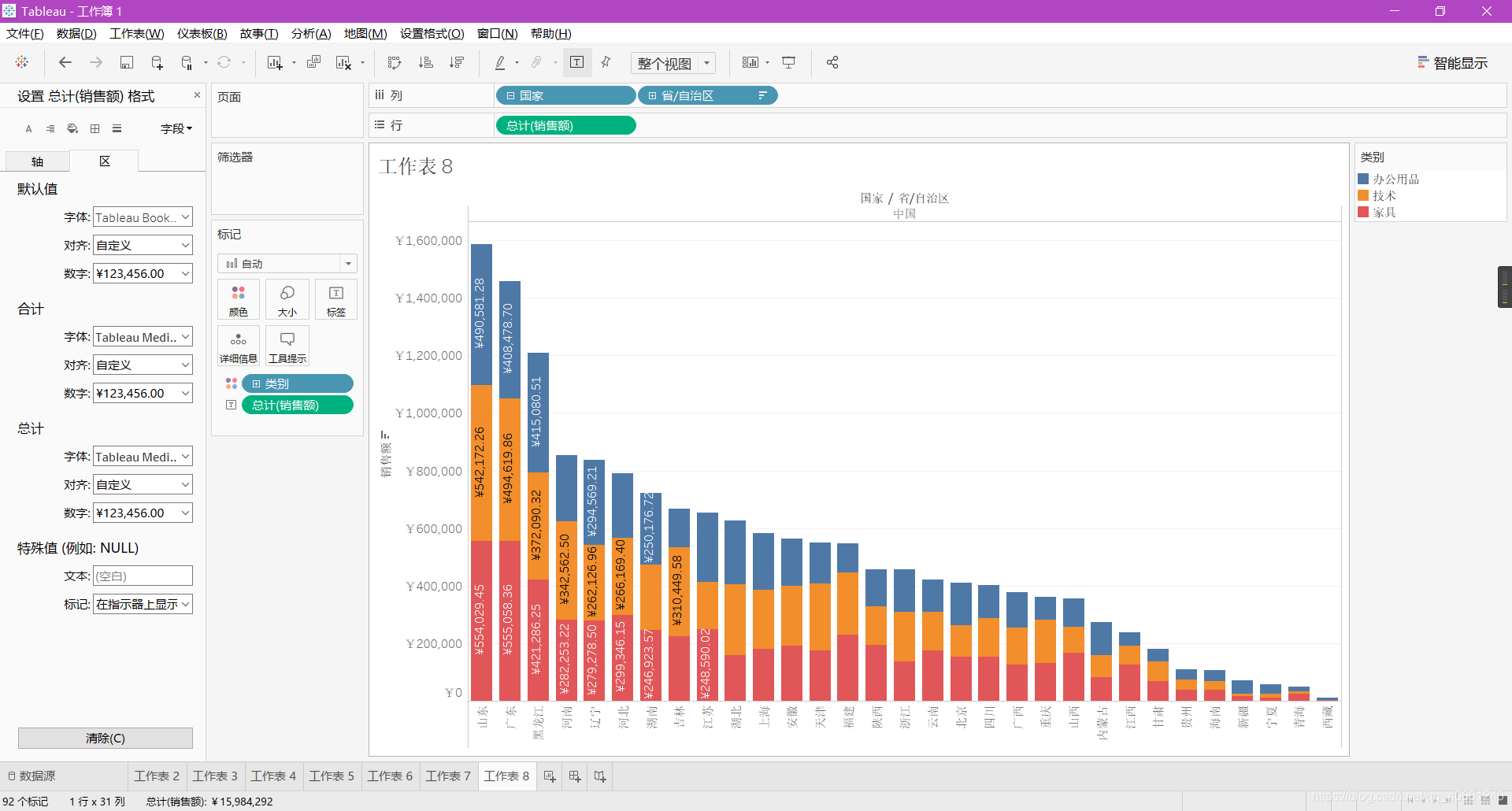

2）将“销售额”字段拖到“标记”卡下的“标签”上，显示字段内容，得到不同省/自治区销售额对应的柱形图

3.折线图

1.不含时间维度的折线图

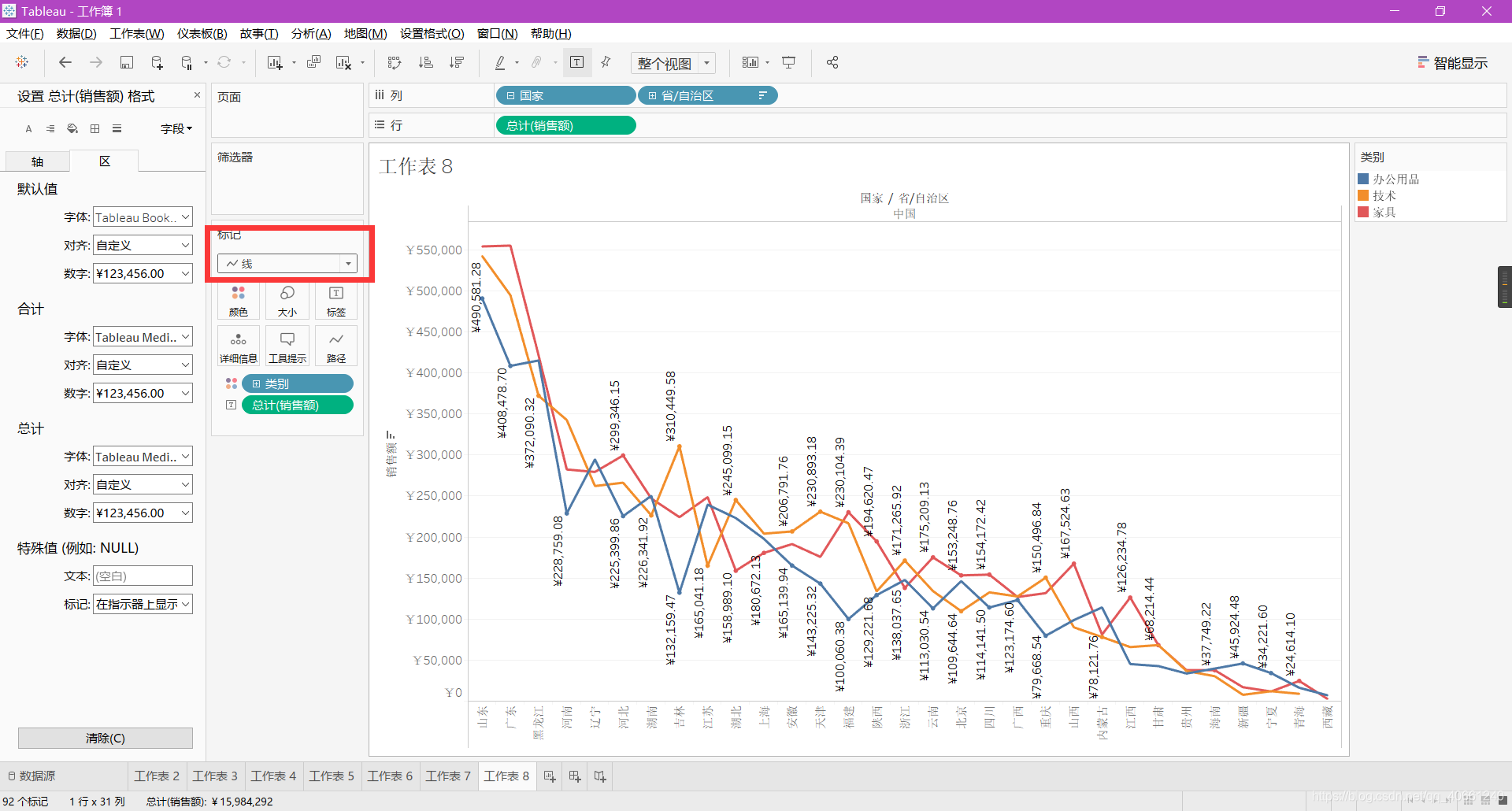

以上面的柱形图为例，将“标记”卡下的选项更改为“线”类型，从而生成不含时间维度的折线图

2.包含时间维度的折线图

如果需要从时间维度上分析不同季度销售额的变化趋势，就要在图表中加入时间维度
1）将“订单日期”拖到“列”功能区，默认值是“年”，单击符号“+”展开到“季度维度”
2）将“销售额”字段拖到“行”功能区

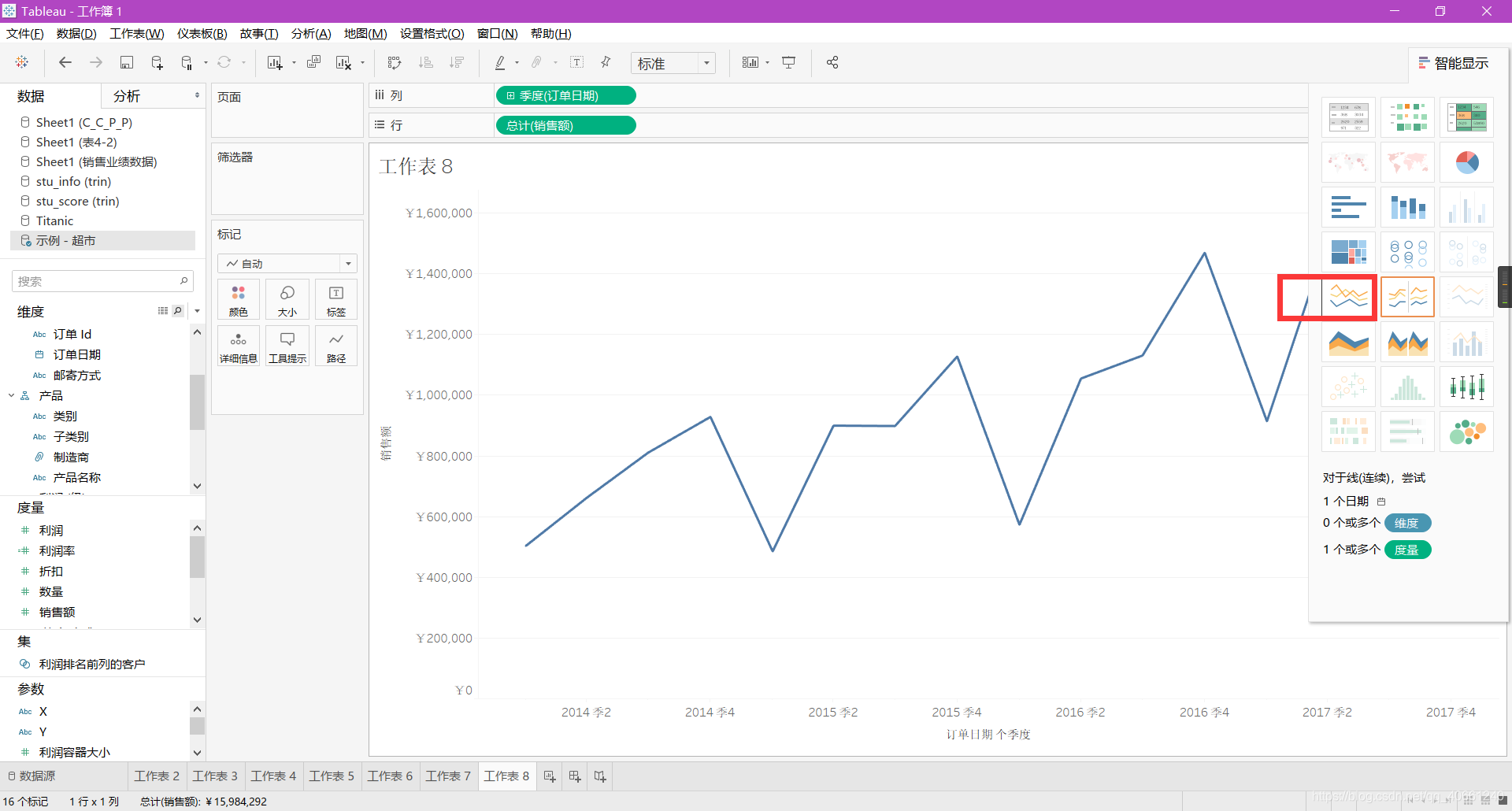

3）单击工具栏中的“智能显示”，图标类型选择线（连续），生成包含时间维度的折线图

3.折线图的销售预测分析

根据历史销售数据预测未来一段时间内的销售量，可以使用“分析”选项下的“预测”功能来实现

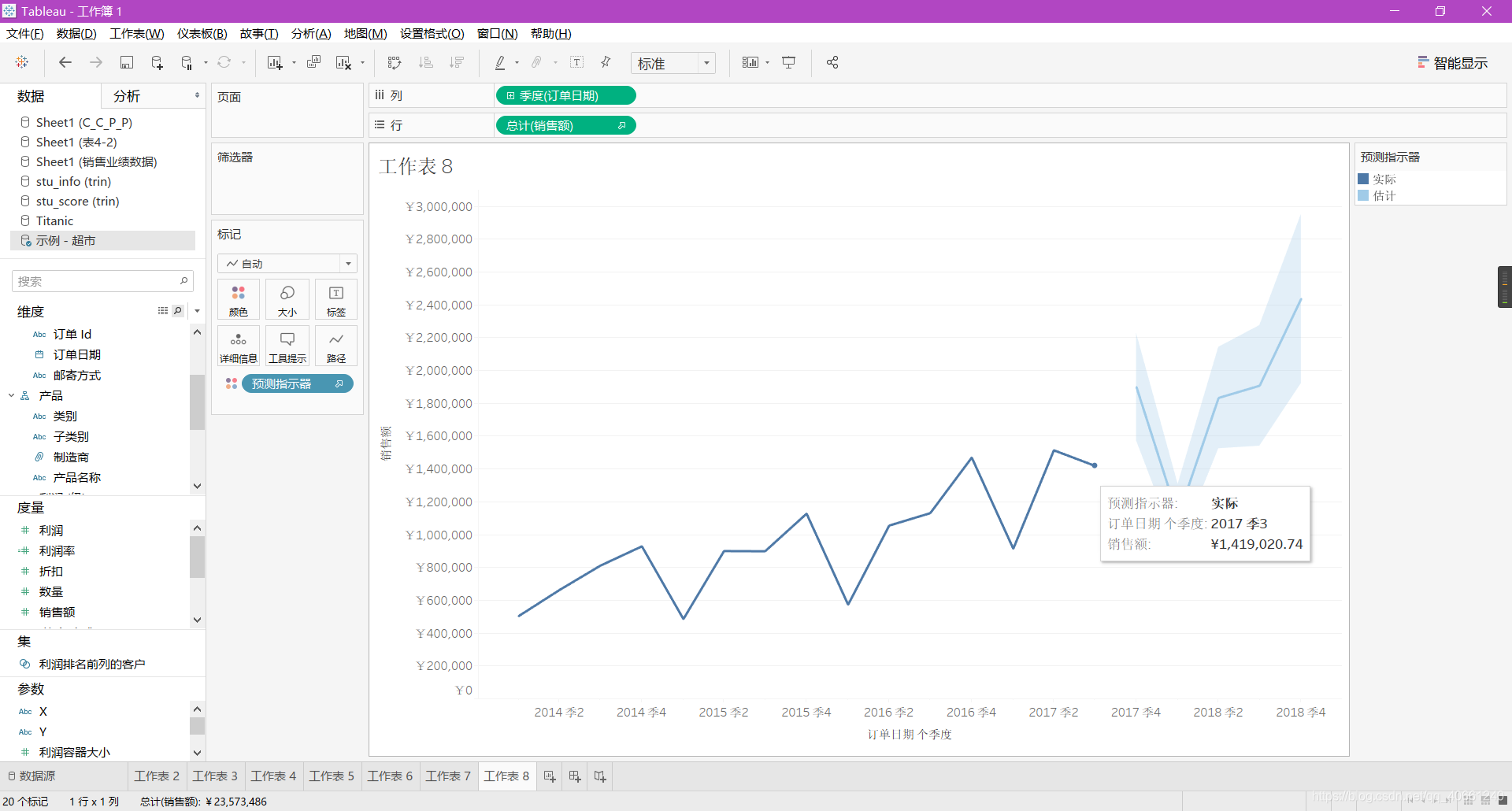

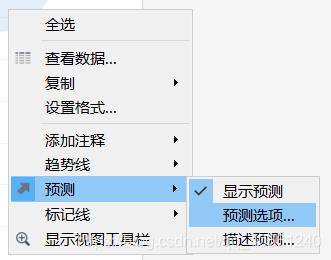

1）在图中阴影区域右击，然后依次单击“预测|预测选项”如图：

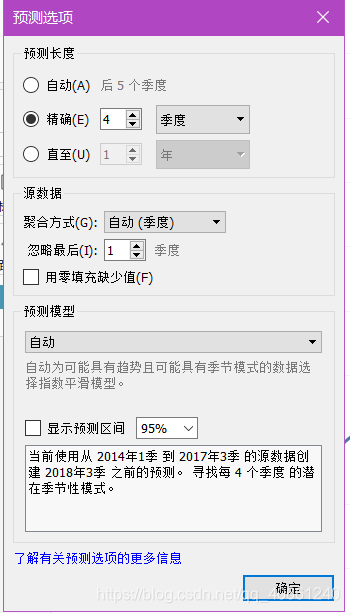

2）打开“预测选项”对话框，对“预测长度”和“现时预测时间”分别将行设置。“预测长度”参数设置为4，右侧下拉选项选择“季度”。“显示预测区间”默认是“勾选”状态，如果取消“勾选”，图中就不会出现阴影区域，这里取消“勾选。”

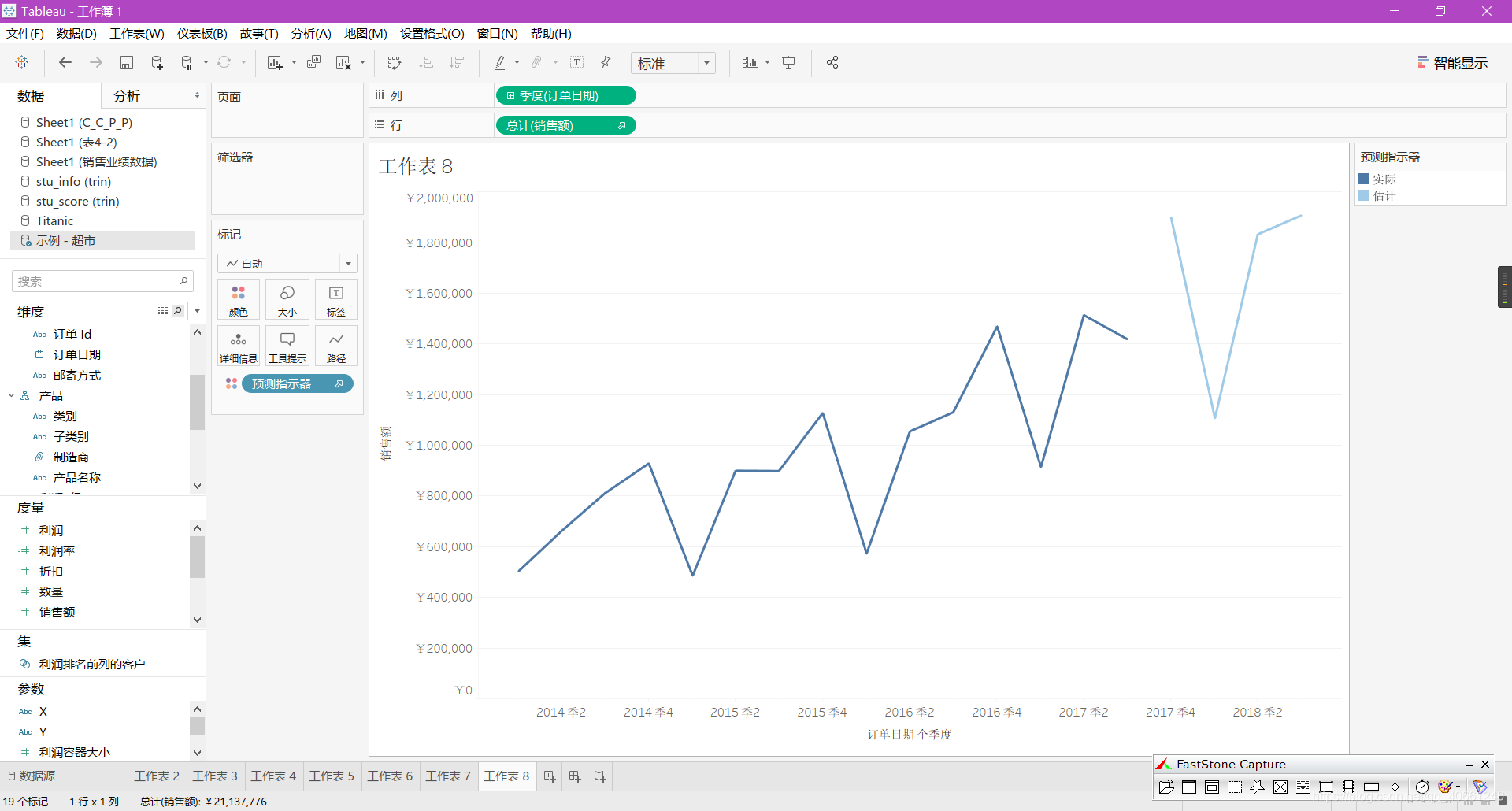

结果如图：

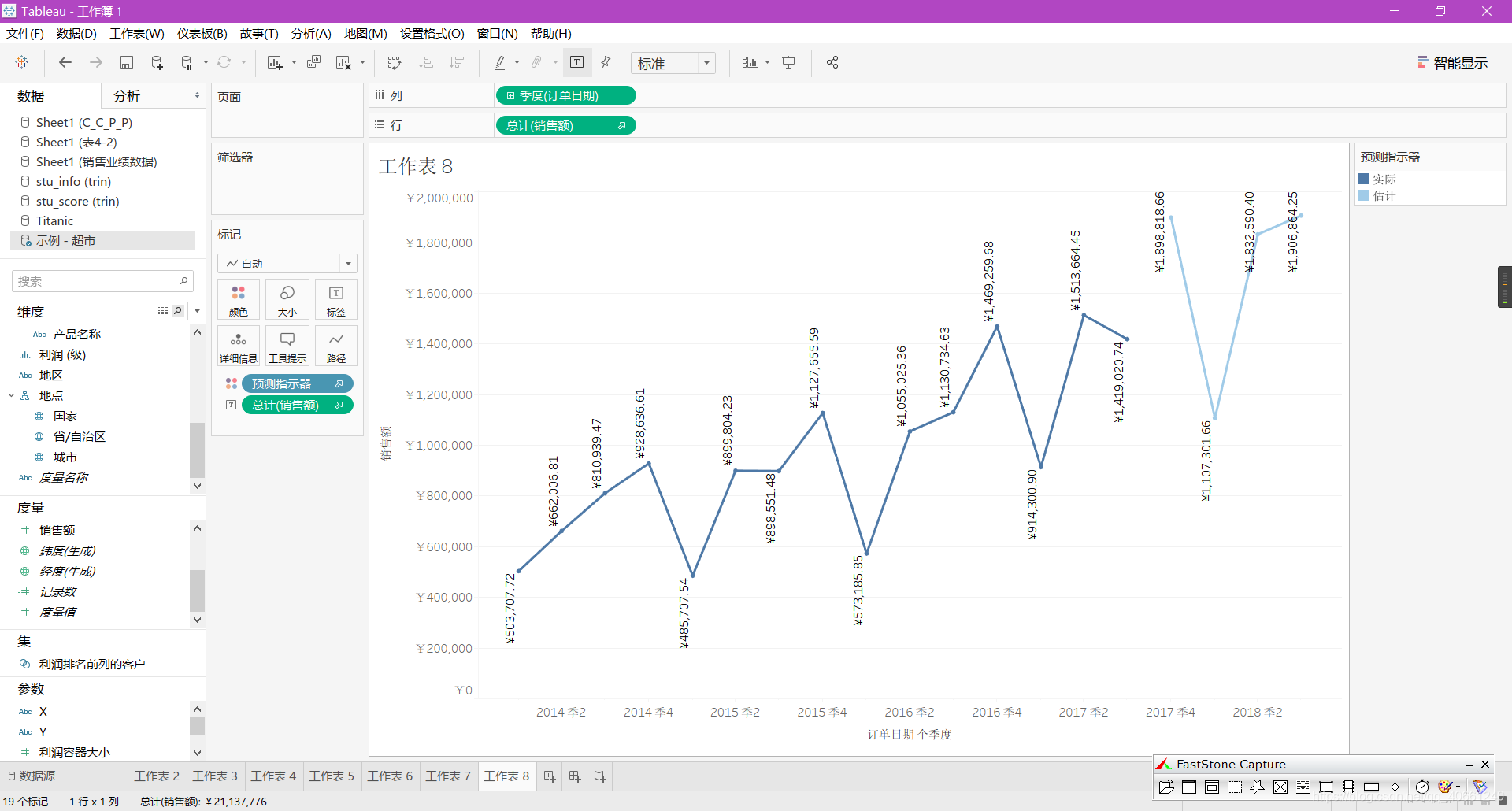

3）将“销售额”字段拖到“标记”卡下的“标签”上，得到销售预测分析的折线图

4.面积图

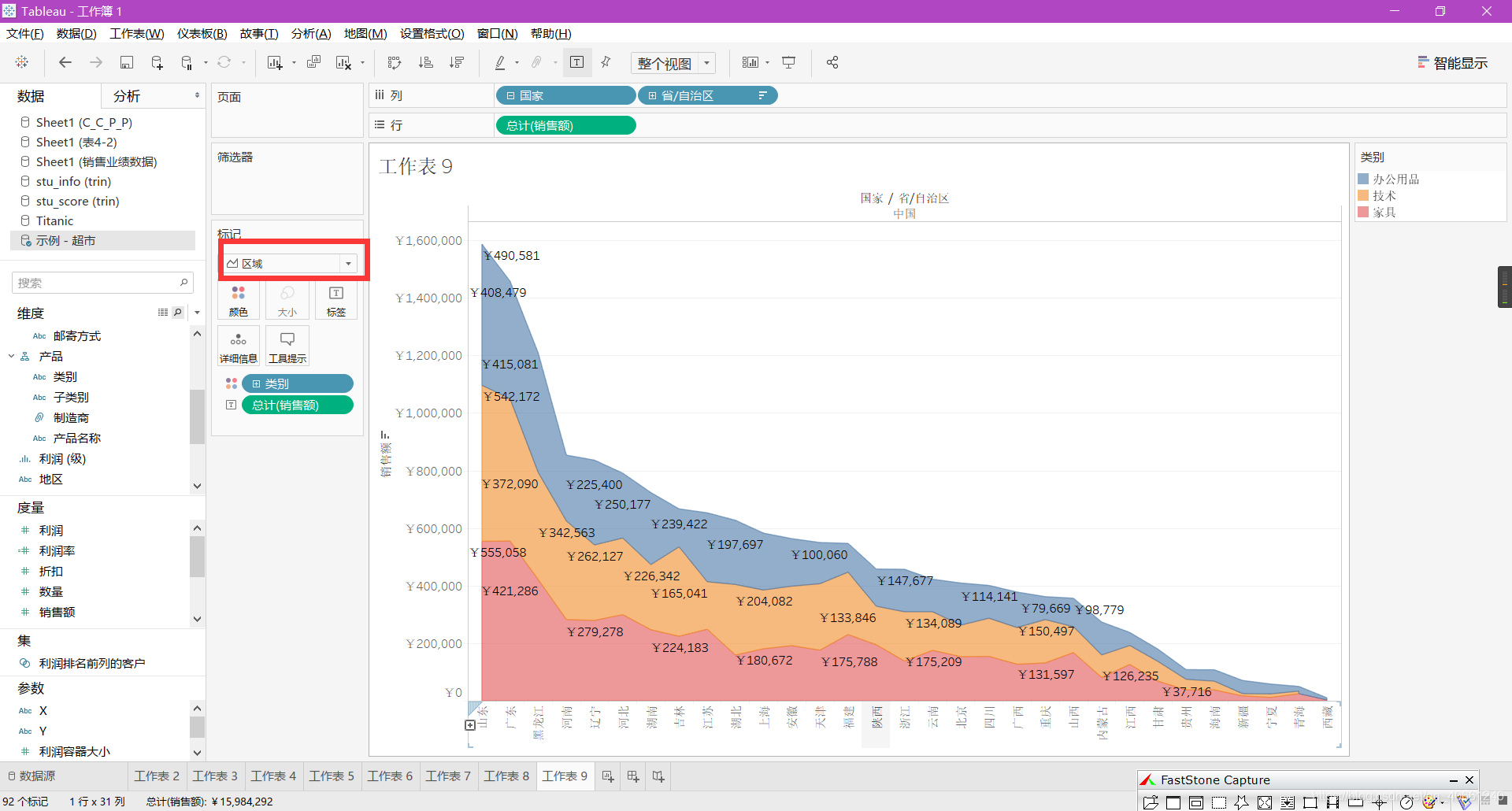

面积图实际上是一种折线图，其中线和轴之间的区域用颜色标记阴影。通过面积图可以对数值的变化趋势进行直观地反映。以上述[2.柱形图]作为基础绘制面积图

5.符号图

符号图是把每个数据点用一种符号来表示的图形。符号图中的符号在y轴的高低可以反映数值的大小，因此符号图可以用来对数值变化的趋势进行分析。
通过点击“标记”卡下的“形状”可以更改符号的类型
1）将“类别”字段从“标记”卡下托走
2）讲“标记”卡下的选项更改为“形状”

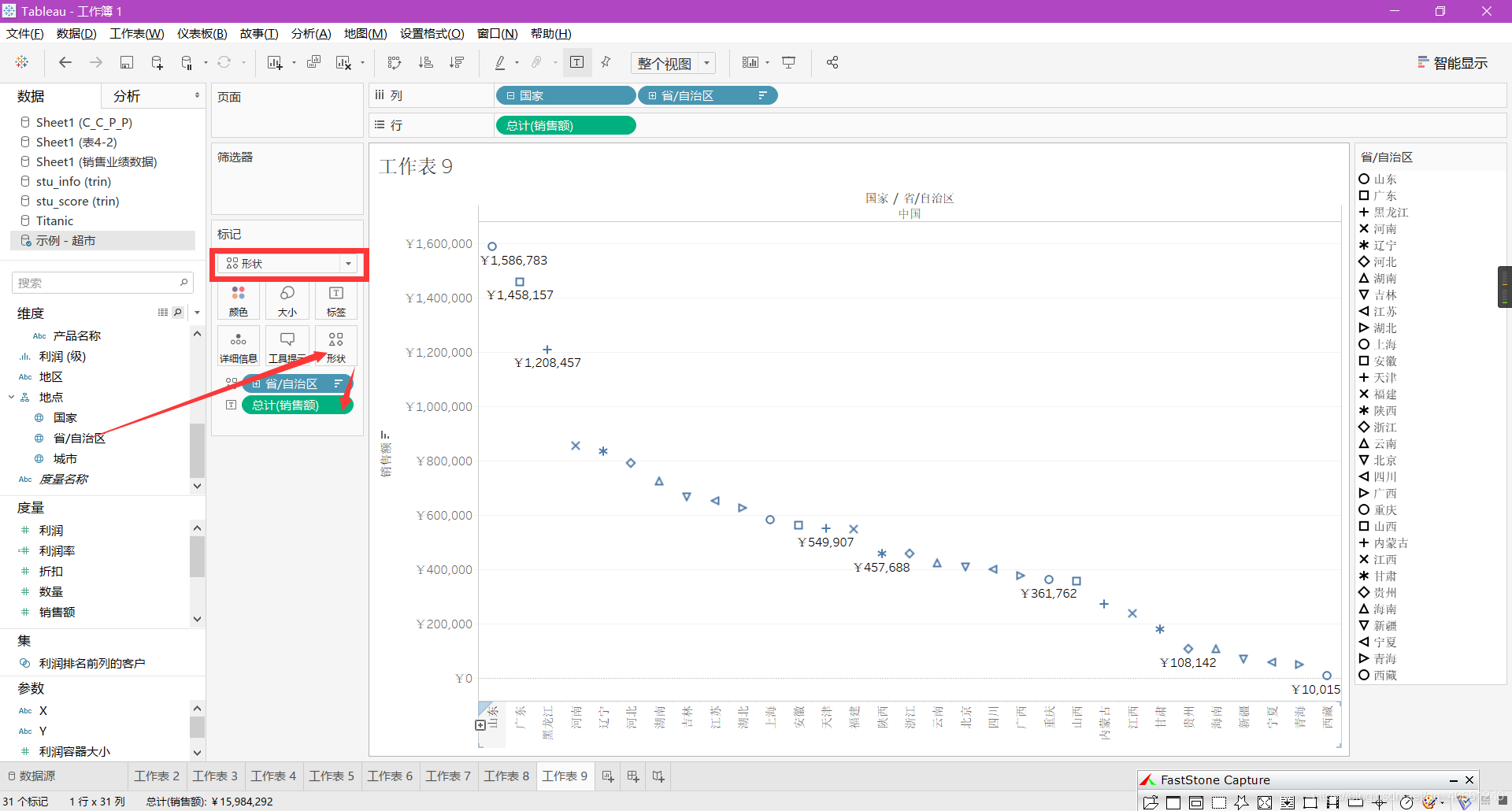

3）将“省|自治区”字段拖到“标记”卡下的“形状”上得到不同省|自治区销售额对应的符号图

得到不同省|自治区对应的销售数值

6.树状图

树状图用嵌套的矩形来显示数据，数据越大，对应的矩形面积越大。以上述【2.柱形图】作为基础来绘制树状图
1）将“类别”字段从“标记”卡下拖走
2）将“国家”字段从“列”功能区上拖走

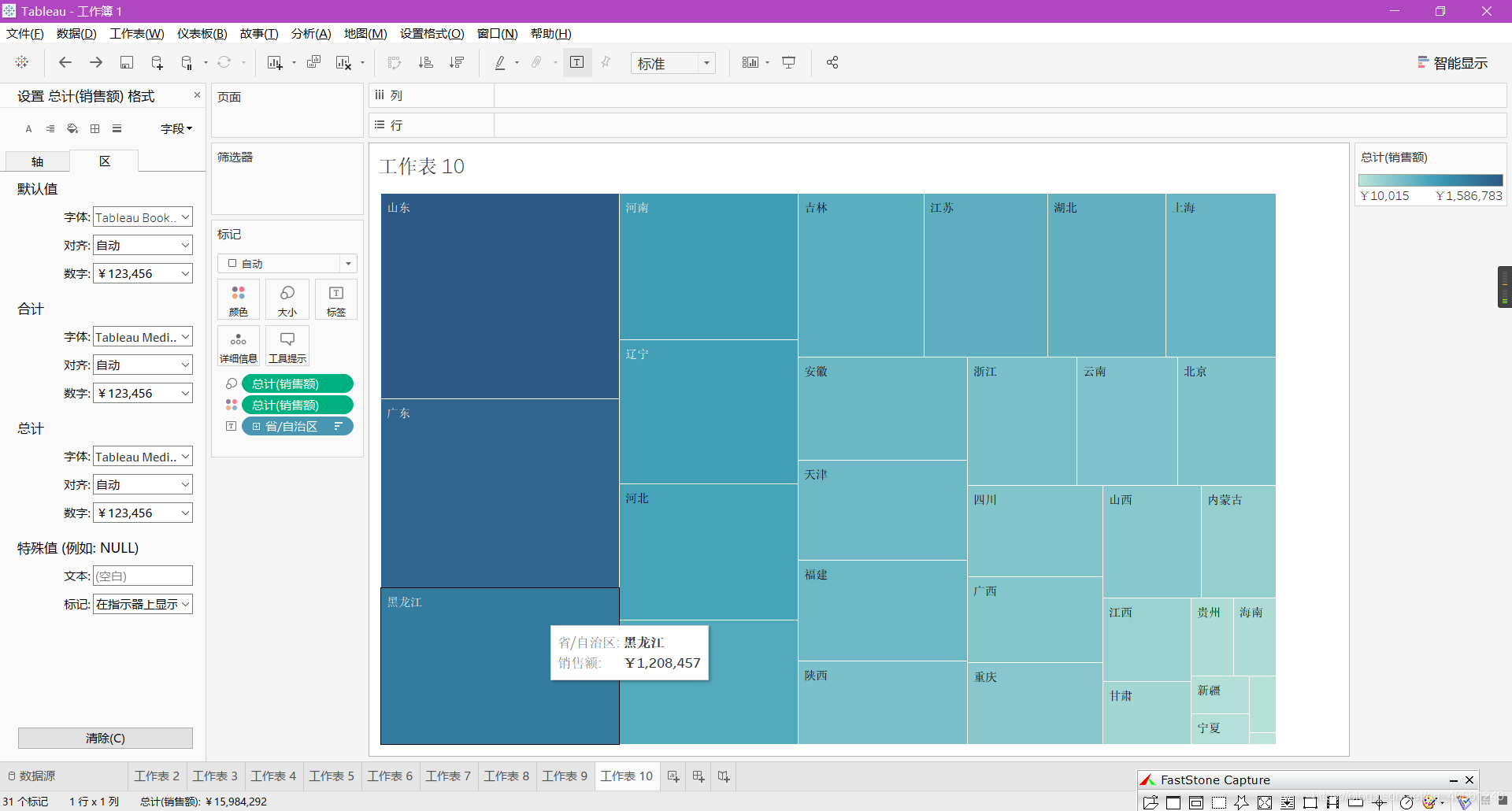

3）单击工具栏中的“智能显示”，图标类型选择树状图，得到不同省|自治区销售额对应的树状图

可以看出最左上角山东的矩形面积最大，说明山东的销售额最高。

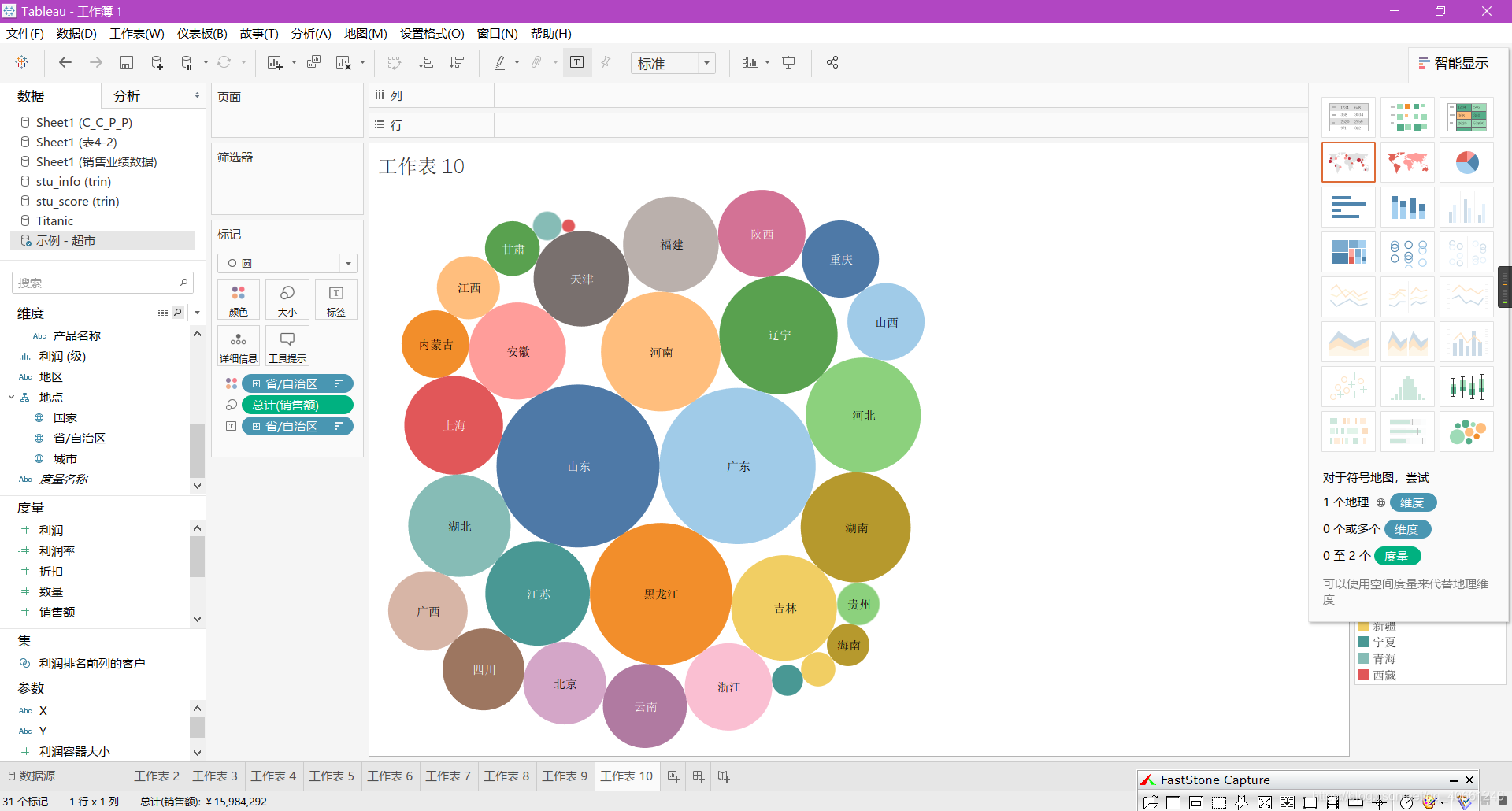

7.气泡图

气泡图课在一组圆中显示数据，它是将数据点标识为圆形，数值越大，圆形面积越大。以【6.树状图】为基础绘制气泡图
1）单击工具栏中的“智能显示”，图标类型选择“气泡图”
2）将“省|自治区”字段拖到“标记”卡下的“颜色上”，得到不同省|自治区销售额对应的气泡图

8.文字云

文字云类似于气泡图，用文字替代气泡，它是将数据点表示为文字，数值越大，文字越大。以【7.气泡图】为基础绘制文字云

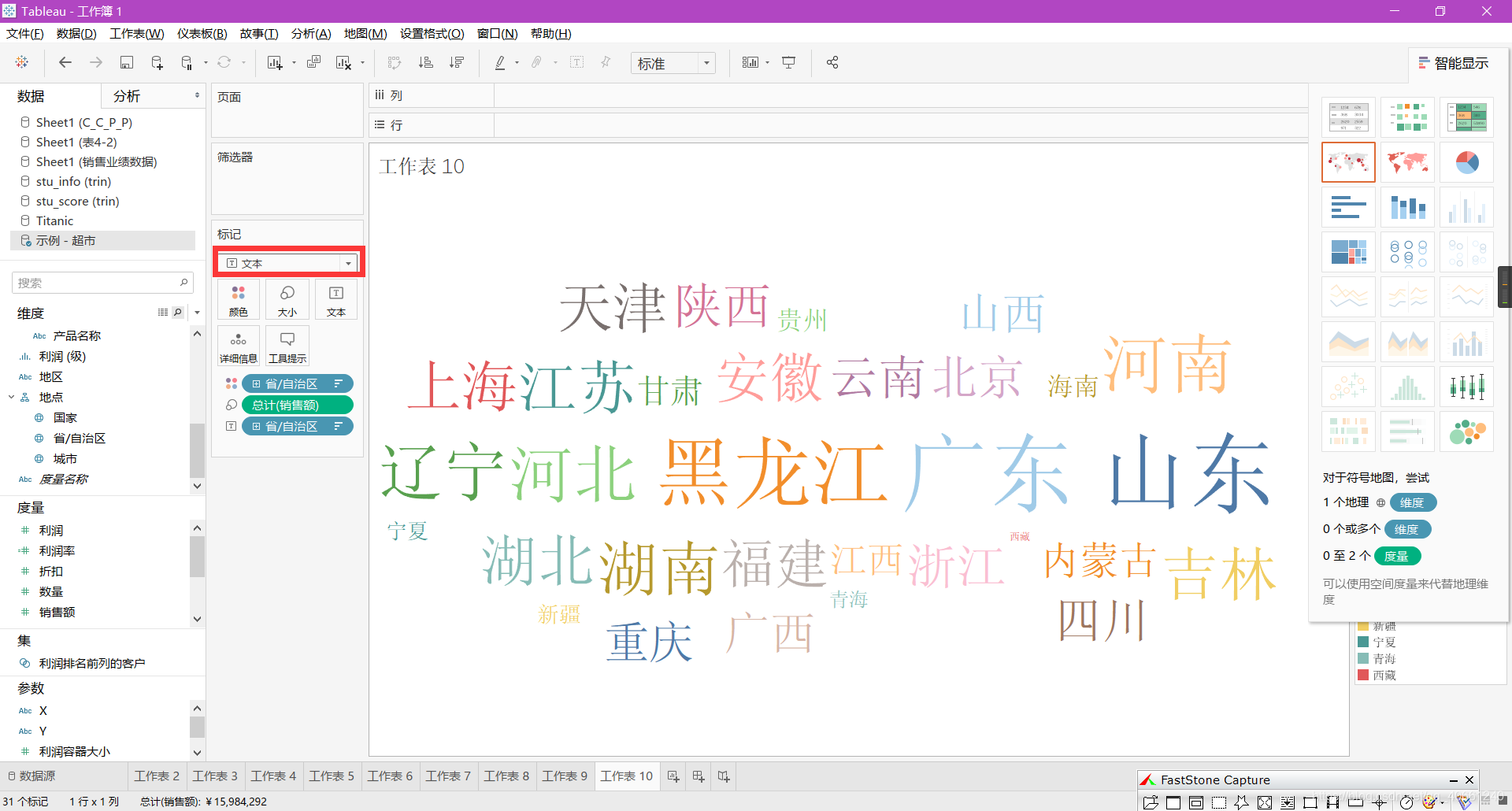

1）将“标记”卡下的选项更改为“文本”，得到不同省|自治区销售额对应的文字云

9.饼图

饼图可以用来显示不同组成部分相对于整体的比例。
绘制不同类别的销售额占比的饼图如下：
1）将“类别”字段拖到“行”功能区，将“销售额”字段拖到值区域
2）单击工具栏中的“智能显示”，图标类型选择饼图
3）分别将“类别”字段和“销售额”字段拖到“标记”卡的“标签”上

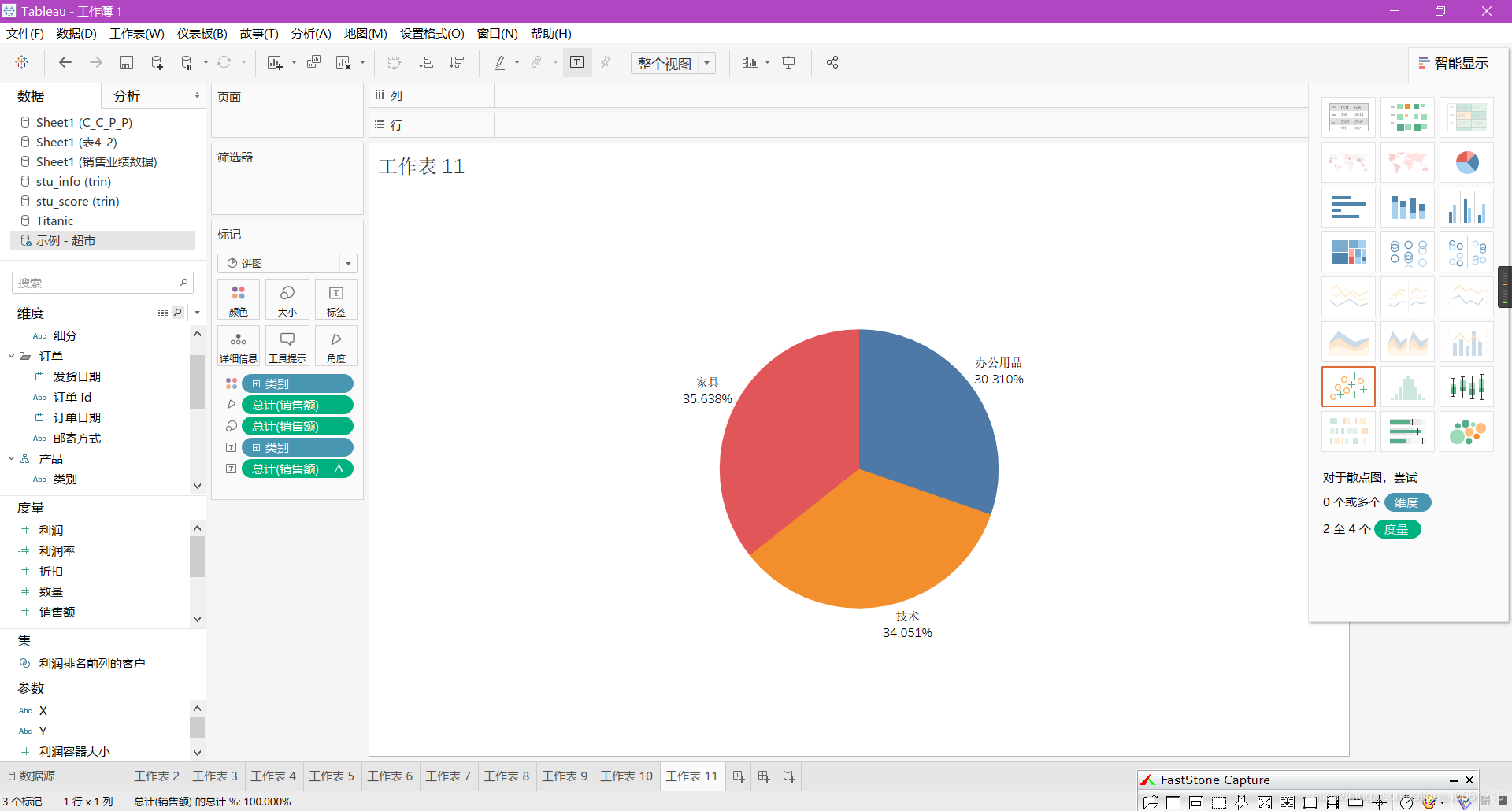

4）更改标签格式。单击标签“总计（销售额）”右侧的三角按钮，选择“快速表计算”中的“总额百分比”选项，得到不同类别销售额占比的饼图

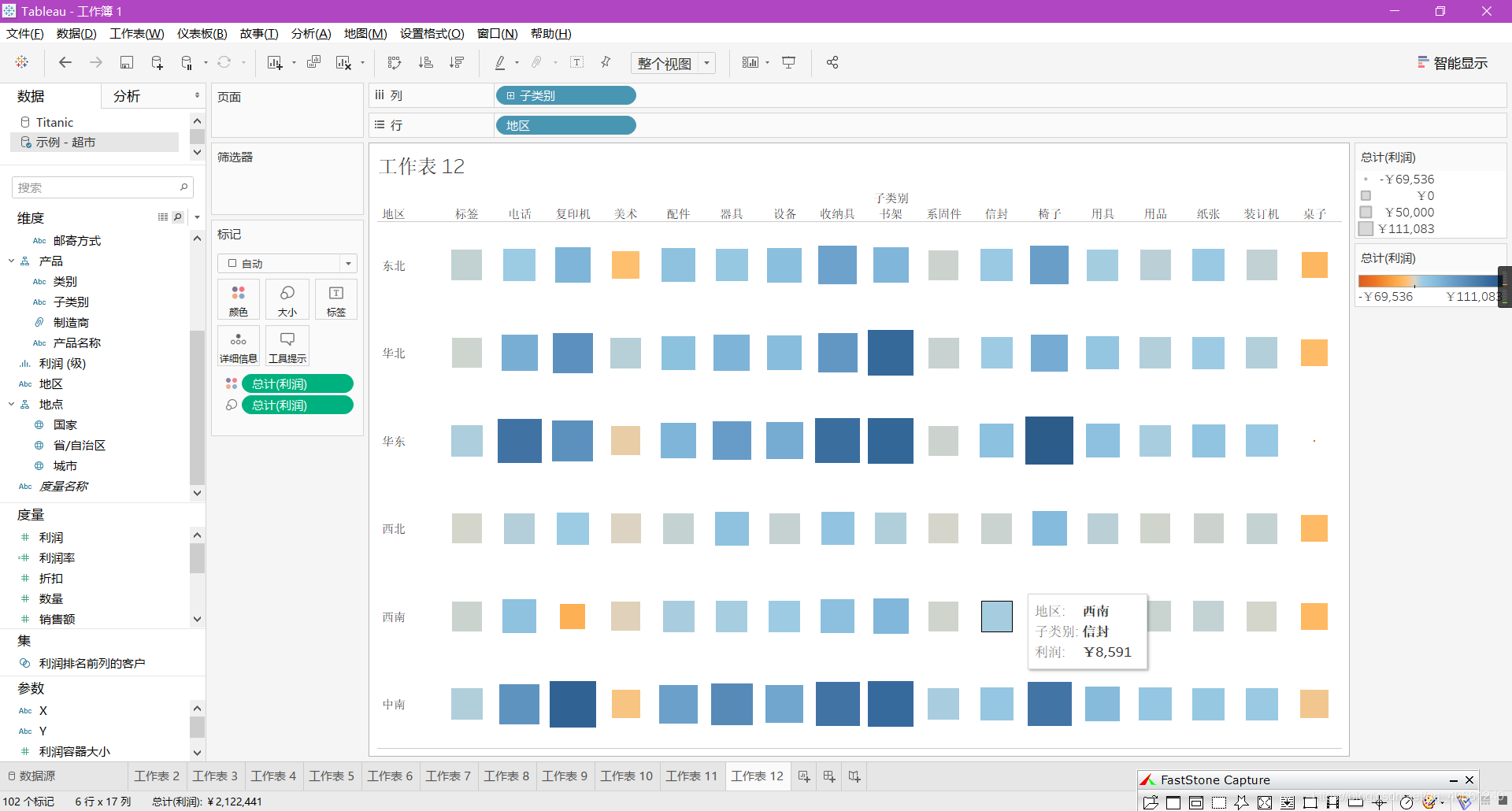

10.热图

热土可以通过方块的大小和颜色的深浅来直观地比较不同数据之间的差异。绘制不同地区不同类别销售额和利润的热图如下：
1）将“子类别”字段拖到“列”功能区，将“地区”字段拖到“行”功能区，将“销售额”字段拖到值区域
2）单击工具栏中的“智能显示”，图表类型选择热图
3）将“利润”字段拖到“标记”卡下的“颜色上”，得到不同地区不同子类别销售和利润的热图。
通过此图可以看出，地区中华东，中南的销售额比较高，子类别中，桌子的利润比较低

11.盒须图

盒须图又称箱型图，它包含一组数据的最大值、最小值、平均值、中位数和两个四分位数。箱型图的最大的优点就是不受异常值的影响（异常值也称为离群值），他能以相对稳定的方式描述数据的离散分布情况，方便观察者快速分析数据。
1）将“类别”、“子类别”字段分别拖到“列”功能区
2）讲“利润”字段拖到“行”功能区，自动生成聚合指标“总计（利润）”
3）单击工具栏中的“智能显示”，图表类型选择“盒须图”，此时“子类别”字段被重新分配到“标记”卡
4）讲“子类别”字段从“标记”卡拖回“列”功能区，拖到“类别”字段的右侧
5）依次单击菜单“分析|局和度量”，进行数据解聚，因为当前“利润”字段处于聚合状态。

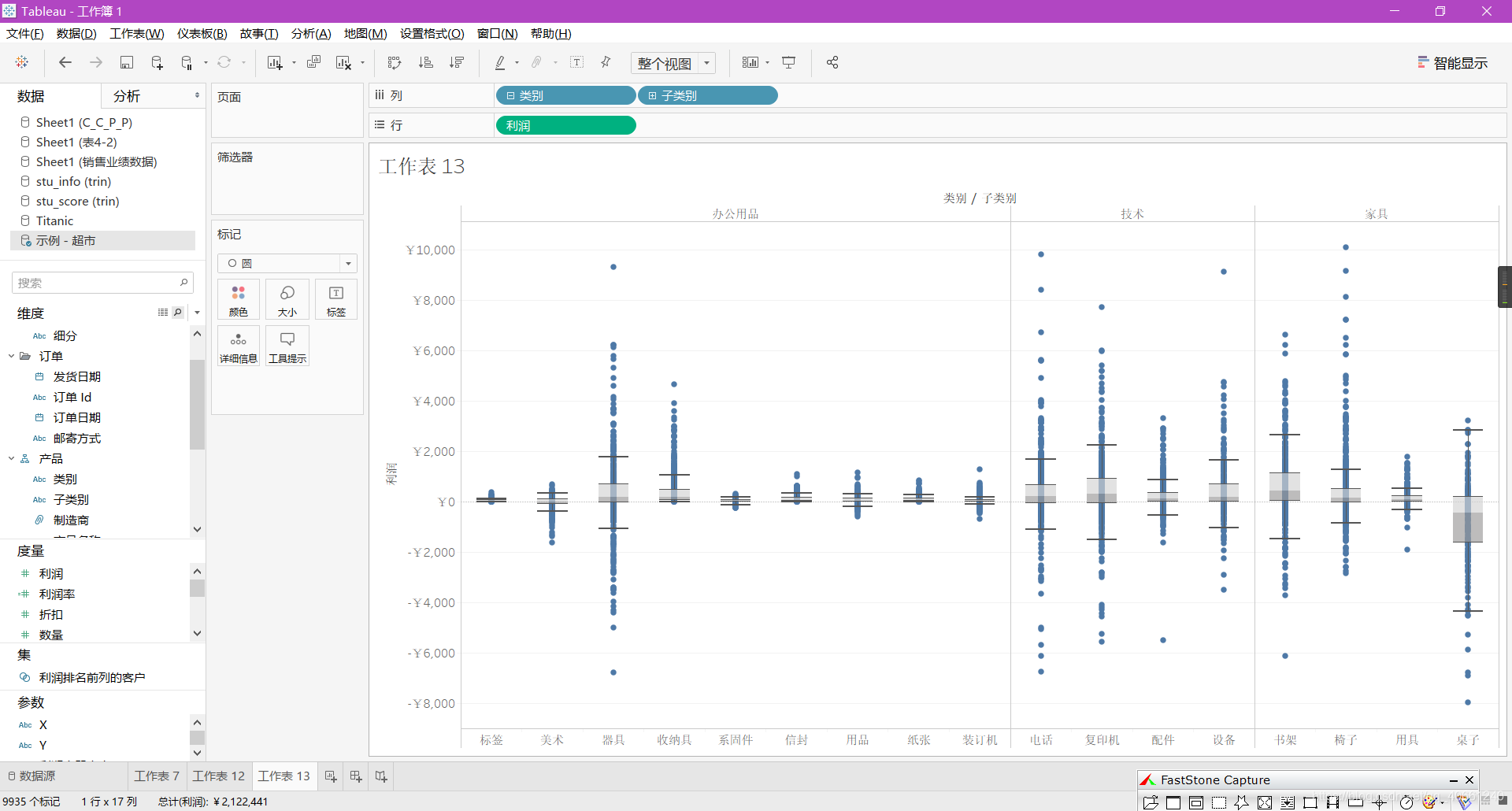

最终得到不同类别中子类别的利润分布盒须图

12.双轴图

双轴图也叫组合图，比较适合多个度量同时绘制在一个图形中的场景。
将量级差距很大的指标放在同一个坐标轴，灰度数据较小的指标差生影响，用户基本观察不到较小的那一组数据。因此，可以采用组合图将量级不同的指标分别对应两个不同的坐标轴进行展示。
下面绘制不同类别的销售额和数量对应的双轴图
1）将“类别”字段拖到“列”功能区
2）将“销售额”“数量”字段分别拖到“行”功能区，此时“标记”卡下出现“全部”“总计（销售额）”“总计（数量）”三个功能卡项
3）单击“行”功能区的“总计（数量）”右侧下拉箭头，在下拉菜单中单击“双轴”选项，将两个表合在一起
4）单击“总计（销售额）”功能卡，将“自动”选项更改为“条形图”
5）单击“总计（数量）”功能卡，讲“自动”选项改为“线”，得到不同类别的销售额和数量对应的双轴图

可以看出，办公用品的销售数量高、销售额低，家具的销售数量较低、销售额高。

3.动态图表

动态图标是指图标可以进行动态展示，通过单击“播放”按钮
以“示例—超市”数据集为例，分析销售额随时间变化的走势，讲【3.折线图】修改为动态图标：
1）将“订单日期”字段拖到“列”功能区，单击“+”符号展开到季度维度，讲“销售额”字段拖到“行”功能区，然后单击工具栏中的“智能显示”图标类型选择“线（连续）”。按住Crtl键，将“季度（订单日期）”拖到“页面”，就会在右侧出现播放设置画面。播放界面中，区域1是播放到当前的季度，区域2是播放/暂停键，区域3是设置播放速度，区域4是设置历史记录如何显示。

2）将“标记”卡下的“自动”更改为“圆”，然后单击“显示历史记录”，右侧的下拉三角按钮，“标记以显示以下内容的历史记录”设置为“全部”，“长度”设置为“全部”，“显示”设置为“轨迹”，“格式”可以按照需求进行调整

3）单击“播放”按钮，销售额会随着时间发生变化
https://live.csdn.net/v/159421

此外，还可以在动态图上再添加一个维度，这样可以从两个维度来分析数据的走势及两者之间的变化关系,如下：
1）以时间字段（季度）为横轴，销售额为纵轴绘制动态折线图
2）讲“利润”字段拖到“标记”卡下的“大小”，然后单击“显示历史记录”右侧的下拉三角按钮，“显示”设置为“两者”，得到销售额与利润随时间变化的动态图表
https://live.csdn.net/v/159424

14.参数图表

参数图表指的是使用参数控件来控制图表的变化。
以“示例—超市”数据集为例，绘制利润排名TopN的制造商的利润占总利润的比例，这里的N就是参数。
#本案例主要使用参数与集的功能实习爱你反应利润排名前N名（N为10）制造商利润之

15.漏斗图

漏斗图可以用来对业务中的各个流程环节数据进行统计，从而计算出不同步骤的转化率，以此来定位出现问题的环节

例：某电商平台进行了一次促销活动，记录了不同流程环节的参与人数，并计算出了每个环节的转化率指标，为了分析此次活动的用户在哪个环节流失的比较多，尅通过漏斗图图进行数据的可视化分析：

字段说明：
levelname:活动不同流程环节名称
uv%:转化率指标
uv:参与人数

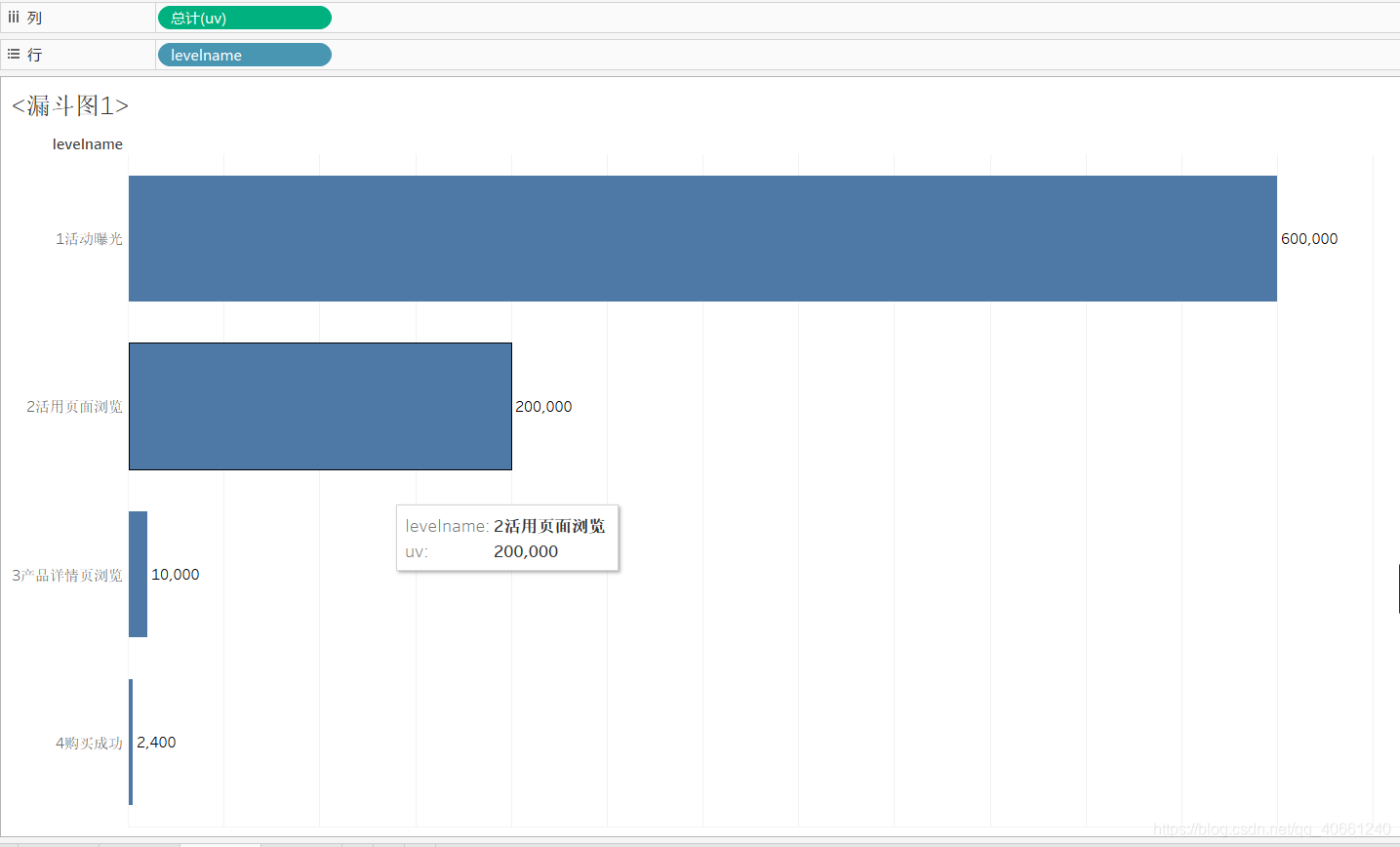

（1）漏斗图1
1）将“levelname”字段拖到“行”功能区，“uv”字段拖到“列”功能区
2）将“uv”字段拖到“标记”卡下的“标签”上
3）修改图表名称
4）单击“列”功能区中的“总计（uv）”的下拉按钮，在弹出的下拉菜单里将“显示标题”的“勾选取消”，生成如图

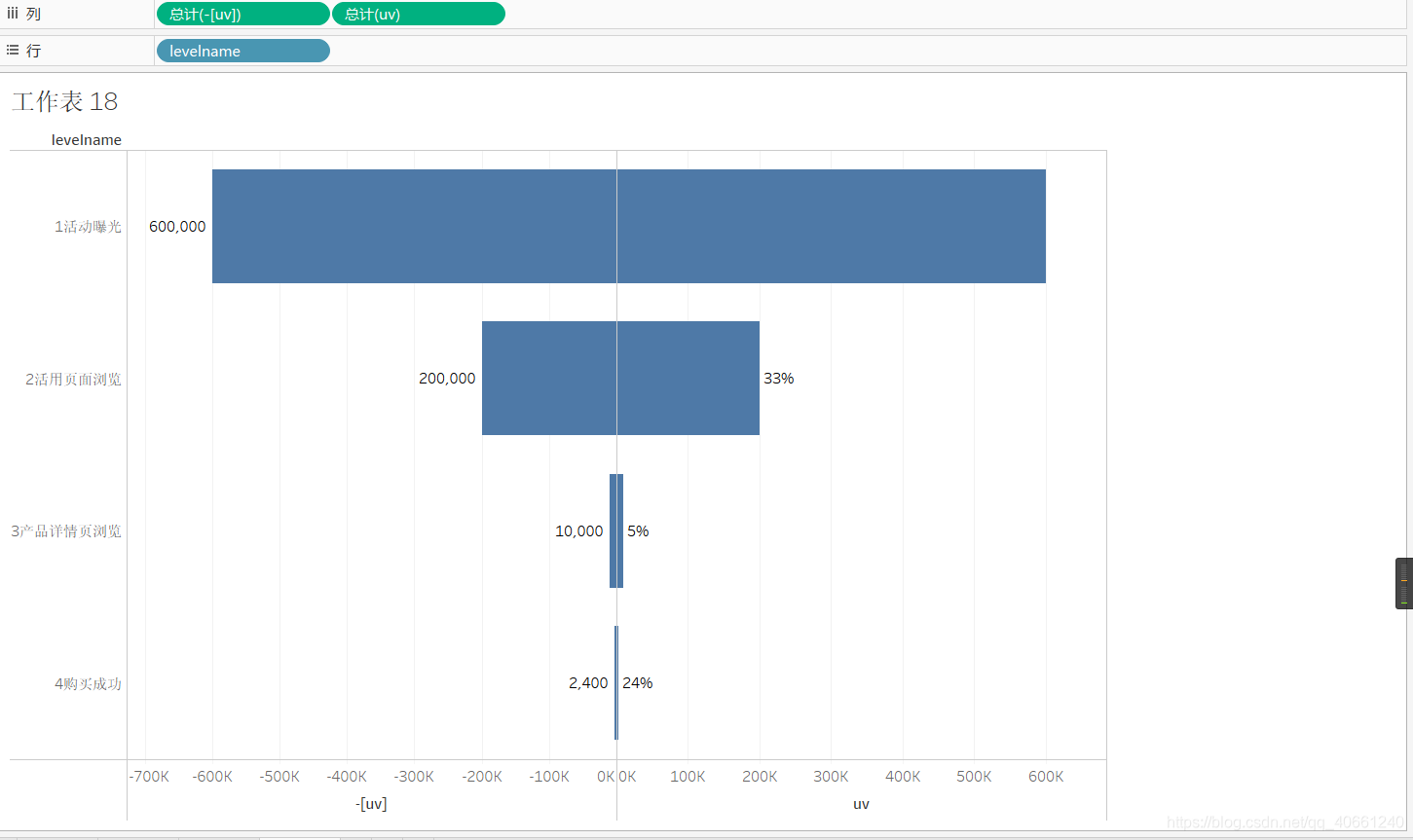

（2）漏斗图2

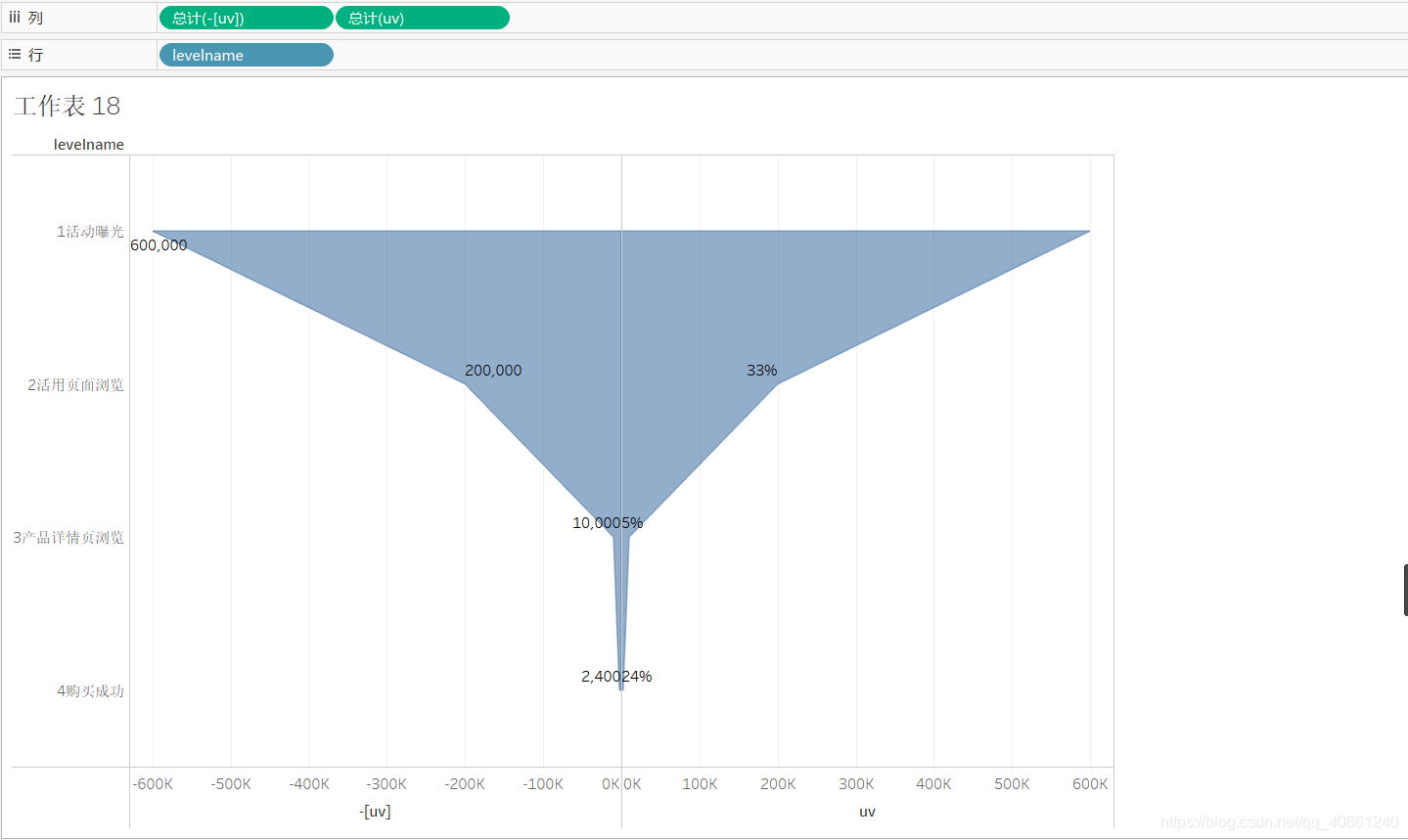

（3）漏斗图3
将（2）中的“全部”选项卡下的“自动”改为“区域”即可

更改对齐方式后的比较美观：

从漏斗图中可以看出，步骤1到步骤2的用户流失较多（40万）。此外，从步骤2到步骤3的转化率比较低，仅有5%的转换率。

仪表盘的制作与发布

仪表盘的制作

仪表盘是将多个工作表的可视化图表放在相同页面一起展示，可以从多个维度对业务数据进行可视化分析，从中发现业务问题，进行业务决策分析

基于“示例-超市”数据集制作的名称为“客户”的仪表盘，主要用来对客户的销售额和利润进行详细分析。该仪表盘包含了2013年—2016年的不同地区的客户数量、不同地区的销售额。不同地区的订单数量、不同地区的每名客户销售额、不同地区的利润及利润率、客户销售额和利润的散点图、客户销售额从高到低排序的条形图。此外，还增加了订单日期、类别和细分的筛选控件，方便用户从不同的维度进行对比分析。
步骤如下：
1）仪表板的创建。
