第十八课（2）触摸屏原理与接口

一、触摸屏原理

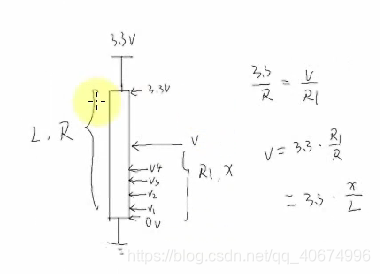

从欧姆定律间接得到x坐标：

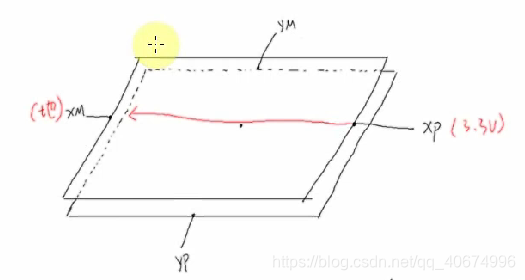

触摸屏是由两层膜组成的。当点击触摸屏，两张膜就粘在一起，怎么得到触点的x坐标和y坐标呢？

m表示负极（negtive 这里的m应该是n的意思），p表示正极（positive）

• 如何测量X坐标：
  Xp接3.3V ，Xm接地，电流导通；Yp，Ym不接电源。
  这时，Yp就像探针一样，得出电压值，越靠近Xm则电压越小，然后根据欧姆定律得出X坐标。
• 如何测量Y坐标：
  Yp接3.3V ，Ym接地，电流导通；Xp，Xm不接电源。
  这时，Xp就像探针一样，得出电压值，越靠近Ym则电压越小，然后根据欧姆定律得出Y坐标。
  注意：这里的xy坐标为电压值不是屏幕的xy坐标

触摸屏使用流程：

• 按下触摸屏，产生触摸中断

• 在触摸中断程序中，启动ADC(目的：获得x，y坐标)

• ADC完成，产生ADC中断

• 在ADC中断程序中，读取x，y坐标
  注意：两个中断是不同的中断程序

  因为触摸屏需要长按或者滑动，那么肯定不止一次触摸中断
  所以需要：

• 启动定时器

• 定时器中断发生，判断触摸屏仍被按下那么从启动ADC开始循环流程，直到松开触摸屏

• 松开触摸屏，清除中断，结束流程

二、S3C2440触摸屏接口

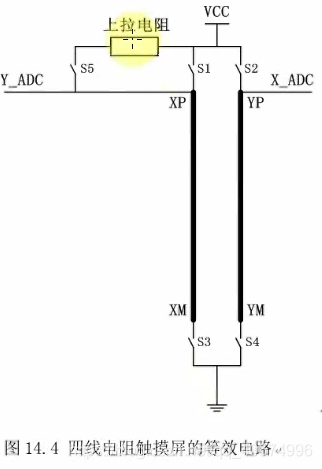

从分析等效电路 从而使用寄存器控制触摸屏的实现。

按下触摸屏就能产生中断，说明是有引脚的高低电平变化来提示说有中断了。

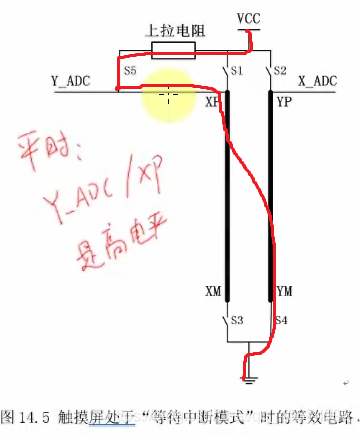

所以等待中断模式的电路就是，平时YDC/XP/XM为高点平。当触摸屏按下（即图中画红线的电路），则YDC/XP/XM为低点平，说明触摸屏被按下。

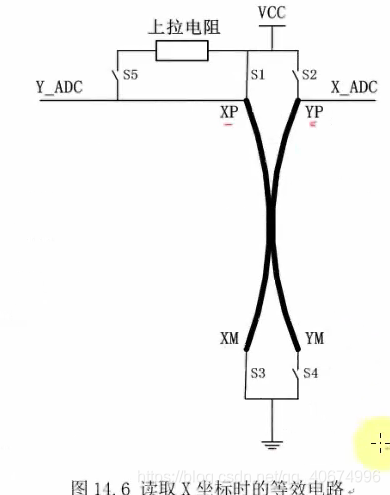

S1，S3闭合，XP和XM导通，此时YP作为探针，读取X坐标。

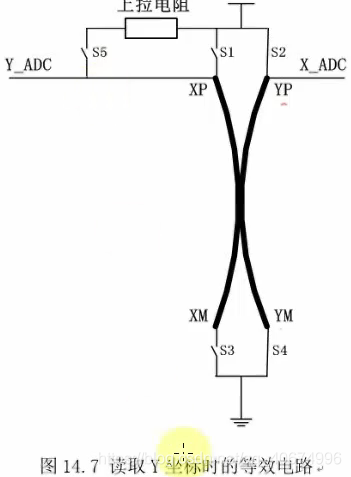

S2、S4闭合，YP和YM导通，此时XP作为探针，读取Y坐标。

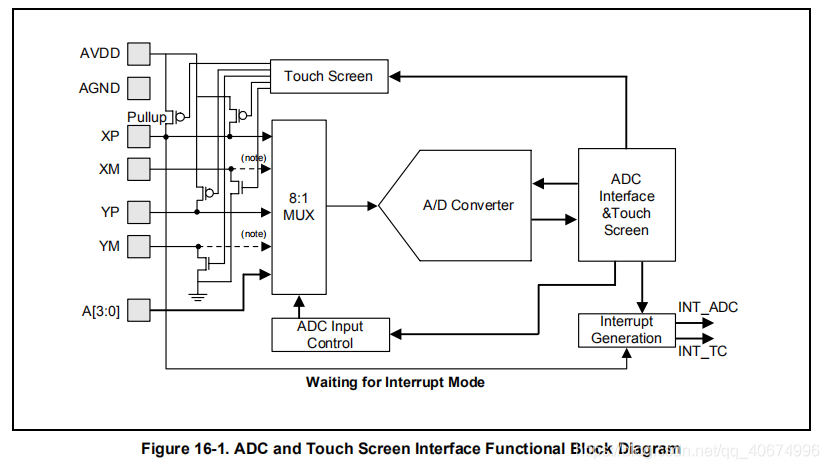

因此根据S3C2440芯片手册上的ADC电路图，我们可以知道，需要测量XP、XM、YP、YM引脚的电压：

触摸屏的四种接口模式：
1、正常模式 读取AIN0-AIN2其中的一个引脚，然后通过ADCCON初始化，通过ADCDAT0获取数据。
2、分别取获取x y坐标 保存在data0 data1 因此会产生两次ADC中断
3、自动获取x y坐标 保存在data0 data1 产生一次ADC中断
4、等待中断模式（按下是低电平 松开是高电平）

ADC TOUCH SCREEN CONTROL REGISTER (ADCTSC)使用这个寄存器设置S1-S5从而控制触摸屏。

三、中断

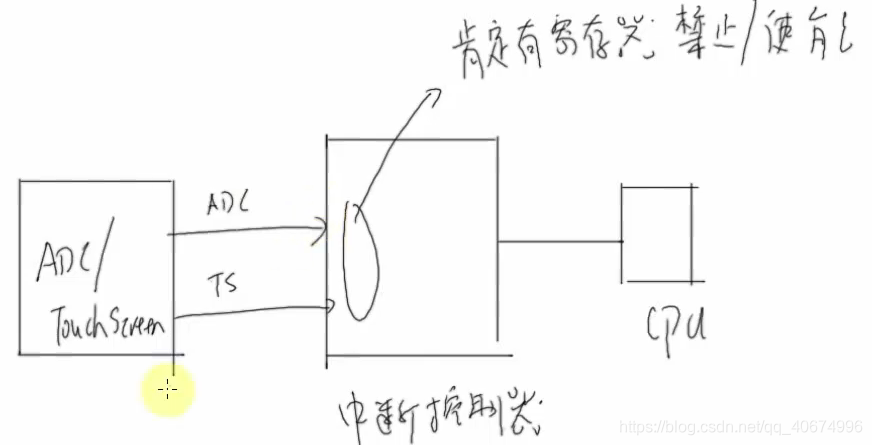

我们可以看到芯片手册的第十六章里并没有ADC中断和触摸屏中断的使能的寄存器，所以我们去中断那一章找一找是怎么控制这两个中断的。

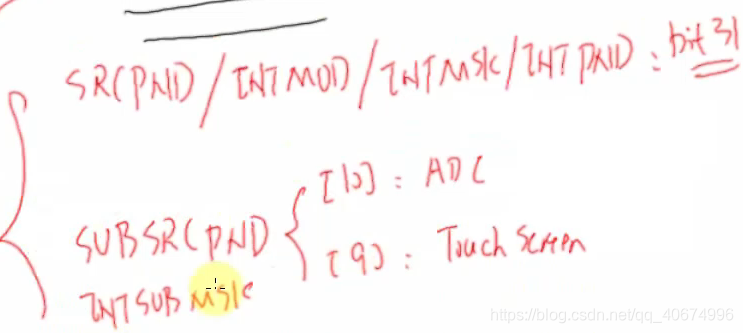

根据芯片手册中断那一章，总结出以下中断控制器来控制触摸屏和AD中断：

中断流程：
SUBSRCPND读状态，读ADC和触摸屏中断状态；然后合并一起。
