液晶屏基本接口类型定义详解

本文首发于微信公众号：有屏网
微信号：modulegoo
转载请注明出处
原创不易，觉得有用的话，请多转发点赞支持！

我们将常见的液晶显示屏（LCD）按尺寸进行简单分类：7寸以下为小尺寸，7寸-10.1寸为数码类中尺寸，11.6寸-17.3寸为NB类笔电尺寸，超过17.3寸一般叫TV。常见的接口定义类型为：MCU 、SPI 、QSPI、SPI RGB、SPI LVDS、RGB、LVDS、MIPI、EDP等类型。

一、不同尺寸液晶屏常见接口类型

1、0.96寸-7寸尺寸常见的接口定义类型为：MCU、SPI、QSPI、SPI RGB、SPI LVDS、RGB、LVDS、MIPI

这类尺寸常见的分辨率为：128×128（MCU）、CGA 320×200（16:10）、QVGA 320×240（4:3）、WQVGA 480×272（16:9）、WVGA 800×480（16:9）、SVGA 800×600（4:3）、VGA/MCGA 640×480（4:3）、XGA 1024×768（4:3）、WSGA 1024×600（16:9）、720P 720×1280等。

2、7寸-10.1寸常见的接口定义类型为：RGB 、LVDS 、MIPI

一般这类尺寸的横屏类的显示屏接口多为RGB和LVDS

3、11.6寸-17.3寸常见的接口定义类型为：EDP

这类屏通常用于笔记本电脑等设备。

二、各类接口类型定义详解

1、MCU接口

MCU接口显示屏一般接MCU(MPU)接口‌。具体来说：

MCU接口，也称为MPU接口，主要用于单片机控制领域，常用于中低端手机和手表等电子产品中。MCU接口的本质是由英特尔(Intel)提出的8080总线标准，因此在很多文档中用I80来指MCU-LCD屏。MCU接口模式在小尺寸屏幕上比较多见，如2.0寸、2.31寸、2.4寸、2.8寸等。MCU接口需要的信号包括WR（写信号）、RD（读信号）、RS（寄存器选择信号）、RESET（复位信号）和CS（片选信号）等。连线则分为数据线、CS/、RS、RD/、WR/等。MCU接口的优点是控制简单方便，无需时钟和同步信号，但缺点是要耗费GRAM，因此难以做到大屏（3.8寸以上）‌。

此外，MCU接口一般使用GD32的EXMC（STM32中FSMC）来驱动显示屏，且分为8080模式和6800模式，这两者之间主要是时序的区别，数据位传输有8位、9位、16位、18位、24位等。

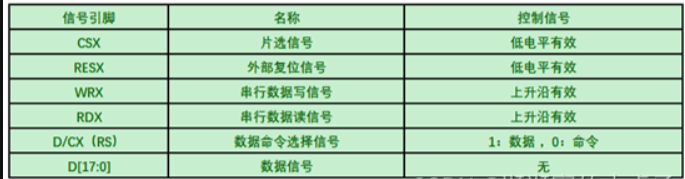

MCU一般含以下信号：

如主板只有这些信号，则只能使用MCU接口的显示屏。

2、SPI接口

‌SPI显示屏接口主要包括以下几个关键信号线‌：
