机器视觉——光源选型

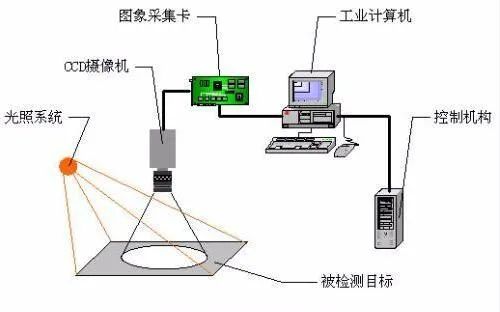

​        一套视觉检测系统主要包括图像采集模块和图像处理模块，而图像采集模块主要由工业相机、镜头以及光源组成。

    图像是机器视觉处理问题的核心，光源是决定图像质量的重要因素。

机器视觉中的光源的作用主要有：

• 照亮目标，提高亮度；

• 形成有利于图像处理的成像效果，降低视觉检测系统的复杂度及对 图像处理算法的难度；

• 克服环境光的干扰，保证图像稳定性；

• 用作测量的工具或参照物。

一、光源颜色

1.1 颜色的作用

    在工业实际运用中，由于不同工件和材料对不同光源颜色吸收程度是不一样的，要达到的效果不同，检测的项目不同对光源颜色的需求也是不一样的，所以选择一个正确的光源很重要。

1.2 光的颜色

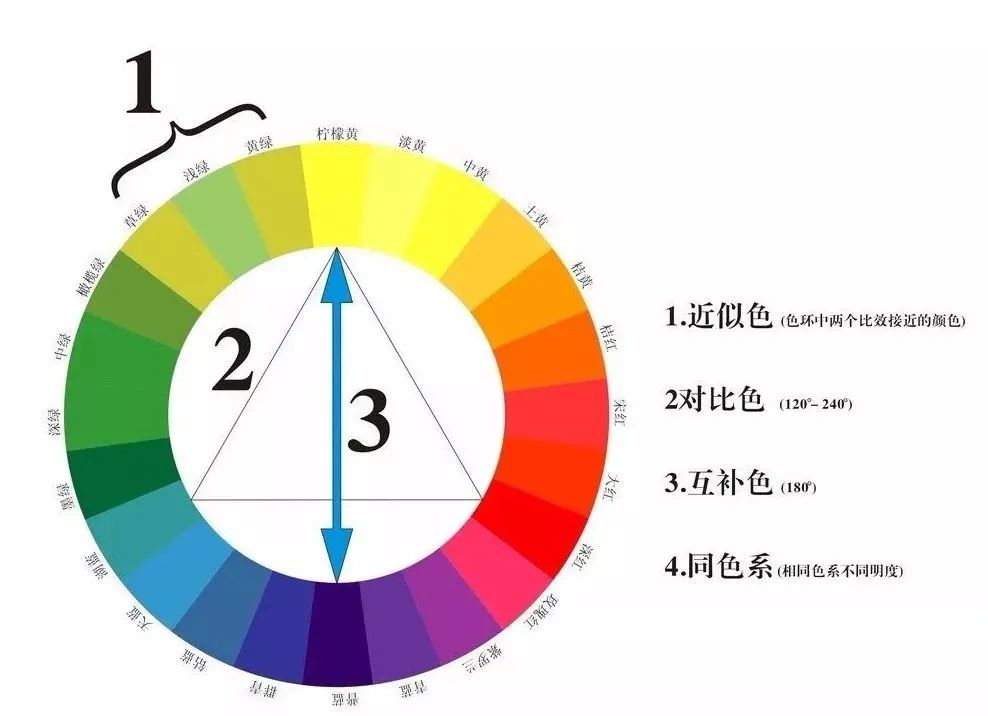

    能匹配出所有颜色的三种颜色称为三原色。RGB又称色光三原色（加色法原理），即红（Red）、绿（Green）、蓝（Blue）。

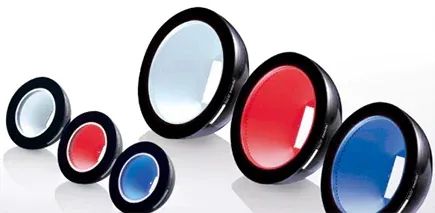

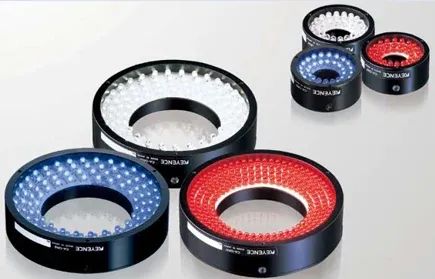

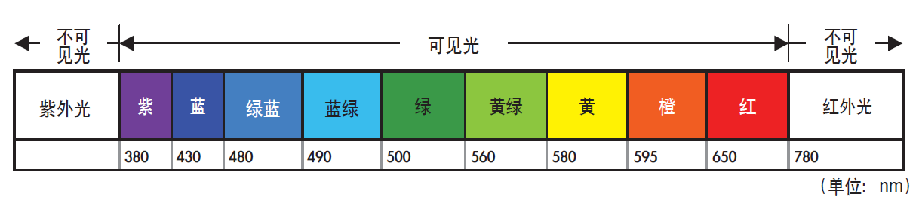

    不同波长的光线呈现不同的颜色。波长决定特定颜色的特征。不同颜色光源的特点如下：

颜色类型	特点
白色光源	白色光源通常用色温来界定,色温高的颜色偏蓝色(冷色，色温>5000K)，色温低的颜色偏红(暖色，色温<3300K)，界于3300与5000K之间称之为中间色，白色光源适用性广，亮度高，特别是拍摄彩色图像时使用更多。
蓝色光源	波长范围在430-480之间，广泛用于金属材质的产品，如钢轨，冷轧带钢，船舶加工件、手机外壳等。
红色光源	红色光源的波长通常在600-720之间，其波长比较长，可以透过一些比较暗的物体，例如底材黑色的透明软板孔位定位、绿色线路板线路线路检测，透光膜厚度检测等，采用红色光源更能提高对比度。
