在 VSCode 中使用 PlantUML

最近，因为工作需要绘制一些逻辑图，我自己现在使用的是 PlantUML 或者 mermaid，相比之下前者更加强大。不过它的环境也麻烦一些，mermaid 在一些软件上已经内置了。但是 PlantUML 一般需要自己本地安装或者使用远程服务器（但是网络不是很方便，而且每次想要看都必须使用远程服务器，这点更加不方便了）。所以，在本地配置一个环境是很有必要的了。如果本地有 Java 的环境，那么可以下载 PlantUML 的 jar 包，不过我现在换了电脑，也不再使用 Java 了，所以我已经没有 Java 的环境了。所以我采用了 Docker 镜像的方式，因为我的电脑安装了 Docker Desktop。

拉取镜像并启动服务

Docker 镜像的方法最大的好处就是便捷了，基本上只需要一条命令就能启动一个服务了。

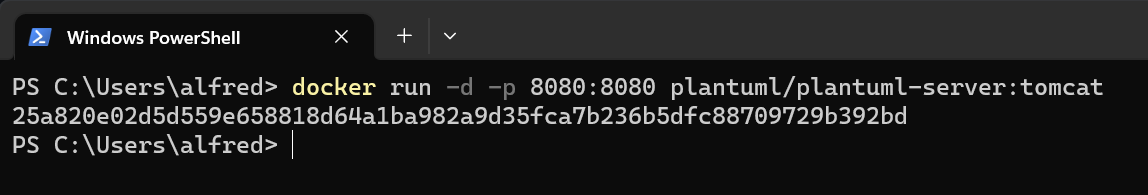

docker run -d -p 8080:8080 plantuml/plantuml-server:tomcat

因为我已经下载过了，所以直接就启动了。如果本地没有镜像，会先去 DockerHub 拉取，拉取速度取决于你的网络速度！

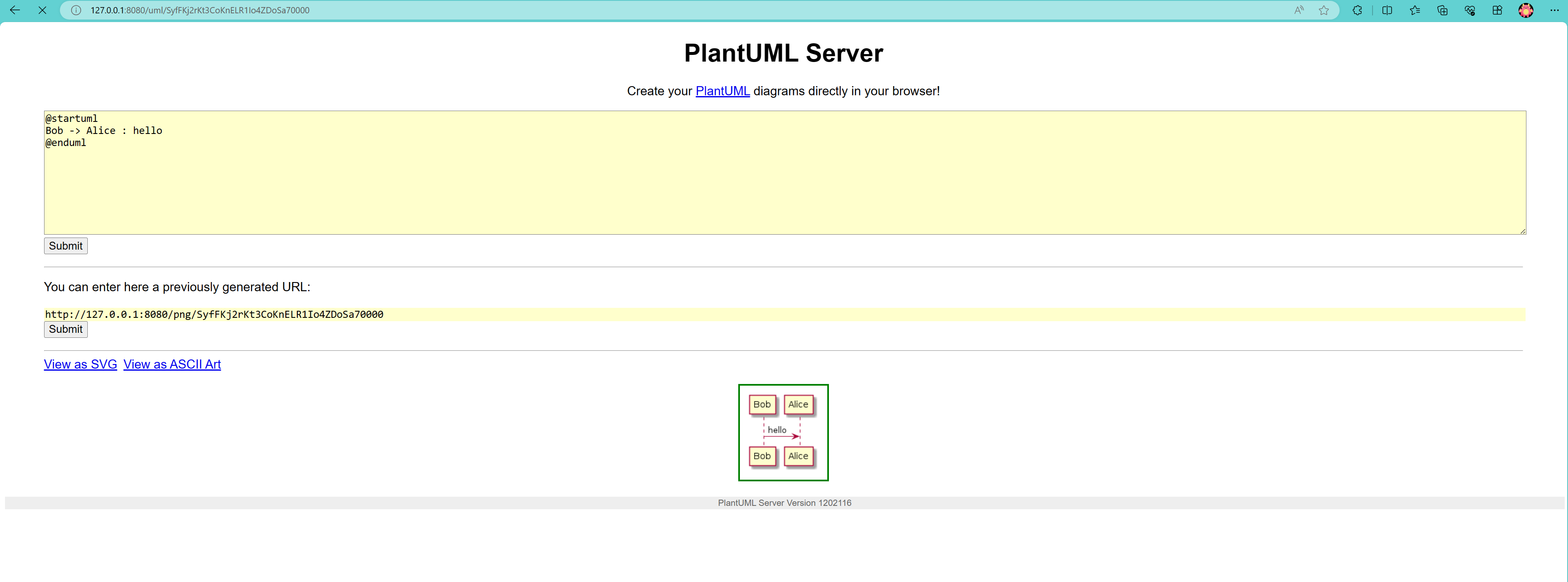

直接访问本机的 8080 端口，看见这个网页即表示服务启动成功了。如果遇到端口冲突的问题，在启动镜像的命令那里，换一个映射端口即可。

安装 PlantUML 插件

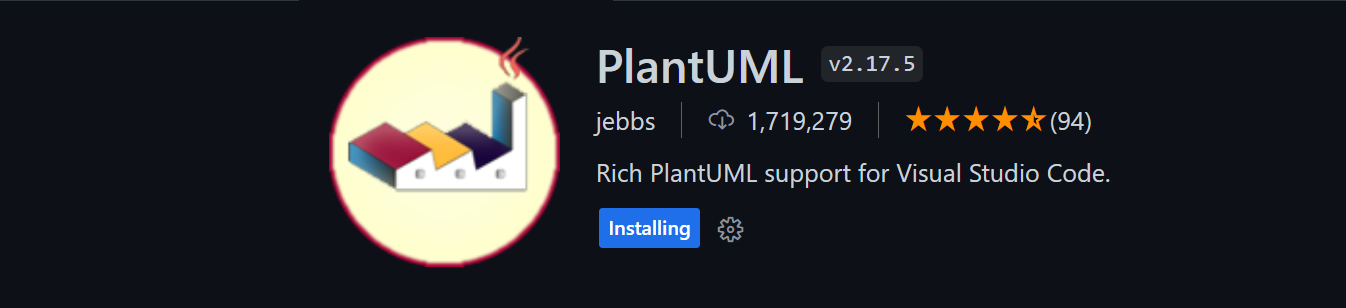

在 VSCode 中使用 PlantUML 需要使用它的插件，这就是 VSCode 的好处，基本上没有什么需求是一个插件解决不了的，哈哈。

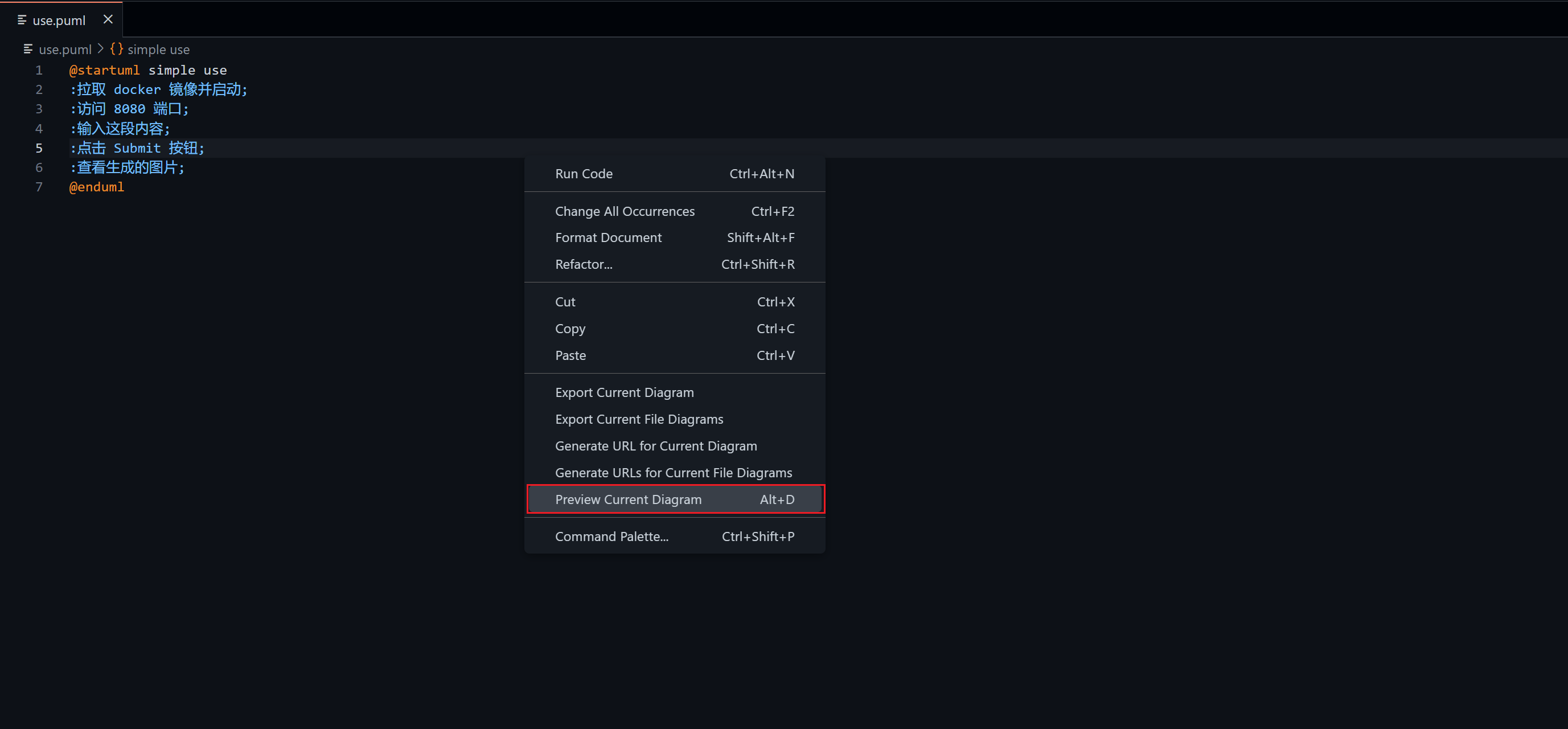

新建一个 .puml 后缀的文件，然后输入下面的内容。鼠标右键选择预览或者快捷键 Ctrl+D 即可查看。

但是其实，你什么也看不到，因为这个插件本身并不知道你的服务器在哪？插件本身是不提供渲染功能的，它只是一个更好使用 PlantUML 的工具。所以我们接下来要配置一下，让它直到怎么本地服务器的位置。它是支持使用 PlantUML 的远程服务来渲染的，不过那样不就是回到了开头了吗？所以在这里不考虑。

注意，虽然我们的 Docker 镜像是本地运行的，但是这里其实并不是本地的模式，算是远程的模式，交互走的是网络。

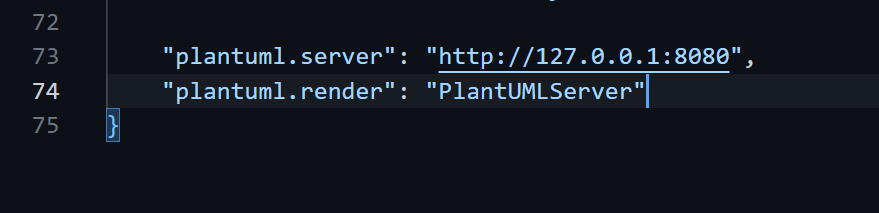

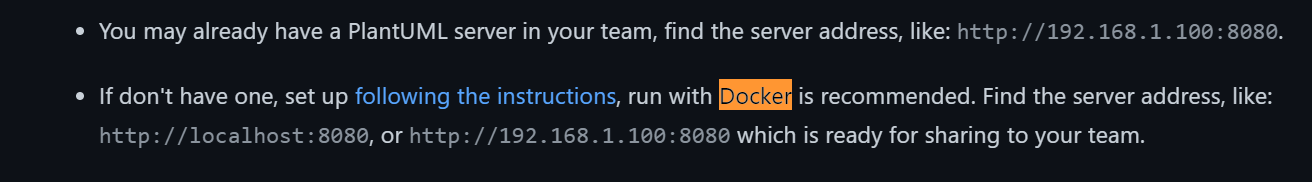

按照插件介绍说的，在 settings.json 中，增加下面两条配置即可：

注意：这里的 server 配置 URL，需要指定协议，直接启动就是 http，不然它会有一个警告。在预览左上角有一个红色的感叹号警告你。

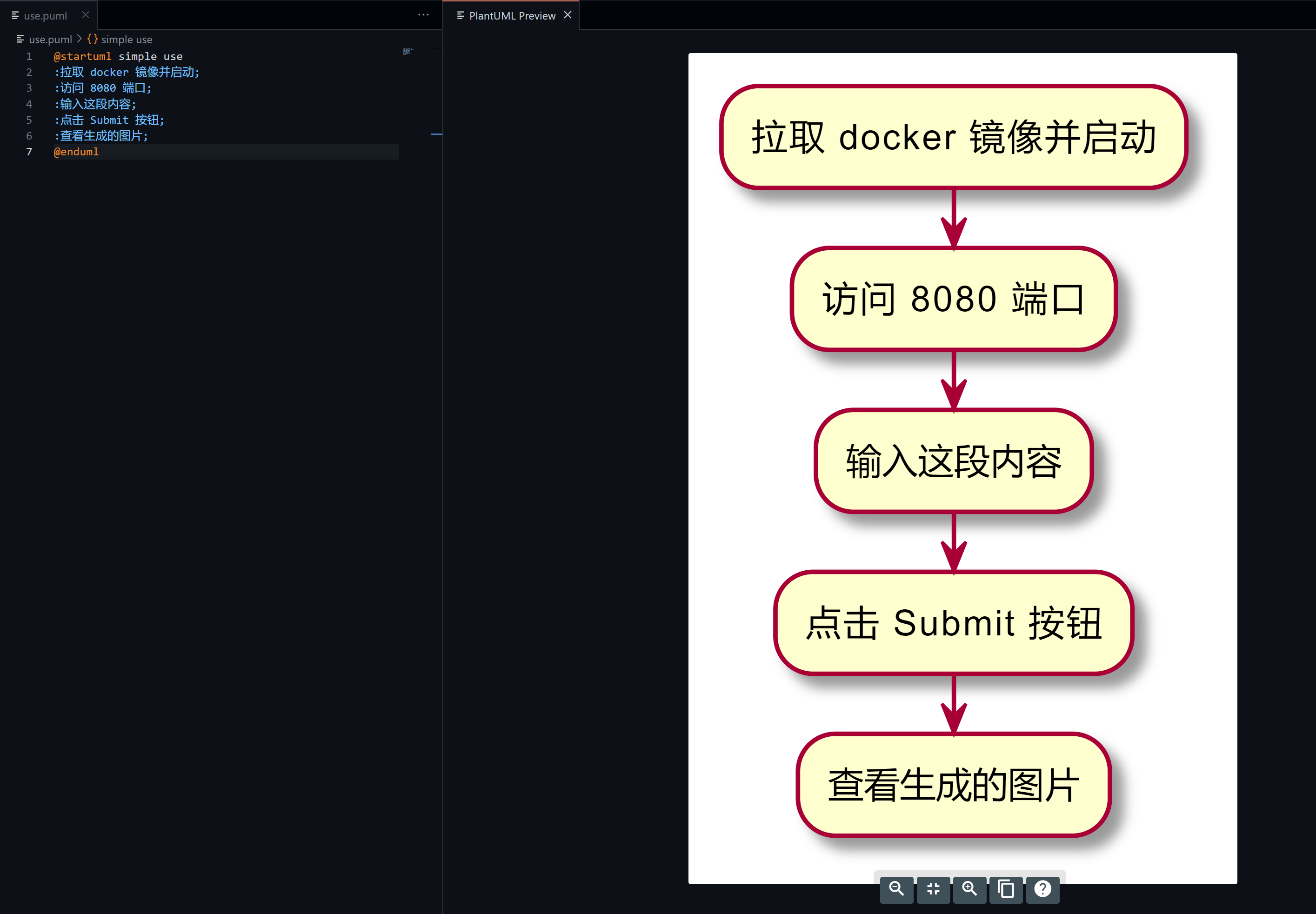

再次尝试预览图片：

好了，现在你就可以愉快的在 VSCode 中享受编辑和预览的方便快捷了。不过这还是不够，因为通常我们并不是单独的一张图片，而是一整个文档中嵌入图片，所以接下来尝试让它在 markdown 文件中预览。

安装 markdown 插件

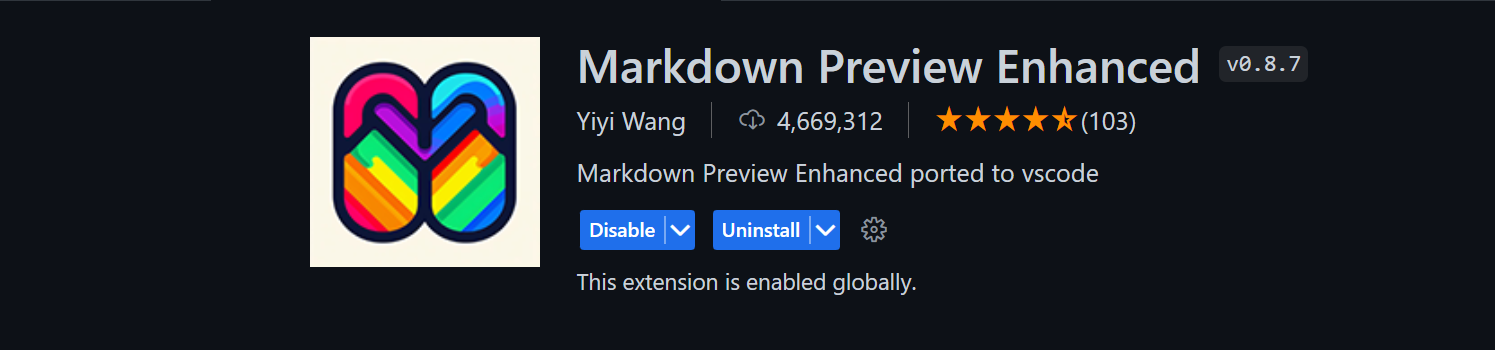

这里我使用这个 markdown 插件，因为它是支持渲染 plantuml 的，并且它的下载量比较高，社区活跃，开源社区随大流总不会有错的。

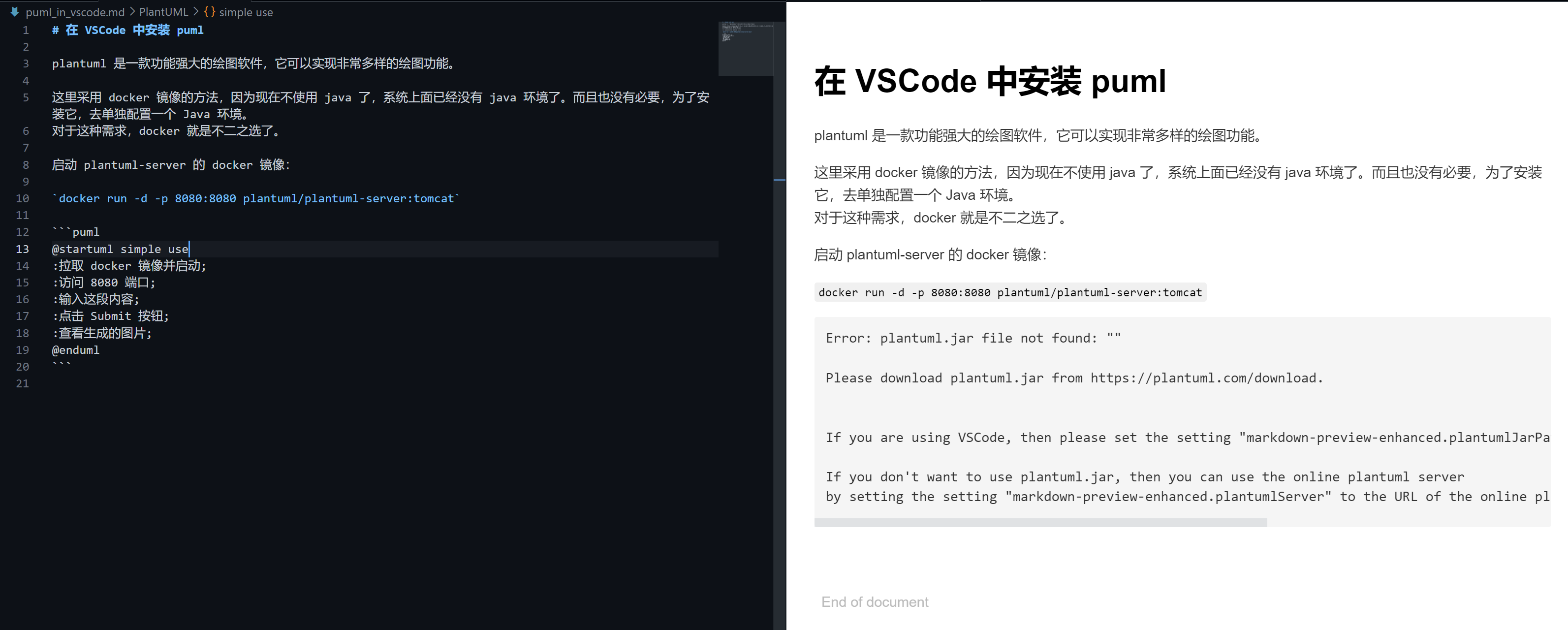

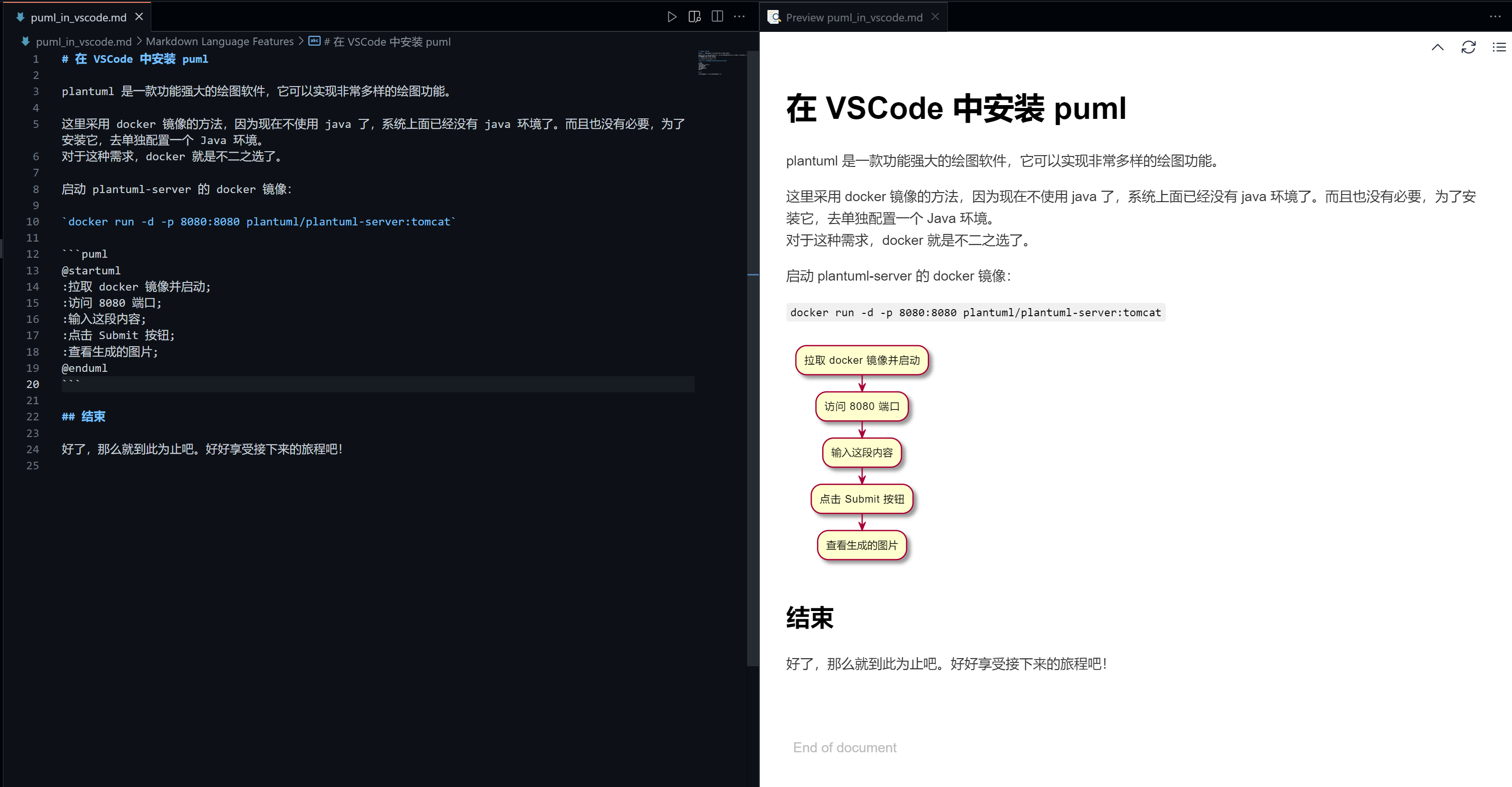

插件安装完成后，就可以使用了。先随便写一篇 markdown 文档，把刚才我们的图片绘制语句粘贴进去，然后点击预览。不过可惜呀，好事多磨，总是不能一次就成功，哈哈。不过，它做的还是蛮人性化的，至少给了错误提示，不至于让我们抓瞎。

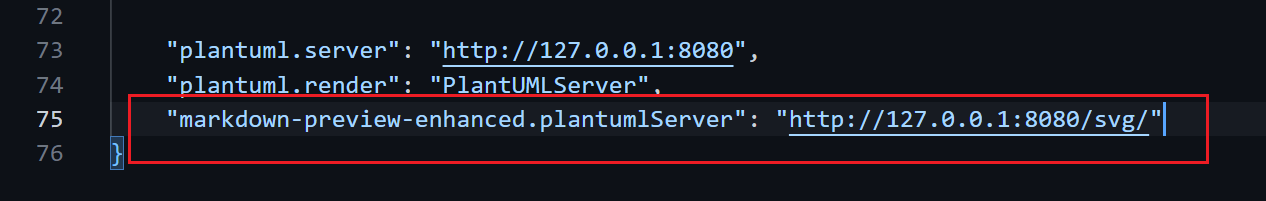

按照它的错误提示，按部就班就可解决问题了，这里是需要我们配置服务器的地址。

注意：PlantUML 支持 png svg txt 这几种形式展示，不过这个插件似乎只支持 svg，其它两个测试它也是把结果当成 svg 来渲染，所以是不行的。

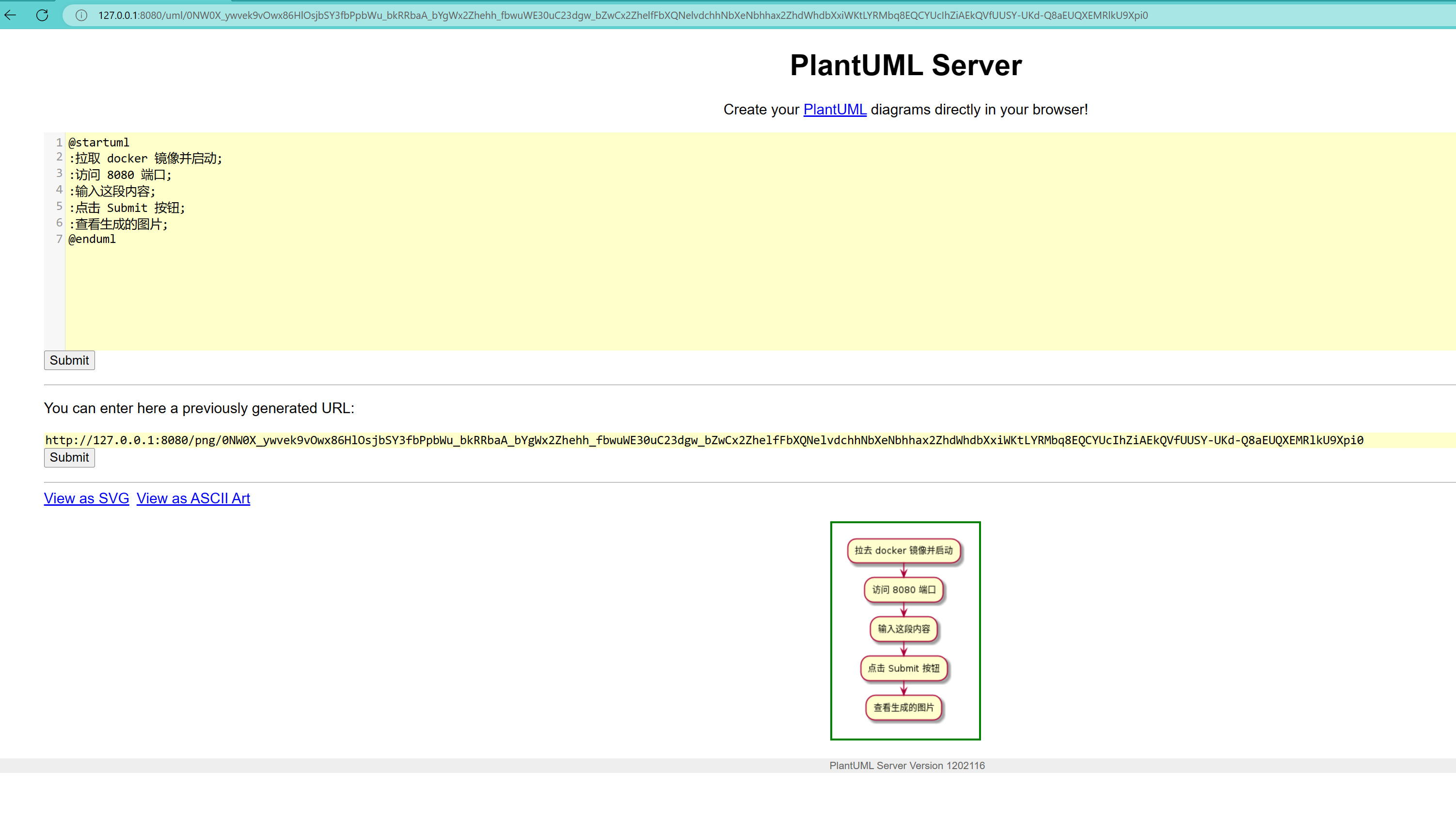

不过这个玩意似乎还是有问题，它居然把 plantuml 服务器的欢迎页给展示出来了，可是我要这个也没有用呀。

不过重启之后，它就正常了。看来以后修改了配置，VSCode 需要重启一下或者 Reload Window。

说明

最后这一步的过程有点曲折，刚开始把它那个页面整出来了，我不知道哪里出现了问题（我甚至安装了一个 Fiddler 准备看一看，不过我其实也不确定能看出来什么，哈哈。）。在网上看了几个问题，并且看了官方的 issue，有一个类似的，但是仔细看和我这里的问题也不一样。没想到重启之后就好了，可能配置没有更新吧。如果是本地安装 PlantUML 的方式，可能就会好一点。不过我还是更喜欢 Docker 的方式了，用得时候启动一个镜像即可，不必再去配置复杂的环境了。
