主要参考资料
CYUSB306X: https://www.infineon.com/dgdl/Infineon-CYUSB306X_EZ-USB_TM_CX3_MIPI_CSI-2_to_SuperSpeed_USB_bridge_controller-DataSheet-v17_00-EN.pdf?fileId=8ac78c8c7d0d8da4017d0ecbbb354559
CYUSB306X开源链接: https://hackaday.io/project/173303-a-csi-to-usb-converter

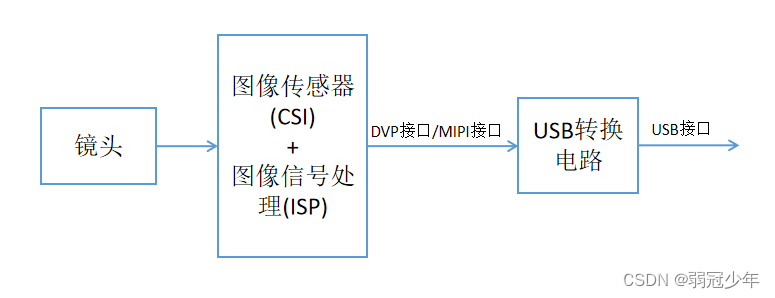

总体框架

在这里插入图片描述

一款常见的摄像头模组

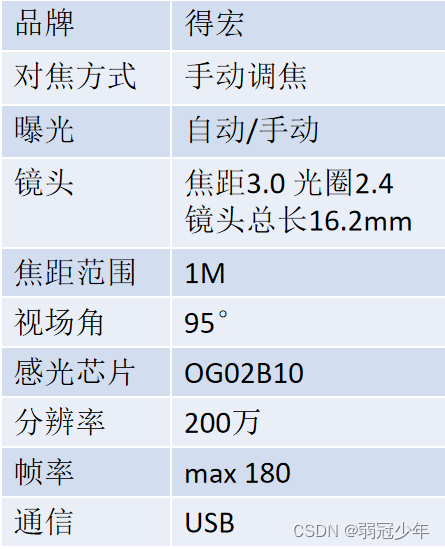

下面是一款常见的200万像素摄像头模组。
在这里插入图片描述

在这里插入图片描述

图像传感器（CSI）

OMNIVISION （豪威）的OG02B1B（单色）和 OG02B10（彩色）是全局快门图像传感器,采用 1/2.9 英寸光学格式，使用先进的 3 x 3 微米OmniPixel3-GS 像素技术以每秒 60 帧 (fps) 的速度捕捉 2 百万像素或 1600 x 1300 分辨率的图像和视频。这种全局快门技术消除了运动伪影和模糊，并显着提高了低光灵敏度。此外，这两款传感器在 850 nm 和 940 nm 的近红外 (NIR) 灵敏度都非常出色，有助于降低设备功耗，从而延长电池寿命。

图像信号处理（ISP）

得宏的方案没有公开，应该是类似瑞昱（realtek）的UVB方案。使用USB2.0接口。
这里我们找到另一款可以替代的更高速率的USB3.0方案，英飞凌的CYUSB306X。

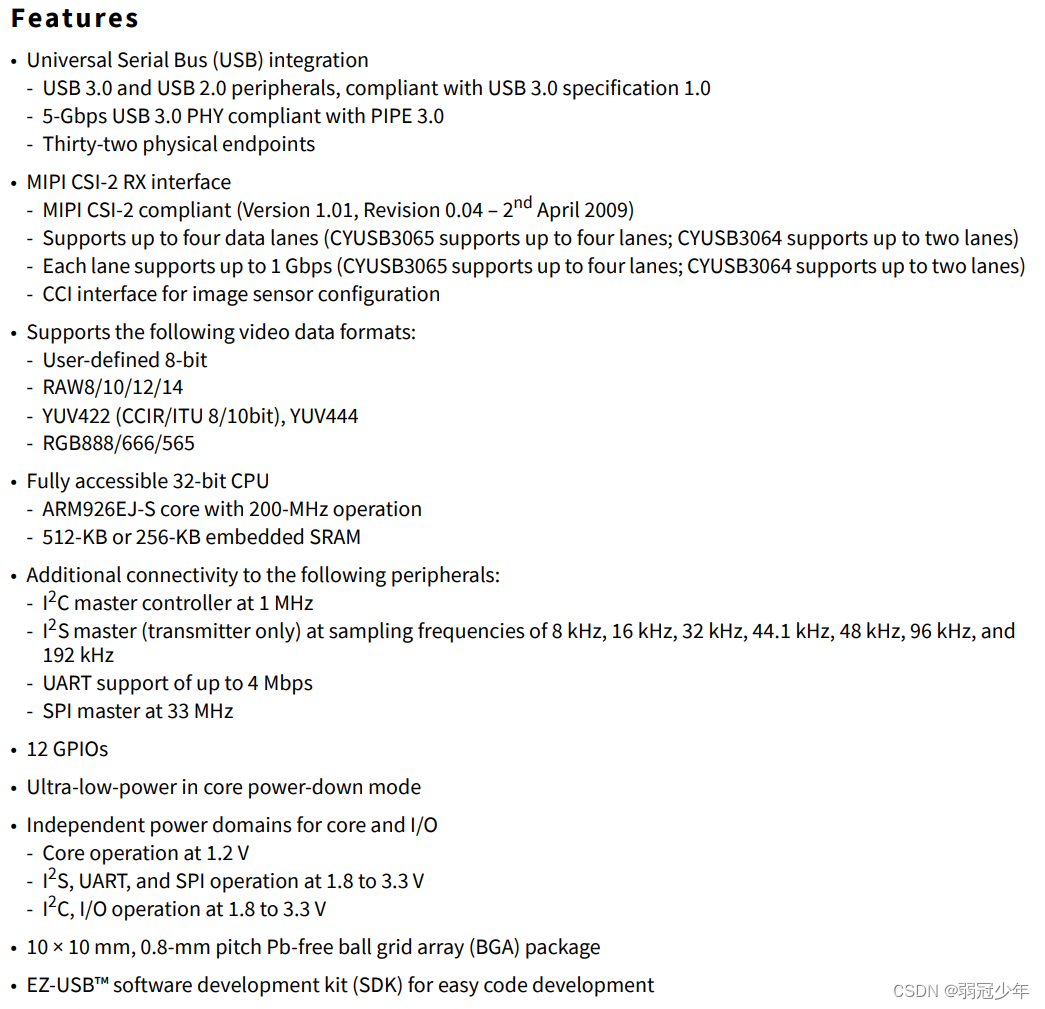

这是它的介绍，接口齐全。
在这里插入图片描述

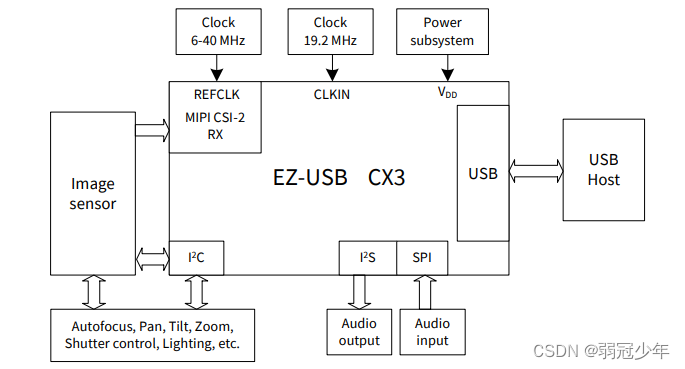

它的外设：
在这里插入图片描述

DVP接口和 MIPI接口

DVP（Digital Video Port）接口是一种数字视频接口标准，旨在传输和接收数字视频数据。
MIPI接口是由MIPI联盟发起的，是一种移动处理器接口。

（1）接口数量对比
DVP通常使用多个并行数据线来传输视频和控制信号。
MIPI接口采用了串行传输方式，通过少量的数据线来传输视频和控制信号。

（2）电气特性和协议的区别
DVP采用的是LVDS（Low Voltage Differential Sigbaling）电气接口标准，而MIPI接口采用了更先进的低电压差分信号传输技术。

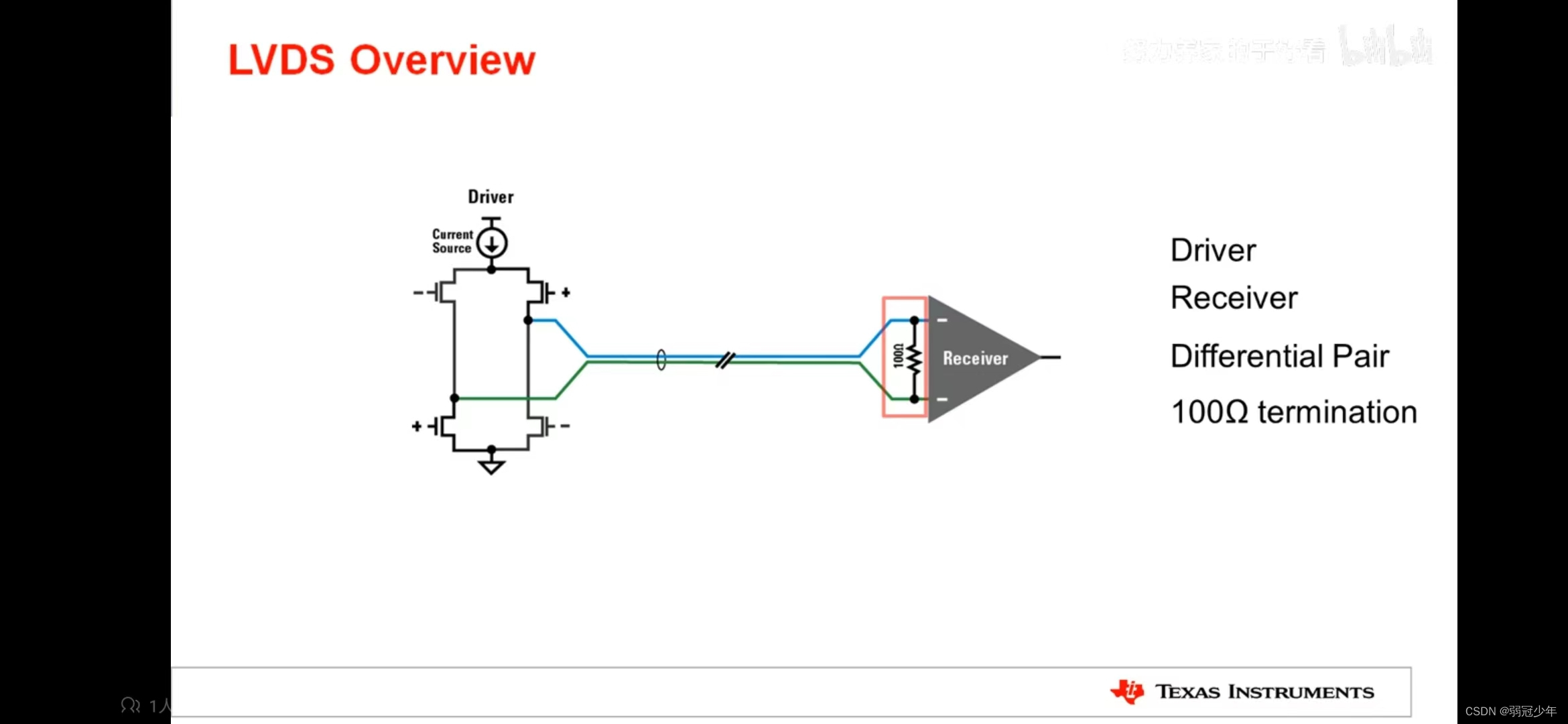

下面是LVDS的基本架构图，由发送端、接收端、差分线和终端电阻组成。
在这里插入图片描述

（3 应用场景的区别
dvp接口通常被用于一些低成本和相对简单的应用场景，例如一些传统的监控系统、低分辨率摄像头和一些老旧的消费电子产品中。由于其成本较低dvp接口在一些价格敏感的市场上得到了广泛应用。
MIPI接口则在高性能和高分辨率摄像头领域中得到了广泛的采用。智能手机是一个典型的例子，由于MIPI接口具有较小的尺寸、较高的带宽和较低的功耗，它可以满足手机摄像头对于小尺寸、高画质和高帧率的要求。此外，MIPI接口还支持一些高级功能，例如相位对焦、HDR (High DynamicRange) 和实时视频传输等

（4）电源线
dvp接口通常需要使用更多的电源和地线来支持高速数据传输。这使得dvp接口的设计更为复杂，并且需要更多的空间来布线。相比之下，MIPI接口的设计更为简单，并且可以使用较少的电源和地线来支持高速数据传输。
