AD Repeat 层次原理图 多通道复用不报错规范

这个功能比较复杂 如果整不好的话,他就不好使 ,所以在命名的时候一定要严格按照这个形式进行命名 .

一 信号分别连接到各模块的设置

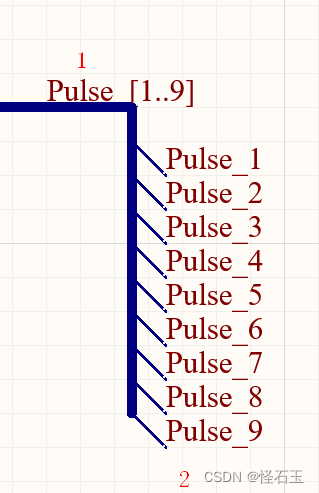

1 在子原理图 命名好总线 和总线入口名称,注意1总线括号内数量和信号对应好(相当于把信号合并到一起),2括号内只能是两个点不能多也不能少 .

2 端口与总线相连 ,1应注意保持括号内的数量要对应上 ,2端口名称和总线名称可以不一样

3 需要复用的模块内部信号正常定义就可以 ,信号与端口名称也可以不一样

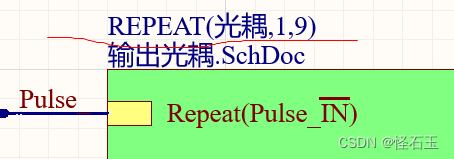

4 对复用的子模块名称进行修改为 REPEAT(名称,起始编号(默认为1),终止编号),例如下图名称为光耦,起始数量为1 终止数量为9

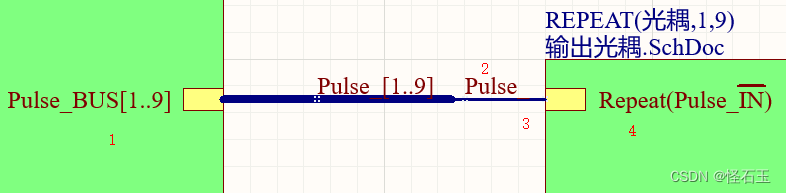

5 1内外总线的名称要一致 ,2在导线上放置去掉数字的信号名称(Pulse_)3总线与端口要通过导线(pw)进行连接 4修改端口名称 加上Repeat ()

二  共用信号的设置

什么都不修改,就按正常的连接就可以了,他们自动就都连接到一起了.
