AD软件repeat功能实践详解

1/什么是repeat功能？

AD在进行原理图设计过程中，经常会遇到需要多次使用同一模块或子原理图，若是调用一两次还可以用“复制粘贴大法”进行处理，但是需要调用的次数较多时“复制粘贴大法”就显得繁琐。这是repeat功能可以协助解决该问题。

2/以下以AD20软件进行实践操作详解每一步骤~

2-1/原理图设计：将各功能原理图画好，这里我画了两张原理图如下图1和图2：

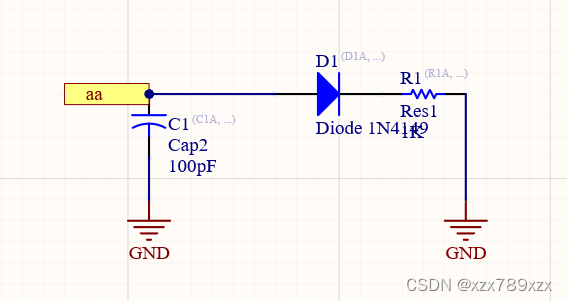

图1

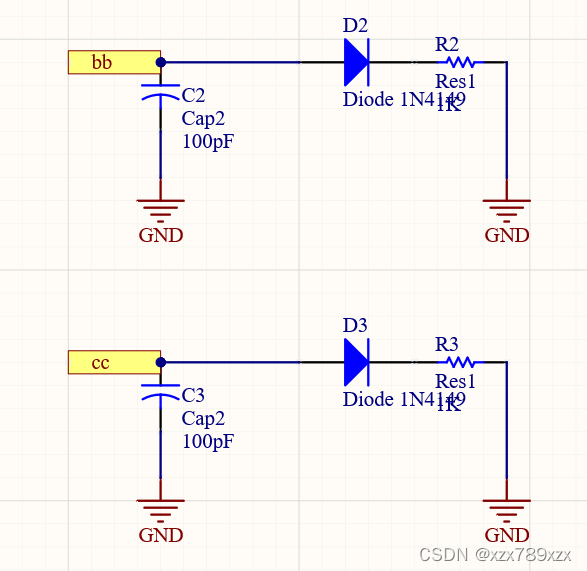

图2

这里需要注意的点：节点标识需要使用“端口”这种网络标识符，即这种

 细心的伙伴可以发现图一器件名称的旁边有类似水印的标识，如（C1A,...)，该情况时repeat后的特征，我们在下面会再讲到。

2-2/在以上画好原理图后，再创建一张父图纸（也叫顶图纸），其作用是将子图纸之间的联系在一张图纸中体现出来，类似于框图的功能。这里我创建了一张空白父图纸，即

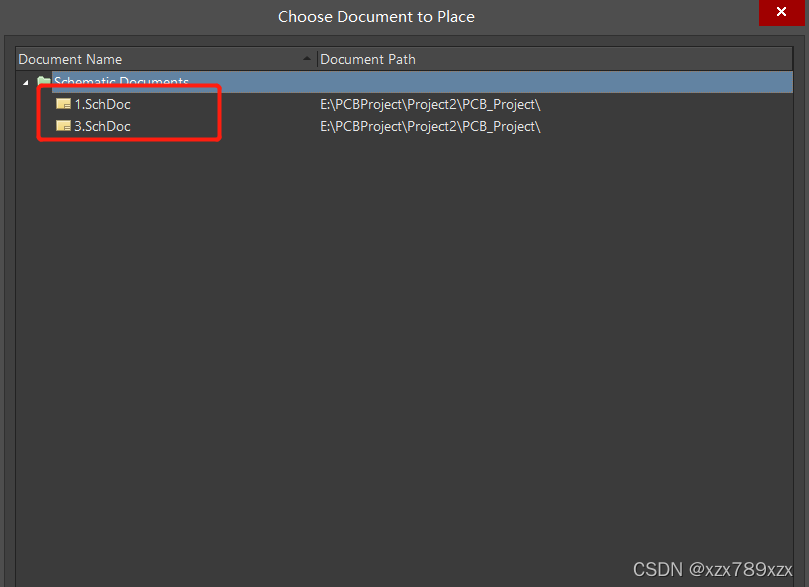

2-3/在空白父图纸中导入子图纸，操作步骤如下图3和图4：

 图3

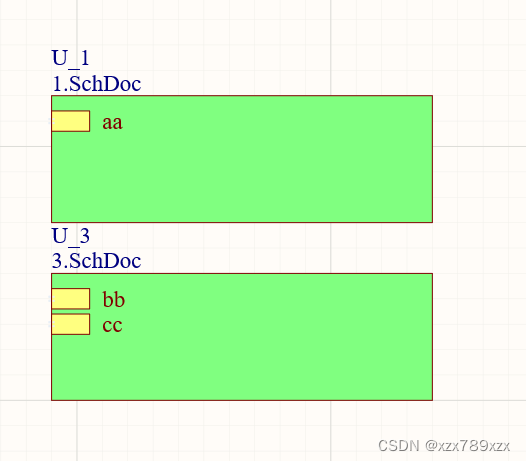

接着选择需要放到父图纸的子图纸，这里我选择1.SchDoc和3.SchDoc两张子图纸导入父图纸，导入后如图5：

 图5

2-4/关键的一步来了：repeat的使用。假如此时我需要调用1.SchDoc3次，可使用语句            repeat（sheet名称,1,复制的数量），其中“sheet名称”是子图纸的名称（这里分享一点经验：如我的1.SchDoc子图纸的sheet名称是“1”，按要求在repeat里面的sheet名称应该写“1”，但是实际是可以不按照要求来的，如我可以在这里写a，写b，都不影响复制数量，但会影响PCB里面room的名称，这个大家可以自己尝试改变，然后观察有什么变化）。（sheet名称,1,复制的数量）里面的“1”可以理解为固定格式，可以不管（但是不能写0，必须大于等于1），“复制的数量”即你要把子图纸复制多少份，操作如下：

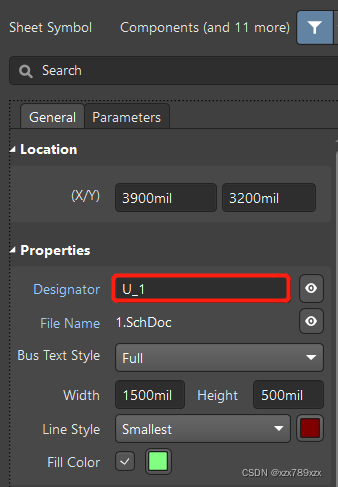

双击1.SchDoc（绿色框），出现下图6：

图6

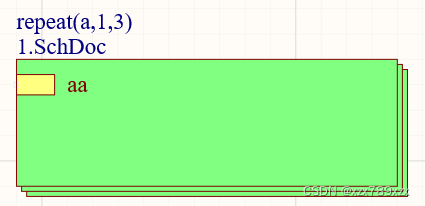

修改图6红色框内的U_1为：repeat（a,1,3),即将1.SchDoc复制3份，复制后如下图7:

图7

2-5/注意，所有子图纸的公共网络是按照正常的方式连接的，此时图表符的图纸入口名称不用修改；而子图纸都有的但又是各自独立的网络则是以总线方式引出，总线中的每一条线连接一个子图纸，此时图表符的图纸入口需修改为Repeat（端口名）。这一段话怎么理解呢？我用图8和图9来表示：

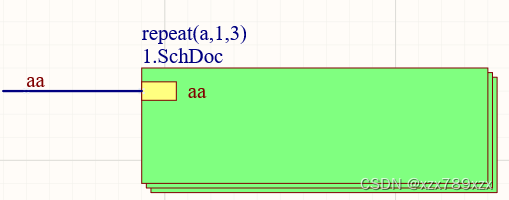

 图8

图8的这种连接方式，表示我的3张复制的图纸的aa端口都是连接在一起的。

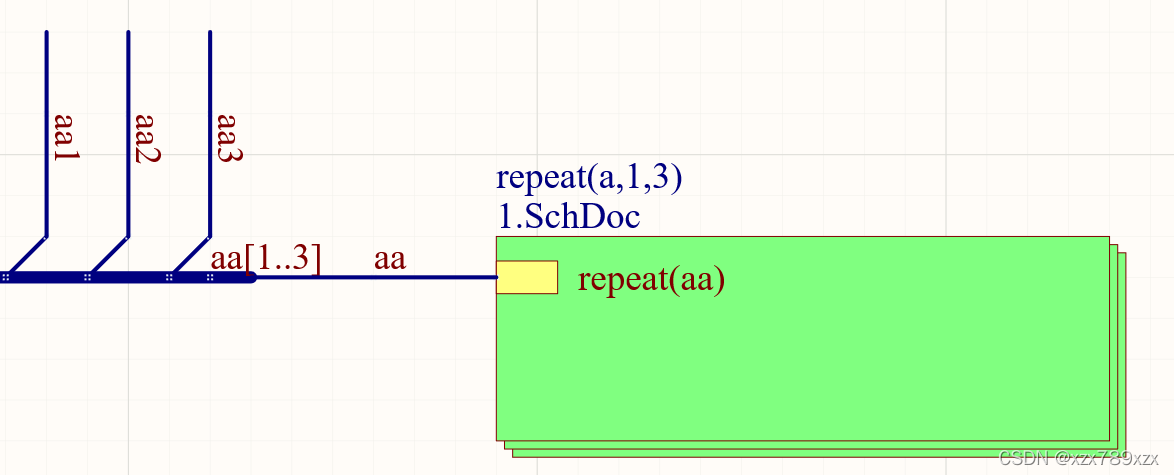

 图9

图9的这种连接方式，表示我的3张复制的图纸的aa端口是分开的，分别连接到3个不同的地方。这种连接方式必须先将端口repeat（这里是repeat（aa）），再用线从端口连接出来，做好网络标签（这里是aa），接着画总线，做好网络标签（这里是aa[1..3]），总线的网络标签的名称要和端口名称一致[1..3]表示有3个子网络；接着是在总线上加总线入口，并在总线入口处画线和加网络便签（这里是aa1/aa2/aa3）。

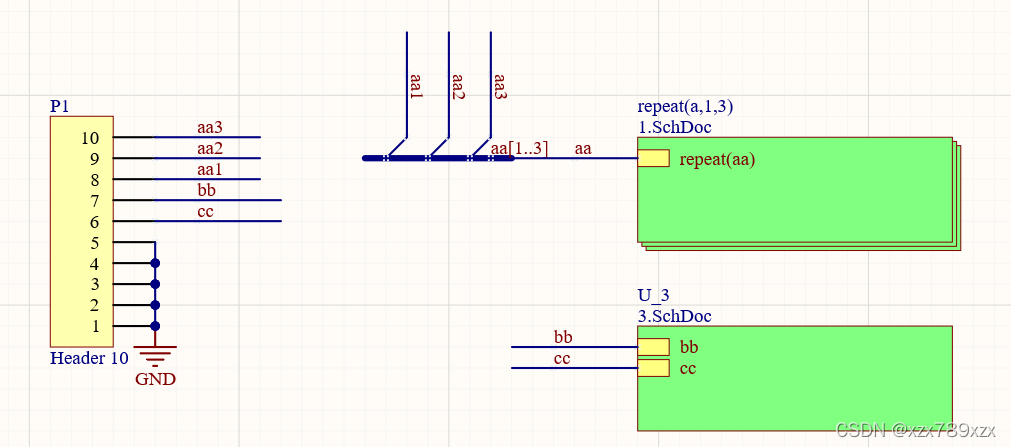

2-10整体的父图纸画好后，如下图10

图10

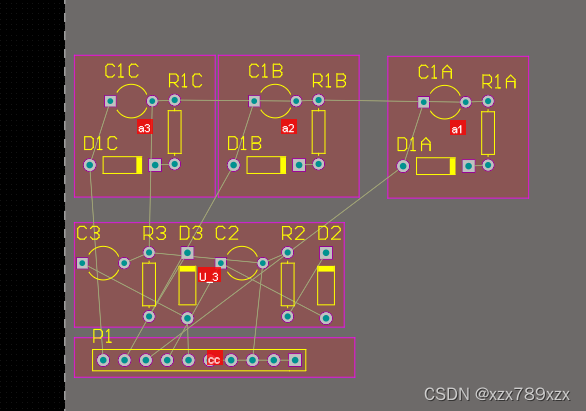

2-11原理图编译没问题后导入PCB，结果如下图11：

可以发现，使用repeat功能可以快速复制模块，减少设计时间，提高效率。
