关于AD20原理图——子图复用自己的一些理解

一：新建一个工程文件，里面包括 两个 原理图；一个pcb文件。如果没有相应的原理图库和pcb库，需要添加库文件进去；并保存到相应的文件里。

二：在一张原理图上画一个带有网络端口的简单电路（便于理解），并给每一个元器件添加相应的封装（没有封装是导入不进去pcb的）

注意：前两步属于基本操作;在此就不过多的赘述。如有需要可以私聊。

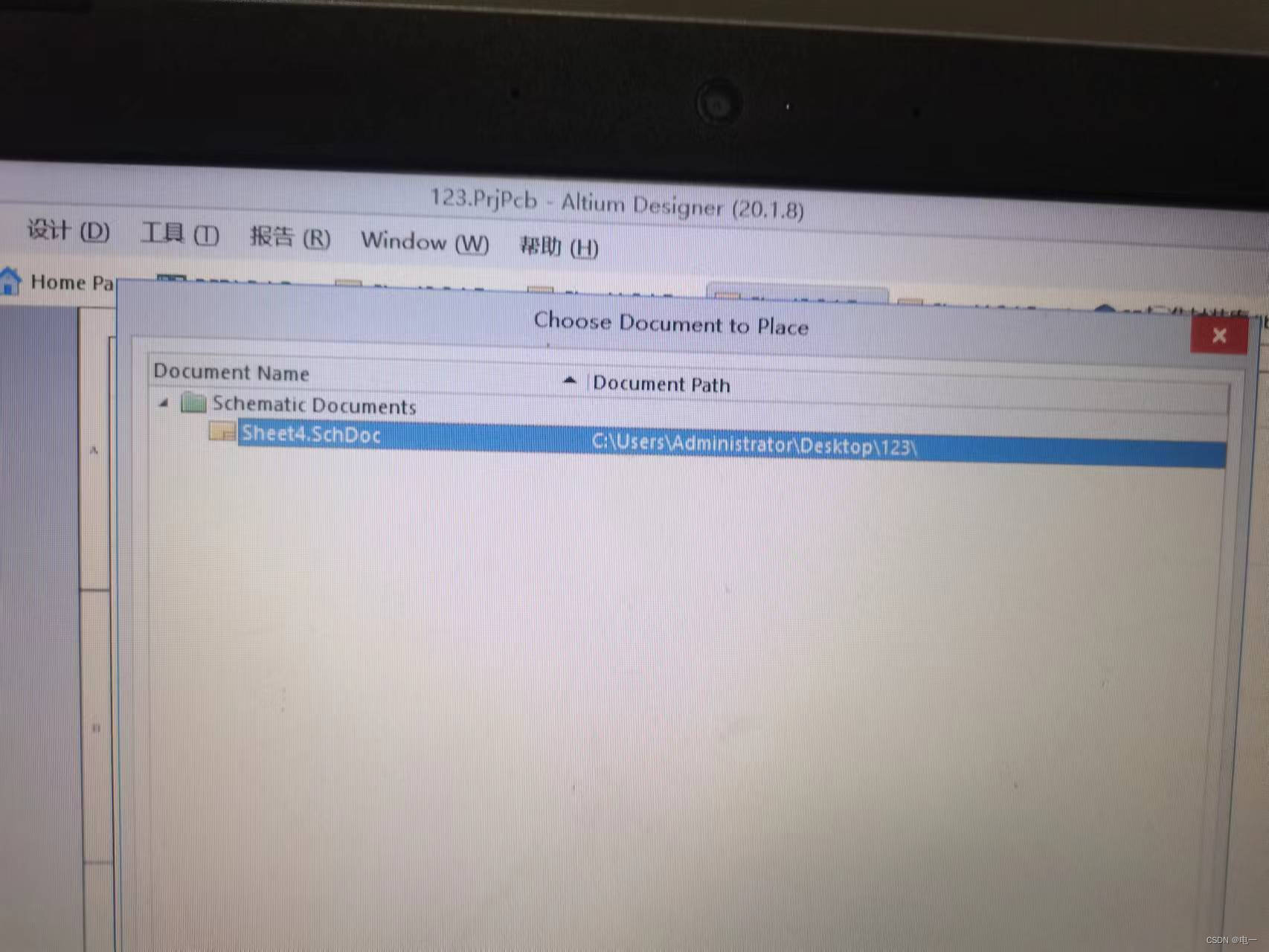

三：在另一张原理图上执行：设计-Create Sheet Symbol From Sheet;点击唯一的原理图（以后如何有其他原理图的话也可以点击其他的，这里有且仅有一张原理图）

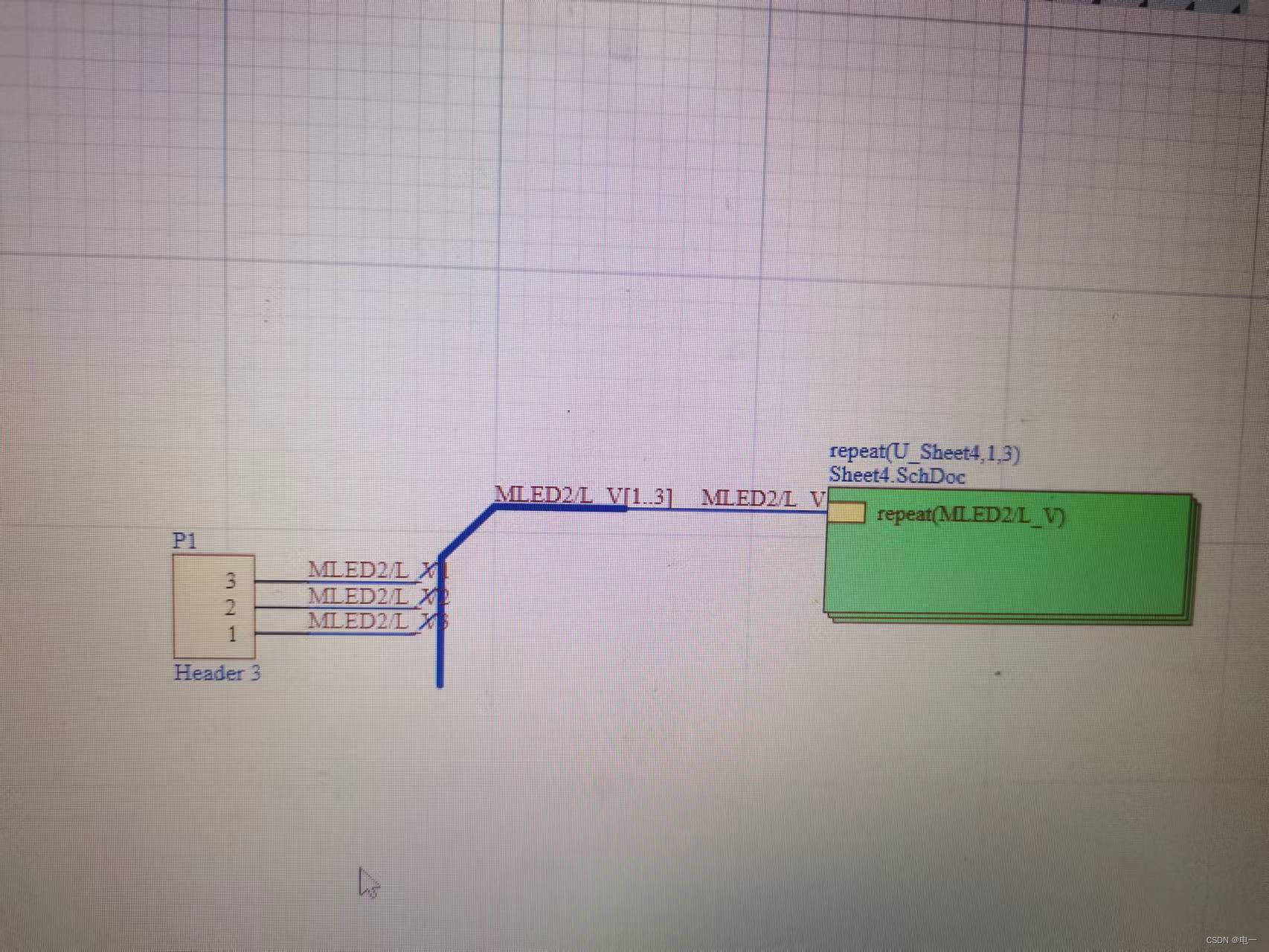

最后需要的结果是这样的：

具体操作如下：

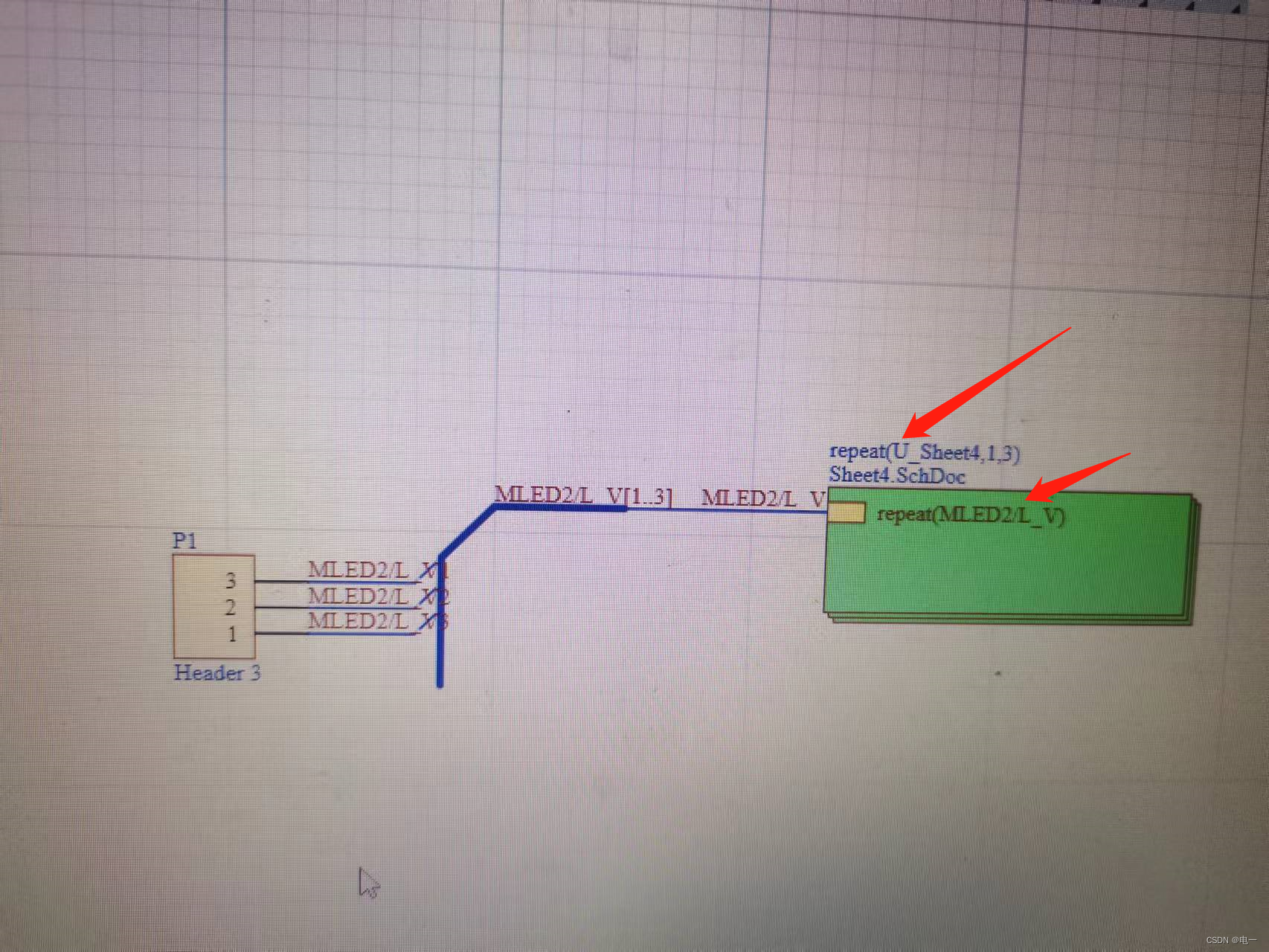

        1.改Value和管脚name，执行repeat操作；这里面需要注意的是Value的格式要写成repeat(U_Sheet4,1,3)；这里面的大概意思是这个原理图从1到3复用了三次；如果需要更多的话，后面两位就改成1，N；N代表的是你需要的数，其他形式不变。

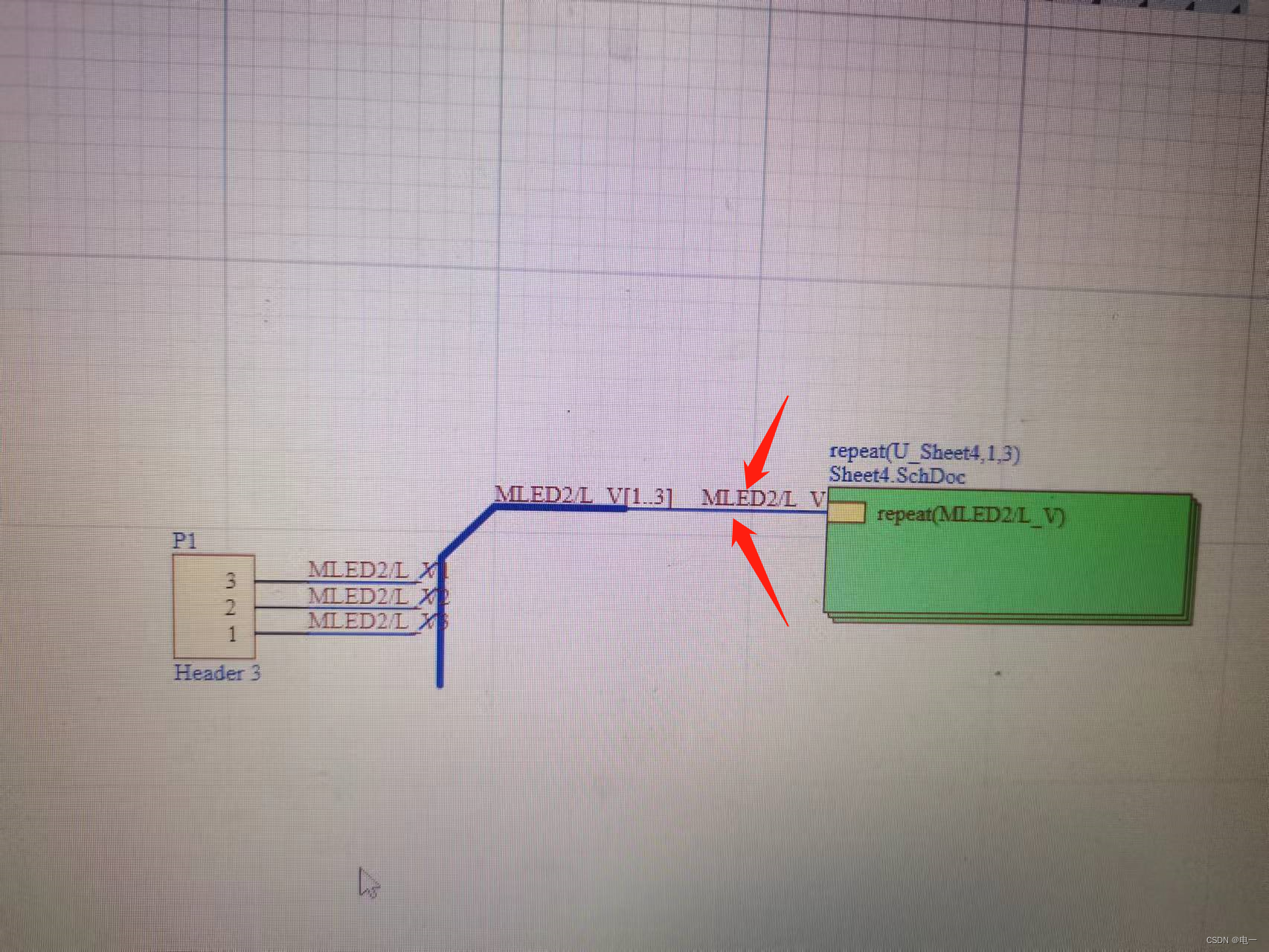

        2。放置线（Ctrl+W）+放置网络标签（P+N）

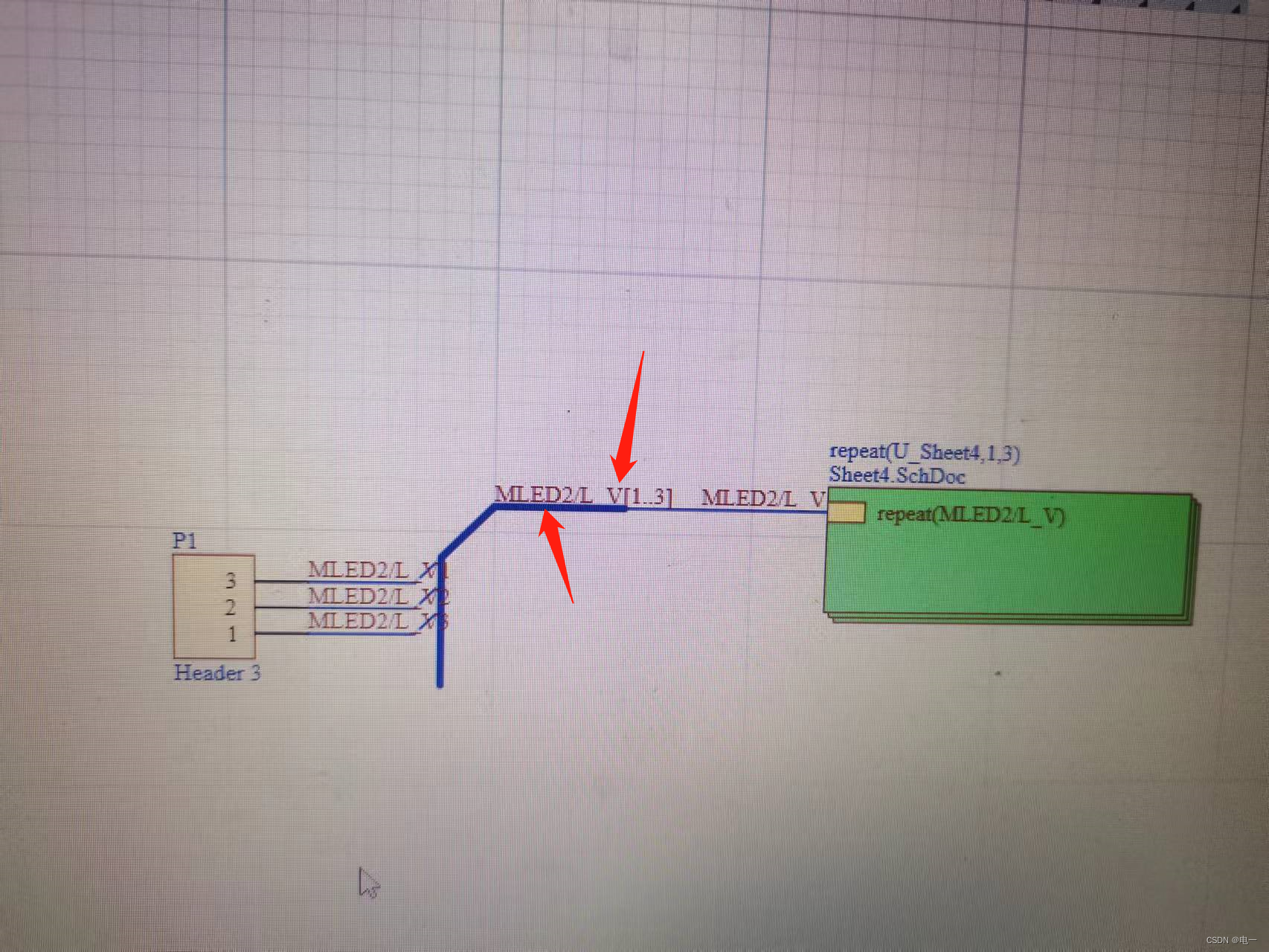

        3.放置总线（P+B）+放置网络标签（矩阵）这里需要注意的是[1..3]中间是英文状态下的两个点

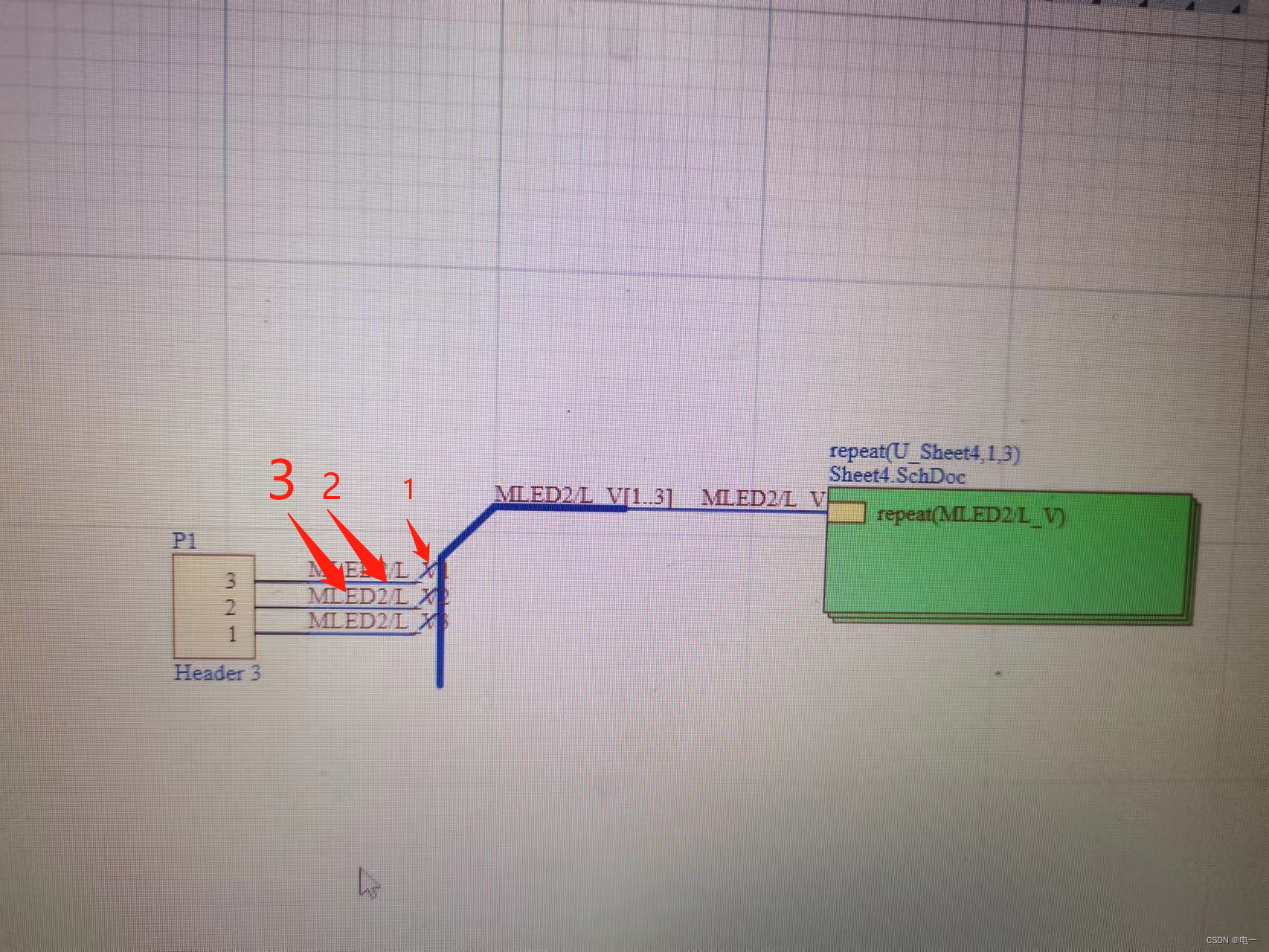

        4.放置总线入口（P+U）+放置线（Ctrl+W）+放置网络标签（P+N）注意这里是三条不同的网络标签；如果放置的网络标签名称是相同的，那么原理图在电气属性编译的时候会报错（很是细节哦）；再放个接线端子。

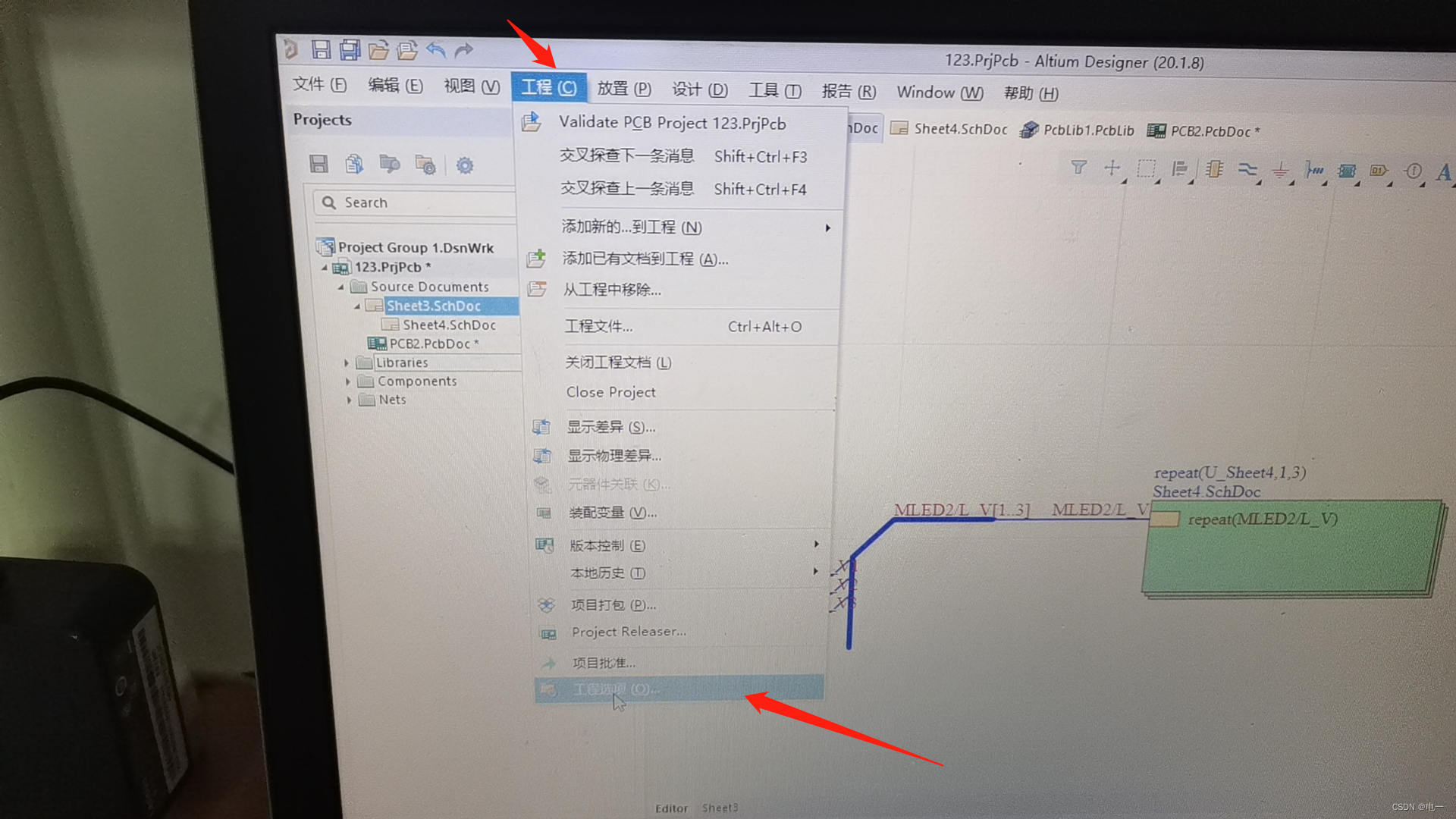

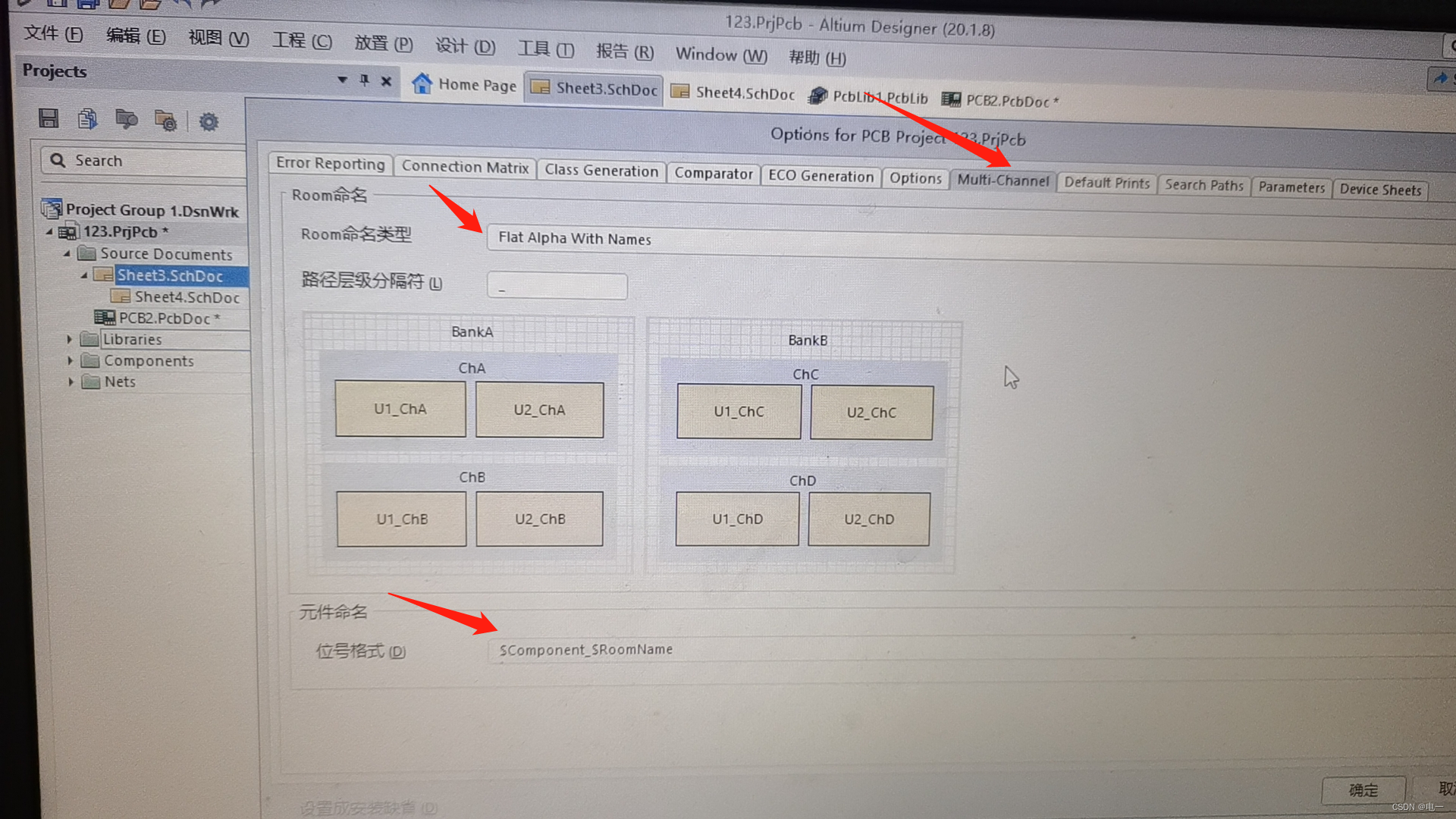

        5.工程+工程选项（C+O）后；找到Options，修改如下：





        6.这步是改变子图的名称，根据需要去修改，操作如下：

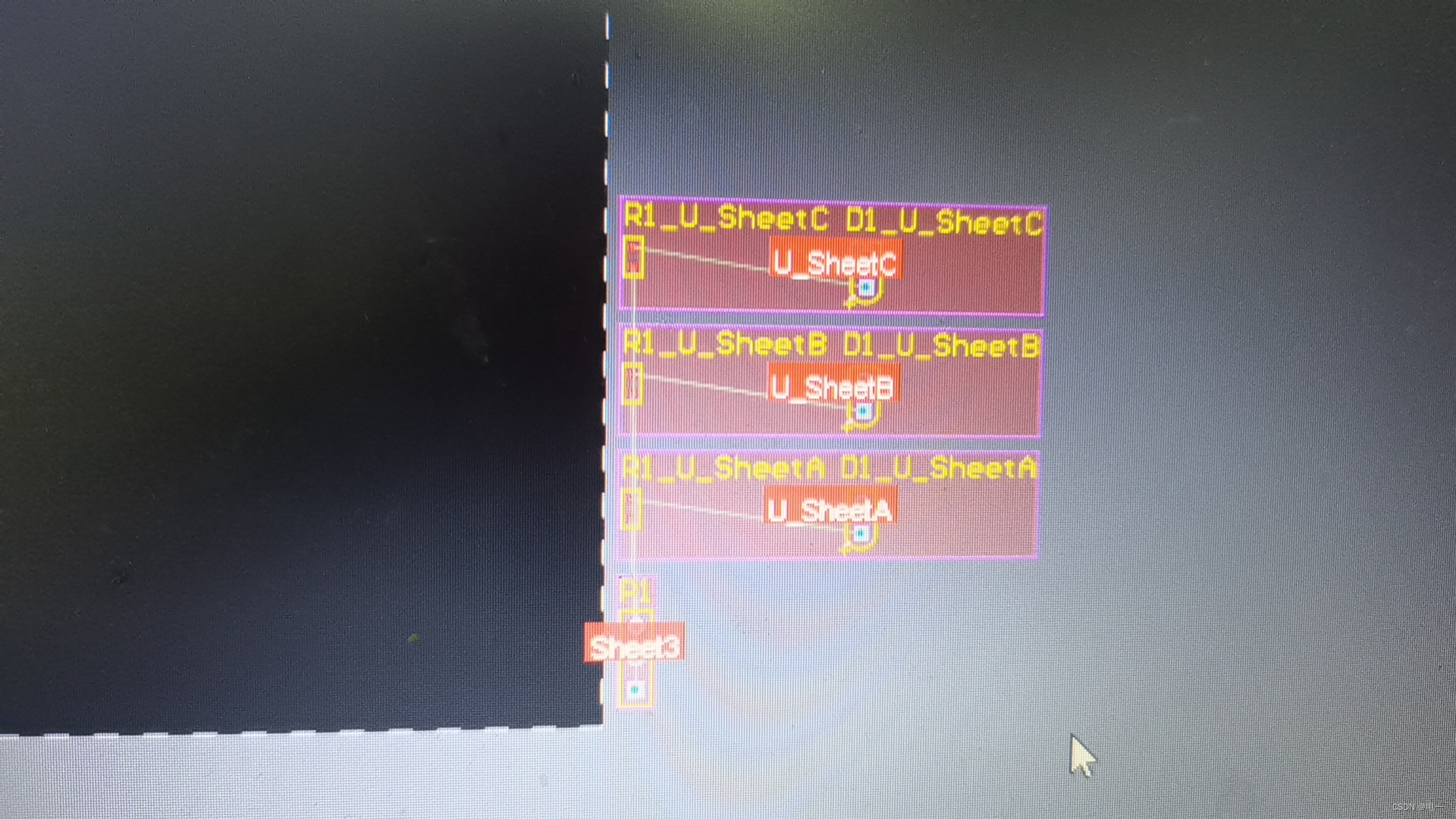

最后导入update到pcb如下图：

 子图复用这个功能，适用于模块相同多电路；掌握这个技能，可以大大节约设计时间。
