KepserverEX 连接倍福(beckhoff)-ADS协议

系列文章目录

数据采集-Kepware 安装证书异常处理
数据采集-Kepware OPCUA 服务器实现

目录

前言

ADS（Automation Device Specification）即自动化设备规范，它为设备之间的通讯提供路由。
ADS提供一个应用程序之间互相通信的接口，在TwinCAT3系统中，TwinCAT PLC，TwinCAT NC，TwinCAT CNC等被设计成虚拟的自动化设备和Beckhoff 的CX、BX、BC 系列控制器中，类似于实际的物理设备与设备之间通过基于TCP协议的路由来交换信息，实现各个软件模块之间的信息交换。

一、kepServerEx新增通道

1.1 新建通道

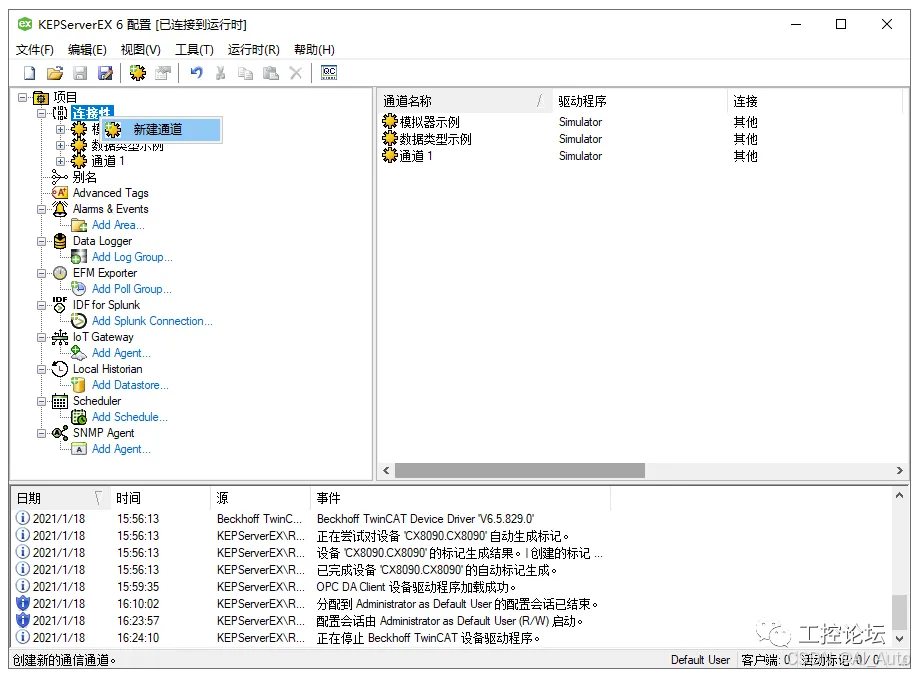

在“连接性”右击添加新建通道。
在这里插入图片描述

1.2 选择驱动

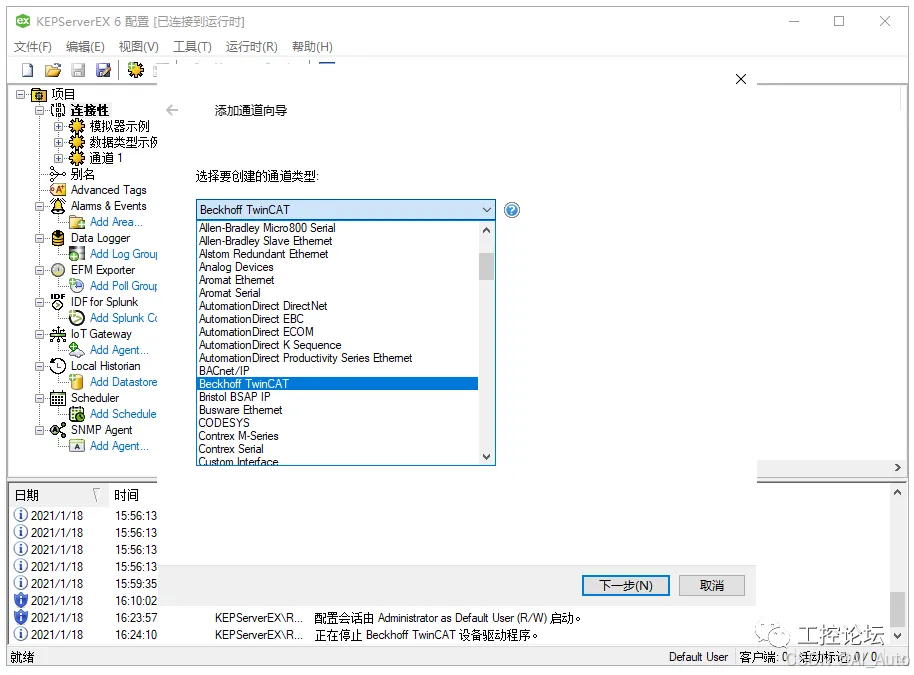

选择要创建的通道类型为Beckhoff TwinCAT，设置完成后点击“下一步”
在这里插入图片描述

1.3 通道名称设置

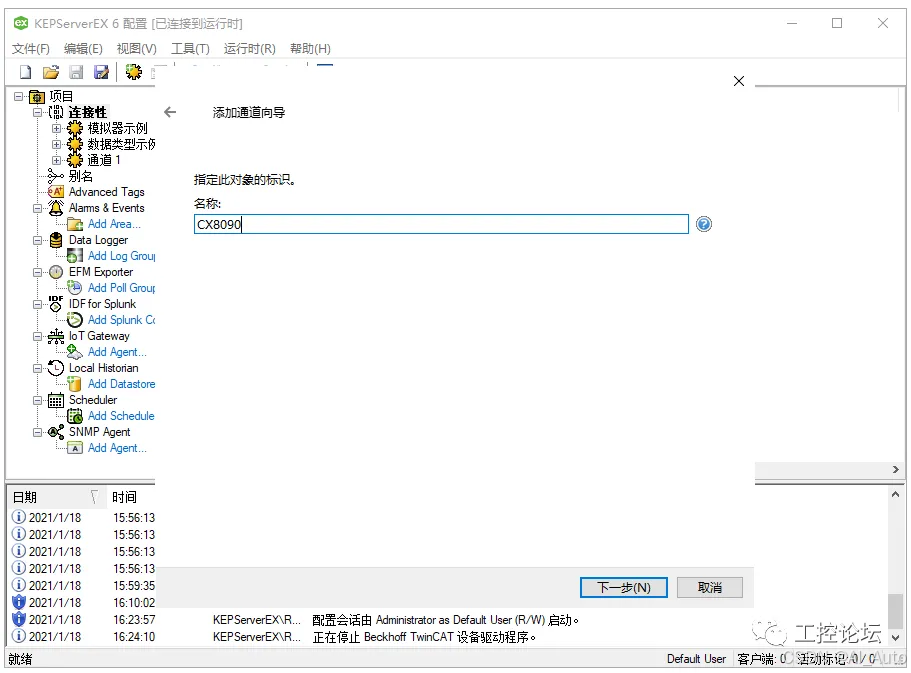

给通道设置一个名称“CX8090”，设置完成后点击“下一步”
在这里插入图片描述

1.4 选择网络适配器

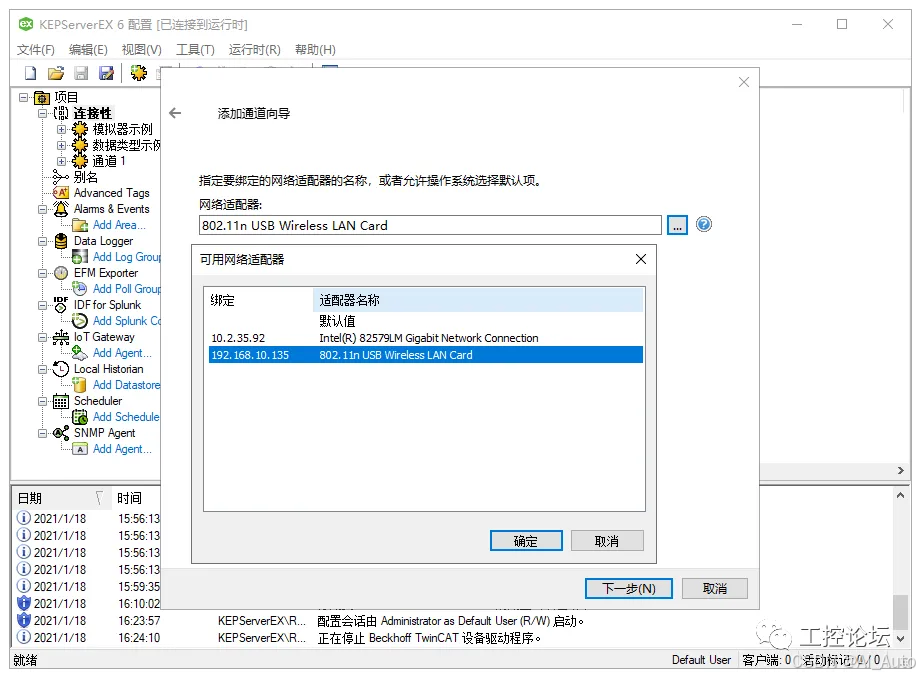

选择倍福PLC 所在的网络适配器，确定完成后点击“下一步”
在这里插入图片描述

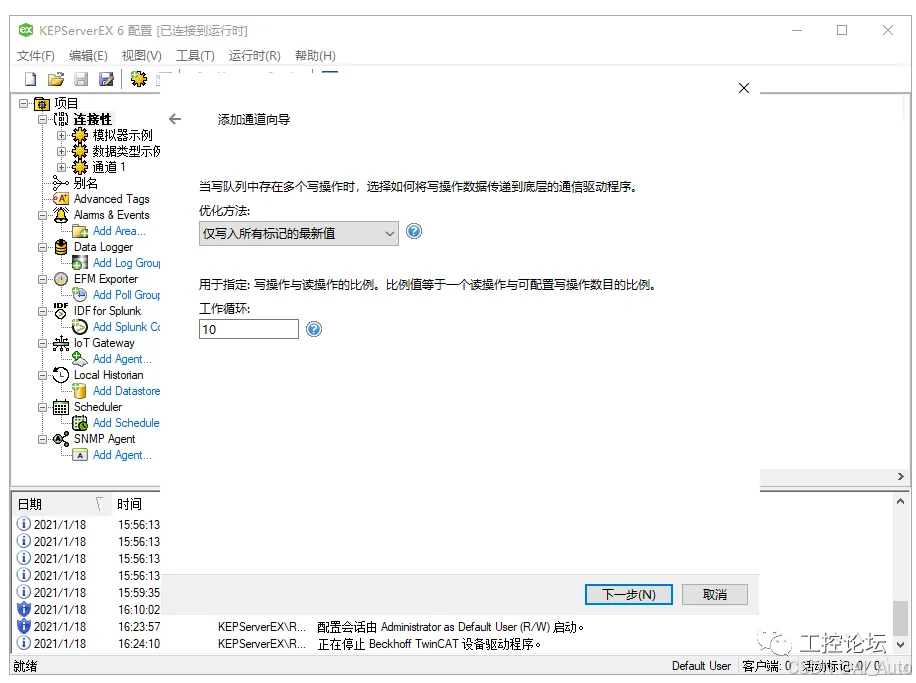

1.5 写入更新方式

默认设置，不用修改，点击“下一步”
在这里插入图片描述

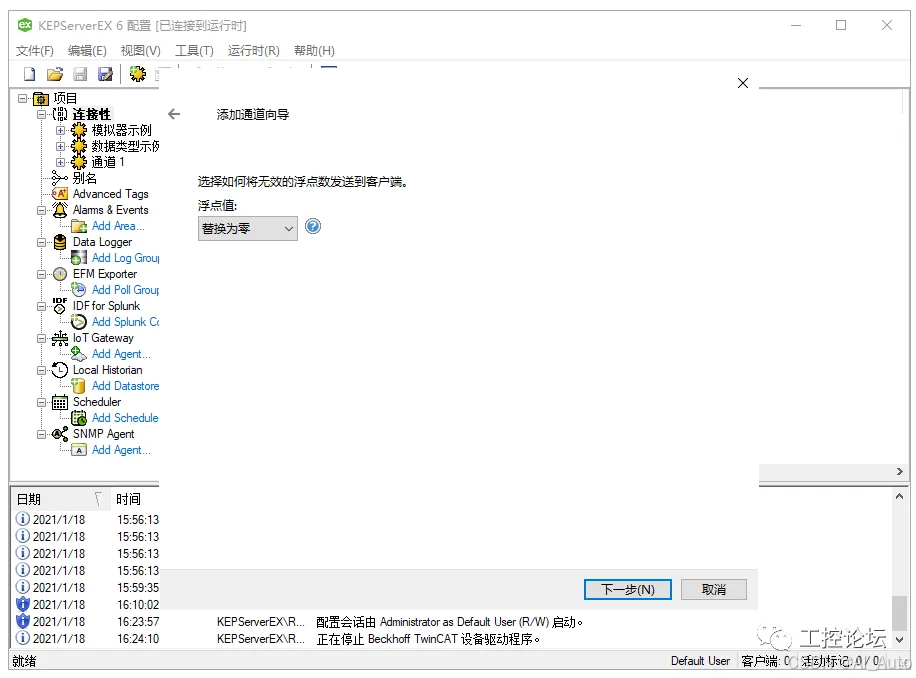

1.6 无效浮点数处理

默认设置，不用修改，点击“下一步”
在这里插入图片描述

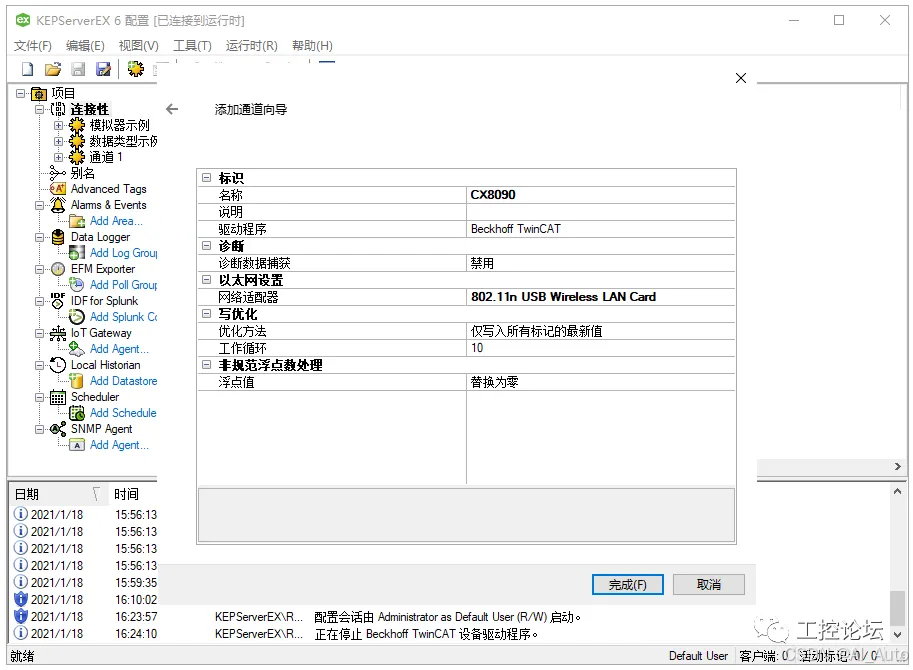

1.7 完成配置

检查通道的设置是否正确，如果正确，不用修改，点击“完成”
在这里插入图片描述

二、kepServerEx新增设备

2.2 新增设备

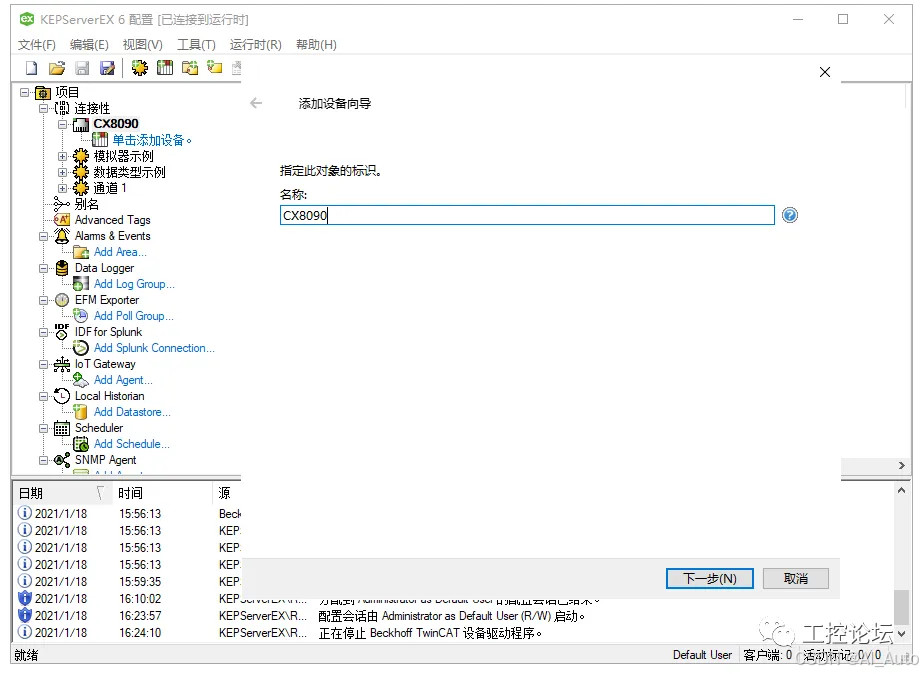

点击“单击添加设备”后弹出对话框，给设备添加名称“CX8090”，点击“下一步”
在这里插入图片描述

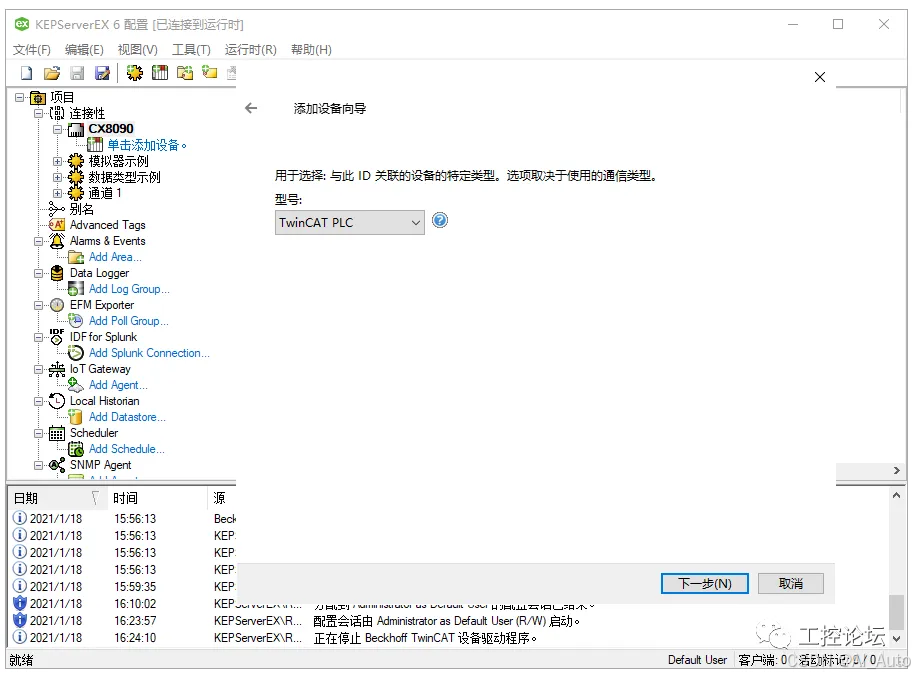

2.2 选择型号

默认设置，不用修改，点击“下一步”
在这里插入图片描述

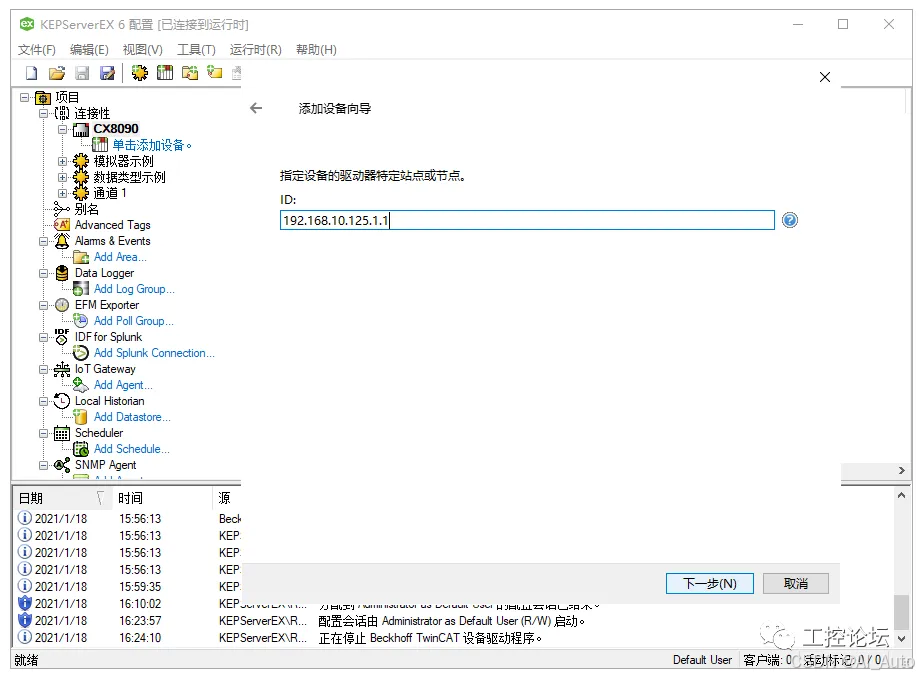

1.3 设置ADS ID

修改成之前设置的PLC ADS ID192.168.10.125.1.1，设置完成后点击“下一步”
这个信息可以从之前Beckhoff的Route设置中进行查看和修改。
在这里插入图片描述

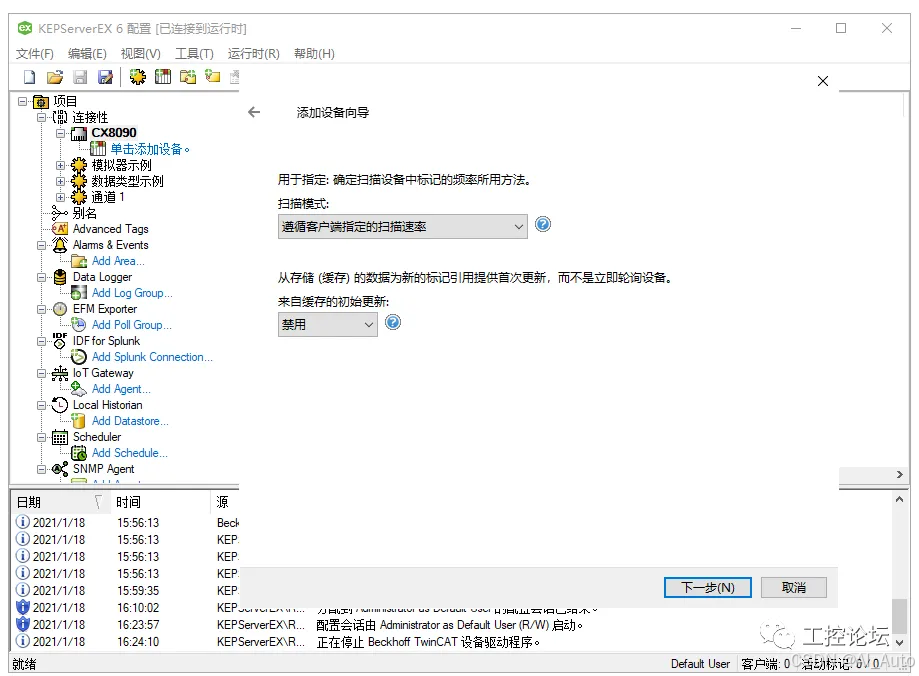

2.4 扫描方式

默认设置，不用修改，点击“下一步”，
在这里插入图片描述

2.5 数据写入方式

默认设置，不用修改，点击“下一步”
在这里插入图片描述

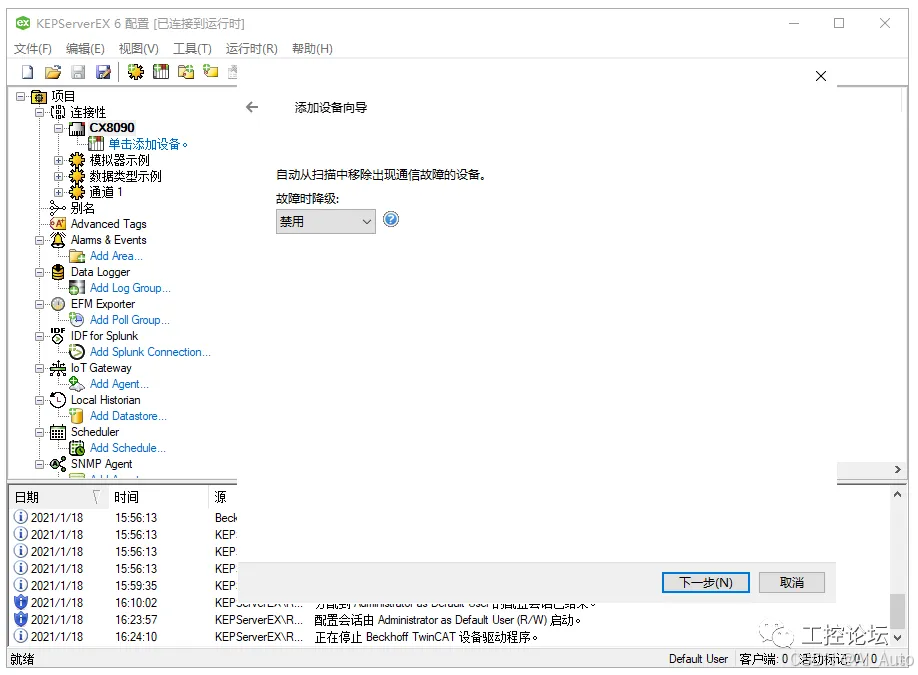

2.6 故障处理

默认设置，不用修改，点击“下一步”
在这里插入图片描述

2.7 标记生产方式

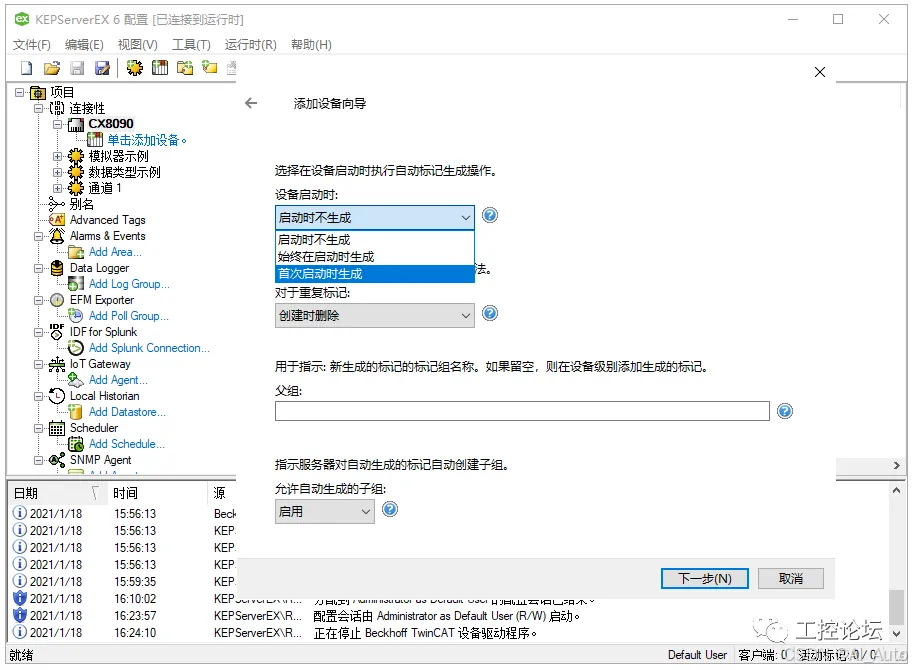

将设备启动时修改为首次启动时生成，设置完成后点击“下一步”
在这里插入图片描述

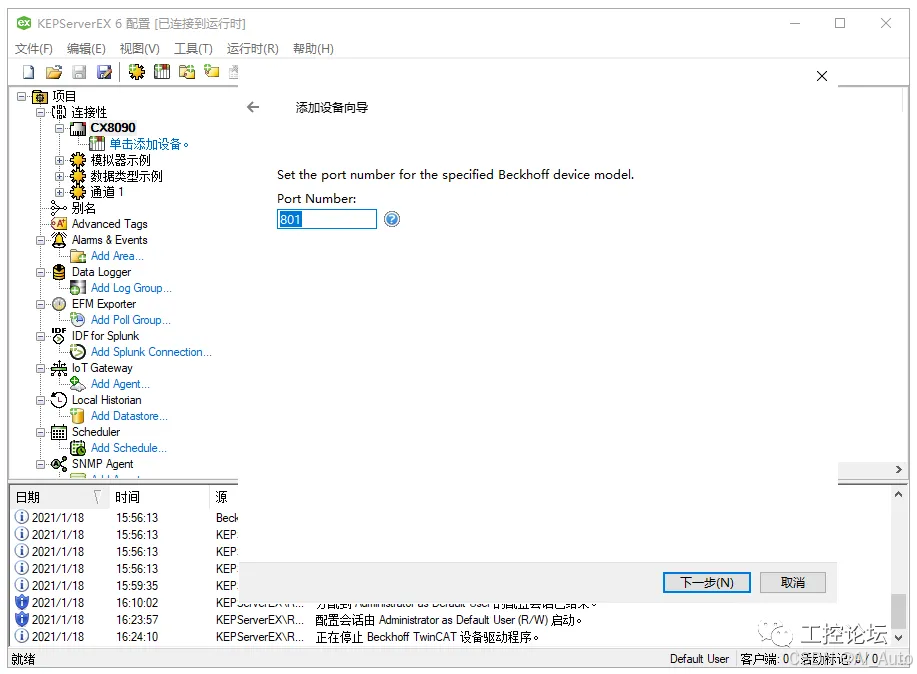

2.8端口设置

默认设置，不用修改，点击“下一步”
在这里插入图片描述

2.9 默认数据类型

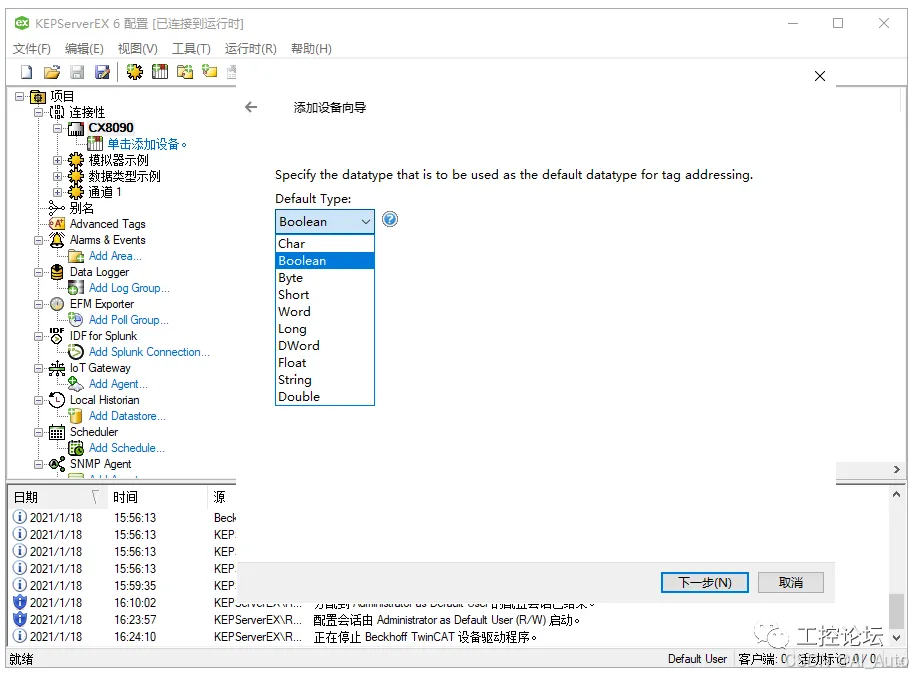

将Default Type更改为Boolean，点击“下一步”
在这里插入图片描述

2.10 导入变量文件

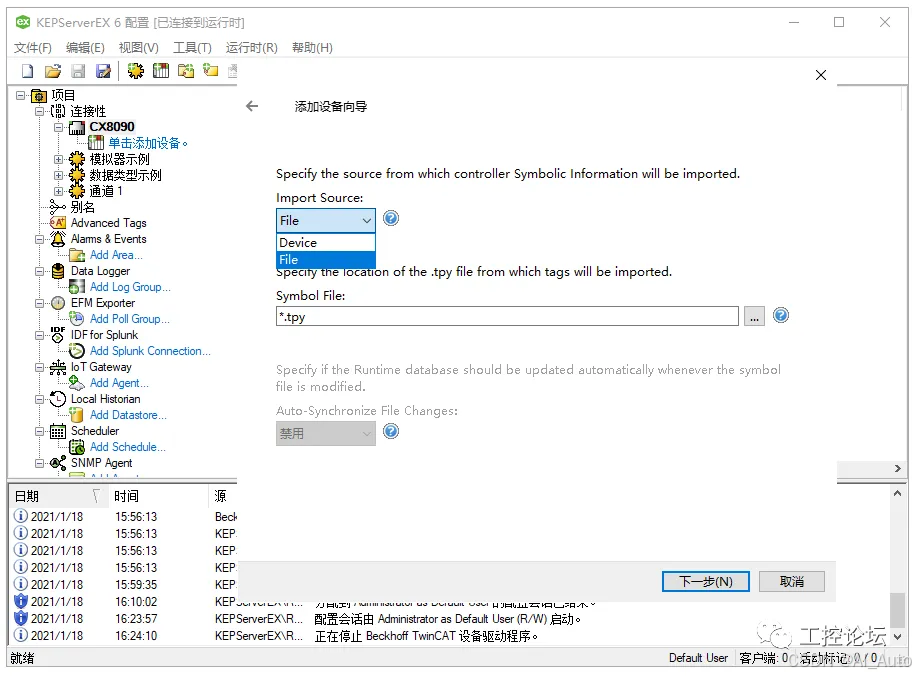

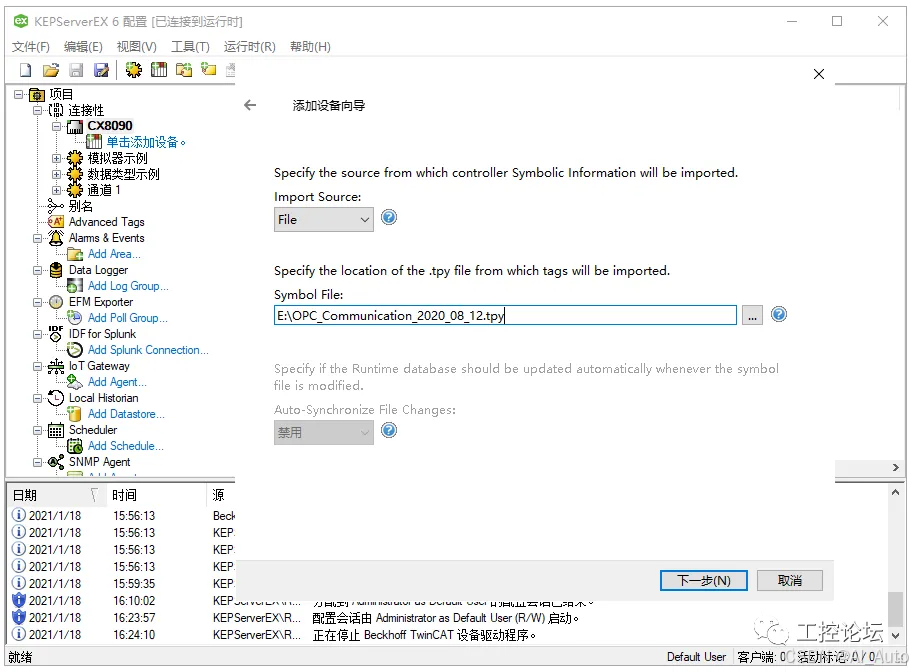

将Import Source更改为File，并且添加Symbol File文件，该文件为之前PLC程序编译后生成的.tpy文件，点击“下一步”
在这里插入图片描述
在这里插入图片描述

2.11 数据反写

默认设置，不用修改，点击“下一步”
在这里插入图片描述

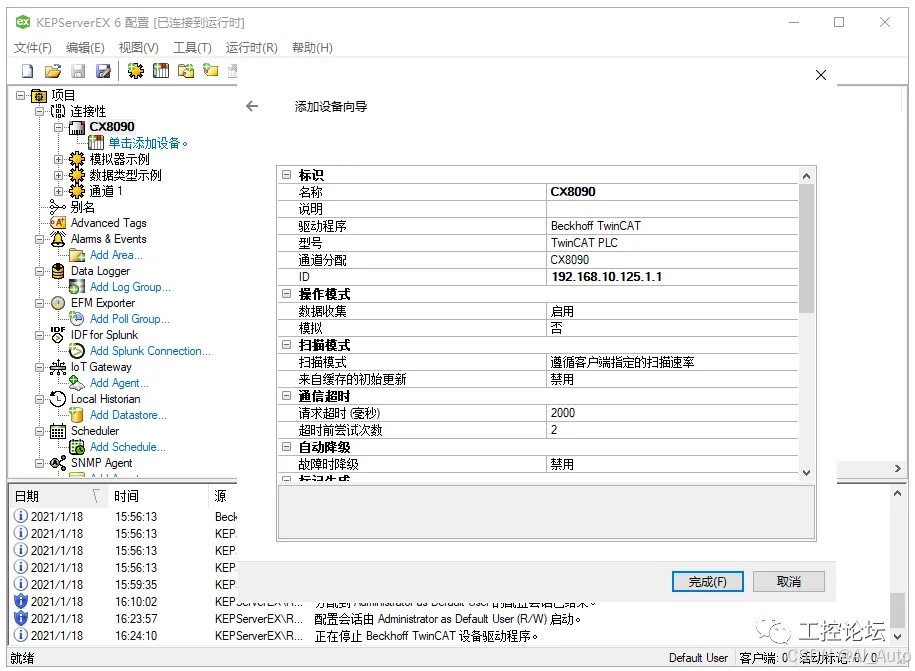

2.12 完成配置

检查所有配置是否正确，不用修改，点击“完成”
在这里插入图片描述

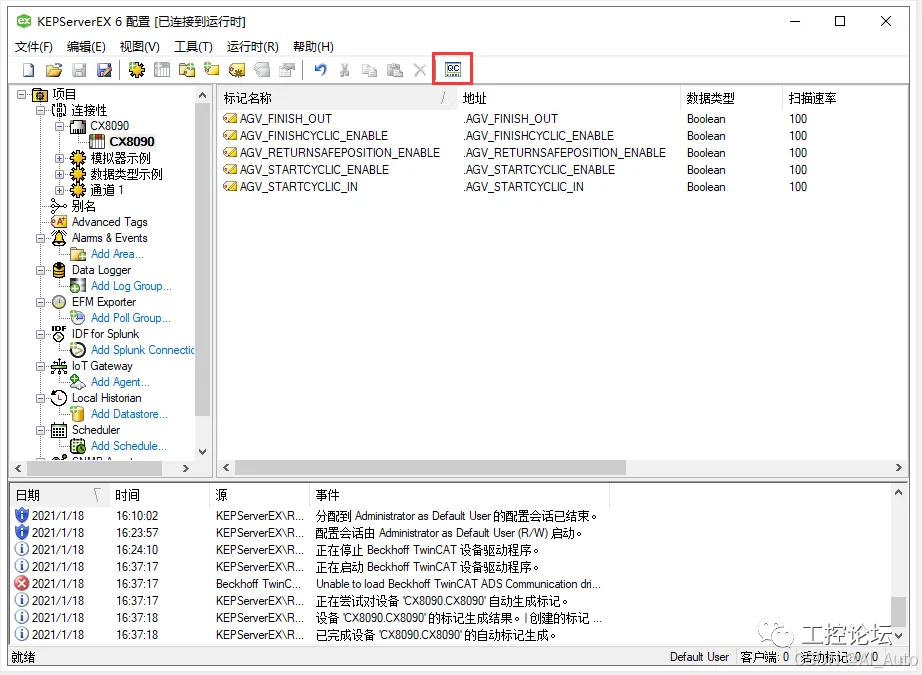

三、结果检查

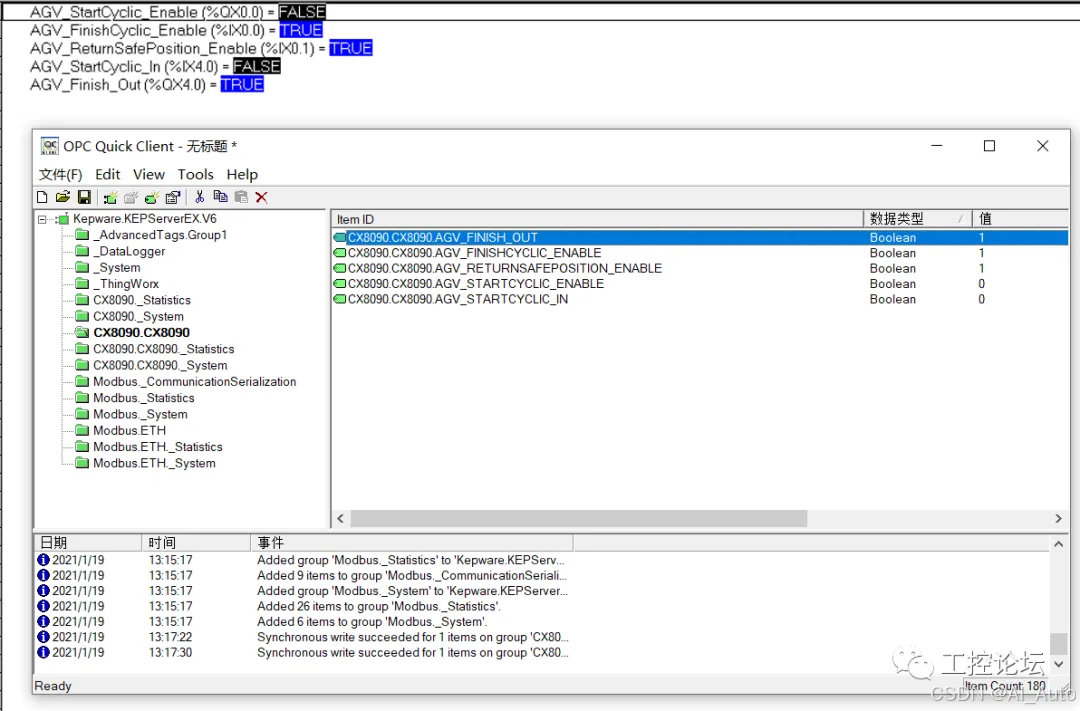

点击状态栏上的“QC”后，会弹出“OPC Quick Client”，点击左侧栏中的“CX8090.Cx8090”，出现之前设置的PLC符号变量，同时登录PLC程序，在线设置变量值，可以监测到变量的变化
在这里插入图片描述
在这里插入图片描述
