一、NVIDIA MPS介绍

MPS 多进程服务（Multi-Process Scheduling）是 CUDA 应用程序编程接口（API）的替代二进制兼容实现。从 Kepler 的 GP10 架构开始，NVIDIA就引入了MPS（基于软件的多进程服务），这种技术在当时实际上是称为 Hyper-Q （为了解决多个Kernel 函数同时在GPU中运行的问题），允许多个流（stream）或者 CPU 的进程同时向 GPU 发射 Kernel 函数，结合为一个单一应用程序的上下文在 GPU 上运行，从而实现更好的 GPU 利用率。在单个进程的任务处理，对 GPU 利用率不高的情况下是非常有用的。实际上，在 Pascal 架构出现之后的 MPS 可以认为是 Hyper-Q 的一种实现方式。

最近需要使用到 MPS ，但是发现网上资料不多，而且很杂乱，所以在此总结一下。官方文档

1. MPS作用

多容器共享 GPU 会引发资源竞争和浪费的问题，不仅 GPU 利用率不高，也无法保证QoS。当使用NVIDIA MPS时，MPS Sever 会通过一个 CUDA Context 管理 GPU 硬件资源，多个 MPS Clients 会将它们的任务通过 MPS Server 传入 GPU，从而越过了硬件时间分片调度的限制，使得它们的CUDA kernels 实现真正意义上的并行。特别地，Volta MPS可以兼容docker容器，并且支持执行资源配置（即每个Client context只能获取一定比例的threads），提高了多容器共享GPU的 QoS（即 Quality of Service，广义上的指标包括信息传播时带宽，延迟，丢包率等）。

增加GPU的利用率；
减少多个CUDA进程在GPU上的上下文空间。该空间主要是用于存储和调度资源；
减少GPU的上下文的切换。

但MPS实际上也是有一些使用限制的，比方它现在仅支持Linux操作系统，还要求GPU的运算能力必须大于3.5。

2. 实例

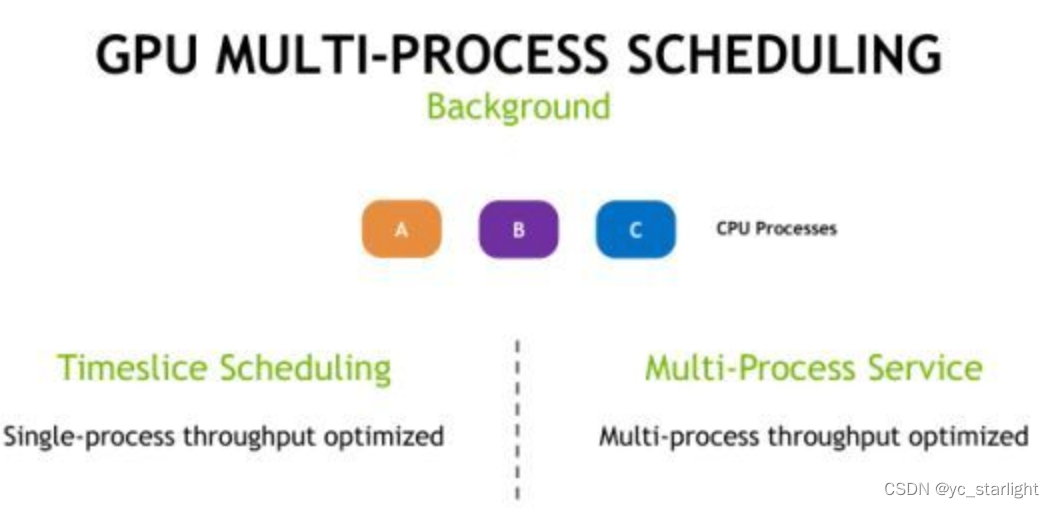

在这里插入图片描述假设在CPU端有A、B、C三个进程，每个进程都要发射CUDA Kernel的任务到GPU上去，并且假设它们每一个独立的任务对GPU利用率都不高。

在这里插入图片描述

在这里插入图片描述

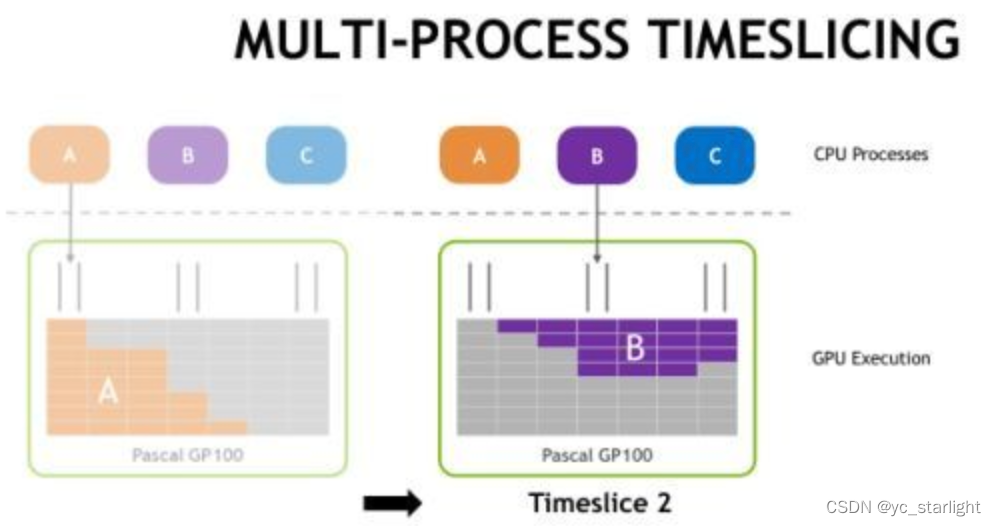

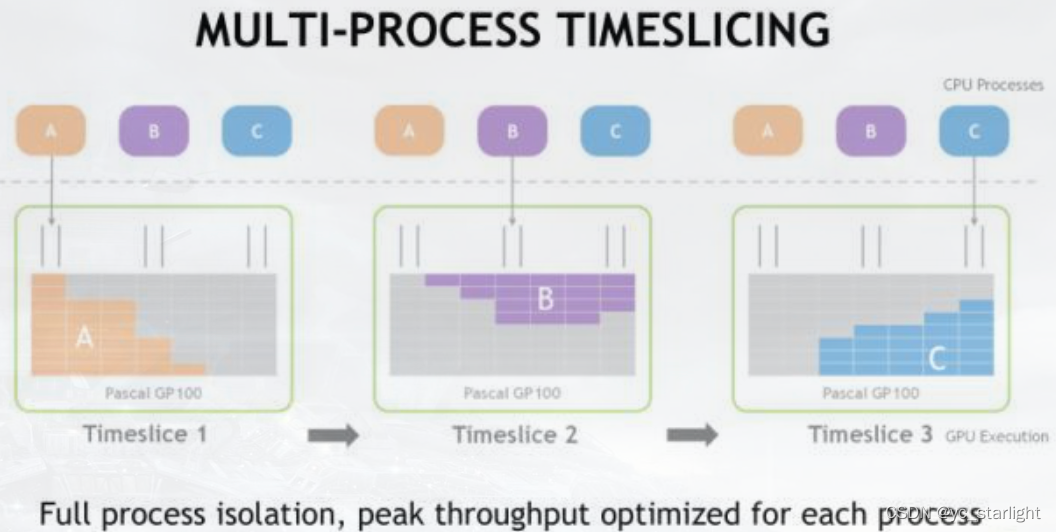

在不使用MPS服务的情况下，A、B、C三个进程实际上也可以同时把CUDA任务发射到GPU上去，但是默认采用时间片轮转调度的方式。首先第一个时间片，A任务被执行，接着第二个时间片，执行B任务，第三个时间片， C任务将被执行。时间片是依次进行轮转调度的，分别执行A、B、C中的任务。
在这里插入图片描述
可以直观地看到，在GPU中，每一个时刻只有一个任务在执行。这种情况下，CPU中的process（进程）发射的CUDA任务对GPU的利用率很低。

3. MPS与Hyper-Q的区别

MPS与Hyper-Q的区别是：来自单个进程的CUDA任务与来自多个进程的CUDA任务之间存在差异。 Hyper-Q消除了来自单个进程的请求并发性的一些人为障碍。但是由于与Hyper-Q无关的CUDA行为，来自多个进程的请求仍然序列化。 MPS作为一个“漏斗”，用于从多个进程/级别收集CUDA任务，并将它们发布到GPU，就好像它们来自单个进程一样，以便Hyper-Q可以生效。

二、Pascal架构和Volta架构

我们常用的GTX 1080 ti和GP100是Pascal架构的，NVIDIA基于深度学习的任务特点推出了Volta架构的Tesla V100数据中心级显卡。我们简单低看一下两种架构的GPU区别。
在这里插入图片描述

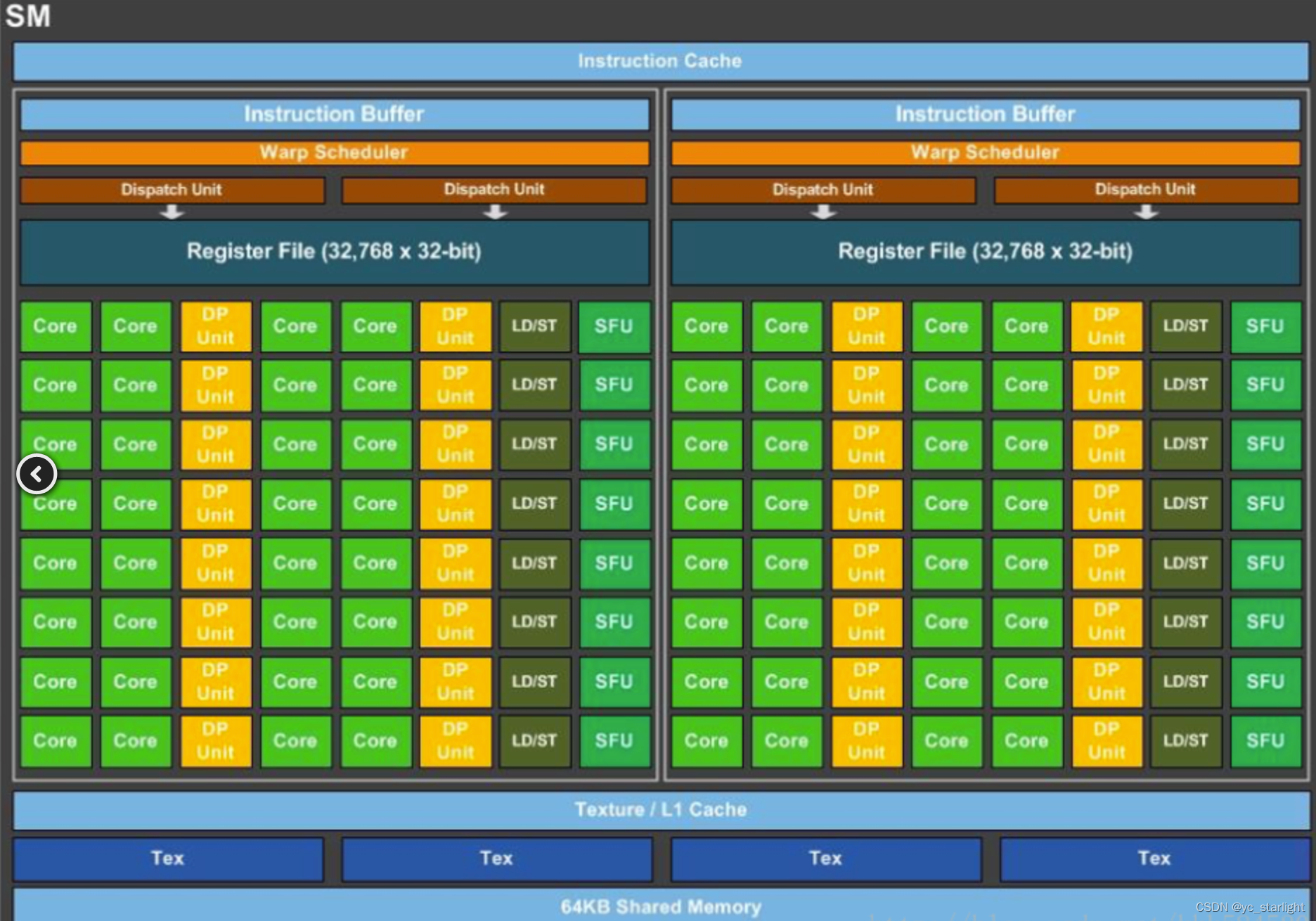

上图是Pascal SM 架构图，可以看到一个 GP100 SM 分成两个处理块，每块有一个指令缓冲区 + 一个 warp 调度器 + 两个分发单元 + 32768 个 32 位寄存器 + 32 个单精度 CUDA 核心 + 16 个双精度 CUDA 核心 + 8 个特殊功能单元（SFU） + 8 个存取单元。LD/ST加载存储单元，SFU为特殊功能单元，用来执行超越函数指令，如正弦函数。

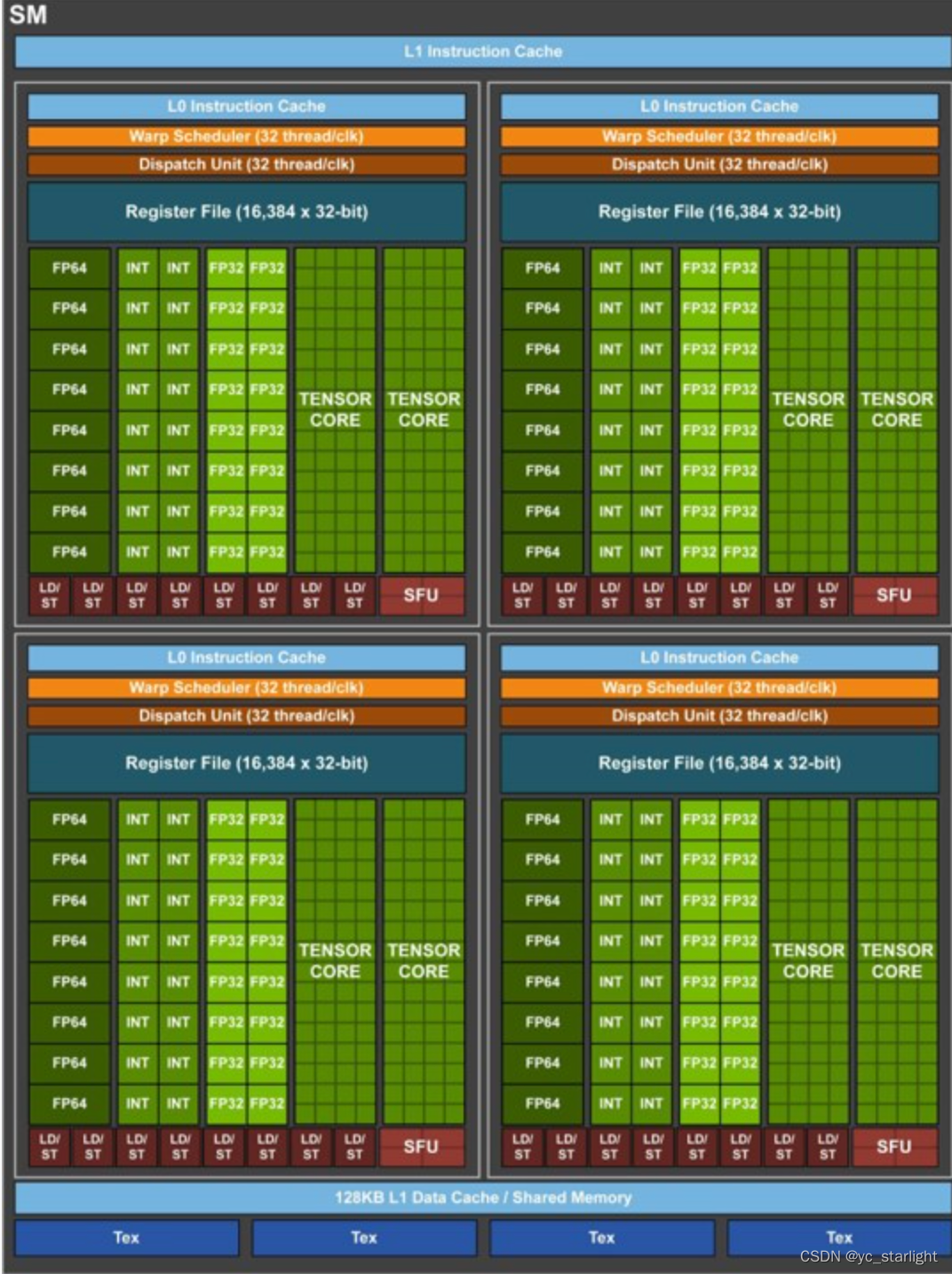

在这里插入图片描述上图是Volta SM架构图，每个 SM 有 64 个 FP32 核、64 个 INT32 核、32 个 FP64 核与 8 个全新的 Tensor Core。新的 Tensor Core 是 Volta GV100 最重要的特征，有助于提高训练神经网络所需的性能。Tesla V100 的 Tensor Core 能够为训练、推理应用的提供 120 Tensor TFLOPS。相比于在 P100 FP 32 上，在 Tesla V100 上进行深度学习训练有 12 倍的峰值 TFLOPS 提升。而在深度学习推理能力上，相比于 P100 FP16 运算，有了 6 倍的提升。与前一代 Pascal GP100 GPU 类似，GV100 GPU 由多个图形处理集群（Graphics Processing Cluster，GPC）、纹理处理集群（Texture Processing Cluster，TPC）、流式多处理器（Streaming Multiprocessor，SM）以及内存控制器组成。一个完整的 GV100 GPU 由 6 个 GPC、84 个 Volta SM、42 个 TPC（每个 TPC 包含了 2 个 SM）和 8 个 512 位的内存控制器（共 4096 位）。

三、不同架构上的MPS实现

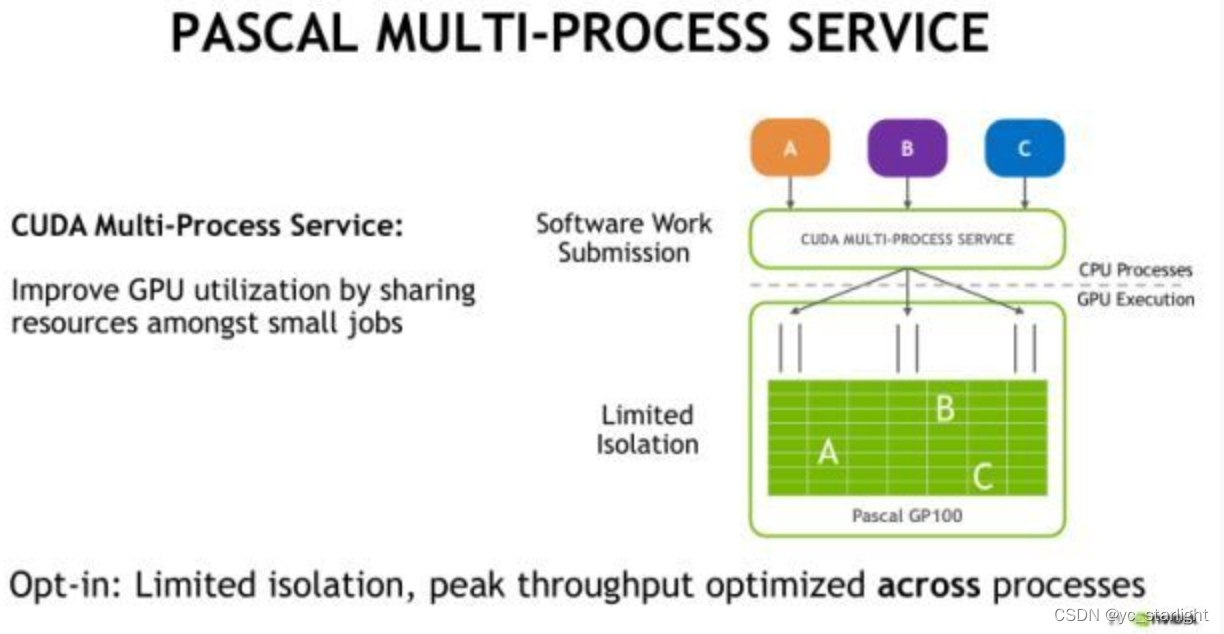

在这里插入图片描述上图是基于Pascal架构的MPS服务对任务的处理情况。可以看到A、B、C三个进程分别提交各自的任务到MPS的服务端，并在服务端整合为一个统一的上下文，并将三个任务同时发射到GPU中执行，这就有效地提升了GPU的利用率。在Pascal架构下，MPS是最多可以支持16个进程或者说16个用户同时提交任务。

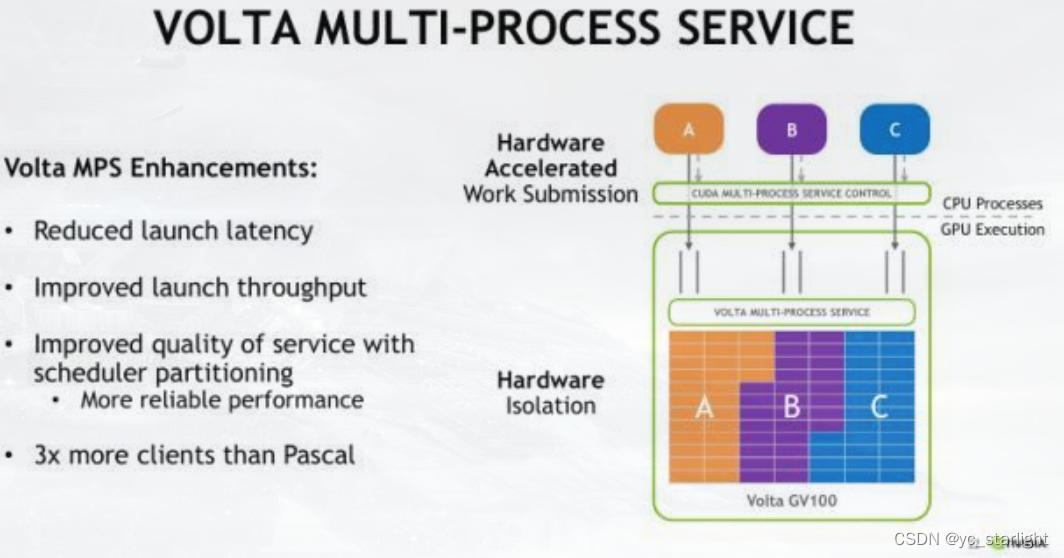

在这里插入图片描述上图是Volta架构MPS的执行情况，Volta架构对MPS的实现做了改进，主要是基于硬件加速的方式来实现。此时不同的进程是可以直接穿过MPS服务器，提交任务到GPU的硬件，并且每个进程客户端有隔离的地址空间，这样可以进一步减少Launch（发射进程）时带来的延迟，也可以通过限制执行资源配置来提升服务质量。这里所说提升服务质量是指怎么样平衡多个process（进程）发射任务对计算和存储资源的占用情况。比如我们现在可以去设定每一个process上下文，最多可以使用多少个资源。Volta下的MPS服务最多可以允许同时48个Client（客户端）。

四、MPS基准测试

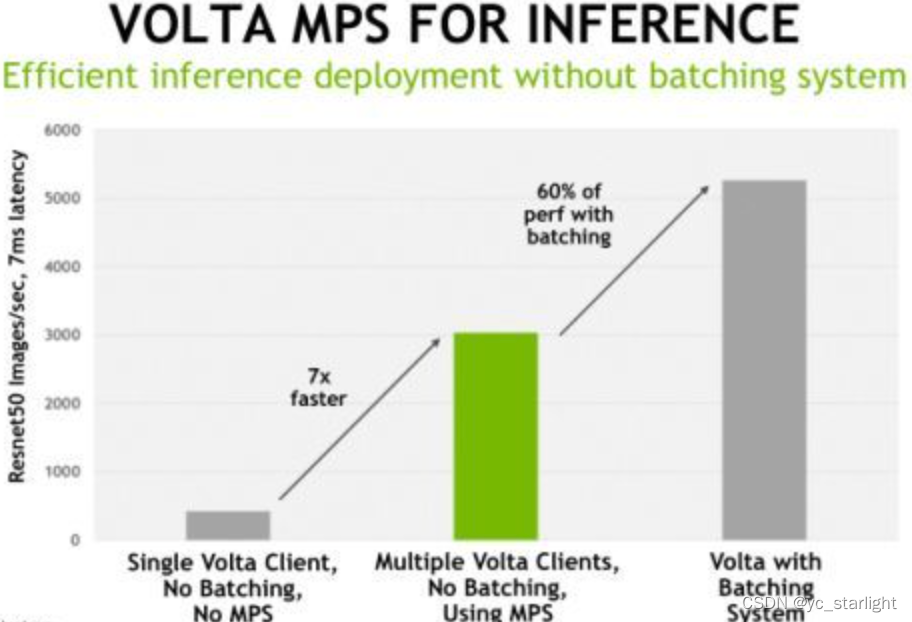

在这里插入图片描述官方给出的一个benchmark（基准）测试。我们知道，对于单个任务占用GPU资源比较少的情形，MPS服务是非常有用的，比如在深度学习中做Inference（推理）应用。相比Training（训练），Inference对于计算和存储资源的要求比较小，这个时候会出现我们之前看到的情况，单一的Kernel任务是没法有效利用GPU的。从上面的benchmark可以看到图中最左侧灰色的柱状图，在不使用MPS的情况下，Inference的吞吐性能很小；而中间绿色的柱状图，使用MPS允许多个Client同时发射计算任务到GPU，此时GPU吞吐性能直接提升了七倍；最后一个柱状图表示，如果我们使用MPS，并结合Batching操作，吞吐性能还能继续再提升60%左右。由此可见，对于像Deep Learning的Inference这样的应用，MPS技术是可以有效地帮助我们优化GPU利用率以及程序的吞吐性能。

五、使用 MPS

1. MPS组成

MPS主要包括控制守护进程（MPS Control Daemo）、客户端运行时（Client Runtime）和服务进程（Server Process）。CUDA contexts可以通过MPS Server提交作业，这样就越过了硬件的时间切片调度的限制，实现多个进程在同一个GPU上并行执行。如果没有MPS，多个进程只是在同一个GPU上并发执行，即每个进程在一个时间分片里独享GPU。

默认情况下，GPU是没有开启MPS的，每个CUDA程序会创建自己的CUDA Context来管理GPU资源，并以时间分片的方式共享GPU。开启MPS后，在需要的时候，MPS control daemon会启动一个MPS Server，监听任务请求。

2. MPS执行过程

当CUDA首次在程序中初始化时，CUDA驱动程序将尝试连接到MPS控制守护进程。如果连接尝试失败，程序继续运行，正常情况下没有MPS。但是，如果连接尝试成功，则MPS控制守护程序将继续执行，以确保在与客户端连接之前启动的MPS服务器与连接客户端的用户标识相同。 MPS客户端然后继续连接到服务器。 MPS客户端，MPS控制守护程序和MPS服务器之间的所有通信都使用命名pipe道完成。默认情况下，命名pipe道被放置在/tmp/nvidia-mps/下

3. 开启与关闭MPS

启动 mps-control

# 0 表示GPU索引
nvidia-smi -i 0 -c EXCLUSIVE_PROCESS
nvidia-cuda-mps-control -d

关闭mps-control

echo quit | nvidia-cuda-mps-control
nvidia-smi -i 0 -c DEFAULT

4. Volta MPS资源配置

执行资源配置的方法如下：

nvidia-cuda-mps-control
set_default_active_thread_percentage 10

命令为每个MPS Client限制10%的threads。不是为每个Client预留专用资源，而是限制它们可以最多使用多少threads。默认情况下，每个Client可以获取所有threads（即100%）。

5. 公平性

关闭MPS，多任务通过时间分片的调度方式共享GPU；开启MPS，多任务共享Server的CUDA Context。无论哪种情况，在所有任务所占显存总容量不超出GPU容量时，每个任务都能公平地获得GPU的threads。
