PLC学习笔记1:与PC下载与通讯

PLC与电脑之间的通讯很重要,因为有了网口,因此PLC下载不需要提前安装驱动程序

PLC与PC初次通讯步骤如下:

1.用网线把PC与PLC连接

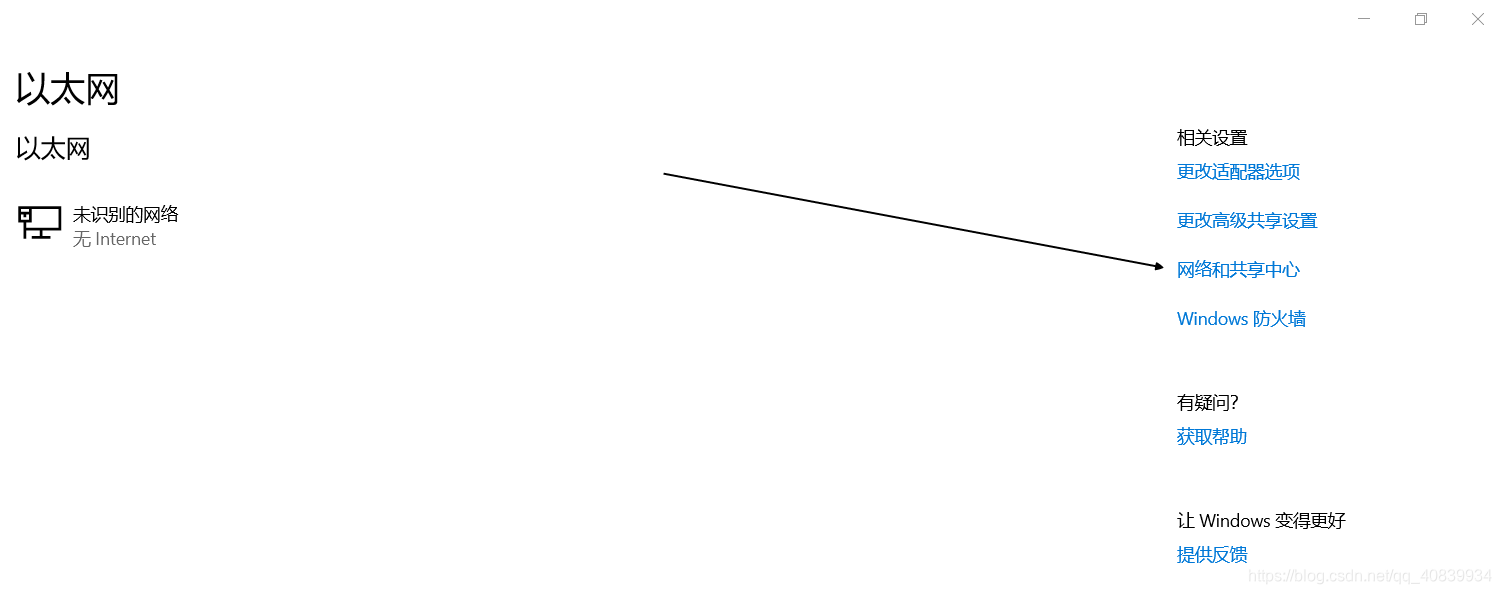

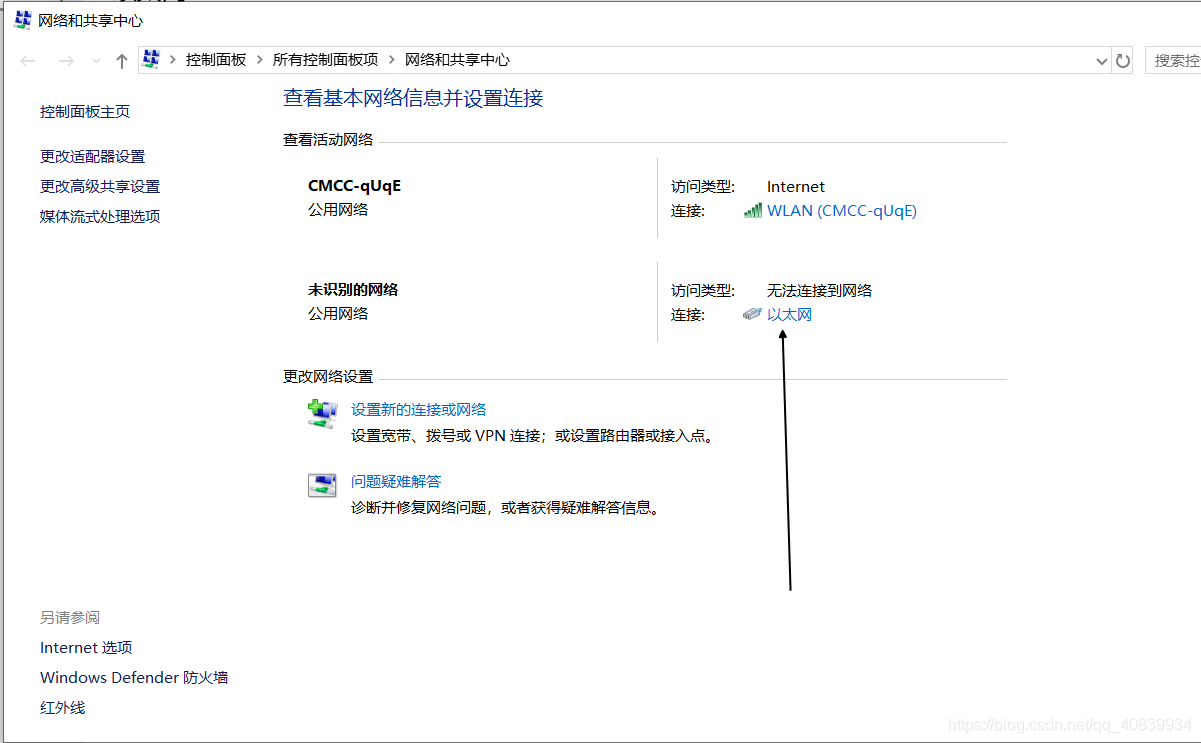

2.在“未识别Internet”中,打开“网络与共享中心”

3.打开以太网

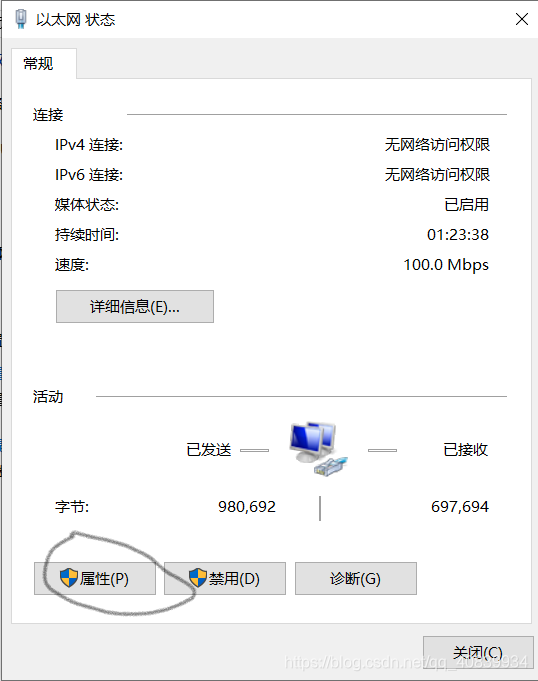

4.打开属性

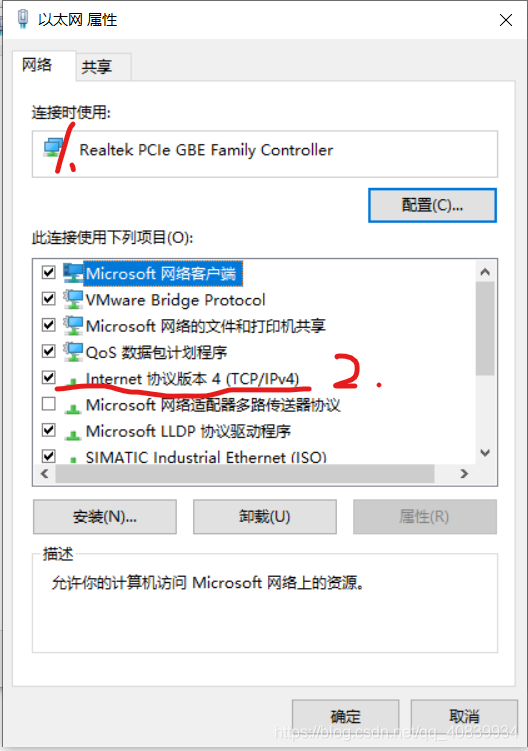

5.记住第一个标号,这个是PC端查找PLC的网络标号;进入“Internet 协议版本4(TCP/IPv4)”中

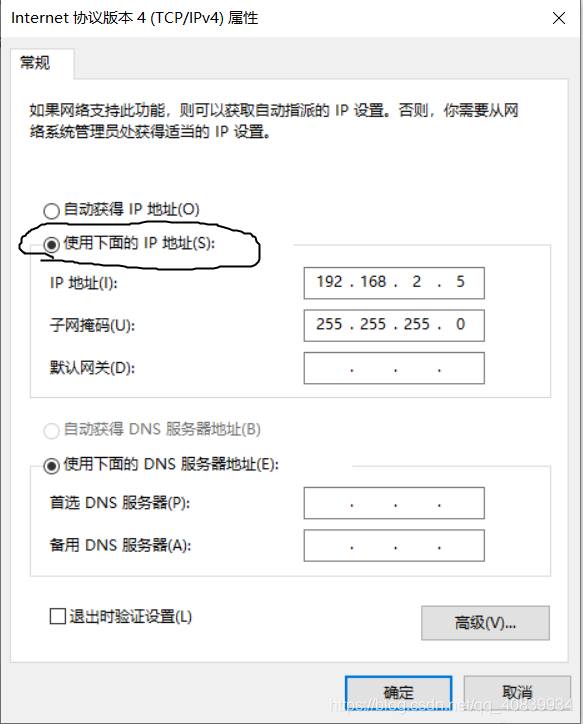

6.点下“使用下面的IP地址”,IP地址与子网掩码根据PLC提示写

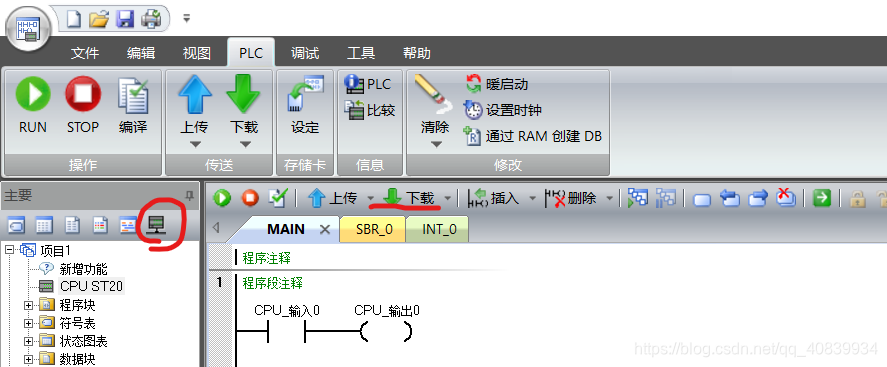

7.打开PLC编写程序软件,点开“通讯”或者直接点击下载



8.在网络接口卡中找到步骤5中的第一点的图片,”连接时使用“下面的标签。注意:(前面相同的标签)后面有没有Auto.1没有实质区别

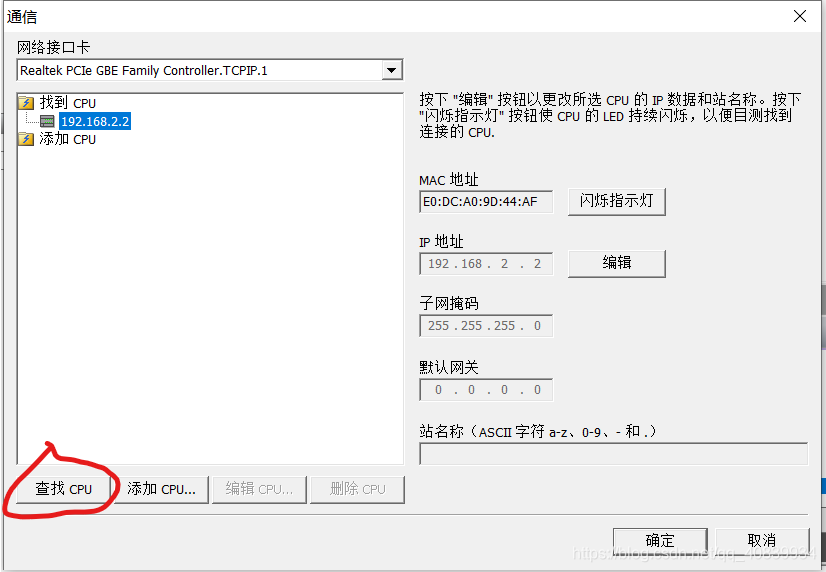

9.点击“查找”,PC自动搜索右侧栏中的信息,记住IP地址

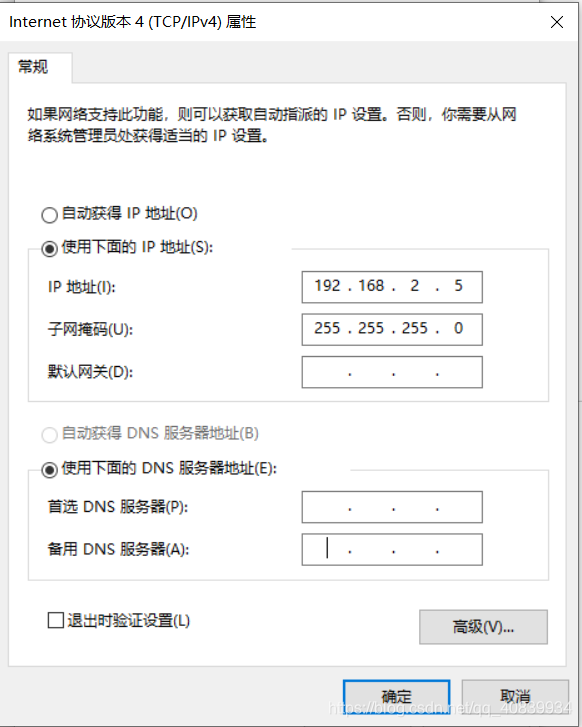

10.返回刚才以太网状态--- Internet协议版本4中,设置电脑本地IP地址,保证和PLC地址不同且在同一网段下,可以改IP地址第四位的数字即可,点击子网掩码,电脑自动填入,之后点确定,PC端地址设置完成

11.点击PLC通讯的界面,确定完成PLC地址与PC连通

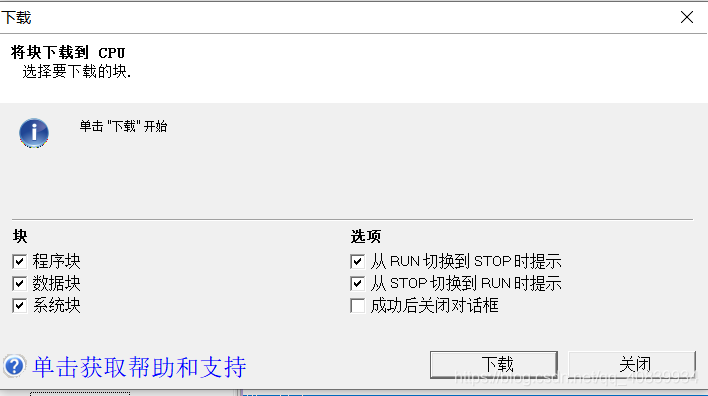

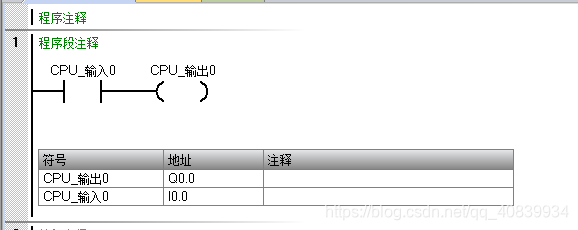

12.写好程序后,点击菜单栏的下载,接下来点击“确定”即可

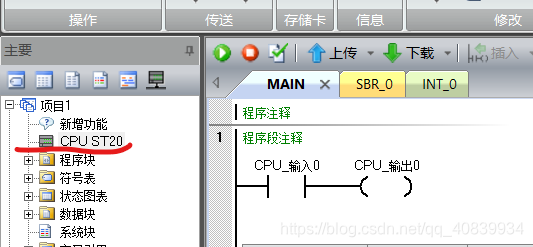

13.如果产生兼容性问题,请改正PLC型号

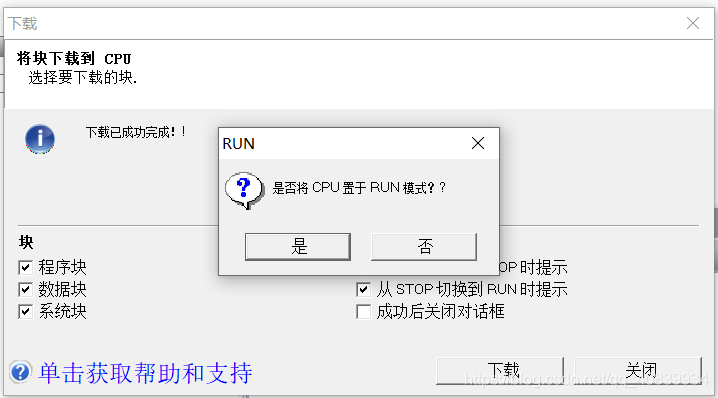

14.完成PLC程序下载
