1，磁芯参数
磁材：3F3
磁芯：EFD5

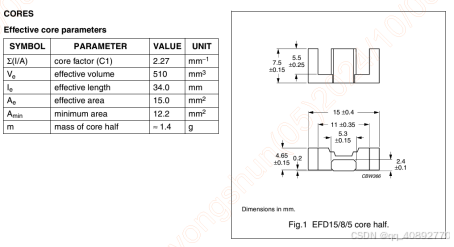

图1磁芯尺寸

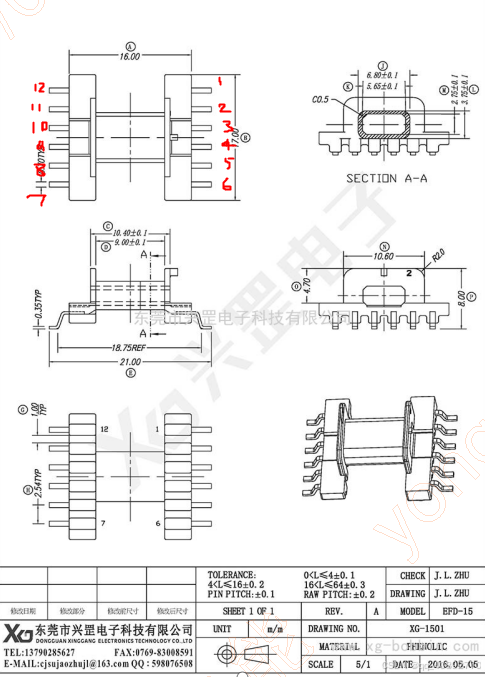

图 2骨架 6+6 引脚定义
2，绕制参数
图 3 绕制
| NO. | Start | End | Specification | Turn | Winding | Tape |
|---|---|---|---|---|---|---|
| N1 | 1 | 2 | Φ0.2mm×1 | 16 | 密绕 | 1 |
| N2 | 4 | 3 | Φ0.2mm×1 | 7 | 密绕 | 1 |
| N3 | 5 | 6 | Φ0.2mm×1 | 4 | 密绕 | 1 |
| N4 | 8 | 11 | Φ0.15mm×1三层绝缘线 | 10 | 密绕 | 2 |
3电气参数
| NO. | 测量参数 | 测量项 | 测量值 | 测试条件 |
|---|---|---|---|---|
| 1 | 电感 | L(1-2) | 20uH±6% | 100KHZ 0.1V |
| 2 | 漏感 | L(1-2)短路其他 | 0.6uHMAX | 100kHZ 0.1v |
| 3 | 耐压 | PIN1,2-PIN7,8 | NO breakdown | AC3750V 5mA 6S |
| 4 | 耐压 | PIN1,2-磁芯 | NO breakdown | AC3750V 2mA 6S |
