视频编解码(h264分析工具)

H264分析工具

• Elecard Stream Eye

这是最常用最有名的一款分析工具，使用它可以分析目前所有的遇见的编码器，例如264、265等等。
下载地址：https://www.elecard.com/products/video-analysis

• CodecVisa

同样是一款很有名的工具，也是非常全，包括mac端、linux端、windows端。
二者依然是Elecard Stream Eye更为好用，但是价格也是更为贵一些。

• 雷神开发的工具

雷神开发的工具是基于ffmpeg，像运动矢量、残差值等都可以通过ffmpeg获取到。
下载地址1：https://jaist.dl.sourceforge/project/h265streamanalysis/binary/SpecialVH264.exe
这个主要是用来分析H264码流的。

下载地址2:
https://sourceforge.net/projects/videoeye/files/
这个工具很强大，包括运动矢量，残差值等

elecard工具使用

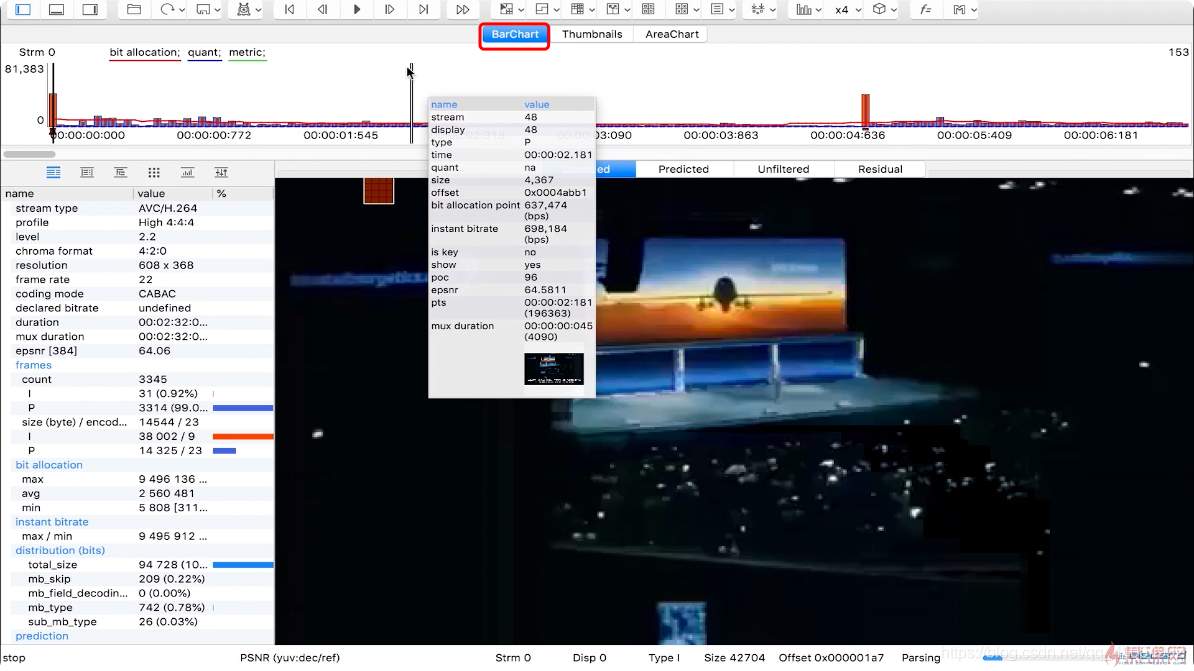

在选择打开视频文件后，映入眼帘的分为几个部分，首先是上方的部分，圈出来的是柱状图，通过柱状图可以清晰看出I帧和其他帧的数据量有着明显的不同。I帧的柱状图显然数据量很平均，而且明显少于P帧的数据量。

现在圈出来的就是缩略图，可以大概看到第一帧什么样子，第二帧什么样子，以及之后的每一帧的缩略图。

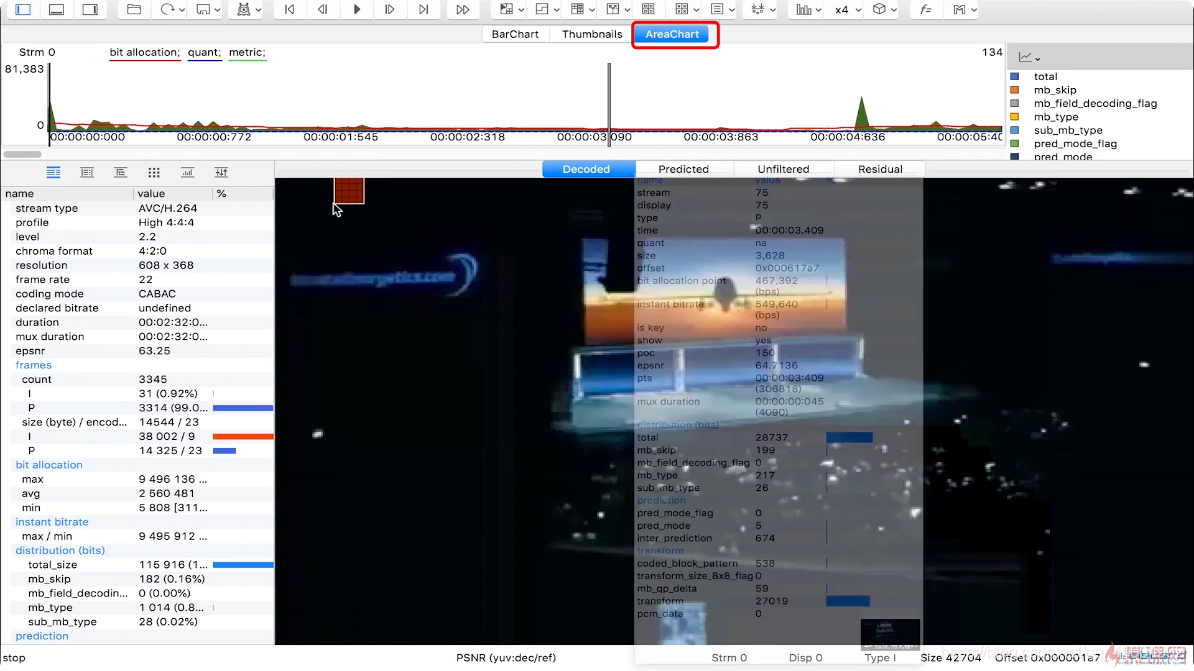

现在圈出来的就是波形图，

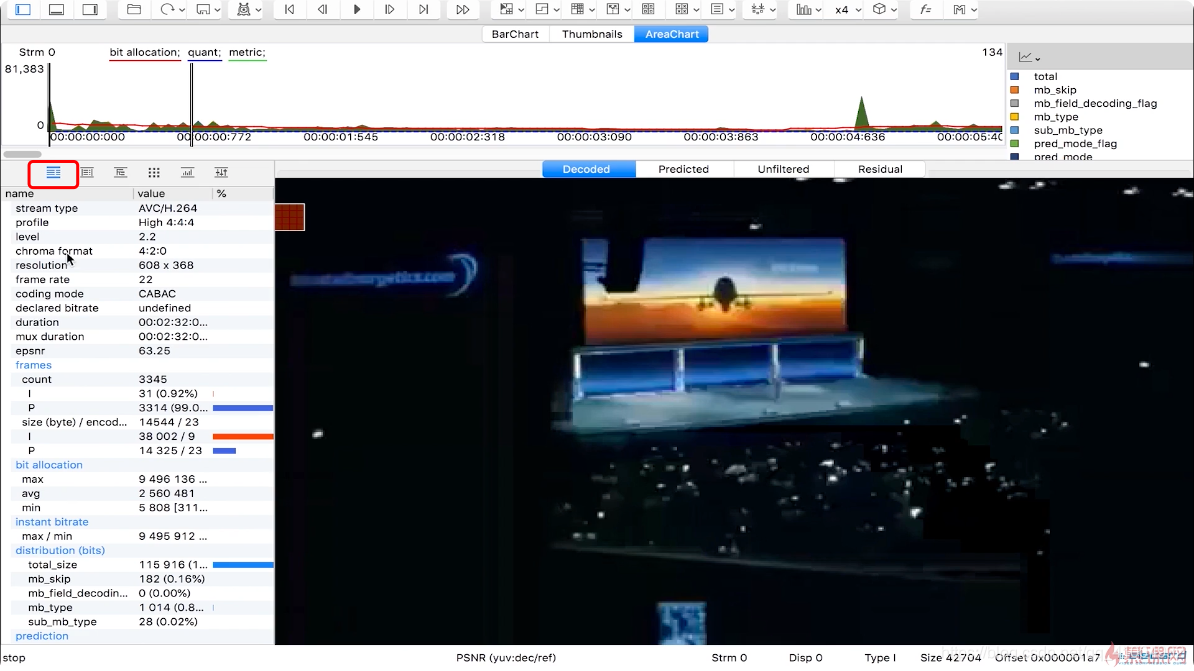

现在圈出来的是左边的部分，这个选项是展示基本信息，

现在圈出来的是一些重要参数。

左边第三个选项是一些树状的，包含一些Slice header信息。

现在圈出的是下方右侧的功能区，也是这个软件最重要的部分，圈出来的地方分为四个功能。
第一个是解码后的视频，而且鼠标在视频图片上移动时，也可以看见红色的部分，那是宏块。

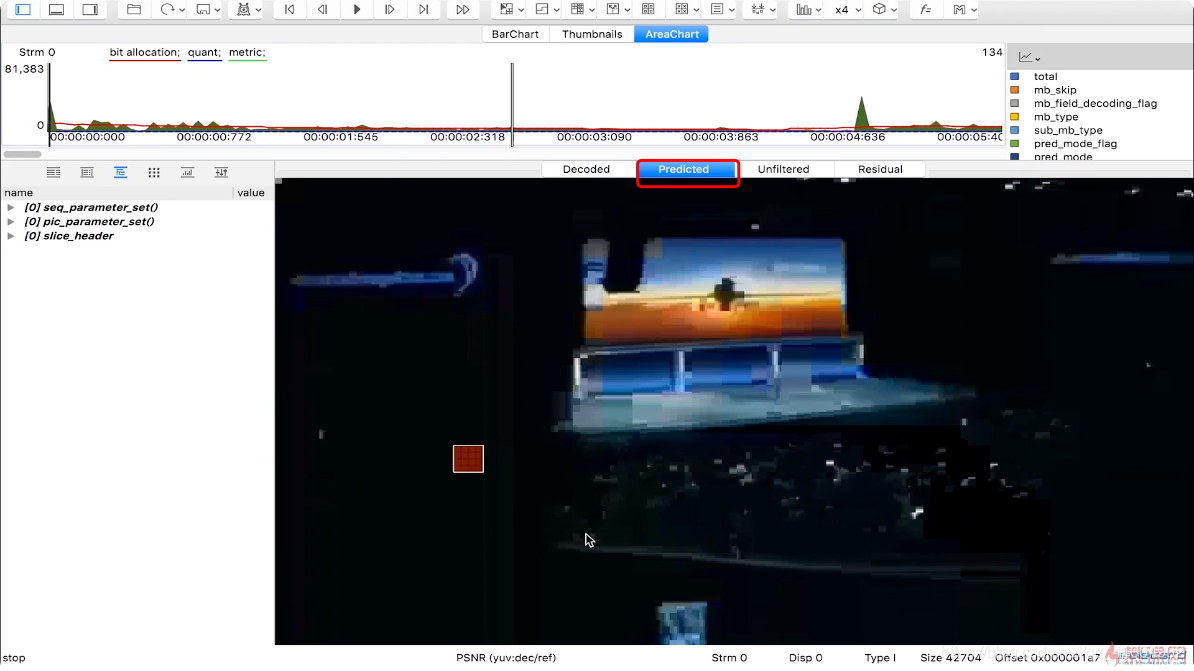

第二个是预测值，I帧就是帧内预测，P帧就是帧间预测

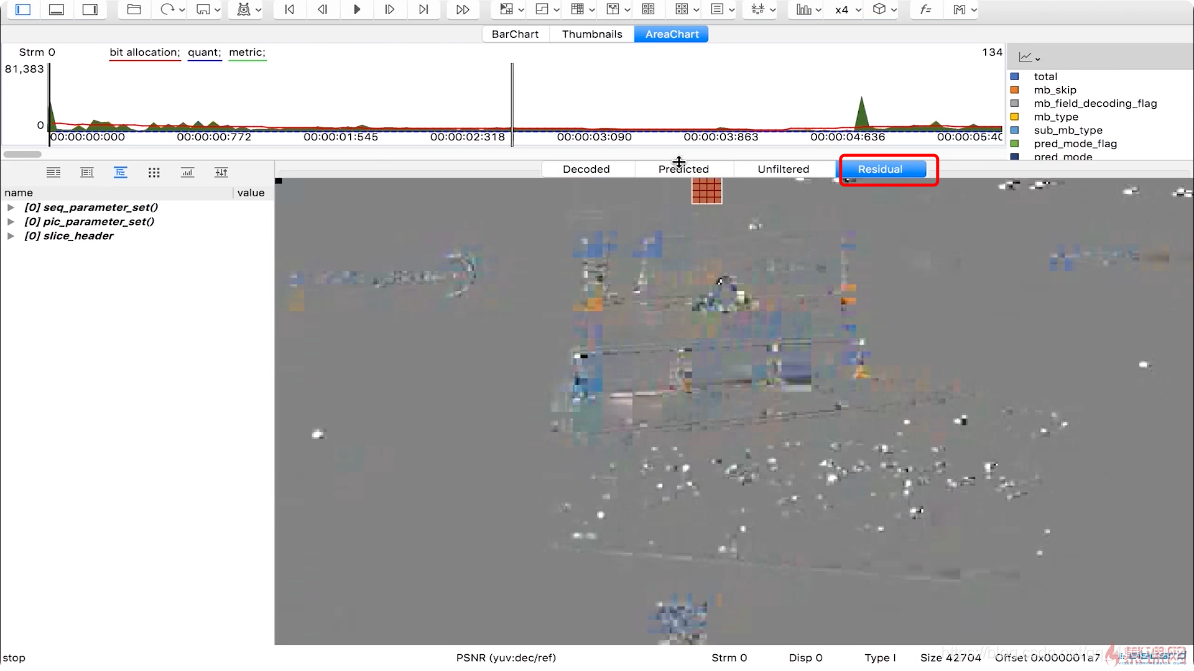

第四个就是残差值

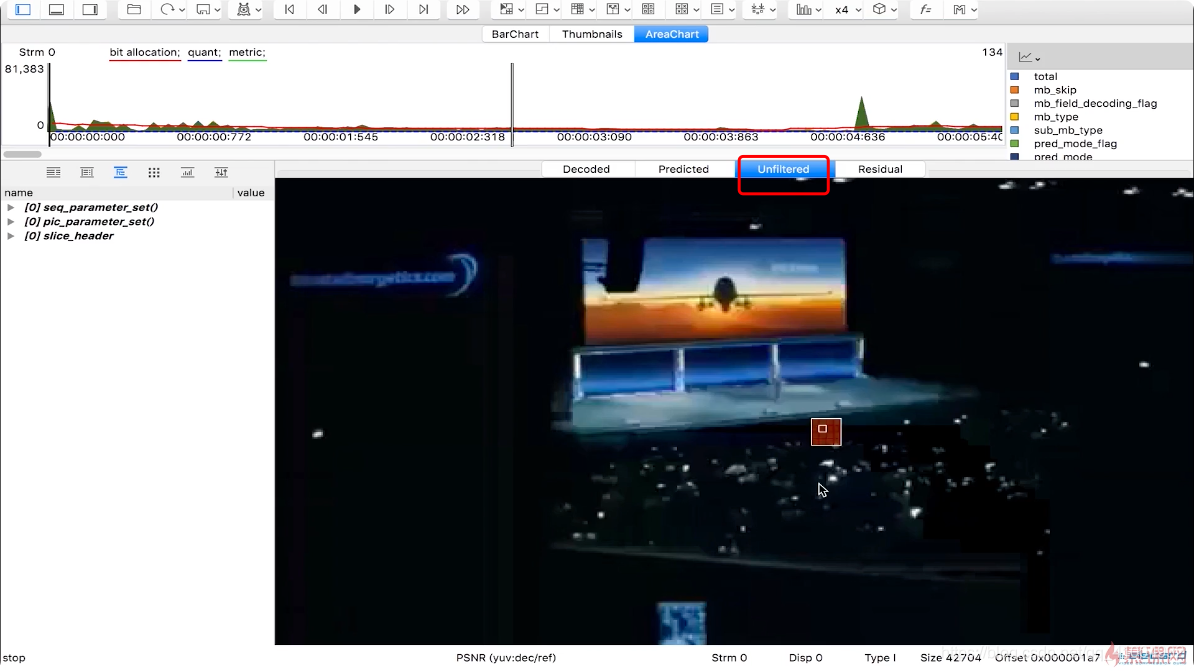

第三个是为过滤的，

如果仔细对比下，这四幅图片展现的样貌还是有着明显的不同的。

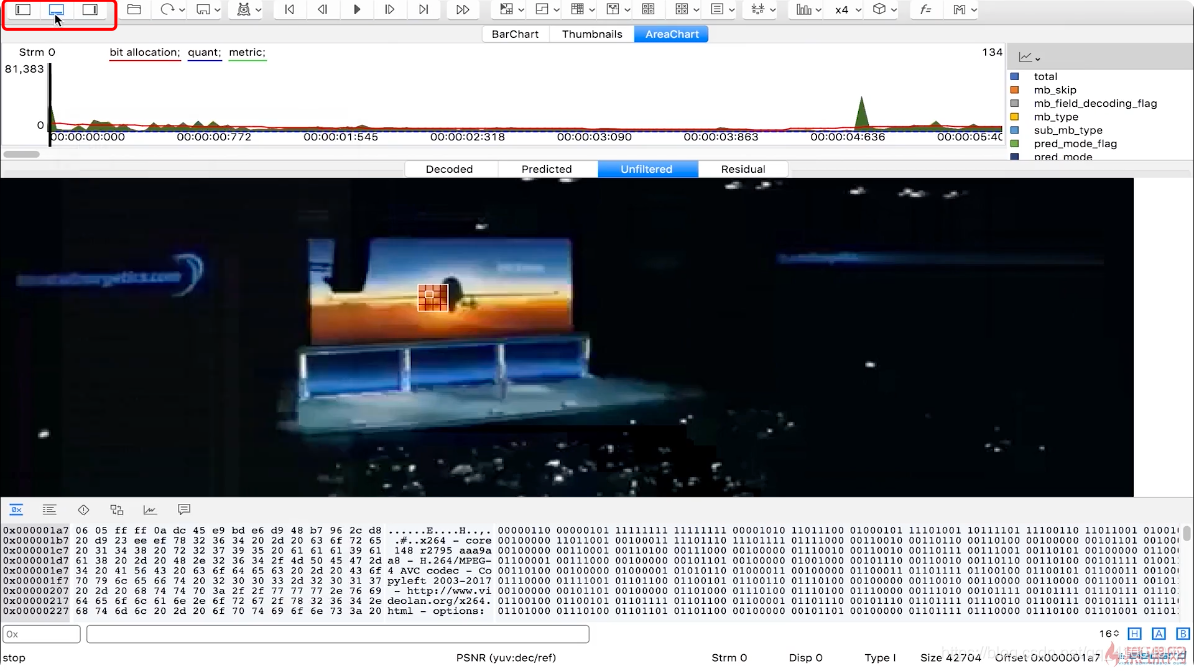

现在圈出的是分别打开关闭左侧、右侧、下边侧边栏的功能按键。

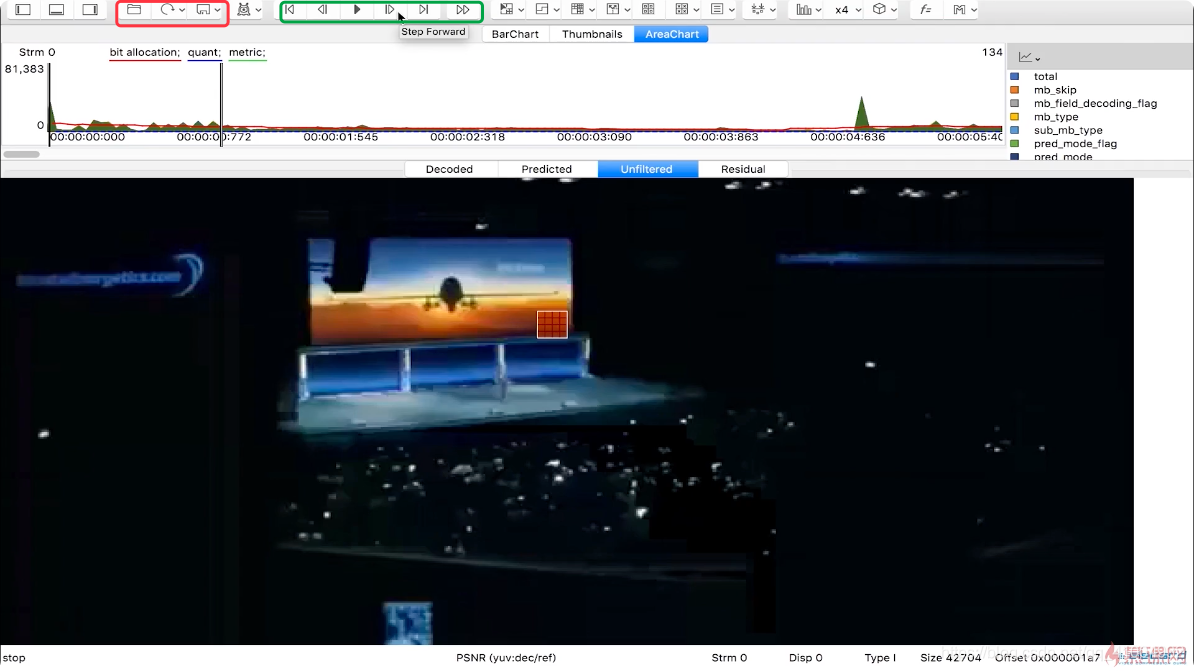

现在圈出的，绿色部分是播放的一些操作，红色部分是打开文件、刷新的一些操作。

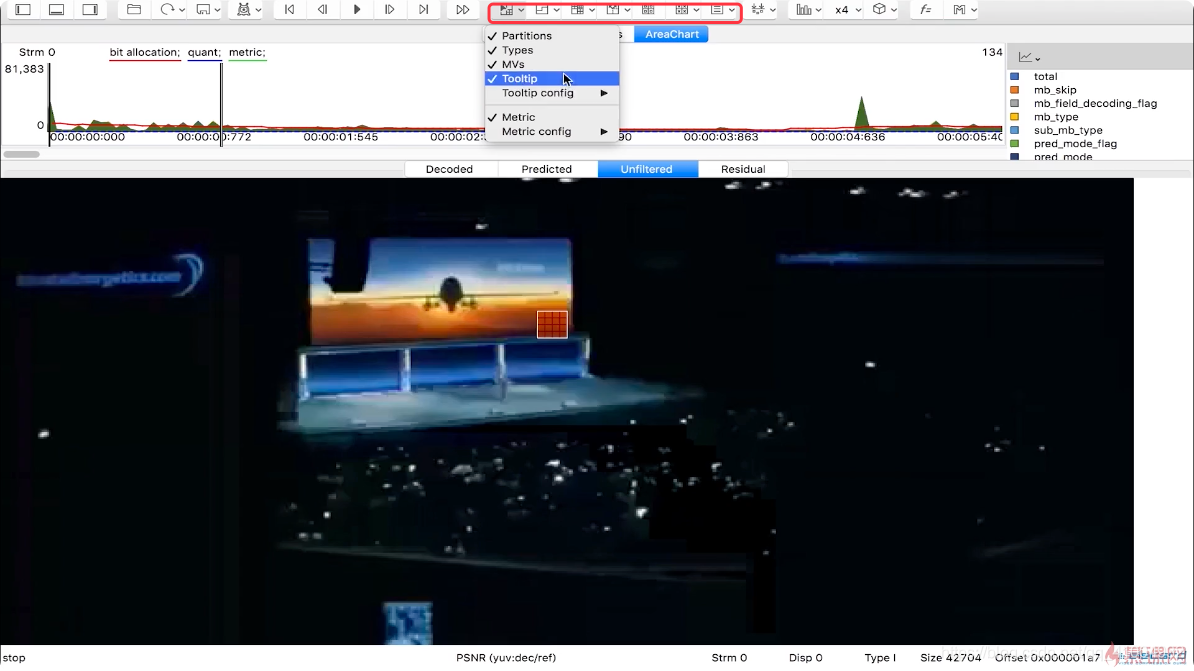

现在圈出来的就是一些非常重要的功能按键

第一个按键就包含了我们要对哪些数据进行显示，理由有类型、运动矢量、工具集等

第二个就是现实Slice，例如点击后，如果图片是多Slice的，就会在画面中分成多个块显示出来。

第三个就是显示宏块划分，

第四个是帧内预测的一些工具

第五个就是背景

第六个是预测值具体的宏块划分

不多说了，这部分可以自己体验下。

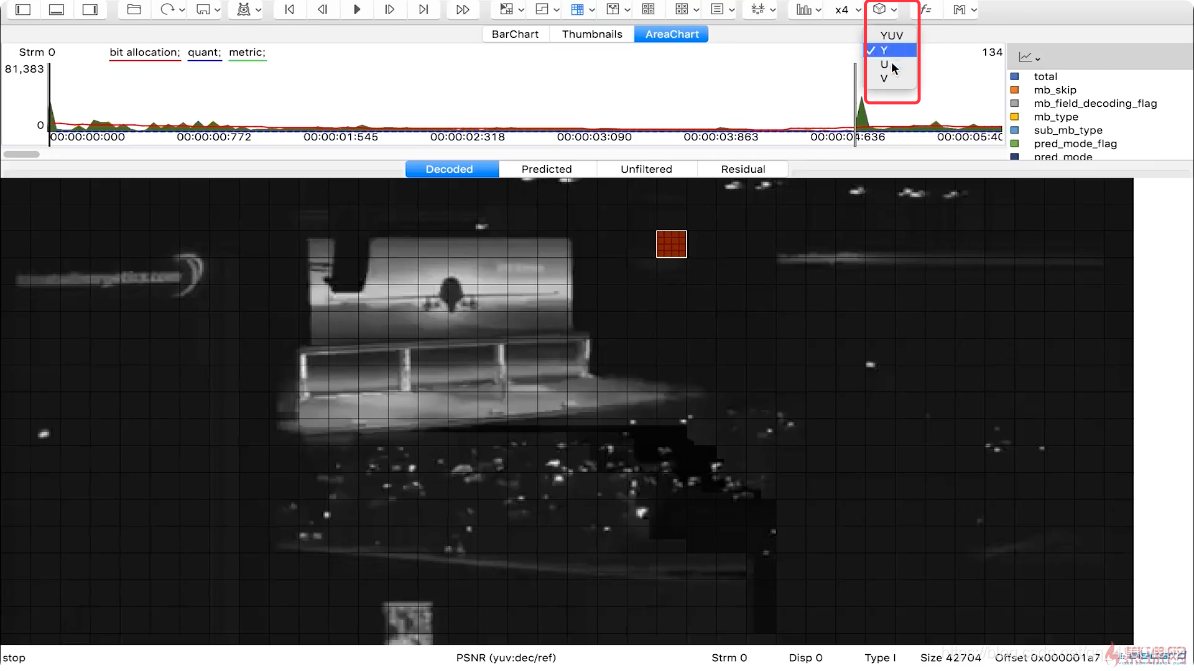

在圈出来的位置还可以选择显示的分量，例如仅显示Y分量、U分量等等
